UCS24
KEY04
ROTAZIONE DELLA MANIGLIA
HANDLE ROTATION
1
Ø30
(Ø1 3/16")
Ø18
(Ø45/64")
4
(5/32")
STOP
2
MIL115
_ REV10
CEADESIGN STUDIO
MIL115/MILO360
AISI 316L STAINLESS STEEL

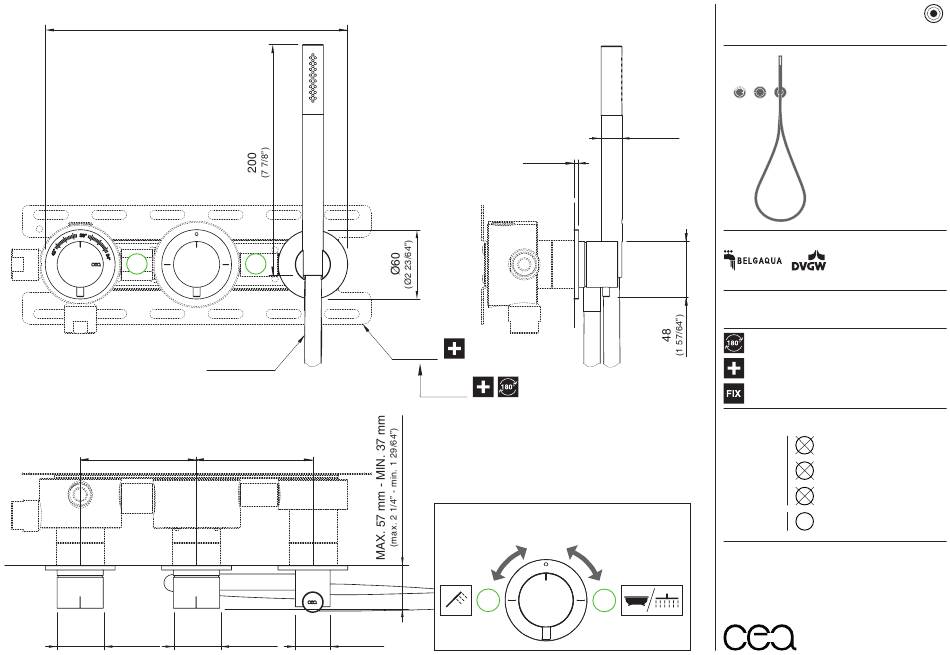

Gruppo miscelatore termostatico
a parete per vasca/doccia con
deviatore 2 vie e doccetta
Wall mounted thermostatic mixer
set for bathtub/shower with 2 way
diverter and hand shower
PRODOTTI CORRELATI / RELATED PRODUCTS
FRE74 - FRE202 - MIL91
Possibilità di installazione a 180°
Installation possibility at 180°
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
UCS
SYSTEM
ceadesign.it
