Modèle D (sonde distante)
Montage du transmetteur:
Montage du capteur:
bride inox
boucle
Eviter les gradients de
d'écoulement
température le long de la sonde
Montage horizontal
Matériel
protection
anti-gouttes
montage en
plafond

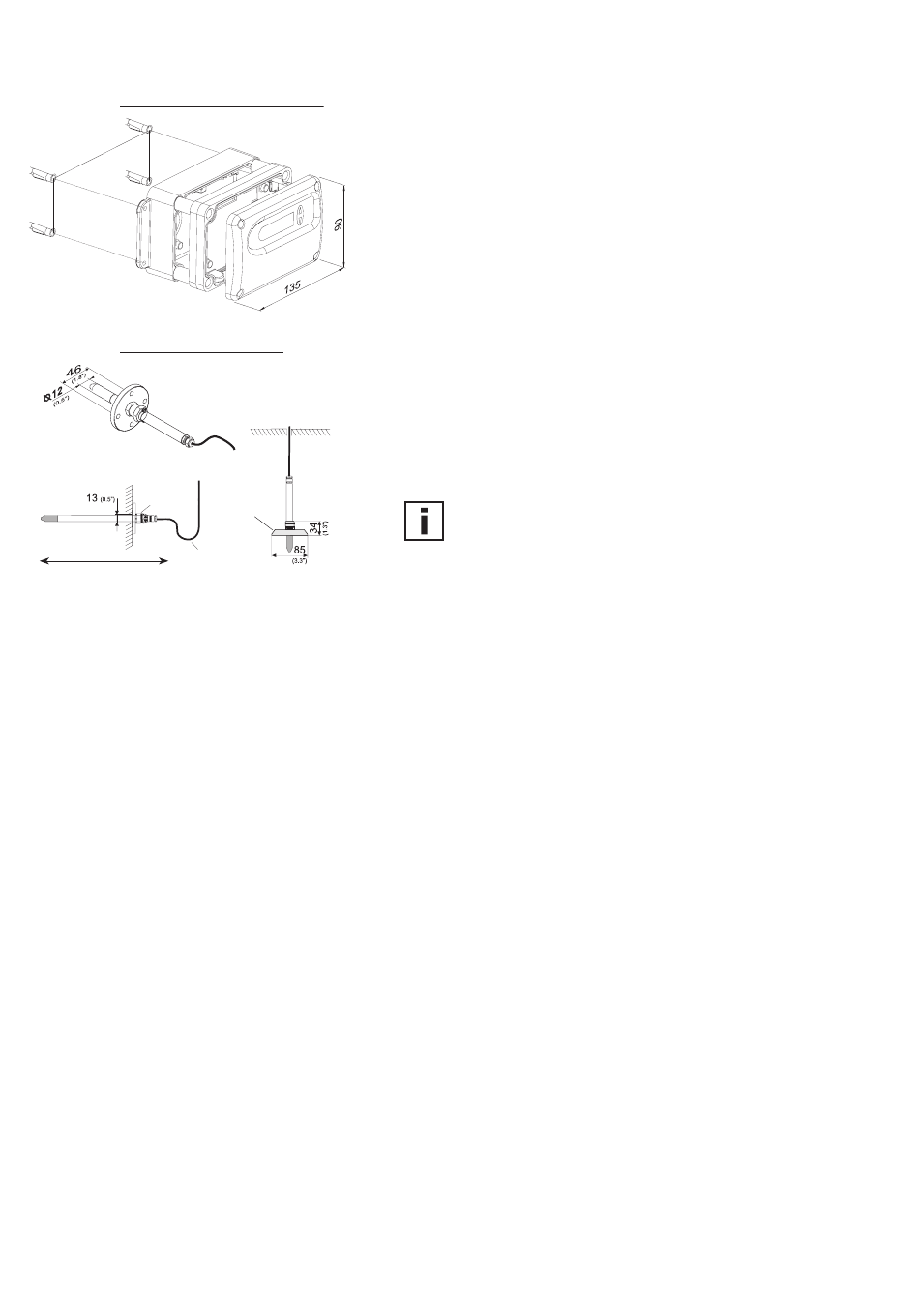

1. Réaliser le montage selon le plan de perçage (voir
schéma dans le chapitre "Montage/Plan de perçage").
2. La partie basse du boîtier est montée par le biais de quatre
vis (non fournies) diamètre < 4,2mm.
3. Connexion du transmetteur (voir Matériel Chapitre 4
"Connexion électrique").
4. Montage de la partie intermédiaire et du capot en utilisant
les quatre vis (inclues).
La bride de montage en acier inoxydable (voir accessoires)
permet le montage de la sonde sur une des parois (murs)
extérieures de la chambre de mesure. Il est également pos
sible d'ajuster en continu la profondeur d'immersion.
Pour un montage en plafond, la protection anti-gouttes (voir
accessoires) est préconisée pour protéger la sonde et l'élé-
ment de détection contre la condensation.
La sonde de mesure doit être positionnée horizontalement
ou verticalement, dirigée vers le bas. Il est recommandé, si
possible, d'utiliser une boucle d'écoulement pour le
montage.
Plage d'utilisation du capteur: -40...180°C
