Mesure d'indice de polarisation et rapports d'absorption diélectrique
IRT807
Apo
SMOOTH
50V
Test Voltage
MIN/MAX
RANGE
A-HOLD
SELECT
F C
1000V
TEST
PI/DAR
ZERO
Temp
mV
V
kHz
mA
V
SMOOTH
OFF
• L'affichage indique « ---- » jusqu'à ce qu'on appuie sur le bouton TEST et une résistance valide est obtenue.
• Le symbole de haute tension s'affiche si une tension de plus de 30 V CA ou CC est présente. En présence d'une haute tension, le
test est inhibé.
• Appuyer et hold le bouton TEST du multimètre ou de la sonde à distance pour démarrer le test. Pendant le test, l'afficheur
indique la tension de test appliquée au circuit testé. Le symbole de haute tension ainsi que l'affichage de la résistance en MΩ ou
GΩ, l'icône TEST apparaît sur la partie inférieure de l'écran jusqu'à ce que le test soit terminé.
• Pour interrompre le test PI ou DAR avant qu'il ne soit terminé, appuyez sur le bouton TEST. Lorsque vous relâchez le bouton
TEST, le circuit testé sera automatiquement déchargé par le multimètre.
Caractéristiques :
TEST
REMARQUE : Les mesures peuvent être affectées par des impédances de circuits de fonctionnement supplémentaires connectés en
parallèle ou les courants transitoires.
4mm
Emplacements de mesure CATIV 600 V
4mm
• S'assurer que les boucliers des fils d'essai sont tenus fermement en place. Le non-respect de l'utilisation des boucliers de CAT IV
augmente le risque d'arcs électriques.
Lieux de mesures de CAT II
• Les boucliers de CAT IV peuvent être enlevés pour les lieux CAT II. Il y a donc possibilité de tester les conducteurs en retrait, tels que
les prises murales régulières. Veiller à ne pas perdre les boucliers.
AVERTISSEMENT : Les protections de la catégorie des fils d'essai s'appliquent seulement aux fils d'essai et ne doivent
pas être confondues avec la norme CAT spécifique du multimètre. Respecter la protection maximale de la catégorie
indiquée sur le multimètre sur lequel sont connectés les fils d'essai.
PI/DAR
• Par défaut =
LOCK
• Appuyer sur x1 =
Hz
TEST
50V
1000V
• Défaut =
LOCK
A-HOLD
Remarques sur le fil d'essai
18mm
18mm

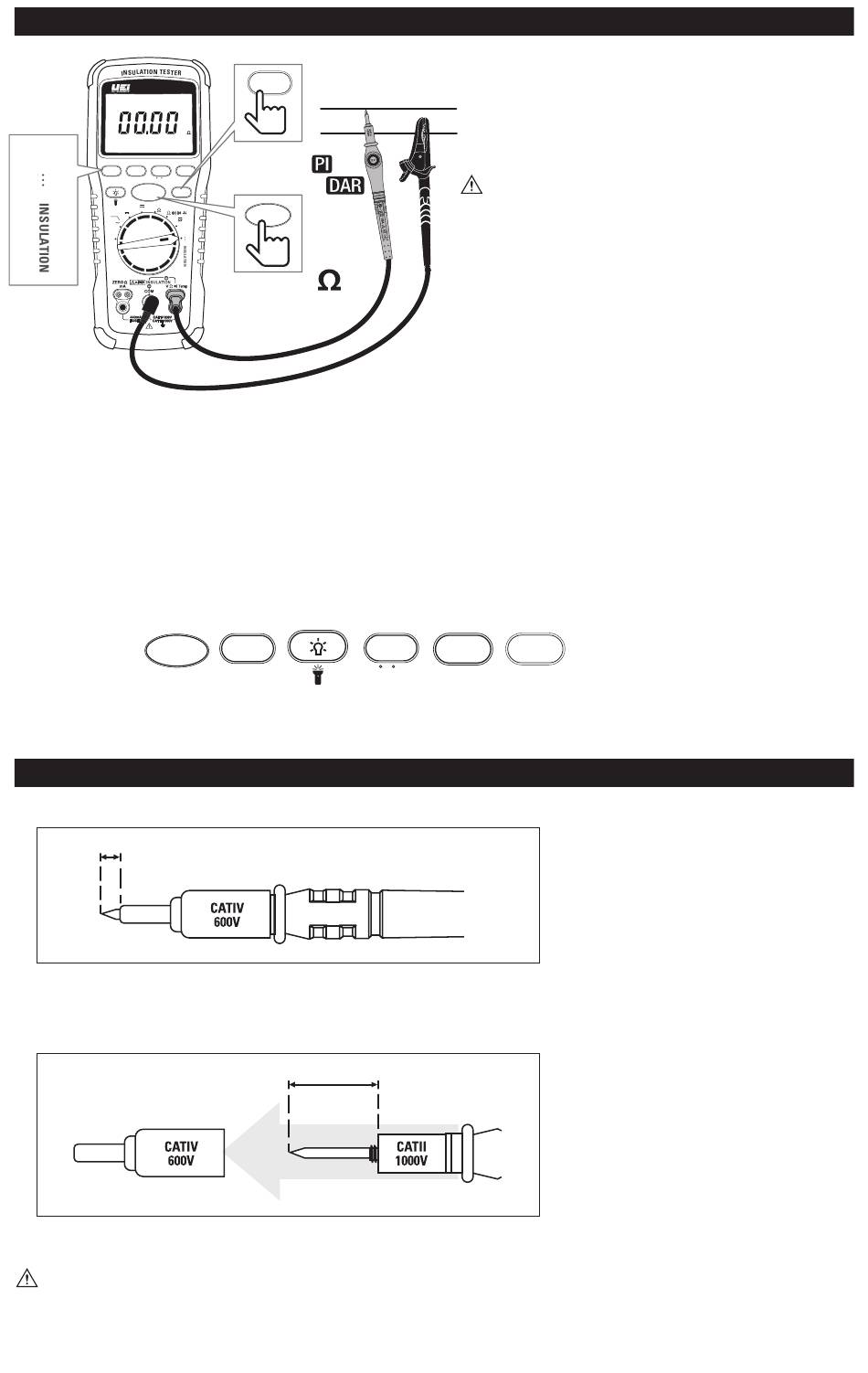

L'index de polarisation (PI, Polarization Index) est le rapport
entre la résistance d'isolement de 10 minutes et la résistance
d'isolement de 1 minute. Le rapport d'absorption diélectrique
(DAR, Dielectric Absorption Ratio) est le rapport entre la
résistance d'isolement d'une minute et la résistance
d'isolement de 30 secondes.
AVERTISSEMENT
• Les tests d'isolation ne doivent être effectués que sur
circuits hors tension.
Pour mesurer l'indice de polarisation ou le rapport
d'absorption diélectrique;
• Utiliser l'isolation et les ports d'entrée COM.
REMARQUE : En raison du temps nécessaire à l'exécution
des test de PI et DAR, il est recommandé d'utiliser des pinces
crocodiles.
• Placez le cadran de fonction en position INSULATION
(isolation) et appuyez sur le bouton RANGE (plage) pour
sélectionner la tension désirée.
• Appuyez sur le bouton PI/DAR pour sélectionner PI ou DAR.
Test Voltage
RANGE
PI/DAR
SELECT
F C
Hz
