ABB ACS880-14 Guide D'installation Rapide
  1. Manuels
  2. Marques
  3. ABB Manuels
  4. Unités de contrôle
  5. ACS880-14
  6. Guide d'installation rapide
ABB ACS880-14 Guide D'installation Rapide

ABB ACS880-14 Guide D'installation Rapide

Masquer les pouces Voir aussi pour ACS880-14:

Publicité

Liens rapides

Télécharger ce manuel
—

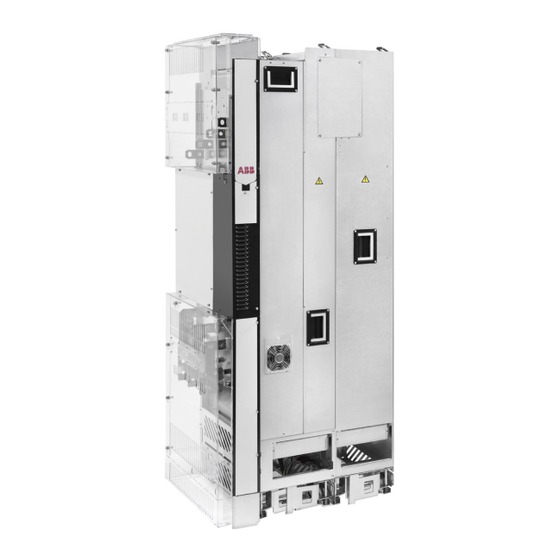

ABB INDUSTRIAL DRIVES
ACS880-14 drive modules (132 to 400 kW,
200 to 450 hp)
Quick installation guide
English. . . . . . . .
3
Dansk . . . . . . .
19
Deutsch . . . . . .
25
Español . . . . . .
31
Suomi . . . . . . .
37
Français. . . . . .
43
Italiano . . . . . . .
49
Dutch . . . . . . . .
55
Polski. . . . . . . .
61
Português . . . .
67
Русский . . . . . .
73
Svenska. . . . . .
79
Türkçe . . . . . . .
85
中文 . . . . . . . . .
91
EN
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH

Publicité

loading

Manuels Connexes pour ABB ACS880-14

Sommaire des Matières pour ABB ACS880-14

  • Page 1 — ABB INDUSTRIAL DRIVES ACS880-14 drive modules (132 to 400 kW, 200 to 450 hp) Quick installation guide English..Dansk ..Deutsch ..
  • Page 2 Drive hardware manuals and guides Code (English) Drive/converter/inverter safety instructions Multilingual code: AXD50000037978 3AXD50000035160 ACS880-14 drive modules (132 to 400 kW, 200 to 450 hp) hardware manual 3AXD50000212446 ACS880-14 drive modules (132 to 400 kW, 200 to 450 hp) quick installation guide 3AUA0000085685 ACx-AP-x Assistant control panels user’s manual...
  • Page 3 EN – Quick installation guide 3 EN – Quick installation guide Contents of this guide This guide tells you briefly how to install the drive module into a 800 mm wide Rittal VX25 enclosure. Obey the safety instructions General safety ...
  • Page 4 4 EN – Quick installation guide • Make sure that the module does not topple over when you move it on the floor: To open the support legs, press each leg a little down and turn it aside (1, 2). Whenever possible attach the module also with chains.
  • Page 5 EN – Quick installation guide 5 Electrical safety precautions  These electrical safety precautions are for all personnel who do work on the drive, motor cable or motor. WARNING! Obey these instructions. If you ignore them, injury or death, or damage to the equipment can occur.
  • Page 6 6 EN – Quick installation guide Select the power cables • Current: Select a cable capable of carrying the maximum load current and suitable for the prospective short-circuit provided by the supply network. The method of installation and ambient temperature affect the cable current carrying capacity. Obey local regulations and laws.
  • Page 7 EN – Quick installation guide 7 Move the drive to the installation site and unpack it Drive module package without option +E202  3AXD50000174287_20210204 Step Transport package contents Finger guard Pedestal guide plate for the LCL filter module Pedestal guide plate for the drive module Accessories box See the box contents on the following pages.
  • Page 8 8 EN – Quick installation guide Step Transport package contents Pallet Strap VCI film or bag Drive module with factory installed options and multilingual residual voltage warning sticker, fastening screws in a plastic bag, control panel and cable or control panel with door mounting kit (option +J410), delivery documents, printed multilingual installation and start-up quick guides.
  • Page 9 EN – Quick installation guide 9 Output connection terminals box with standard drive module configuration Paper fill Output cable connection terminal T3/W2 Output cable connection terminal T2/V2 Output cable connection terminal T1/U2 Grounding terminal Cardboard box Screws and insulators in a plastic bag 3AXD5000009515 Ramp box Cardboard box...
  • Page 10 10 EN – Quick installation guide Accessories box Screw package Busbar for main contactor - LCL connection (3 pcs) Busbar for IGBT - LCL connection (3 pcs) Cardboard box Installation bracket (2 pcs) Feed through (2 pcs) 3AXD50000477104 LCL filter module package ...
  • Page 11 EN – Quick installation guide 11 Install the drive module and LCL filter module into an enclosure Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure (page 105). Step Tasks Mechanical accessories Attach the plinth to the floor.
  • Page 12 12 EN – Quick installation guide Step Tasks Push the drive module carefully into the enclosure along the extraction/installation ramp. Work preferably with help from another person as shown above. Keep a constant pressure with one foot on the base of the module to prevent the module from falling on its back. Unfasten the extraction/installation ramp and attach the drive module to the bottom plate.
  • Page 13 EN – Quick installation guide 13 Connect the input cables and install the shrouds Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure (Page 105). Step Tasks (input cables) Ground the input cable shields (if present) 360 degrees at the enclosure entry. Connect the twisted shields of the input cables and separate ground cable (if present) to the enclosure grounding busbar.
  • Page 14 14 EN – Quick installation guide Connect the external control cables to the control unit Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure (Page 105). Step Tasks To connect the intermediate control cables between the control unit and the drive module to the drive module, route the cables through the slot in the middle front cover of the drive module at the front or left side.
  • Page 15 EN – Quick installation guide 15 Step Tasks Connect the intermediate control cables between the drive module and the control unit to the ZBIB board terminals at the rear side of the control unit adapter. 1. Pull the fiber optic, power supply and STO cables through the hollow back frame of the control unit.
  • Page 16 16 EN – Quick installation guide Default I/O diagram of the drive control unit (ZCU-1x)  Relay outputs XRO1…XRO3 Ready 250 V AC / 30 V DC Running 250 V AC / 30 V DC Faulted(-1)250 V AC / 30 V DC Fault External power input XPOW...
  • Page 17 EN – Quick installation guide 17 Remove the cardboard covers After the electrical installation has been done and there is no danger of dropping screws or anything else inside the drive or LCL filter module, remove the cardboard covers from the top of them.
  • Page 18 18 EN – Quick installation guide...
  • Page 19 800 mm bredt Rittal VX25-kabinet. Hvis du vil se installationseksempler for andre kabinetter og få flere detaljerede instruktioner, tekniske retningslinjer, tekniske data og komplette sikkerhedsinstruktioner, kan du se hardwaremanualen (www.abb.com/drives, Vælg Document Library og søg efter dokumentnummer 3AXD50000035160 (på engelsk)). Overhold sikkerhedsinstruktionerne Se figurerne på...
  • Page 20 20 DA – Hurtig installationsvejledning 3. Beskyt eventuelle andre strømførende dele i arbejdsområdet mod kontakt. 4. Tag særlige forholdsregler, når der arbejdes i nærheden af ikke-isolerede ledere. 5. Kontroller, at installationen ikke er strømførende. • Brug et multimeter med en impedans på mindst 1 Mohm. •...
  • Page 21 DA – Hurtig installationsvejledning 21 • Skub forsigtigt LCL-filtermodulet ind i kabinettet langs den teleskopiske rampe. Arbejdet udføres bedst med hjælp fra en anden person som vist herunder. Hold et konstant tryk med én fod på modulets fod for at forhindre modulet i at falde bagover. 3AUA0000088632 •...
  • Page 22 22 DA – Hurtig installationsvejledning Trin Opgaver (motorkabler) Forbind de snoede dele af motorkabelskærmene med jordterminalen. Skru og spænd med hånden isolationen på frekvensomformermodulet. Monter T3/W2- tilslutningsterminalen i isolationen. ADVARSEL! Undgå at bruge længere skruer eller større tilspændingsmoment end angivet i monteringstegningen. De kan ødelægge isolationen og forårsage, at der findes farlig spænding i modulrammen.
  • Page 23 DA – Hurtig installationsvejledning 23 I/O-standardtilslutninger  I/O-standardtilslutninger til fabriksmakroen for det primære styreprogram for ACS880 er vist herunder. Ledningsstørrelser og fastspændingsmomenter for styrekortets terminaler: 0,5 … 2,5 mm (24 … 14 AWG) og 0,5 N·m (4 lbf·in) til både trådledere og massive ledere.
  • Page 24 24 DA – Hurtig installationsvejledning Relæudgange XRO1-XRO3 Startklar 250 V AC / 30 V DC Kører 250 V AC / 30 V DC Fejl(-1) 250 V AC / 30 V DC Fejl Ekstern strømforsyning XPOW 24 V DC, 2 A +24VI Referencespænding og analoge indgange J1, J2, XAI...
  • Page 25 800 mm breiten Rittal VX25 Schrank. Beispiele für den Einbau in ver- schiedene Schränke sowie weitere Informationen, Planungsrichtlinien, technische Daten und die vollständigen Sicherheitsvorschriften finden Sie im Hardware-Handbuch. (www.abb.com/drives, Wählen Sie Document Library und suchen Sie die Dokumentnum- mer 3AXD50000035160 [Englisch]). Befolgen Sie die Sicherheitsvorschriften Siehe Abbildungen auf Seite 106.
  • Page 26 26 DE – Kurzanleitung für die Installation • Nach dem Abschalten der Spannungsversorgung stets 5 Minuten warten, bis die Zwischenkreiskondensatoren entladen sind, bevor Sie die Arbeiten fortsetzen. 3. Alle anderen spannungsführenden Teile am Arbeitsort gegen Kontakt schützen. 4. Besondere Vorsichtsmaßnahmen sind in der Nähe von blanken Leitern erforderlich. 5.
  • Page 27 DE – Kurzanleitung für die Installation 27 • Um zu verhindern, dass das LCL-Filtermodul umfällt, Ketten an den Hebeösen anbringen und am Schaltschrankrahmen sichern. • Das LCL-Filtermodul vorsichtig über die Teleskoprampe in den Schaltschrank schieben. Arbeiten Sie am besten mit einem Helfer, wie im Folgenden beschrieben. Drücken Sie außerdem mit einem Fuß...
  • Page 28 28 DE – Kurzanleitung für die Installation Anschluss der Leistungskabel und Installation der Abdeckungen Schritt Aufgabe (Motorkabel) Die Erdungsklemme am unteren Teil des Frequenzumrichtermoduls befestigen. Die Motorkabel in den Schrank führen. Die Kabelschirme am Schrankeingang 360° erden. Die verdrillten Schirme der Motorkabel an die Erdungsklemme anschließen. Die Isolatoren mit der Hand in das Frequenzumrichtermodul eindrehen und festziehen.
  • Page 29 DE – Kurzanleitung für die Installation 29 Schritt Aufgabe (Eingangskabel) Die Leiter L3/W1 an Anschlussfahne L3/W1 anschließen. Die durchsichtige Kunststoffabdeckung anbringen. Die Frontabdeckung aus durchsichtigem Kunststoff sowie die obere Frontabdeckung anbringen. Die Schutzabdeckung aus Pappe des Frequenzumrichter-Luftauslasses oben entfernen. Die seitlichen und oberen Abdeckungen aus durchsichtigem Kunststoff am Frequenzumrichtermodul befestigen.
  • Page 30 30 DE – Kurzanleitung für die Installation Relaisausgänge XRO1…XRO3 Bereit 250 V AC / 30 V DC Läuft 250 V AC / 30 V DC Störung (-1) 250 V AC / 30 V DC Störung Eingang für externe Spannungsversorgung XPOW 24 V DC, 2 A +24VI Referenzspannung und Analogeingänge...
  • Page 31 Rittal VX25 de 800 mm de anchura. Para obtener ejemplos de instalación en otros armarios, instrucciones más detalladas, directrices de ingeniería, datos técnicos y unas instrucciones de seguridad completas, véase el Manual de hardware (www.abb.com/drives, seleccione Document library y busque el número de documento 3AXD50000035160 [inglés]).
  • Page 32 32 ES – Guía rápida de instalación 5. Compruebe que la instalación está desenergizada. • Utilice un multímetro con una impedancia de al menos 1 Mohmio. • Asegúrese de que la tensión entre los terminales de potencia de entrada del módulo de convertidor (L1/U1, L2/V1, L3/W1) y el embarrado de conexión a tierra (PE) sea aproximadamente 0 V.
  • Page 33 ES – Guía rápida de instalación 33 • Introduzca en el armario el filtro LCL empujándolo con cuidado por la rampa telescópica de inserción. Trabaje preferiblemente con la ayuda de otra persona como se muestra a continuación. Mantenga un pie apoyado en la base del módulo para evitar que caiga hacia atrás.
  • Page 34 34 ES – Guía rápida de instalación Conexión de los cables de potencia e instalación de las cubiertas protectoras Paso Tarea (cables de motor) Instale el terminal de conexión a tierra en la base del módulo de convertidor. Tienda los cables de motor hasta el armario. Conecte a tierra los apantallamientos del cable a 360 grados de la entrada del armario.
  • Page 35 ES – Guía rápida de instalación 35 Paso Tarea (cables de entrada) Instale el terminal de conexión L3/W1 en los aislantes. Véase la advertencia del paso 5. Conecte los conductores L3/W1 al terminal de conexión L3/W1. Instale la cubierta de entrada de plástico transparente. Instale la cubierta frontal de plástico transparente y la cubierta frontal superior.
  • Page 36 36 ES – Guía rápida de instalación Salidas de relé XRO1…XRO3 Listo 250 V CA / 30 V CC En marcha 250 V CA / 30 V CC Fallo(-1) 250 V CA / 30 V CC Fallo Entrada de alimentación externa XPOW 24 V CC, 2 A +24 VI...
  • Page 37 Tässä oppaassa kuvataan lyhyesti taajuusmuuttajamoduulin asentaminen 800 mm leveään Rittal VX25 -kaappiin. Asennusesimerkkejä eri kaapeista, yksityiskohtaisemmat ohjeet, suunnitteluohjeet, tekniset tiedot ja täydelliset turvaohjeet löytyvät laiteoppaasta (www.abb.com/drives, Valitse Document Library ja kirjoita hakukenttään asiakirjan numero 3AXD50000035160 [englanninkielinen]). Noudata turvaohjeita Katso kuvat sivulla 106. Ohjeiden huomiotta jättämisestä voi seurata ruumiinvamma, kuolema tai laitteiston vahingoittuminen.
  • Page 38 38 FI – Asennuksen pikaopas 5. Varmista mittauksilla, että järjestelmä on jännitteetön. • Käytä yleismittaria, jonka impedanssi on vähintään 1 Mohm. • Varmista, että taajuusmuuttajamoduulin syöttöliitäntöjen (L1/U1, L2/V1, L3/W1) ja maadoituskiskon (PE) välinen jännite on lähes 0 V. • Varmista, että taajuusmuuttajamoduulin UDC+- ja UDC– -liittimien ja maadoitusliittimen (PE) välinen jännite on lähes 0 V.
  • Page 39 FI – Asennuksen pikaopas 39 • Työnnä LCL-suodinmoduuli varovasti kaappiin teleskooppiramppia pitkin. On suositeltavaa käyttää toista henkilöä apuna. Paina moduulin jalustaa jatkuvasti toisella jalalla, jotta moduuli ei pääse kaatumaan selälleen. 3AUA0000088632 • Irrota ramppi ja kiinnitä LCL-suodinmoduuli pohjalevyyn. • Kiinnitä taajuusmuuttajamoduulin jalustan ohjauslevy kaapin pohjalevyyn. •...
  • Page 40 40 FI – Asennuksen pikaopas Vaihe Toimenpide (moottorikaapelit) Ruuvaa ja kiristä taajuusmuuttajan eristeet paikoilleen käsin. Asenna eristeisiin T3/W2-liitäntä. VAROITUS! Älä käytä asennuspiirustuksessa kuvattua suurempia ruuveja tai suurempaa kiristysmomenttia. Ne voivat vahingoittaa eristettä ja aiheuttaa vaarallisen jännitteen syntymisen moduulin runkoon. Kytke vaiheen T3/W2 johtimet T3/W2-liitäntään. Asenna eristeisiin T2/V2-liitäntä.
  • Page 41 FI – Asennuksen pikaopas 41 Oletusarvoiset I/O-kytkennät  ACS880-perusohjausohjelman tehdasmakron oletusarvoiset I/O-ohjauskytkennät on esitetty seuraavassa kaaviossa. Ohjauskortin liitäntöjen johdinkoot ja kiristysmomentit: 0,5 … 2,5 mm ja 0,5 N·m sekä yksilankaisille että kerratuille johtimille.
  • Page 42 42 FI – Asennuksen pikaopas Relelähdöt XRO1…XRO3 Valmis 250 V AC / 30 V DC Käynnissä 250 V AC / 30 V DC Vika(-1) 250 V AC / 30 V DC Vika Ulkoinen syöttö XPOW 24 V DC, 2 A +24VI Ohjejännite ja analogiatulot J1, J2, XAI...
  • Page 43 (www.abb.com/drives, sélectionnez Document Library (vous devrez peut-être afficher la page en anglais pour voir cette rubrique) et recherchez le document anglais numéro 3AXD50000035160).
  • Page 44 44 FR – Guide d'installation 4. Prenez des précautions particulières si vous travaillez à proximité de conducteurs dénudés. 5. Vérifiez par une mesure l'absence de tension dans l'installation. • Utilisez un multimètre d’une impédance d’au moins 1 Mohm. • La tension entre les bornes d’entrée du module variateur (L1/U1, L2/V1, L3/W1) et le jeu de barres de mise à...
  • Page 45 FR – Guide d'installation 45 • Faites glisser avec précaution le module filtre LCL le long de la rampe télescopique d’insertion pour le faire pénétrer dans l’armoire. Il est préférable d’être deux personnes pour cette manipulation, qui doit être effectuée comme illustré ci-après. Maintenez une pression constante avec un pied sur la base du module pour l’empêcher de basculer sur l’arrière.
  • Page 46 46 FR – Guide d'installation Raccordement des câbles de puissance et montage des protections Étape Tâches (câbles moteur) Montez les bornes de terre sur le châssis du module variateur. Insérez les câbles moteur dans l'armoire. Effectuez une reprise de masse sur 360° du blindage du câble en entrée d’armoire.
  • Page 47 FR – Guide d'installation 47 Étape Tâches (câbles réseau) Fixez la borne de raccordement L3/W1 sur les isolants. Cf. mise en garde à l’étape 5. Raccordez les conducteurs de phase L3/W1 à la borne L3/W1. Montez la protection en plastique transparent sur l’entrée du module. Montez la protection en plastique transparent sur l’avant du module et le capot supérieur.
  • Page 48 48 FR – Guide d'installation Sorties relais XRO1…XRO3 Prêt 250 Vc.a. / 30 Vc.c. En marche 250 Vc.a. / 30 Vc.c. Défaut(-1) 250 Vc.a. / 30 Vc.c. Défaut Entrée alimentation externe XPOW 24 Vc.c., 2 A +24VI Tension de référence et entrées analogiques J1, J2, XAI AI1 : U AI2 : U...
  • Page 49 Rittal VX25 di 800 mm di larghezza. Per gli esempi di installazione in altri armadi e istruzioni più dettagliate, linee guida ingegneristiche, dati tecnici e norme di sicurezza complete, si rimanda al Manuale hardware (www.abb.com/drives, selezionare Document Library e cercare il numero di documento 3AXD50000035160 [inglese]).
  • Page 50 50 IT – Guida rapida all'installazione 3. Proteggere dal contatto tutte le altre parti sotto tensione nell'area di intervento. 4. Prestare la massima attenzione ai conduttori nudi. 5. Misurare che non siano presenti tensioni nell'installazione. • Utilizzare un tester con impedenza minima di 1 Mohm. •...
  • Page 51 IT – Guida rapida all'installazione 51 • Per evitare che il modulo del filtro LCL cada, fissare i golfari del modulo al telaio dell'armadio per mezzo di catene. • Spingere lentamente il modulo del filtro LCL all'interno dell'armadio lungo la rampa di inserimento telescopica.
  • Page 52 52 IT – Guida rapida all'installazione Collegamento dei cavi di potenza e installazione delle protezioni Punto Attività (cavi motore) Installare il morsetto di terra alla base del modulo convertitore. Far passare i cavi motore nell'armadio. Mettere a terra le schermature dei cavi a 360° in corrispondenza dell'ingresso dell'armadio.
  • Page 53 IT – Guida rapida all'installazione 53 Punto Attività (cavi di ingresso) Collegare i conduttori L3/W1 al morsetto di collegamento L3/W1. Installare la protezione in plastica trasparente dell'ingresso cavi. Installare la protezione anteriore in plastica trasparente e il coperchio anteriore in alto. Installare le protezioni in plastica trasparente laterale e superiore sul modulo convertitore.
  • Page 54 54 IT – Guida rapida all'installazione Uscite relè XRO1…XRO3 Pronto 250 Vca / 30 Vcc In marcia 250 Vca / 30 Vcc Guasto(-1) 250 Vca / 30 Vcc Guasto Ingresso alimentazione esterna XPOW 24 Vcc, 2 A +24VI Ingressi analogici e tensione di riferimento J1, J2, XAI AI1: U AI2: U...
  • Page 55 Deze gids vertelt in het kort hoe u de omvormermodule kunt installeren in een 800 mm brede Rittal VX25 kast. Zie, voor installatievoorbeelden in verschillende kasten en nadere instructies, technische richtlijnen, technische gegevens en complete veiligheidsinstructies, de hardwarehandleiding (www.abb.com/drives, Kies Document Library en zoek document nummer 3AXD50000035160 [Engels]). Volg de veiligheidsvoorschriften Zie de figuren op pagina 106.
  • Page 56 56 NL – Beknopte installatiegids 4. Neem speciale voorzorgsmaatregelen wanneer u dicht bij blote geleiders werkt. 5. Meet dat er geen spanning op de installatie staat. • Gebruik een multimeter met een impedantie van minstens 1 Mohm. • Controleer dat de spanning tussen de voedingsklemmen van de omvormermodule (L1/U1, L2/V1, L3/W1) en de aardings- (PE) rail dicht bij 0 V ligt.
  • Page 57 NL – Beknopte installatiegids 57 voet een constante druk op de onderkant van de module om te voorkomen dat de module achterover valt. 3AUA0000088632 • Maak de hellingplaat los en bevestig de LCL filtermodule aan de bodemplaat. • Bevestig de geleidingsplaat voor het voetstuk van de omvormermodule aan de bodemplaat van de kast.
  • Page 58 58 NL – Beknopte installatiegids Aansluiten van de vermogenskabels en installeren van de afdekkingen Stap Taak (motorkabels) Monteer de aardaansluitklemmen op de onderkant van de omvormermodule. Leid de motorkabels naar de kast. Aard de kabelafschermingen over 360 graden bij de kast-invoer. Sluit de getwiste afschermingen van de motorkabels aan op de aardklem.
  • Page 59 NL – Beknopte installatiegids 59 Stap Taak (ingangskabels) Installeer de doorzichtig plastic afdekking van de invoer. Installeer de doorzichtig plastic afdekking van de voorkant en de bovenste frontkap. Installeer de doorzichtig plastic afdekkingen van de zijkant en de bovenkant op de omvormermodule.
  • Page 60 60 NL – Beknopte installatiegids Relaisuitgangen XRO1…XRO3 Gereed 250 V AC/30 V DC In bedrijf 250 V AC/30 V DC Fout(-1) 250 V AC/30 V DC Fout Externe hulpspanningsingang XPOW 24 V DC, 2 A +24VI Referentiespanning en analoge ingangen J1, J2, XAI AI1: U AI2: U...
  • Page 61 Rittal VX25 o szerokości 800 mm. Przykłady montażu w innych szafach oraz szczegółowe wskazówki, wytyczne i dane techniczne wraz z pełnymi instrukcjami bezpieczeństwa zawiera podręcznik użytkownika — www.abb.com/drives, należy wybrać opcję Document Library (Biblioteka dokumentów) oraz wyszukać dokument w języku angielskim o numerze 3AXD50000035160.
  • Page 62 62 PL — Skrócona instrukcja montażu • Po odłączeniu przemiennika częstotliwości należy zawsze odczekać 5 minut przed kontynuacją prac, aż kondensatory obwodu pośredniego zostaną rozładowane. 3. Należy chronić przed kontaktem inne elementy znajdujące się pod napięciem w miejscu prowadzenia prac. 4.
  • Page 63 PL — Skrócona instrukcja montażu 63 • Zamontować podstawę do modułu filtra LCL. • Zamontować wentylator chłodzący do modułu filtra LCL. • Zamocować płytę z prowadnicą podstawy modułu filtra LCL do płyty dolnej szafy. • Zamocować teleskopową rampę do płyty z prowadnicą podstawy. •...
  • Page 64 64 PL — Skrócona instrukcja montażu • Zamontować zewnętrzną jednostkę sterującą i podłączyć kable sterowania. • Zainstalować deflektory. Podłączanie kabli zasilania i montaż osłon Krok Zadanie (kable silnika) Zamontować zacisk uziomowy do podstawy modułu. Poprowadzić kable silnika do szafy. Wykonać uziemienie ekranu kabla na całym obwodzie kabla przy wejściu do szafy.
  • Page 65 PL — Skrócona instrukcja montażu 65 Krok Zadanie (wejściowe kable zasilania) Zamontować zaciski złączy L3/W1 do izolatorów. Patrz ostrzeżenie w kroku 5. Podłączyć przewody L3/W1 do zacisków złączy L3/W1. Zamontować przezroczystą plastikową osłonę wejścia do szafy. Zamontować przednią przezroczystą plastikową osłonę i górną przednią osłonę. Zamontować...
  • Page 66 66 PL — Skrócona instrukcja montażu Wyjścia przekaźnikowe XRO1…XRO3 Stan gotowości 250 V AC / 30 V DC Bieg 250 V AC / 30 V DC Błąd (-1) 250 V AC / 30 V DC Błąd Wejście zasilania zewnętrznego XPOW 24 V DC, 2 A +24VI Napięcie odniesienia i wejścia analogowe...
  • Page 67 Rittal VX25 com 800 mm de largura. Para exemplos de instalação em diferentes armários e instruções mais detalhadas, indicações de engenharia, dados técnicos e instruções de segurança completas, consulte o manual de hardware em (www.abb.com/drives, Selecione Document Library e procure o documento número 3AXD50000035160 [Inglês]).
  • Page 68 68 PT - Guia rápido de instalação 5. Meça e verifique se a instalação está desligada. • Use a multímetro com uma impedância mínima de 1 Mohm. • Certifique-se de que a tensão entre os terminais de entrada de potência do módulo de acionamento (L1/U1, L2/V1, L3/W3) e o barramento de ligação à...
  • Page 69 PT - Guia rápido de instalação 69 como apresentado abaixo. Mantenha uma pressão constante com um pé na base do módulo para evitar que o módulo caia para trás. 3AUA0000088632 • Desaperte a rampa de inserção e fixe o módulo do filtro LCL à placa inferior. •...
  • Page 70 70 PT - Guia rápido de instalação Ligação dos cabos de potência e instalação dos protetores Passo Tarefa (cabos do motor) Instale o terminal de ligação à terra para o módulo de acionamento. Passe os cabos do motor para o armário. Ligue à terra a 360 graus as blindagens de cabo na entrada do armário Ligue as blindagens entrançadas dos cabos do motor ao terminal de terra.
  • Page 71 PT - Guia rápido de instalação 71 Passo Tarefa (cabos de entrada) Instale a entrada do bocal em plástico transparente. Instale o bocal em plástico transparente frontal e a tampa frontal superior. Instale os bocais em plástico transparente lateral e superior para o módulo de acionamento. Ligações E/S de fábrica ...
  • Page 72 72 PT - Guia rápido de instalação Saídas a relé XRO1…XRO3 Pronto 250 V CA / 30 V CC Operação 250 V CA / 30 V CC Falha(-1) 250 V CA / 30 V CC Falha Entrada de potência externa XPOW 24 V CC, 2 A +24VI...
  • Page 73 Rittal VX25 шириной 800 мм. Примеры монтажа в различных шкафах и более подробные инструкции, технические указания, технические данные и полную инструкцию по технике безопасности см. в руководстве по аппаратуре (www.abb.com/drives, Выберите Document Library (Библиотека документов) и найдите документ под номером 3AXD50000035160 (на английском языке). Следуйте указаниям по технике безопасности...
  • Page 74 74 RU — Краткое руководство по монтажу 4. С особой осторожностью выполняйте работы вблизи неизолированных проводов. 5. Убедитесь, что оборудование полностью обесточено. • Для этого используйте мультиметр с полным сопротивлением не менее 1 МОм. • Убедитесь, что напряжение между входными клеммами приводного модуля (L1/U1, L2/V1, L3/W1) и...
  • Page 75 RU — Краткое руководство по монтажу 75 • Чтобы предотвратить падение модуля LCL-фильтра, прикрепите подъемные проушины цепями к раме шкафа. • Осторожно вставьте модуль LCL-фильтра в шкаф, вдвигая его по телескопичес- кому пандусу. Желательно пользоваться помощью помощью другого сотрудника, как показано ниже. Чтобы модуль не опрокинулся назад, постоянно придержи- вайте...
  • Page 76 76 RU — Краткое руководство по монтажу • Присоедините силовые кабели и установите щитки, как описано в разделе Присоединение силовых кабелей и установка щитков. • Установите внешний блок управления и подсоедините кабели управления. • Установите дефлекторы. Присоединение силовых кабелей и установка щитков Опе- Действие...
  • Page 77 RU — Краткое руководство по монтажу 77 Опе- Действие (входные кабели) рация Для доп. устройства +H370: Выполните операции 6–11. Ввинтите изоляторы в приводной модуль и вручную затяните соединение. Установите на изоляторы соединительную клемму L1/U1 ПРЕДУПРЕЖДЕНИЕ! Не используйте более длинные винты и моменты затяжки, превышающие...
  • Page 78 78 RU — Краткое руководство по монтажу Релейные выходы XRO1…XRO3 Готов 250 В~ / 30 В= 2 А Работа 250 В~ / 30 В= 2 А Отказ (-1) 250 В~ / 30 В= Fault (Отказ) 2 А Вход внешнего питания XPOW 24 В=, 2 А...
  • Page 79 I den här guiden ges en översikt över hur frekvensomriktarmodulen ska installeras i ett 800 mm brett Rittal VX25-skåp. För installationsexempel i olika skåp och mer detaljerade instruktioner, konstruktionsriktlinjer, tekniska data och fullständiga säkerhetsinstruktioner, se hårdvaruhandledning (www.abb.com/drives, Välj Document library och sök efter dokumentnummer 3AXD50000035160 [engelska]). Följ säkerhetsinstruktionerna Se figurerna på...
  • Page 80 80 SV – Snabbguide för installation 5. Kontrollera att installationen är spänningslös. • Använd en multimeter med en impedans på minst 1 Mohm. • Säkerställ att spänningen mellan frekvensomriktarmodulens ingångsplintar (L1/U1, L2/V1, L3/W1) och jordningsskenor är nära 0 V. • Se till att spänningen mellan frekvensomriktarmodulens anslutningar UDC+ och UDC- och jordningsplint (PE) är nära 0 V.
  • Page 81 SV – Snabbguide för installation 81 • Skjut in LCL-filtermodulen försiktigt i skåpet längs den teleskopiska rampen för inskjutning. Arbeta helst med hjälp av en annan person enligt nedan. Håll ett konstant tryck med foten mot modulens bas, så att den inte välter på rygg. 3AUA0000088632 •...
  • Page 82 82 SV – Snabbguide för installation Steg Uppgift (motorkablar) Skruva in och dra åt isolatorerna till frekvensomriktarmodulen för hand. Montera T3/W2- anslutningsfanan till isolatorerna. VARNING! Använd inte längre skruvar eller större åtdragningsmoment än vad som anges i installationsritningen. Det kan skada isolatorerna och orsaka farlig spänning i modulramen.
  • Page 83 SV – Snabbguide för installation 83 Förvalda I/O-anslutningar  De förvalda I/O-anslutningarna för makrot FABRIK i ACS880 standardprogramvara visas nedan. Kabelstorlekar och åtdragningsmoment för styrkortets anslutningar: 0,5 … 2,5 mm (24…14 AWG) och 0,5 N·m för både mångtrådiga och entrådiga ledare.
  • Page 84 84 SV – Snabbguide för installation Reläutgångar XRO1…XRO3 Driftklar 250 V AC/30 V DC I drift 250 V AC/30 V DC Fel(-1) 250 V AC/30 V DC Extern matning XPOW 24 V DC, 2 A +24VI Referensspänning och analoga ingångar J1, J2, XAI AI1: U AI2: U...
  • Page 85 Bu kılavuzda sürücü modülünün 800 mm genişlikte Rittal VX25 kabine kurulumu kısaca anlatılmaktadır. Çeşitli kabinlerde kurulum örnekleri ve daha ayrıntılı talimatlar, mühendislik kılavuzları, teknik veriler ve tam güvenlik talimatları için donanım kılavuzuna bakın (www.abb.com/drives, Document Library (Belge Kütüphanesi) öğesini seçin ve 3AXD50000035160 [İngilizce] numaralı belgeyi arayın). Güvenlik talimatlarına uyun 106.
  • Page 86 86 TR – Hızlı montaj kılavuzu 5. Tesisatta enerjinin bulunmadığını görmek için ölçüm yapın. • En az 1 Mohm empedanslı bir multimetre kullanın. • Sürücü modülü giriş güç terminalleri (L1/U1, L2/V1, L3/W1) ile topraklama (PE) barası arasındaki gerilimin 0 V'ye yakın olduğundan emin olun. •...
  • Page 87 TR – Hızlı montaj kılavuzu 87 Modülün arkası üzerine düşmesini engellemek üzere, modülün altına bir ayağınız ile sabit basınç uygulayın. 3AUA0000088632 • Takma rampasını sökün ve LCL filtre modülünü alt plakaya bağlayın. • Sürücü modülü altlık kılavuz plakasını pano alt plakasına bağlayın. •...
  • Page 88 88 TR – Hızlı montaj kılavuzu Adım Görev (motor kabloları) Yalıtıcıları tahrik modülüne elle vidalayın ve sıkın. T3/W2 bağlantı terminalini yalıtıcılara takın. UYARI! Yalıtım çiziminde verilenden daha uzun vidalar veya daha yüksek sıkma torkları kullanmayın. Bu yalıtıcıya zarar verebilir veya modül çerçevesinde tehlikeli gerilime neden olabilir.
  • Page 89 TR – Hızlı montaj kılavuzu 89 Varsayılan G/Ç bağlantıları  ACS880 birincil kontrol programı Fabrika makrosunun varsayılan G/Ç bağlantıları aşağıda gösterilmiştir. Kontrol kartı terminalleri kablo boyutları ve sıkma torkları: Damarlı ve düz kablo için 0,5 … 2,5 mm (24…14 AWG) ve 0,5 N·m (4 lbf·in).
  • Page 90 90 TR – Hızlı montaj kılavuzu Röle çıkışları XRO1…XRO3 Hazır 250 VAC / 30 VDC Çalışıyor 250 VAC / 30 VDC Hatalı(-1) 250 VAC / 30 VDC Hata Harici güç girişi XPOW 24 VDC, 2 A +24VI Referans gerilimi ve analog girişler J1, J2, XAI AI1: U AI2: U...
  • Page 91 中文 – 快速安装指南 中文 – 快速安装指南 本指南内容 本指南简要介绍将变频器模块安装到 800mm宽 Rittal VX25 柜体中的方法。其他柜体安装 示例、更多详细说明、工程指导、技术数据和完整安全说明，请参阅硬件手册 传动相关文件下载 （www.abb.com/drives、 选择 并搜索文件编号 3AXD50000035160 （英 文）。 遵循安全指导 请参阅第 页的示意图。如果您忽视这些说明，可能会导致伤亡或设备损坏。 警告！小心搬运变频器模块。向下轻按支撑脚并向侧面转动以打开支撑脚（1、 2）。 切勿倾斜变频器模块。变频器模块很重并且其重心较高。倾斜超过 5 度时模块将翻 倒。切勿在无人照看的情况下将此模块放置在倾斜地面上。 为防止变频器模块跌落，将变频器模块推入柜体之前，应使用链条将顶部吊环固定到柜架 上。执行此工作时最好请其他人员帮忙。用一只脚踩在模块底座上施加恒定压力，以防模 块向后翻倒。 警告！如果您不是具备资质的电气专业人员，请勿进行安装或维护工作。开始进 行任何安装或维护工作前，请仔细阅读这些步骤。 1. 清晰标示出工作区。 2. 断开所有可能的电源连接。 • 打开变频器主断路器。...
  • Page 92 中文 – 快速安装指南 选择电源电缆 应根据当地规范选择能承载变频器型号标签上标称电流的电缆规格。 确保冷却 请参阅第 页上的一览表了解变频器损耗和冷却空气流量。在不降低定额值的情况下， 变频器的允许工作温度范围为 -15 到 +40 °C。 保护变频器和输入电缆 请参阅第 页上的一览表。 在柜体内安装变频器模块和 LCL 滤波器模块 Installing the drive module and LCL filter module into a Rittal VX25 enclosure。 请参阅附录 • 将底座附着在地面上。 • 将柜体框架附着到底座。 • 在底板上为电源电缆制备 360 度接地入口。 •...
  • Page 93 中文 – 快速安装指南 • 小心地将 LCL 滤波器模块沿斜坡推进柜体。如下所示进行作业，最好请其他人员协助。 用一只脚踩在模块底座上施加恒定压力，以防模块向后翻倒。 3AUA0000088632 • 拆除斜坡板并将 LCL 滤波器模块附着到底板上。 • 将变频器模块基座导板附着到柜体框架上。 • 将伸缩斜坡附着到基座导板上。 • 从变频器模块的两侧透明塑料护罩上拆下护板。 • 将顶部金属护罩安装到变频器模块上。 • 将背面护罩安装到变频器模块上。 • 为防止变频器模块跌落，用链条将其吊环附着到柜体框架上。 • 小心地将变频器模块沿伸缩斜坡推进柜体。执行此工作时最好请其他人员协助。用一 只脚踩在模块底座上施加恒定压力，以防模块向后翻倒。 • 拆除斜坡板并将变频器模块附着到底板上。 • 将 LCL 滤波器模块和变频器模块附着到有孔压型板。 • 从顶部将 LCL 滤波器模块附着到变频器模块上。装回盖板。 • 用连接母线将 LCL 滤波器母线连接至变频器模块母线。 •...
  • Page 94 中文 – 快速安装指南 步骤 任务（电机电缆） 将相线 T3/W2 连接到 T3/W2 端子上。 将 T2/V2 连接端子安装到绝缘子上，请参阅第 4 步中的警告。 将相线 T2/V2 连接到 T2/V2 连接端子上。 将 T1/U2 连接端子连接到绝缘子上。请参阅第 4 步中的警告。 将相线 T1/U2 连接到 T1/U2 端子上。 从输出透明塑料护罩两侧拆下塑料护板。 将护罩安装到变频器模块上。 将下方前盖安装到变频器模块上。 步骤 任务（输入电缆） 在柜体入口处对输入电缆屏蔽层（如存在）进行 360 度接地。 将输入电缆屏蔽扭绞束和独立的接地电缆（如存在）连接到柜体接地母线。 小心地在入口透明塑料护罩上为要连接的电缆逐渐钻出足够大的孔。根据护罩中的对齐孔，使孔在 垂直方向对齐。磨平孔边缘。...
  • Page 95 中文 – 快速安装指南 XRO1…XRO3 继电器输出 就绪 250 VAC / 30 VDC 正在运行运行 250 VAC / 30 VDC 故障 (-1) 250 VAC / 30 VDC 故障 XPOW 外部电源输入 24 V DC，2 A +24VI J1、J2、XAI 参考电压和模拟输入 AI1：U AI2：U AI1/AI2 电流/电压选择 AI1：I AI2：I AI2- 默认不使用。...
  • Page 96 中文 – 快速安装指南...
  • Page 97 Technical data and references 97 Technical data and references IEC RATINGS Output ratings Input current Nominal use Light-duty use Heavy-duty use ACS880- Frame 14-… size = 400 V 246A-3 293A-3 363A-3 442A-3 505A-3 585A-3 650A-3 = 500 V 240A-5 260A-5 361A-5 414A-5 460A-5...
  • Page 98 98 Technical data and references UL (NEC) RATINGS Output ratings Max. Input current App. current Light-duty use Heavy-duty use ACS880- Frame power 14-… size = 480 V 240A-5 260A-5 302A-5 361A-5 414A-5 460A-5 503A-5 = 575 V 142A-7 174A-7 210A-7 271A-7 330A-7 370A-7...
  • Page 99 Technical data and references 99 Ultrarapid (aR) fuses per drive module Fuse ACS880- Input 14-… current (A) Type Flush End Size = 400 V 246A-3 74000 170M5408 293A-3 145000 170M5410 363A-3 210000 170M6410 442A-3 300000 170M6411 505A-3 465000 170M6412 585A-3 1000 945000 170M6414...
  • Page 100 100 Technical data and references Fuse ACS880- Input cur- Type French 14-… rent (A) Type DIN 43653 Type US Style Size Style = 500 V 240A-5 170M4010 170M4610 170M4310 260A-5 170M5008 170M5608 170M5308 302A-5 170M5010 170M5610 170M5310 361A-5 170M6010 170M6610 170M6310 414A-5 170M6011...
  • Page 101 Technical data and references 101 ACS880 Frame Air flow Heat dissipation Noise - 14-… size dB(A) /min = 400 V 246A-3 2100 1279 5280 293A-3 2100 1279 6400 363A-3 2100 1279 8000 442A-3 2100 1279 10000 505A-3 2100 1279 10000 585A-3 2100 1279...
  • Page 102 102 Technical data and references ACS880- 14- Cu cable type Al cable type Cu cable type Al cable type … AWG/kcmil AWG/kcmil = 400 V 246A-3 2 × (3 × 50) 2 × (3 × 95) 250 MCM or 2 × 1 350 MCM or 2 ×...
  • Page 103 Technical data and references 103 Terminal and entry data for the power cables Maximum accepted cable size 4 × (3 × 240) mm or 4 × (3 × 500 AWG) Screw size for connecting busbars to the drive module input and output busbars Tightening torque 50…75 N·m (37…55 lbf·ft) Degrees of protection...
  • Page 104 104 Technical data and references...
  • Page 105 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure 105 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure See: • Handling the drive module, power cable connection diagram (page 106) •...
  • Page 106 106 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure Handling the drive module, power cable connection diagram ACS880-14 UDC- UDC+ INPUT OUTPUT WARNING! The UDC+ and UDC- terminals of the drive module must not be used for any other than optional external brake chopper connection.
  • Page 107 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure 107 Installing the drive module and LCL filter module into a Rittal VX25 enclosure Rittal 8806.000 non-ABB part (see dimension drawings) Rittal 8617.140 80.5 (3.17)
  • Page 108 108 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure Tapping screw M6×12 Torx T30 (Hex) 8 N·m (71 lbf·in) Combi screw M8×30 Hex 20 N·m (14.75 lbf·ft)
  • Page 109 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure 109 Combi screw M4×8 Torx T20 2 N·m (18 lbf·in) +B051 Combi screw M4×8 Torx T20 2 N·m (18 lbf·in) Combi screw M4×8 Torx T20 2 N·m (18 lbf·in)
  • Page 110 110 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure M6 Serpress 8 N·m (71 lbf·in) M6 Serpress 8 N ·m (71 lbf·in) Screw M10x30 and washer Combi screw M8 Combi screw M8 24 N·m (17.70 lbf·ft) 24 N·m (17.70 lbf·ft)
  • Page 111 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure 111 M10×30 Combi screw M4×8 Torx T20 2 N·m (18 lbf·in) Combi screw M12×25 70 N·m (52 lbf·ft) Combi screw M4×8 Torx T20 2 N·m (18 lbf·in)
  • Page 112 112 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure Connecting the motor cables and installing the shrouds...
  • Page 113 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure 113...
  • Page 114 114 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure Combi screw M4×10 Torx T20 2 N·m (18 lbf·in) Combi screw M6×20 Torx T25 2 N·m (18 lbf·in) Combi screw M6×20 Torx T25 2 N·m (18 lbf·in)
  • Page 115 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure 115 Connecting the input power cables and installing the shrouds UDC+ UDC+ UDC+ UDC- UDC- UDC- L1/U1 L1/U1 L3/W1 L3/W1 L2/V1 L1/U1 Hex screw M12×35 L2/V1 L2/V1 full thread...
  • Page 116 116 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure UDC+ UDC- L3/W1 L2/V1 L1/U1 Combi screw M4×10 Torx T20 2 N·m (18 lbf·in) Combi screw M4×10 Torx T20 2 N·m (18 lbf·in) Combi screw M6×20 Torx T25 2 N·m (18 lbf·in)
  • Page 117 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure 117 Connecting the external control cables to the control unit...
  • Page 118 118 Step-by-step drawings for an installation example of standard drive configuration in Rittal VX25 800 mm wide enclosure Installing the air baffles and removing the cardboard covers...
  • Page 119 Product and service inquiries Address any inquiries about the product to your local ABB representative, quoting the type designation and serial number of the unit in question. A listing of ABB sales, support and service contacts can be found by navigating to www.abb.com/searchchannels.
  • Page 120 Contact us www.abb.com/drives www.abb.com/drivespartners 3AXD50000212446 Rev E (MUL) 2021-01-13...
