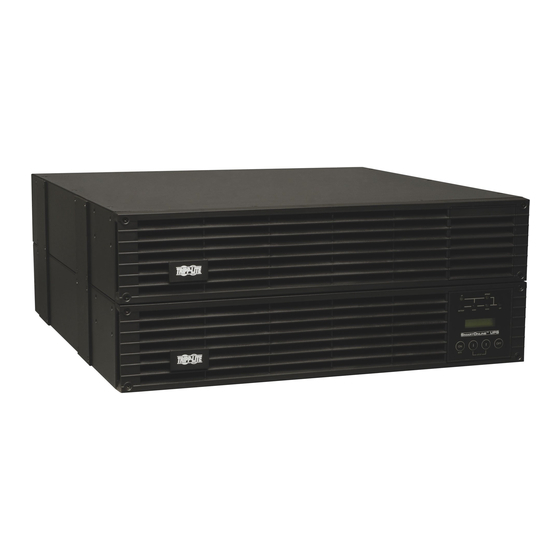

Tripp-Lite SmartOnline Single-Phase 6kVA Manuel Du Propriétaire

Masquer les pouces Voir aussi pour SmartOnline Single-Phase 6kVA:

Publicité

Liens rapides

Télécharger ce manuel
Intelligent True On-Line UPS Systems (Rackmount/Tower)
• Includes UPS system with internal battery system (5&6kVA), detachable PDU and detachable
Important Safety Warnings
Mounting
Features
Connection
Optional Connection
Manual Bypass Operation
Operation
Internal Battery Replacement
Storage and Service
Warranty and Warranty Registration
Español
Français
Ðóññêèé
201207113 933070.indb 1
Owner's Manual
SmartOnline™
Single-Phase 5kVA–6kVA
parallel PDU modules (6kVA) • Rackmount and tower adaptable
Not suitable for mobile applications.
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2012 Tripp Lite. All rights reserved. SmartOnline is a trademark of Tripp Lite.
