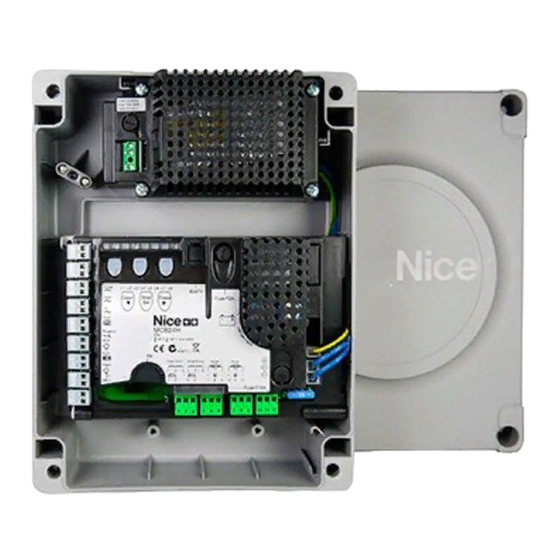

Nice MC824H Manuel D'utilisation
Masquer les pouces
Voir aussi pour MC824H:
- Instructions et avertissements pour l'installation et l'utilisation (88 pages) ,
- Notice simplifiee (3 pages) ,
- Guide rapide (2 pages)
Manuels Connexes pour Nice MC824H
Sommaire des Matières pour Nice MC824H
- Page 1 MC824H Fonctions programmables avec l’utilisation du programmateur Oview STF MC824H – Rev01 Firmware: TF02 Run – 1...
- Page 2 FONCTIONS COMMUNES Ce paramètre permet d’attribuer à l’automatisme un nom différent de l’original de manière à en faciliter l’identification (ex. « por- tail côté nord »). Il est possible d’utiliser un nom de 24 caractères maximum, espaces compris. Ensemble Ce paramètre peut être configuré avec une valeur comprise entre 0 et 63 la valeur configurée à l’usine est « 0 ». L’ensemble est un numéro qui doit être attribué...
- Page 3 FONCTIONS DE LA LOGIQUE Installation Recherche bluebus Cette fonction permet de lancer la procédure d’apprentissage des dispositifs connectés à l’entrée Bluebus et à l’entrée HALTE de la logique de commande d’un automatisme. Important – Pour activer la recherche des dispositifs il faut appuyer sur la touche «...
- Page 4 • décalage ouverture Cette fonction, exprimée en impulsions encodeur, permet de programmer le décalage en ouverture (espace que doit accomplir le vantail 2, avant que commence l’ouverture du vantail 1). Pour programmer le décalage, il faut choisir la valeur désirée en uti- lisant les touches p et q, puis mémoriser en pressant la touche «...
- Page 5 obtenir deux résultats : a) exécution de la fermeture automatique avec respect du temps programmé dans la fonction « temps de préclignotement », si au moment de la coupure de courant le compte à rebours du temps susdit était en cours ; b) exécution de la manœuvre de Fermeture si au moment de la coupure de courant une fermeture automatique était en court et que la manœuvre n’avait pas été...
- Page 6 la phase initiale. À la fin de la phase de démarrage, la manœuvre se poursuit avec une rampe d’accélération progressive. Cette fonction est utile en présence de frottements statiques élevés (par exemple, neige ou glace qui bloquent l’automatisme). Pro- grammation paramètre : choisir la valeur désirée, en utilisant les touches p et q, puis presser la touche « OK ». •...
- Page 7 touches p et q, puis presser la touche « OK ». Coup de bélier Ce paramètre est de type ON / OFF ; la valeur configurée à l’usine est « OFF ». En configurant cette fonction sur (ON), avant que commence la manœuvre d’ouverture (en partant de la position de portail fermé), une brève manœuvre de fermeture est activée de manière à...
- Page 8 fonctionnement programmée. Entrée configurée comme normalement ouverte. Ouverture Ouverture À l’envoi de cette commande, la logique de programmer la modalité de fonctionne- com mande fait exécuter à l’automatisme la ment désirée, en choisissant dans le Ta - manœuvre d’Ouverture jusqu’à ce que soit at - bleau 1-C («...
- Page 9 fonctionnement…) commande > installation > cotes > ouverture partielle 3). La succession des manœuvres s’ef- fectue dans l’ordre établi dans la modalité de fonctionnement programmée. Entrée configurée comme normalement ouverte. Ouvrir et bloquer Ouverture À l’envoi de cette commande, la logique de programmer la modalité...
- Page 10 Ouv. fonct. collectif À l’envoi de cette commande, la logique de commande fait exécuter à l’automatisme uni- quement la manœuvre d’Ouverture jusqu’à ce que soit atteinte la cote programmée dans la fonction « ouverture » (Fonctions logique de commande > installation > cotes > ouverture). Note –...
- Page 11 Configuration COMMANDES Cette option regroupe les catégories de commandes associables aux entrées 1 - 2 - 3 (se référer à la section « configuration entrées - Tableau 1 » pour vérifier les commandes disponibles). Chaque catégorie de commande présente différentes modalités de fonctionnement décrites dans un tableau (1-A, 1-B, etc.) : Pas à...
- Page 12 Mode « industriel » Exécution de la séquence « ouverture en semi-automatique - fermeture avec commande maintenue ». Ouverture Dans cette catégorie de commande, il est possible de choisir une des modalités de fonctionnement décrites dans le Tableau 1-C. TABLEAU1-C: CONFIGURATION COMMANDES MODALITÉ...
- Page 13 Halte en fermeture Dans cette catégorie de commande, il est possible de choisir une des modalités de fonctionnement décrites dans le Tableau 1-F. TABLEAU 1-F: CONFIGURATION COMMANDES MODALITÉ DE FONCTIONNEMENT DESCRIPTION Halte À la réception de la commande, la logique de commande bloque instantanément la manœuvre de Fermeture en cours.
- Page 14 éclairage automatique Cette fonction est du type ON/OFF. Important – Pour des rai- sons de sécurité, l’éclairage n’étant pas réglé par un tempori- sateur, il est conseillé d’utiliser une lampe appropriée capable de supporter la chaleur de la lumière émise. Sortie active 24 Vcc / max.
- Page 15 canal radio n°4 Si ce canal radio est sélectionné pour la configuration de la sortie 1 (flash), à l’envoi d’une commande avec l’émetteur, ce canal s’active. Cette modalité est utile en cas d’installation de dispositifs extérieurs dans la même installation (par exemple, une lumière auxiliaire) à...
- Page 16 serrure électrique 1 Quand cette fonction est programmée, lorsque la manœuvre d’Ouverture est exécutée, la serrure électrique s’active pen- dant un temps égal à celui programmé dans la fonction « temps serrure électrique - configuration sorties ». Sortie active 12 Vca / max. 15 VA ventouse 1 Quand cette fonction est programmée, la ventouse s’active quand l’automatisme est en position de Fermeture maximum.
- Page 17 AVERTISSEMENT – Si dans le récepteur de la logique de commande ce canal radio n’est pas libre parce qu’une com- mande y a déjà été mémorisée, quand on active le canal avec l’émetteur, la logique de commande active exclusivement la sortie programmée, en ignorant la commande vers le moteur.
- Page 18 feu rouge Cette fonction indique l’activité de l’automatisme durant les phases d’une manœuvre de Fermeture : clignotement lent = exécution de la manœuvre de Fermeture ; lumière fixe automatisme dans position Fermeture maximum ; lumière éteinte = automatisme dans d’autres positions. Sortie active 24 Vcc / max.
- Page 19 Temps serrure électrique Ce paramètre est exprimé en secondes et peut être configuré avec une valeur comprise entre 0 et 10 s ; la valeur configurée à l’usine est de 2 s. Cette fonction permet de programmer le temps d’activation de la serrure électrique après le début de la manœuvre d’ouverture (en partant de la position de portail fermé).
- Page 20 ALIMENTATION : Indique le type de source électrique utilisée par l’automatisme : sec- teur électrique (120/230 Vca) ou batterie tampon (24 Vcc) ERREURS MÉMOIRE : Fonctions Indique la présence d’une erreur dans les données mémorisées, relatives aux fonctions programmables avec l’Oview. Bluebus Indique la présence d’une erreur dans les données mémorisées, re - latives à...
- Page 21 Diagnostic dispositifs BlueBus Cette fonction permet d’afficher le type de dispositif, l’état de fonctionnement et la configuration des dispositifs connectés à la sortie Bluebus. Ces paramètres sont décrits dans le Tableau 7. TABLEAU 7: DIAGNOSTIC dispositifs BlueBus PARAMÈTRE DESCRIPTION Bluebus PHOTOCELLULES : PHOTO Indique si la photocellule est présente, son état de fonctionnement et...
- Page 22 Pour effectuer la mise à jour, procéder de la façon suivante : 01. Télécharger le fichier de mise à jour du micrologiciel (la mise à jour du logiciel est disponible sur le site internet www.nice- service.) ;...
