Page 4 TE 70-AVR Original-Bedienungsanleitung ........
Page 5 • Die beiliegende Bedienungsanleitung entspricht dem aktuellen Stand der Technik zum Zeitpunkt der Drucklegung. Finden Sie immer die aktuelle Version online auf der Hilti Produktseite. Folgen Sie hierzu dem Link oder dem QR-Code in dieser Bedienungsanleitung, gekennzeichnet mit dem Symbol •...
Page 6 Die Nummerierung in Abbildungen weisen auf wichtige Arbeitsschritte oder für Arbeitsschritte wichtige Bauteile hin. Im Text werden diese Arbeitsschritte oder Bauteile mit entsprechenden Nummern hervorgehoben, z. B. (3). Positionsnummern werden in der Abbildung Übersicht verwendet und verweisen auf die Num- mern der Legende im Abschnitt Produktübersicht.
Page 7 ▶ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. ▶ Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen.
Page 8 Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. ▶ Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
Page 9 ▶ Staub, der beim Schleifen, Schmirgeln, Schneiden und Bohren entsteht, kann gefährliche Chemikalien enthalten. Einige Beispiele sind: Blei oder Farben auf Bleibasis; Ziegel, Beton und andere Mauer- werksprodukte, Naturstein und andere silikathaltige Produkte; Bestimmte Hölzer, wie Eiche, Buche und chemisch behandeltes Holz; Asbest oder asbesthaltige Materialien. Bestimmen Sie die Exposition des Bedieners und umstehender Personen durch die Gefahrenklasse der Materialien, an denen gearbeitet wird.
Page 10 Lassen Sie den Kombihammer vom Hilti Service Serviceanzeige blinkt rot. reparieren. Lieferumfang Kombihammer, Seitenhandgriff, Bedienungsanleitung. Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter: www.hilti.group | USA: www.hilti.com Technische Daten Bemessungsspannung, Bemessungsstrom, Frequenz und/oder Bemessungsaufnahme entnehmen Sie bitte ihrem länderspezifischen Typenschild.
Page 11 ▶ Setzen Sie das Werkzeug ein /nehmen Sie das Werkzeug heraus. Bohren ohne Schlag Das Bohren ohne Schlag ist mit Werkzeugen mit speziellem Einsteckende möglich. Aus dem Hilti Werkzeugprogramm sind solche Werkzeuge verfügbar. Mit der Schnellspannaufnahme können zum Beispiel Holzbohrer oder Stahlbohrer mit Zylinderschaft eingespannt und ohne Schlag gebohrt werden.
Page 12 Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. • Bei Beschädigungen und/oder Funktionsstörungen das Produkt nicht betreiben. Sofort vom Hilti Service reparieren lassen. • Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.
Page 13 Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. ▶ Werfen Sie Elektrowerkzeuge, Elektronische Geräte und Akkus nicht in den Hausmüll! RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Page 14 The accompanying documentation corresponds to the current state of the art at the time of printing. Please always check for the latest version on the product’s page on Hilti’s website. To do this, follow the link or scan the QR code in this documentation, marked with the symbol •...
Page 15 Item reference numbers are used in the overview illustration and refer to the numbers used in the key in the product overview section. This symbol is intended to draw your special attention to certain points for handling the product. Product-dependent symbols 1.3.1 Symbols on the product The following symbols are used on the product:...
Page 16 ▶ If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock. Personal safety ▶ Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.
Page 17 Safety instructions when using long drill bits ▶ Never operate at higher speed than the maximum speed rating of the drill bit. At higher speeds, the bit is likely to bend if allowed to rotate freely without contacting the workpiece, resulting in personal injury.
Page 18 Have the combihammer repaired by Hilti Service. Items supplied Combihammer, side handle, operating instructions. Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group | USA: www.hilti.com Technical data For rated voltage, rated current, frequency and/or input power, refer to the country-specific type identification plate.
Page 19 ▶ Fit the side handle. Fitting / removing the accessory tool The use of unsuitable grease may cause damage to the tool. Use only genuine Hilti grease. Always check the accessory tool for damage and uneven wear before each use; replace if necessary.
Page 20 Drilling without hammer action is possible when accessory tools with a special connection end are used. Tools of this kind are available from the Hilti tools range. When the keyless quick-release chuck is fitted, smooth-shank drill bits for wood or steel, for example, can be used to drill without hammer action.
Page 21 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
Page 22 La documentation ci-jointe correspond à l'état actuel de la technique à la date d'impression. Veuillez toujours consulter la dernière version sur la page du produit sur le site Internet de Hilti. Pour ce faire, suivez le lien ou scannez le code QR dans la documentation, indiqué par le symbole •...
Page 23 Explication des symboles 1.2.1 Avertissements Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés : DANGER DANGER ! ▶ Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort. AVERTISSEMENT AVERTISSEMENT ! ▶...
Page 24 Tours par minute Tours par minute Diamètre Courant alternatif Le produit prend en charge la transmission de données sans fil qui est compatible avec les plates-formes iOS et Android. Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité et instructions, illustrations et caractéris- tiques techniques, qui accompagnent cet outil électroportatif.
Page 25 ▶ Éviter une mise en service par mégarde. S'assurer que l'outil électroportatif est arrêté avant de le brancher à la source de courant et/ou à l'accu, de le prendre ou de le porter. Le fait de porter l'outil électroportatif avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement peut entraîner des accidents.
Page 26 Consignes de sécurité lors de l'utilisation de la mèche longue ▶ Ne jamais travailler avec une vitesse de rotation plus élevée que la vitesse de rotation maximale autorisée pour la mèche. En cas de vitesse de rotation plus élevée, la mèche risque de se déformer légèrement si elle peut tourner librement sans contact avec la pièce travaillée et entraîner des blessures.
Page 27 Hilti. Éléments fournis Perforateur-burineur, poignée latérale, mode d'emploi. D'autres produits système autorisés pour votre produit peuvent être obtenus auprès de Hilti Store ou sous : www.hilti.group | États-Unis : www.hilti.com Caractéristiques techniques Les données de tension nominale, courant nominal, fréquence et / ou consommation nominale figurent sur la plaque signalétique spécifique au pays.
Page 28 TE 70AVR Génération de produit Poids selon la procédure EPTA 01 8,3 kg Énergie libérée par coup selon la procédure EPTA 05 11,5 J Ø Mèche de forage 12 mm … 55 mm Ø Mèche à bois 10 mm … 32 mm Ø...
Page 29 Perçage sans percussion Le perçage sans percussion est possible avec des outils pourvus d'un emmanchement spécial. De tels outils sont disponibles dans la gamme d'outils Hilti. Le mandrin auto-serrant permet par exemple d'insérer une mèche à bois ou pour acier avec queue cylindrique et de percer sans percussion.
Page 30 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group. Transport et entreposage •...
Page 31 Vous trouverez à la fin de cette documentation, sous forme de code QR, un lien menant au tableau RoHS. Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Istruzioni originali...
Page 32 Il manuale d'istruzioni allegato corrisponde allo stato attuale della tecnica al momento della stampa. La versione più aggiornata è sempre disponibile online sulla pagina del prodotto Hilti. A tale scopo, utilizzare il link o il codice QR nel presente manuale d'istruzioni, contrassegnato dal simbolo •...
Page 33 Classe di protezione II (doppio isolamento) Numero di giri a vuoto nominale Rotazioni al minuto Rotazioni al minuto Diametro Corrente alternata Il prodotto supporta trasmissione dei dati wireless compatibile con piattaforme iOS e Android. Sicurezza Indicazioni generali di sicurezza per attrezzi elettrici ATTENZIONE Leggere tutte le indicazioni di sicurezza, istruzioni, illustrazioni e dati tecnici, in dotazione con il presente attrezzo elettrico.
Page 34 antinfortunistiche antiscivolo, l'elmetto di protezione o le protezioni acustiche, a seconda dell'impiego previsto per l'attrezzo, si potrà ridurre il rischio di lesioni. ▶ Evitare l'accensione involontaria dell'attrezzo. Accertarsi che l'attrezzo elettrico sia spento prima di collegare l'alimentazione di corrente e/o la batteria, prima di prenderlo o trasportarlo. Comportamenti come tenere il dito sopra l'interruttore durante il trasporto o collegare l'attrezzo acceso all'alimentazione di corrente possono essere causa di incidenti.
Page 35 Indicazioni di sicurezza in caso di utilizzo di punta lunga ▶ Non lavorare in alcun caso con un numero di giri più elevato rispetto a quello massimo ammesso per la punta. In caso di numeri di giri più elevati, la punta potrebbe piegarsi leggermente, qualora possa essere ruotata liberamente senza alcun contatto con il pezzo in lavorazione e provocare lesioni.
Page 36 Hilti. Dotazione Martello combinato, impugnatura laterale, manuale d'istruzioni. Altri prodotti di sistema, omologati per il vostro prodotto, sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group | USA: www.hilti.com Dati tecnici Tensione nominale, corrente nominale, frequenza e/o assorbimento di potenza nominale vanno desunti dalla targhetta specifica del proprio Paese.
Page 37 d'esercizio del trasformatore o generatore deve essere sempre compresa tra il +5% e il -15% della tensione nominale dell'attrezzo. TE 70AVR Generazione prodotto Peso secondo la procedura EPTA 01 8,3 kg Energia per colpo singolo secondo la procedura EPTA 05 11,5 J Ø...
Page 38 Inserimento/rimozione dell'utensile L'uso di un grasso non adatto può danneggiare l'attrezzo. Utilizzare solamente grasso originale Hilti. Prima di ogni utilizzo, controllare che l'utensile non presenti alcun danneggiamento e/o tracce di usura anomala e, all'occorrenza, procedere alla sostituzione. ▶ Inserire l'utensile/estrarre l'utensile.
Page 39 Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori per il vostro prodotto sono disponibili presso il vostro Hilti Store di fiducia o all'indirizzo internet www.hilti.group. Trasporto e magazzinaggio •...
Page 40 Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti provvede al ritiro dei vecchi attrezzi ed al loro riciclaggio. Per informazioni al riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente Hilti.
Page 41 La documentación adjunta corresponde al estado actual de la técnica en el momento de la impresión. Compruebe siempre la última versión en la página del producto de la página web de Hilti. Para ello siga el enlace o escanee el código QR que figura en esta documentación y que se indica con el símbolo •...
Page 42 Clase de protección II (aislamiento doble) Número de referencia de revoluciones en vacío Revoluciones por minuto Revoluciones por minuto Diámetro Corriente alterna El producto permite la transferencia de datos inalámbrica, compatible con plataformas iOS y Android. Seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones y datos técnicos correspondientes a esta herramienta eléctrica.
Page 43 ▶ Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de seguridad personal adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco de protección o protección para los oídos.
Page 44 Indicaciones de seguridad para taladradoras Indicaciones de seguridad para todos los trabajos ▶ Utilice protección para los oídos al taladrar con percusión. El ruido constante puede reducir la capacidad auditiva. ▶ Utilice la empuñadura adicional. La pérdida del control puede causar lesiones. ▶...
Page 45 Encargue la reparación del martillo combinado al Servicio Técnico de Hilti. Suministro Martillo combinado, empuñadura lateral, manual de instrucciones. Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group | EE. UU.: www.hilti.com 2063038 Español...
Page 46 Datos técnicos La tensión nominal, la intensidad nominal, la frecuencia y/o la potencia nominal figuran en la placa de identificación específica del país. Si se utiliza con un generador o transformador, la potencia útil debe ser al menos el doble de la potencia nominal indicada en la placa de identificación de la herramienta.
Page 47 ▶ Inserte o extraiga el útil. Taladrar sin percusión Se puede taladrar sin percusión con útiles que presenten un extremo de inserción especial. Hilti ofrece en su gama útiles de este tipo. Con el alojamiento de cierre rápido se pueden, por ejemplo, fijar brocas para madera o brocas para acero con vástago cilíndrico y taladrar sin percusión.
Page 48 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y material de consumo originales. Puede encontrar piezas de repuesto, consumibles y accesorios para su producto que nosotros mismos comercializamos en Hilti Store o en: www.hilti.group. Transporte y almacenamiento •...
Page 49 Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
Page 50 O Manual de instruções fornecido corresponde ao actual avanço tecnológico no momento da impressão. Encontra a versão actual sempre online, na página de produtos Hilti. Para o efeito, siga a hiperligação ou o código QR neste Manual de instruções, identificado com o símbolo •...
Page 51 A numeração nas imagens indica passos de trabalho importantes ou componentes importantes para os passos de trabalho. No texto, estes passos de trabalho ou componentes são realçados com os respectivos números, p. ex. (3). Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do produto.
Page 52 ▶ As ferramentas eléctricas não devem ser expostas à chuva nem à humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. ▶ Não use o cabo de ligação para transportar, pendurar ou desligar a ferramenta eléctrica da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes em movimento.
Page 53 ▶ Mantenha punhos e respectivas superfícies secos, limpos e isentos de óleo e gordura. Punhos e superfícies afins escorregadios não permitem um manuseamento e controlo seguro da ferramenta eléctrica em situações imprevistas. Manutenção ▶ A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais.
Page 54 ▶ Pó produzido ao rectificar, lixar, cortar e furar pode conter produtos químicos perigosos. Alguns exemplos são: Chumbo ou tintas à base de chumbo; Tijolo, betão e outros produtos de alvenaria, pedra natural e outros produtos que contenham silicatos; Determinadas madeiras, como carvalho, faia e madeira tratada quimicamente;...
Page 55 Assistência Técnica Hilti. Incluído no fornecimento Martelo combinado, punho auxiliar, manual de instruções. Poderá encontrar outros produtos de sistema aprovados para o seu produto no seu Hilti Store ou em: www.hilti.group | EUA: www.hilti.com Características técnicas Consulte a tensão nominal, corrente nominal, frequência e/ou potência nominal na sua placa de características específica do país.
Page 56 Colocar/retirar o acessório A utilização de uma massa lubrificante não adequada pode provocar danos na ferramenta. Utilize apenas massa lubrificante original da Hilti. Verifique o acessório quanto a danos e desgaste irregular antes de cada utilização e, se necessário, substitua-o.
Page 57 Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Localização de avarias Avaria Causa possível Solução...
Page 58 As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.
Page 59 De meegeleverde handleiding komt overeen met de actuele stand van de techniek op het tijdstip op het moment van druk. De actuele versie vindt u altijd online op de Hilti productpagina. Volg hiervoor de link of de QR-code in deze handleiding, gemarkeerd met het symbool •...
Page 60 1.2.3 Symbolen in afbeeldingen De volgende symbolen worden in afbeeldingen gebruikt: Deze cijfers verwijzen naar de betreffende afbeelding aan het begin van deze handleiding. De nummering in afbeeldingen duidt op belangrijke arbeidsstappen of onderdelen die belangrijk zijn voor arbeidsstappen. In de tekst van worden deze arbeidsstappen of onderdelen met over- eenkomstige nummers geaccentueerd, bijv.
Page 61 elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. ▶ Voorkom contact van het lichaam met geaarde oppervlakken van bijvoorbeeld buizen, verwarmin- gen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is.
Page 62 voordat u het apparaat gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. ▶ Houd snijgereedschappen scherp en schoon. Zorgvuldig onderhouden snijgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. ▶ Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen enz. uitsluitend conform deze aanwijzingen.
Page 63 ▶ Gebruik een veiligheidsbril. Afgesplinterd materiaal kan lichamelijk letsel en oogletsel veroorzaken. ▶ Stof, dat bij het slijpen, schuren, snijden en boren ontstaat, kan gevaarlijke chemicaliën bevatten. Enkele voorbeelden zijn: Lood of verf op loodbasis; Baksteen, beton en andere metselproducten, natuursteen en andere silicaat bevattende producten;...
Page 64 Laat de combihamer door de Hilti Service repare- ren. Standaard leveringsomvang Combihamer, zijhandgreep, handleiding. Andere voor uw product vrijgegeven systeemproducten vindt u in uw Hilti Store, of onder: www.hilti.group | USA: www.hilti.com Technische gegevens Nominale spanning, nominale stroom, frequentie en/of nominaal opgenomen vermogen zijn te vinden op het landsspecifieke typeplaatje.
Page 65 Boren zonder slag Het boren zonder slag is mogelijk met gereedschap met een speciaal insteekeinde. In het gereed- schapsassortiment van Hilti zijn dergelijke gereedschappen beschikbaar. Met de snelspanboorkop kunnen bijvoorbeeld hout- of staalboren met gewone ronde schacht worden ingespannen en kan zonder slag worden geboord.
Page 66 Regelmatig alle zichtbare delen op beschadiging en de bedieningselementen op hun correcte werking controleren. • Bij beschadigingen en/of functiestoringen het product niet gebruiken. Direct door Hilti Service laten repareren. • Na verzorgings- en onderhoudswerkzaamheden alle afschermingen aanbrengen en hun werking contro- leren.
Page 67 Recycling Hilti apparaten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk. In een groot aantal landen neemt Hilti uw oude apparaat voor recycling terug. Vraag hiernaar bij de klantenservice van Hilti of bij uw verkoopadviseur.
Page 68 Οι συνημμένες οδηγίες χρήσης αντιστοιχούν στο τρέχον επίπεδο της τεχνολογίας τη στιγμή της εκτύπωσης. Μπορείτε να βρίσκετε πάντα την τρέχουσα έκδοση online στη σελίδα προϊόντων της Hilti. Χρησιμοποιήστε για αυτόν τον σκοπό τον σύνδεσμο ή τον κωδικό QR σε αυτές τις οδηγίες χρήσης, που επισημαίνεται με το σύμβολο...
Page 69 1.2.3 Σύμβολα σε εικόνες Στις εικόνες χρησιμοποιούνται τα ακόλουθα σύμβολα: Αυτοί οι αριθμοί παραπέμπουν στην εκάστοτε εικόνα στην αρχή αυτών των οδηγιών χρήσης. Η αρίθμηση στις εικόνες παραπέμπει σε σημαντικά βήματα εργασίας ή σε εξαρτήματα σημαντικά για τα βήματα εργασίας. Στο κείμενο επισημαίνονται αυτά τα βήματα εργασίας ή τα εξαρτήματα με...
Page 70 ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί μετατροπές και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. ▶ Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας, όταν το σώμα σας είναι...
Page 71 ▶ Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και τα αξεσουάρ. Ελέγχετε, εάν τα κινούμενα μέρη λειτουργούν άψογα και δεν μπλοκάρουν, εάν έχουν σπάσει κάποια εξαρτήματα ή έχουν υποστεί τέτοια ζημιά ώστε να επηρεάζεται αρνητικά η λειτουργία του ηλεκτρικού εργαλείου. Δώστε τα χαλασμένα...
Page 72 καλώδιο που βρίσκεται υπό τάση μπορεί να θέσει υπό τάση ακόμη και τα μεταλλικά μέρη του εργαλείου και να προκαλέσει ηλεκτροπληξία. ▶ Αποφύγετε να ακουμπάτε περιστρεφόμενα εξαρτήματα - Κίνδυνος τραυματισμού! ▶ Φοράτε κατά τη χρήση του προϊόντος γυαλιά, προστατευτικό κράνος, ωτοασπίδες και κατάλληλη μάσκα προστασίας...
Page 73 της Hilti. Έκταση παράδοσης Πιστολέτο, πλαϊνή χειρολαβή, οδηγίες χρήσης. Περισσότερα, εγκεκριμένα για το προϊόν σας συστήματα θα βρείτε στο Hilti Store ή στη διεύθυνση: www.hilti.group | ΗΠΑ: www.hilti.com Τεχνικά χαρακτηριστικά Για την ονομαστική τάση, το ονομαστικό ρεύμα, τη συχνότητα ή/και την ονομαστική κατανάλωση...
Page 74 Η διάτρηση χωρίς κρούση είναι δυνατή με εξαρτήματα με ειδική απόληξη. Στο πρόγραμμα εξαρτημάτων της Hilti διατίθενται τέτοια εξαρτήματα. Με το αυτόματο τσοκ μπορείτε για παράδειγμα να τοποθετήσετε τρυπάνια για ξύλο ή σίδηρο με κυλινδρικό άξονα και να κάνετε διατρήσεις χωρίς κρούση.
Page 75 τη λειτουργία τους. Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από εμάς ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group. Μεταφορά και αποθήκευση • Μην μεταφέρετε το ηλεκτρικό εργαλείο με τοποθετημένο εξάρτημα.
Page 76 Μετά από μεγαλύτερης διάρκειας μεταφορά ή αποθήκευση, ελέγξτε πριν από τη χρήση το εργαλείο για ζημιές. Βοήθεια για προβλήματα Σε βλάβες που δεν αναφέρονται σε αυτόν τον πίνακα ή δεν μπορείτε να αποκαταστήσετε μόνοι σας, απευθυνθείτε στο σέρβις της Hilti. Εντοπισμός προβλημάτων Βλάβη Πιθανή αιτία...
Page 77 Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το σέρβις ή τον σύμβουλο πωλήσεων της Hilti.
Page 78 FIGYELMEZTETÉS FIGYELMEZTETÉS ! ▶ Ezzel a szóval hívjuk fel a figyelmet egy olyan lehetséges veszélyre, amely súlyos személyi sérüléshez vagy halálhoz vezethet. VIGYÁZAT VIGYÁZAT ! ▶ Ezzel a szóval hívjuk fel a figyelmet egy lehetséges veszélyhelyzetre, amely személyi sérüléshez vagy anyagi kárhoz vezethet.
Page 79 Biztonság Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást, illusztrált anyagot és műszaki adatot, amelyet ehhez az elektromos kéziszerszámhoz mellékeltek. Az alábbi biztonsági tudnivalók és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérüléshez vezethet.
Page 80 ▶ Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. ▶ Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő...
Page 81 Biztonsági tudnivalók keverőkosarak és keverőszárak használatához ▶ Csak akkor kapcsolja be, illetve ki az elektromos kéziszerszámot, ha a keverőkosár a keverendő anyagban van. Ellenkező esetben elveszítheti a szerszám feletti felügyeletet, és fennáll a sérülés veszélye. Kiegészítő biztonsági tudnivalók fúrókalapácshoz Személyi biztonsági előírások ▶...
Page 82 Javíttassa meg a kombikalapácsot a Hilti Szerviz- ben. Szállítási terjedelem Kombinált kalapács, oldalmarkolat, használati utasítás. A termékéhez jóváhagyott további rendszertartozékokat a Hilti Store helyeken vagy a következő oldalon talál: www.hilti.group | USA: www.hilti.com Műszaki adatok A gép névleges feszültségét, névleges áramfelvételét, frekvenciáját és/vagy névleges teljesítményfel- vételét az adott országra vonatkozó...
Page 83 TE 70AVR Termékgeneráció A 01 EPTA-eljárásnak megfelelő tömeg 8,3 kg Egy ütés energiája az EPTA 05 eljárás szerint 11,5 J Ø kalapácsfúrás esetén 12 mm … 55 mm Ø fa fúrása esetén 10 mm … 32 mm Ø fém fúrása esetén 0 mm …...
Page 84 Betétszerszám behelyezése/kivétele Nem megfelelő gépzsír használata a gép károsodásához vezethet. Csak eredeti Hilti gépzsírt használjon. Használat előtt ellenőrizze a szerszámot, hogy nem sérült-e, illetve található-e rajta egyenetlen kopás. Szükség esetén cserélje ki. ▶ Helyezze be a szerszámot / vegye ki a szerszámot.
Page 85 Rendszeresen ellenőrizze a látható részeket sérülés, illetve a kezelőelemeket kifogástalan működés szempontjából. • Sérülések és/vagy funkciózavar esetén ne működtesse a terméket. Azonnal javíttassa meg a Hilti Szervizben. • Az ápolási és karbantartási munkák után minden védőfelszerelést szereljen fel, és ellenőrizze a gép működését.
Page 86 Ártalmatlanítás Hilti gépek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. ▶ Az elektromos kéziszerszámokat, elektromos készülékeket és akkukat ne dobja a háztartási szemétbe!
Page 87 • Dołączona instrukcja obsługi jest zgodna z aktualnym stanem wiedzy technicznej w momencie oddania do druku. Aktualną wersję można znaleźć online na stronie produktu Hilti. W tym celu należy kliknąć link lub kod QR w niniejszej instrukcji obsługi, oznaczony symbolem •...
Page 88 Klasa ochrony II (podwójna izolacja) Znamionowa jałowa prędkość obrotowa Obroty na minutę Obroty na minutę Średnica Prąd zmienny Produkt obsługuje bezprzewodową transmisję danych, która jest kompatybilna z systemami operacyjnymi iOS i Android. Bezpieczeństwo Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa, zalecenia, jak również...
Page 89 ochronny lub ochraniacze słuchu, w zależności od rodzaju i użytkowania elektronarzędzia, zmniejsza ryzyko obrażeń ciała. ▶ Unikać niezamierzonego uruchomienia elektronarzędzia. Przed podłączeniem elektronarzędzia do sieci elektrycznej i/lub założeniem akumulatora na urządzenie oraz wzięciem urządzenia do ręki lub przenoszeniem go, należy upewnić się, że jest wyłączone. Jeśli podczas przenoszenia elektronarzędzia naciskany jest przełącznik lub podczas podłączania do sieci przełącznik jest wciśnięty, można spowodować...
Page 90 Wskazówki bezpieczeństwa podczas prac z długimi wiertłami ▶ Pod żadnym pozorem nie należy pracować z większą prędkością obrotową, niż maksymalna dopuszczalna prędkość obrotowa wiertła. Przy wyższych prędkościach obrotowych wiertło może się lekko wyginać, jeżeli obraca się poza obrabianym elementem i może prowadzić do obrażeń ciała. ▶...
Page 91 Oddać młot kombi do naprawy w serwisie Hilti. Zakres dostawy Młot kombi, uchwyt boczny, instrukcja obsługi. Więcej dopuszczonych dla urządzenia produktów systemowych znajduje się w centrum Hilti Store lub pod adresem: www.hilti.group | USA: www.hilti.com Dane techniczne Napięcie znamionowe, prąd znamionowy, częstotliwość i/lub znamionowy pobór mocy zamieszczono na tabliczce znamionowej zgodnej z wymaganiami przepisów krajowych.
Page 92 TE 70AVR Generacja produktu Ciężar zgodny z procedurą EPTA 01 8,3 kg Energia pojedynczego udaru zgodna z procedurą EPTA 05 11,5 J Ø Wiertło udarowe 12 mm … 55 mm Ø Wiertło do drewna 10 mm … 32 mm Ø Wiertło do metalu 0 mm …...
Page 93 ▶ Zamocować narzędzie / wyjąć narzędzie. Wiercenie bez udaru Wiercenie bez udaru możliwe jest z zastosowaniem osprzętu ze specjalnym uchwytem wiertła. Hilti oferuje taki osprzęt. Dzięki zastosowaniu szybkozaciskowego uchwytu wiertarskiego możliwe jest np. zamocowanie wiertła do drewna lub do stali z chwytem cylindrycznym oraz wiercenie bez udaru.
Page 94 Po zakończeniu prac konserwacyjnych założyć wszystkie mechanizmy zabezpieczające i skontrolować ich działanie. W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group. Transport i przechowywanie •...
Page 95 Utylizacja Urządzenia Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Pytać należy w punkcie serwisowym Hilti lub doradcy handlowego.
Page 96 • Прилагаемое руководство по эксплуатации соответствует уровню технического прогресса на момент сдачи в печать. Актуальная версия всегда доступна в режиме онлайн на веб-сайте Hilti с описанием изделия. Для этого перейдите по ссылке или QR-коду, приводимым в настоящем руководстве по эксплуатации с обозначением символом...
Page 97 Соблюдать руководство по эксплуатации Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроинструменты и аккумуляторы вместе с бытовым мусором! 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти цифры указывают на соответствующее изображение в начале данного руководства. Нумерация...
Page 98 Безопасность рабочего места ▶ Следите за чистотой и хорошей освещенностью на рабочем месте. Беспорядок на рабочем месте или плохое освещение могут привести к несчастным случаям. ▶ Не используйте электроустройство/электроинструмент во взрывоопасной зоне, где имеются горючие жидкости, газы или пыль. При работе электроустройство/электроинструмент искрит, и искры...
Page 99 пользователем электроинструмента. Неосторожное обращение может в течение долей секунды стать причиной получения тяжелых травм. Использование и обслуживание электроинструмента ▶ Не допускайте перегрузки электроинструмента. Используйте электроинструмент, предна- значенный именно для данной работы. Соблюдение этого правила обеспечит более высокое качество и безопасность работы в указанном диапазоне мощности. ▶...
Page 100 Указания по технике безопасности при использовании насадок-мешалок и смесителей ▶ Включайте или выключайте электроинструмент только тогда, когда насадка-мешалка нахо- дится в смешиваемом материале. В противном случае возможна потеря контроля и получение травм. Дополнительные указания по технике безопасности при работе с перфоратором Безопасность...
Page 101 Комбинированный перфоратор, боковая рукоятка, руководство по эксплуатации. Другие системные принадлежности, допущенные для использования с этим изделием, вы можете найти в Hilti Store или на сайте www.hilti.group | США: www.hilti.com Технические данные Номинальное напряжение, номинальный ток, частота и/или номинальная потребляемая мощ- ность...
Page 102 инструмента. Рабочее напряжение трансформатора или генератора должно всегда находиться в диа- пазоне между +5 % и -15 % номинального напряжения электроинструмента. TE 70AVR Поколение изделия Масса согласно методу EPTA 01 8,3 кг Энергия одиночного удара согласно методу EPTA 05 11,5 Дж Ø...
Page 103 Сверление без удара Сверление без удара возможно с помощью рабочих инструментов со специальным хвостовиком. Вы можете найти подходящую оснастку в каталоге рабочих инструментов Hilti. В быстрозажимном патроне можно зажать, например, сверло по дереву или стали с цилиндри- ческим хвостовиком и выполнять сверление без удара.
Page 104 приспособления на место и проверьте их исправное функционирование. Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного изделия вы можете найти в Hilti Store или смотрите на www.hilti.group. Транспортировка и хранение •...
Page 105 последующей переработки). Во многих странах фирма Hilti уже организовала прием старых (электро) инструментов (изделий) для утилизации. Дополнительную информацию по этому вопросу можно получить в отделе по обслуживанию клиентов или у консультантов по продажам фирмы Hilti. ▶ Не выбрасывайте электрические инструменты, электронные устройства/приборы и аккуму- ляторы вместе с обычным мусором! RoHS (Директива...
Page 106 účelem. • Přiložený návod k obsluze odpovídá aktuálnímu stavu technických poznatků v okamžiku tisku. Aktuální verzi najdete vždy online na stránce s výrobky Hilti. K tomu použijte odkaz nebo QR kód v tomto návodu k obsluze, označený symbolem •...
Page 107 Číslování na obrázcích odkazují na důležité pracovní kroky nebo pro pracovní kroky důležité součásti. V textu jsou tyto pracovní kroky nebo součásti zvýrazněny příslušnými čísly, např. (3). Čísla pozic jsou uvedená na obrázku Přehled a odkazují na čísla z legendy v části Přehled výrob- Tato značka znamená, že byste měli manipulaci s výrobkem věnovat zvláštní...
Page 108 horkem, olejem, ostrými hranami a pohyblivými díly. Poškozené nebo zamotané síťové kabely zvyšují riziko úrazu elektrickým proudem. ▶ Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, které jsou vhodné i pro venkovní použití. Použití prodlužovacího kabelu, který je vhodný pro venkovní použití, snižuje riziko úrazu elektrickým proudem.
Page 109 ▶ Při práci, při níž nástroj nebo šrouby mohou zasáhnout skryté elektrické rozvody nebo vlastní přívodní kabel, držte elektrické nářadí jen za izolované plochy pro uchopení. Kontakt s vedením pod proudem může uvést pod napětí i kovové díly nářadí, což by mohlo způsobit úraz elektrickým proudem. Bezpečnostní...
Page 110 Nechte kombinované kladivo opravit v servisu Hilti. Obsah dodávky Kombinované kladivo, postranní rukojeť, návod k obsluze. Další systémové produkty schválené pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group | USA: www.hilti.com. Technické údaje Jmenovité napětí, jmenovitý proud, frekvenci a/nebo jmenovitý příkon najdete na typovém štítku určeném pro vaši zemi.
Page 111 ▶ Namontujte postranní rukojeť. Nasazení/vyjmutí nástroje Použití nevhodného tuku může způsobit škody na nářadí. Používejte pouze originální tuk Hilti. Před každým použitím zkontrolujte nástroj, zda není poškozený nebo nerovnoměrně opotřebený, a v případě potřeby ho vyměňte.
Page 112 Vrtání bez příklepu Vrtání bez příklepu je možné s nástroji se speciální upínací stopkou. Tyto nástroje jsou obsažené v sortimentu nástrojů Hilti. Pomocí rychloupínacího sklíčidla lze například upnout vrtáky do dřeva nebo vrtáky do oceli s válcovou stopkou a vrtat bez příklepu.
Page 113 Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete v Hilti Store nebo na: www.hilti.group.
Page 114 Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. ▶ Nevyhazujte elektrické nářadí, elektronická zařízení a akumulátory do smíšeného odpadu! RoHS (směrnice o omezení...
Page 115 POZOR POZOR ! ▶ Označenie možnej nebezpečnej situácie, ktorá môže viesť k telesným poraneniam alebo k vecným škodám. 1.2.2 Symboly v návode na používanie V tomto návode na používanie sa používajú nasledujúce symboly: Dodržiavajte návod na používanie Upozornenia týkajúce sa používania a iné užitočné informácie Zaobchádzanie s recyklovateľnými materiálmi Elektrické...
Page 116 Bezpečnosť Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné upozornenia, pokyny, obrázky a technické údaje týkajúce sa toto elektrického náradia. Nedbalosť pri dodržiavaní uvedených pokynov a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo závažné poranenia. Všetky bezpečnostné...
Page 117 ▶ Neuspokojte sa pocitom falošnej bezpečnosti a nekonajte v rozpore s bezpečnostnými pravidlami pre elektrické náradie, aj keď máte dostatok skúseností s používaním elektrického náradia. Nedbalé konanie sa môže v zlomkoch sekundy zmeniť na ťažký úraz. Používanie a starostlivosť o elektrické náradie ▶...
Page 118 ▶ Pri prerážacích prácach zaistite oblasť prác aj na protiľahlej strane. Vybúrané časti môžu vypadnúť a/alebo spadnúť a poraniť iné osoby. ▶ Výrobok vždy pevne držte obidvomi rukami za určené rukoväti. Rukoväti udržujte suché a čisté. ▶ Keď vykonávate práce, pri ktorých sa môže pracovný nástroj dostať do styku so skrytými elektrickými vedeniami, držte výrobok za izolované...
Page 119 Hilti. Rozsah dodávky Kombinované kladivo, bočná rukoväť, návod na používanie. Ďalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group | USA: www.hilti.com Technické údaje Menovité napätie, menovitý prúd, frekvenciu a/alebo menovitý príkon nájdete na typovom štítku špecifickom pre danú...
Page 120 Vŕtanie bez príklepu Vŕtanie bez príklepu je možné s nástrojmi so špeciálnym zásuvným koncom. Tieto vkladacie nástroje nájdete v sortimente nástrojov Hilti. Pomocou rýchloupínania možno napríklad upnúť vrtáky do dreva alebo vrtáky do ocele s valcovou stopkou a vŕtať bez príklepu.
Page 121 Aby bola zaistená bezpečná prevádzka, používajte len originálne náhradné súčiastky a spotrebné materiály. Nami schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group. Doprava a skladovanie •...
Page 122 Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. ▶ Elektrické prístroje, elektronické zariadenia a akumulátory nedávajte do domáceho odpadu! Slovenčina...
Page 123 • Priložene upute za uporabu odgovaraju trenutnom stanju tehnike u vrijeme tiskanja. Aktualnu verziju uvijek možete pronaći online na Hilti stranici proizvoda. U tu svrhu slijedite poveznicu ili QR kod u ovim uputama za uporabu označen simbolom •...
Page 124 Napomene o primjeni i druge korisne informacije Rukovanje materijalima koji se mogu ponovno preraditi Električne uređaje i akumulatorske baterije ne bacajte u kućni otpad 1.2.3 Simboli na slikama Koriste se sljedeći simboli na slikama: Ovi brojevi odnose se na određene slike na početku ovih uputa za uporabu. Numeriranjem na slikama upućuje se na važne radne korake ili na sastavne dijelove koji su važni za radne korake.
Page 125 ▶ Djecu i ostale osobe tijekom korištenja električnog alata udaljite iz područja rada. Ako niste usredotočeni na rad, mogli biste izgubiti kontrolu nad uređajem. Električna sigurnost ▶ Priključni utikač električnog alata mora odgovarati utičnici. Na utikaču se ni u kojem slučaju ne smiju izvoditi izmjene.
Page 126 ▶ Koristite električni alat, pribor, nastavke itd. sukladno ovim uputama. Pritom uzmite u obzir radne uvjete i izvođene radove. Uporaba električnih alata za neke druge primjene različite od predviđenih može dovesti do opasnih situacija. ▶ Ručke i rukohvate držite suhim, čistim i bez ostataka ulja i masti. Skliske ručke i rukohvati ne omogućuju sigurno rukovanje i kontrolu električnog alata u nepredviđenim situacijama.
Page 127 Kombiniranu udarnu bušilicu odnesite na popravak u Hilti servis. Sadržaj isporuke Kombinirana udarna bušilica, bočni rukohvat, upute za uporabu. Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašoj Hilti Store ili na: www.hilti.group | SAD: www.hilti.com 2063038 Hrvatski...
Page 128 Tehnički podaci Dimenzionirani napon, dimenzioniranu struju, frekvenciju i/ili dimenzioniranu potrošnju pronaći ćete na označnoj pločici koja je specifična za zemlju. Pri radu na generatoru ili transformatoru njegova izlazna snaga mora biti najmanje dvostruko veća od dimenzionirane potrošnje navedene na označnoj pločici uređaja. Radni napon transformatora ili generatora mora u svakom trenutku biti između +5 % i -15 % dimenzioniranog napona uređaja.
Page 129 Bušenje bez udaraca Bušenje bez udaraca moguće je s alatima s posebnim usadnikom. Ovi alati ponuđeni su u programu Hilti alata. S brzosteznom glavom možete umetnuti npr. svrdlo za drvo ili svrdlo za čelik s cilindričnim prihvatom te bušiti bez udaraca.
Page 130 • Nakon dužeg transporta ili skladištenja prije upotrebe provjerite je li električni uređaj oštećen. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Traženje kvara Smetnja Mogući uzrok...
Page 131 • Priloženo uputstvo za upotrebu odgovara aktuelnom stanju tehnike u trenutku štampe. Aktuelnu verziju možete uvek da pronađete na internetu na Hilti stranici sa proizvodima. Upotrebite link ili QR kôd u ovom uputstvu za upotrebu, koji su označeni ovim simbolom •...
Page 132 Legenda 1.2.1 Upozoravajuće napomene Upozoravajuće napomene upozoravaju na opasnosti pri rukovanju proizvodom. Koriste se sledeće signalne reči: OPASNOST OPASNOST ! ▶ Znači neposrednu opasnu situaciju, koja može prouzrokovati telesne povrede ili smrt. UPOZORENJE UPOZORENJE ! ▶ Ova reč skreće pažnju na moguću opasnost koja može prouzrokovati tešku telesnu povredu ili smrt. OPREZ OPREZ ! ▶...
Page 133 Broj obrtaja u minuti Prečnik Naizmenična struja Proizvod podržava bežični prenos podataka, koji je kompatibilan sa iOS i Android platformama. Sigurnost Opšte sigurnosne napomene za električne alate UPOZORENJE Pročitajte pažljivo sigurnosne napomene, uputstva, pregledajte slike i pročitajte tehničke podatke, koje idu uz ovaj električni alat. Greške kod pridržavanja sledećih sigurnosnih napomena i uputstava mogu dovesti do električnog udara, požara i/ili teških povreda.
Page 134 ▶ Ako su montirani alati za usisavanje i hvatanje prašine, proverite jesu li isti priključeni i da li se pravilno koriste. Upotreba usisivača može smanjiti opasnost. ▶ Nikada nemojte da se osećate previše sigurnim i nikada nemojte da se ne pridržavate pravila u vezi rukovanja električnim alatom, iako ste nakon dužeg rada dobro upoznati sa radom sa električnom alatom.
Page 135 ▶ Prilikom probijanja osigurajte područje na suprotnoj strani rada. Komadići materijala bi mogli ispasti i/ili se srušiti i povrediti druge osobe. ▶ Proizvod uvek držite čvrsto sa obe ruke za predviđene rukohvate. Redovno čistite rukohvate i održavajte ih suvim. ▶ Ako izvodite radove kod kojih alat za umetanje može da dođe u kontakt sa skrivenim strujnim vodovima, proizvod držite samo za izolovane prihvatne površine.
Page 136 Hilti. Sadržaj isporuke Kombinovana udarna bušilica, bočna drška, uputstvo za upotrebu. Ostale, za proizvod odobrene proizvode sistema pronađite u Vašoj Hilti Store ili na: www.hilti.group | SAD: www.hilti.com Tehnički podaci Nominalni napon i frekvenciju kao i/ili nominalni prihvat odn. nominalnu struju možete pogledati na vašoj identifikacionoj pločici specifičnoj za zemlju.
Page 137 ▶ Postavite alat /izvucite alat. Bušenje bez udara Bušenje bez udaranja moguće je sa alatima sa posebnim utičnim nastavcima. Iz Hilti programa alata su takvi alati raspoloživi. Sa brzosteznim prihvatnikom možete umetnuti na primer svrdlo za drvo ili svrdlo za čelik sa drškom cilindra i bušiti bez udaranja.
Page 138 Posle radova na nezi i održavanju, priključite svu zaštitnu opremu i proverite da li funkcioniše. Za siguran režim rada upotrebljavajte samo originalne rezervne delove i potrošne materijale. Rezervne delove, potrošni materijal i pribor koji smo odobrili za vaš proizvod naći ćete u okviru Hilti Store ili na: www.hilti.group.
Page 139 Zbrinjavanje otpada Hilti uređaji su sa velikim udelom proizvedeni od reciklažnih materijala. Preduslov za ponovnu upotrebu je stručna podela materijala. U mnogim zemljama Hilti predaje Vaš stari uređaj na reciklažu. Pitajte Hilti servis za klijente ili Vašeg konsultanta za prodaju.
Page 140 • Priložena navodila za uporabo ustrezajo tehničnim standardom v času tiska. Aktualna različica je vedno na voljo na spletu na strani z izdelki Hilti. Odprite povezavo ali poskenirajte kodo QR v teh navodilih za uporabo, ki je označena s simbolom •...
Page 141 Te številke označujejo slike, ki so na začetku teh navodil za uporabo. Številke na slikah označujejo pomembne korake ali elemente, pomembne za izvedbo korakov. Ti koraki ali elementi so z ustreznimi številkami, npr. (3), označeni tudi v besedilu. Na sliki Pregled so uporabljene številke položajev, ki se nanašajo na številke v legendi poglavja Pregled izdelka.
Page 142 ▶ Zavarujte električno orodje pred dežjem in vlago. Vstop vode v električno orodje povečuje nevarnost električnega udara. ▶ Električnega kabla ne uporabljajte za prenašanje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Električni kabel zavarujte pred vročino, oljem, ostrimi robovi ali stikom s premikajočimi se deli orodja.
Page 143 Servis ▶ Električno orodje lahko popravlja samo usposobljen strokovnjak, in to izključno z originalnimi nadomestnimi deli. Le tako bo tudi v prihodnje zagotovljena varna raba električnega orodja. Varnostna navodila za vrtalnike Varnostna opozorila za vsa dela ▶ Pri udarnem vrtanju uporabljajte zaščito za sluh. Hrup lahko povzroči izgubo sluha. ▶...
Page 144 Hilti. Obseg dobave Kombinirano rušilno kladivo, stranski ročaj, navodila za uporabo. Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti Store ali na spletni strani: www.hilti.group | ZDA: www.hilti.com Tehnični podatki Nazivno napetost, nazivni tok, frekvenco in/ali nazivno porabo moči najdete na tipski ploščici, ki je prilagojena posamezni državi.
Page 145 ▶ Prepričajte se, da je stranski ročaj pravilno montiran in ustrezno pritrjen. Preverite, ali zatezni trak leži v namenskem utoru na izdelku. ▶ Montirajte stranski ročaj. Vstavljanje/odstranjevanje nastavkov Uporaba neustrezne masti lahko poškoduje orodje. Uporabljajte le originalno mast Hilti. Nastavek pred vsako uporabo preverite glede morebitnih poškodb in neenakomerne obrabe ter ga po potrebi zamenjajte. 2063038 Slovenščina...
Page 146 Vrtanje brez udarcev Vrtanje brez udarcev je možno z orodjem s posebnim natičnim delom. Takšna orodja so na voljo v programu nastavkov Hilti. S hitrovpenjalno glavo lahko na primer s cilindričnim steblom vpnete sveder za les ali jeklo in vrtate brez udarcev.
Page 147 • Izdelka ne uporabljajte, če je poškodovan in/ali ne deluje brezhibno. Izdelek naj takoj popravi servis Hilti. • Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno. Za varno delo uporabljajte le originalne nadomestne dele in potrošni material. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora najdete v servisnem centru Hilti Store ali na spletni...
Page 148 Odstranjevanje Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vaše odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.
Page 149 ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ ! ▶ Отнася се за възможна опасност от заплаха, която може да доведе до тежки телесни наранявания или смърт. ПРЕДПАЗЛИВОСТ ВНИМАНИЕ ! ▶ Отнася се за възможна опасна ситуация, която може да доведе до телесни наранявания или материални щети. 1.2.2 Символи...
Page 150 Безопасност Общи указания за безопасност при електроинструменти ПРЕДУПРЕЖДЕНИЕ Прочетете всички указания за безопасност, инструкции, илюстрации и технически характеристики, с които е снабден този електроинструмент. Пропуски при спазване на приведените по-долу инструкции могат да предизвикат електрически удар, пожар и/или тежки наранявания. Съхранявайте...
Page 151 ▶ Работете с подходящо облекло. Не работете с широки и дълги дрехи или украшения. Дръжте косата си, дрехите си и ръкавиците си на безопасно разстояние от въртящи се части. Свободните дрехи, украшенията или дългите коси могат да бъдат захванати и увлечени от въртящи се...
Page 152 ▶ Започвайте процеса на пробиване винаги с малък брой обороти и когато свредлото е в контакт с детайла. При по-високи обороти свредлото може леко да се огъне, когато може да се върти свободно без контакт с детайла, и да причини наранявания. ▶...
Page 153 шина в сервиз на Hilti за ремонт. Обем на доставката комбинирана ударно-пробивна машина, странична ръкохватка, Ръководство за експлоатация. Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Hilti Store или на: www.hilti.group | САЩ: www.hilti.com Технически данни Моля, потърсете на специфичната за Вашата страна типова табелка номиналното напрежение, номиналния...
Page 154 TE 70AVR Продуктово поколение Тегло в съответствие с EPTA-Procedure 01 8,3 кг Енергия на единичен удар в съответствие с EPTA Procedure 05 11,5 Дж Ø Ударно свредло 12 мм … 55 мм Ø Свредло за дърво 10 мм … 32 мм Ø...
Page 155 Безударно пробиване Безударното пробиване е възможно с инструменти със специална опашка за захващане. В набора от инструменти на Hilti има на разположение такива инструменти. С бързозатягащия патронник например могат да се захващат свредла за дърво или стоманени свредла с цилиндрична опашка и да се използват за безударно пробиване.
Page 156 След продължително транспортиране или съхранение преди употреба проверявайте електроуреда за повреди. Помощ при наличие на смущения При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, обърнете се към нашия сервиз на Hilti. Локализиране на повреди Смущение Възможна причина...
Page 157 Hilti са произведени в по-голямата си част от материали за многократна употреба. Предпоставка за многократното им използване е тяхното правилно разделяне. В много страни фирмата Hilti изкупува обратно Вашите употребявани уреди. Попитайте отдела на Hilti за обслужване на клиенти или Вашия търговски представител.
Page 158 Manualul de utilizare anexat corespunde stadiului tehnologic actual la momentul tipăririi. Găsiți întotdeauna cea mai recentă versiune online pe pagina de produs Hilti. În acest scop, urmați linkul sau codul QR din acest manual de utilizare, marcat cu simbolul •...
Page 159 Găurire cu percuţie (rotopercutor) Dăltuire Poziţionare daltă Clasa de protecţie II (cu izolaţie dublă) Turaţia nominală de mers în gol Rotaţii pe minut Rotaţii pe minut Diametru Curent alternativ Produsul este dublat de transmisie fără fir a datelor, care este compatibilă cu platformele iOS şi Android.
Page 160 Securitatea persoanelor ▶ Procedaţi cu atenţie, concentraţi-vă la ceea ce faceţi şi lucraţi în mod raţional atunci când manevraţi o sculă electrică. Nu folosiţi nicio sculă electrică dacă sunteţi obosit sau dacă vă aflaţi sub influenţa drogurilor, alcoolului sau medicamentelor. Un moment de neatenţie în folosirea sculei electrice poate duce la accidentări serioase.
Page 161 ▶ Folosiţi mânerul suplimentar. Pierderea controlului poate duce la accidentări. ▶ Ţineţi scula electrică de suprafeţele izolate ale mânerelor, dacă executaţi lucrări în care dispozitivul de lucru sau şuruburile pot întâlni conductori electrici ascunşi sau propriul cablu de legătură. Contactul cu un conductor parcurs de curent poate pune sub tensiune şi piesele metalice ale aparatului şi poate duce la electrocutări.
Page 162 Hilti. Setul de livrare Maşină de perforat multifuncţională, mâner lateral, manual de utilizare. Alte produse din sistem, avizate pentru produsul dumneavoastră, găsiţi la centrul dumneavoastră Hilti Store sau la: www.hilti.group | SUA: www.hilti.com Date tehnice Tensiunea nominală, curentul nominal, frecvenţa şi/ sau puterea nominală consumată sunt prezentate pe plăcuţa de identificare specifică...
Page 163 La punerea în exploatare cu un generator sau transformator, puterea debitată a acestora trebuie să fie cel puţin dublă faţă de puterea nominală consumată indicată pe plăcuţa de identificare a aparatului. Tensiunea de lucru a transformatorului sau a generatorului trebuie să fie situată în orice moment într-un interval de +5 % până...
Page 164 Găurirea fără percuţie este posibilă cu accesorii de lucru având coadă de fixare specială. Asemenea accesorii de lucru sunt disponibile în gama de accesorii Hilti. Cu mandrina cu strângere rapidă, se pot fixa, de exemplu, burghie pentru lemn sau burghie pentru oţel cu tijă...
Page 165 Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. Identificarea defecţiunilor Avarie Cauza posibilă...
Page 166 Maşinile Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia maşinile dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări.
Page 168 Der Hersteller erklärt in alleiniger Verantwortung, dass das hier beschriebene Produkt mit der geltenden Gesetzgebung und den geltenden Normen übereinstimmt. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Produktangaben Kombihammer TE 70AVR...
Page 169 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Datos del producto Martillo combinado TE 70AVR Generación N.º de serie 1‒99999999999 Declaração de conformidade Declaração de conformidade O fabricante declara, sob sua única e exclusiva responsabilidade, que o produto aqui descrito está em conformidade com a legislação vigente e as normas em vigor.
Page 170 Producent deklaruje z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującym prawem i obowiązującymi normami. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Dane o produkcie Młot kombi TE 70AVR...
Page 171 Pod vlastitom odgovornošću proizvođač izjavljuje da je ovde opisani proizvod u skladu sa važećim zakonskim propisima i normama. Tehnička dokumentacija se čuva ovde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Podaci o proizvodu Kombinovana udarna bušilica TE 70AVR...
Page 172 The manufacturer declares, on his sole responsibility, that the product described here complies with the applicable legislation and standards. The technical documentation is filed here: Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany Product information Combihammer TE 70AVR...
Page 173 2063038 Deutsch *2063038*...
Page 174 Deutsch 2063038 *2063038*...
Page 175 2063038 Deutsch *2063038*...
Page 176 *2063038* 2063038 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20240710...

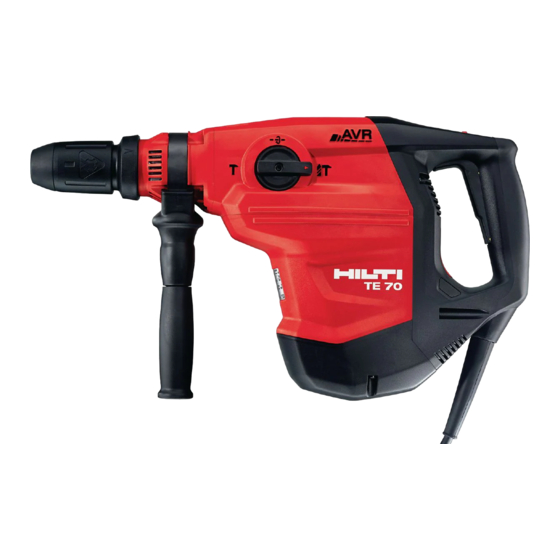

Hilti TE 70-AVR Notice D'utilisation Originale

Liens rapides

Manuels Connexes pour Hilti TE 70-AVR

Sommaire des Matières pour Hilti TE 70-AVR
