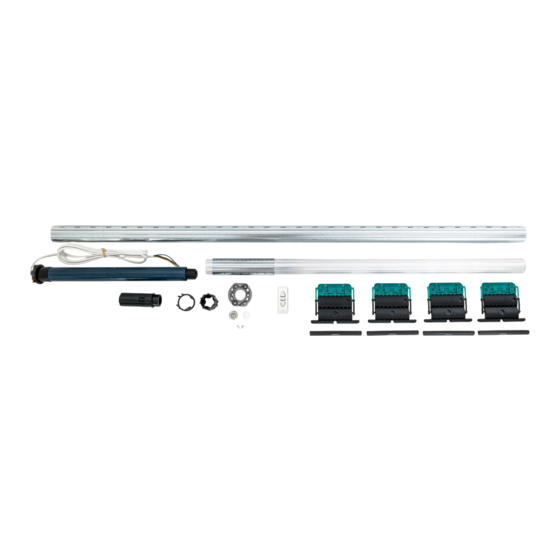

5047016 Aide Pose VERROU CLICKSUR
Préparation de l'axe motorisé
Moteur IPSO
- Préparer l'axe motorisé (cf notice IPSO)
- Monter cet axe dans le caisson
- Effectuer le câblage électrique
- Faire tourner l'axe à vide dans le sens « montée »,
jusqu'à ce que IPSO soit en zone d'accostage.
Continuer à le faire tournée dans le sens « montée »
jusqu'à ce que les rainures de fixation des attaches
soient visibles.
Moteur OXIMO
- Préparer l'axe motorisé (cf notice OXIMO)
- Monter cet axe dans le caisson
- Effectuer le câblage électrique
- Faire tourner l'axe jusqu'à ce que les rainures de
fixation des attaches soient visibles puis régler le
moteur.
Service Clients : 0 820 374 374
8/09/06
11:55
Page 4
0,09 TTC/mn
Instructions importantes de sécurité
Instructions importantes de sécurité pour l'installation.
Une installation incorrecte peut construire à de graves blessures.
Suivez toutes ces instructions ainsi que celles figurant dans la notice jointe. Conservez
ces instructions.
Nous SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres
dispositions pertinentes de la directive 1999/5/EC.
Une déclaration de conformité est mise à disposition à l'adresse Internet
www.somfy.com rubrique CE.
