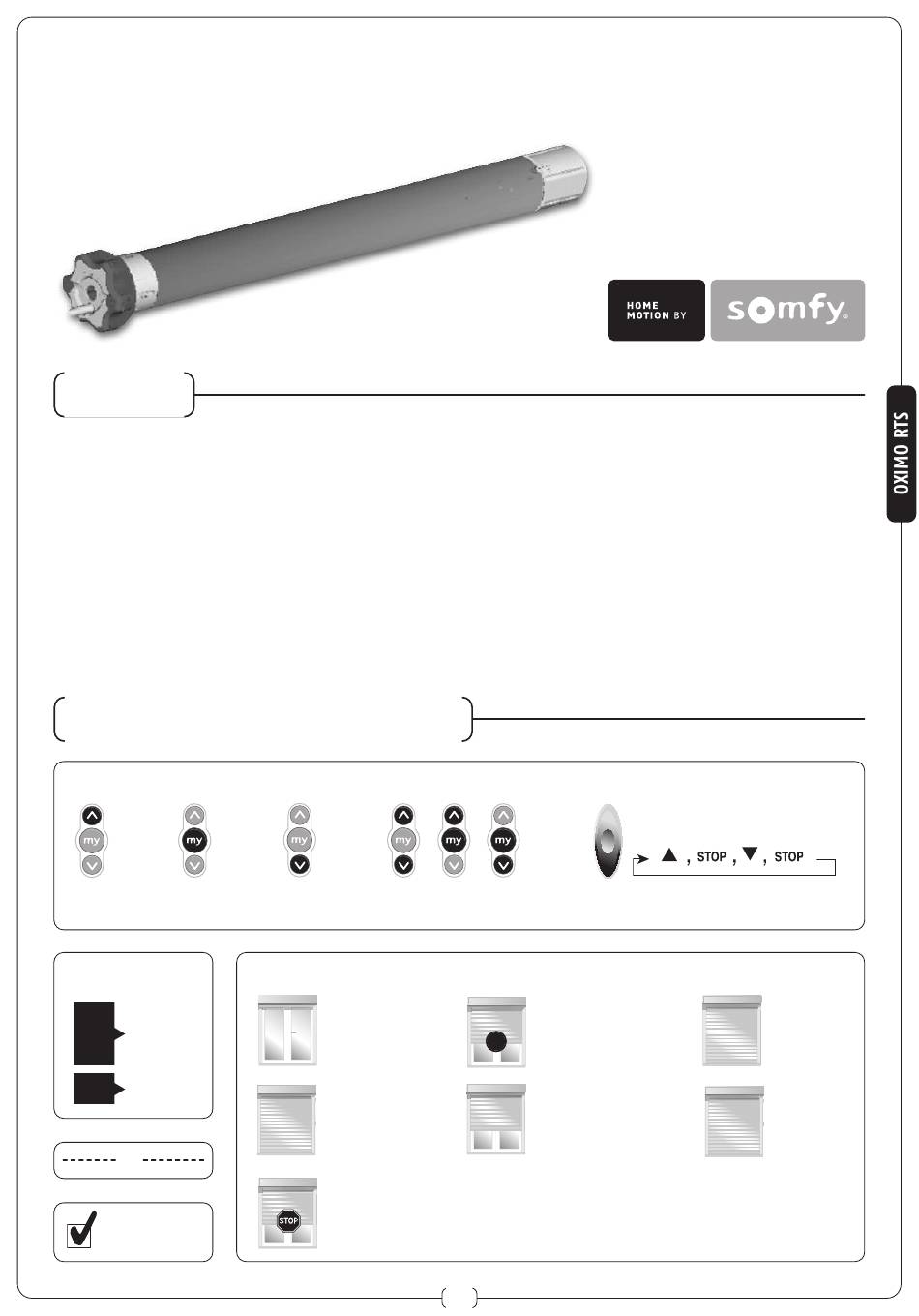

Notice d'installation

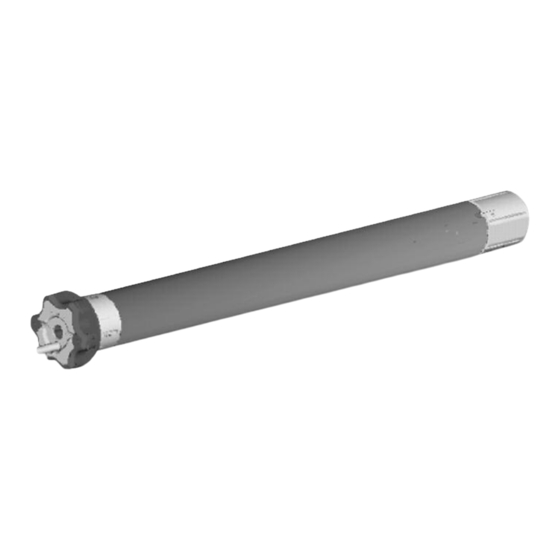

OXIMO RTS
Sommaire
Installation du tube sur le support
8. Réajustement des fins de course
Symboles utilisés dans votre notice
Les actions
Montée
Arrêt
Temps d'appui
2 s
Maintien
5 s
minimal
7 s
0,5 s
Appui bref
Ou
Réglage terminé
Descente
Appui simultané
Etat du produit porteur
Position Haute
Position basse
Arrêt à la
position souhaitée
Avant la mise en œuvre veuillez lire les instructions
de sécurité ci-jointes. Le non-respect de ces ins-
tructions annule la responsabilité de SOMFY et sa
garantie. SOMFY ne peut être tenue responsable des
changements de normes et standards intervenus
après la publication de cette notice.
p 2
p 2
p 2
p 2
p 3
p 3
p 6
p 6
p 7
p 7
p 8
Position favorite
Va et vient
M L
(bonne réception)
1/9
réf. 5005319A
Fonctionnement séquentiel
Montée
L
M
Descente
Publicité
Table des Matières
Manuels Connexes pour SOMFY OXIMO RTS
Sommaire des Matières pour SOMFY OXIMO RTS
-
Page 1: Table Des Matières
OXIMO RTS Avant la mise en œuvre veuillez lire les instructions de sécurité ci-jointes. Le non-respect de ces ins- tructions annule la responsabilité de SOMFY et sa garantie. SOMFY ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice. -
Page 2: Préparation De L'axe Motorisé
Préparation de l’axe motorisé Préparation du tube Ø 47 mm e = 4 mm L = 25 mm Assemblage du moteur Le moteur doit être installé dans son tube d’enroulement avec les bonnes adaptations pour pouvoir fonctionner correctement ..mm/in Acier Ø 4.8 mm Ø... -
Page 3: Câblage Et Alimentation
Câblage et alimentation 230 V 50 Hz 230 V / 50 Hz 3 x 1,5 mm phase Marron neutre Bleu Alimenter 3 x 0.75 mm terre Vert-jaune Réglage du moteur Pré-affecter un émetteur Tous les réglages s’effectuent avec un émetteur de type Telis RTS, Centralis RTS ou Situo RTS. - Page 4 Réglage des fins de courses Attaches rigides (verrous) + butées : réglage automatique Appuyer sur “my” Appuyer sur montée et jusqu’au va et vient descente jusqu’au va et vient Attaches rigides (verrous) + sans butées : réglage de la fin de course haute uniquement 0,5 s Le moteur s’arrête Appui maintenu jusqu’à...
- Page 5 Réglage de la fin de course basse 0,5 s Appuyer sur “my” Réajuster si nécessaire la Appuyer sur “my” et montée. Le moteur s’arrête à la fin jusqu’au va et vient position basse souhaitée Le moteur monte de course haute enregistrée Réglage en fonction de l’émetteur choisi Telis RTS Donner une impulsion sur la touche...
-
Page 6: Enregistrement Ou Modification De La Position Favorite
Enregistrement ou modification de la position favorite Positionner moteur à la position favorite Appuyer sur “my” jusqu’au Position enregistrée va et vient Commander la position favorite Quelle que soit la position du store ou du volet roulant, il suffit d’appuyer sur “my”... -
Page 7: Remplacement D'un Émetteur Perdu
Exemple : sont déjà enregistrés dans la mémoire, on souhaite supprimer Inis Faire un contact entre la plage « prog » et le Appuyer sur la touche Emetteur b 0,5 s support de la pile « prog » de l’émetteur supprimé... - Page 8 Réajustement des fins de course Uniquement possible en mode utilisateur (vous n’êtes plus en appui maintenu) Réajustement de la fin de course haute 0,5 s Laisser remonter jusqu’à Appuyer sur montée Ajuster la fin de course haute Appuyer sur “my” jusqu’au l’arrêt du moteur et descente jusqu’au va et vient...
- Page 9 Vous pouvez retrouver cette notice sur la Soluthèque Somfy : Vérifier : www.somfy.com/solutheque • que la couronne d’entraînement est bien solidarisée au tube • que les fins de course du moteur soient bien réglées Somfy S.A. - Capital de 20 millions d'Euros - RCS Bonneville 303 970 230...
