- Page 1 LCD couleur R-net Manuel d’utilisation Français...
- Page 2 Coordonnées de Permobil Introduction Le présent manuel d’utilisation couvre les fonctions de votre Permobil France boîtier de commande LCD couleur R-net et a été pensé comme 23/25 rue de Villeneuve un prolongement au manuel d’utilisation de votre fauteuil 94150 Rungis roulant électrique.
- Page 3 Sécurité 2.7.7 Redémarrage 2.7.8 Température du système de commande Types de signes d’avertissement 2.7.9 Température du moteur Signes d’avertissement 2.7.10 Sablier 2.7.11 Arrêt d'urgence Boîtier de commande R-net avec écran Menu Paramètres LCD couleur 2.8.1 Heure 2.8.2 Distance Généralités 2.8.3 Rétroéclairage Prise de chargeur Prises jack...
- Page 4 Sécurité Signes d’avertissement Types de signes d’avertissement ATTENTION! Remplacez toujours les Les types de signes d’avertissement suivants sont utilisés dans caches de manette endommagés ce manuel : Protégez le fauteuil roulant de tout type d'humidité, notamment pluie, neige, boue ou projections. ATTENTION! Remplacez immédiatement le soufflet de la manette ou toute Indique une situation dangereuse qui, si elle n’est pas évitée,...

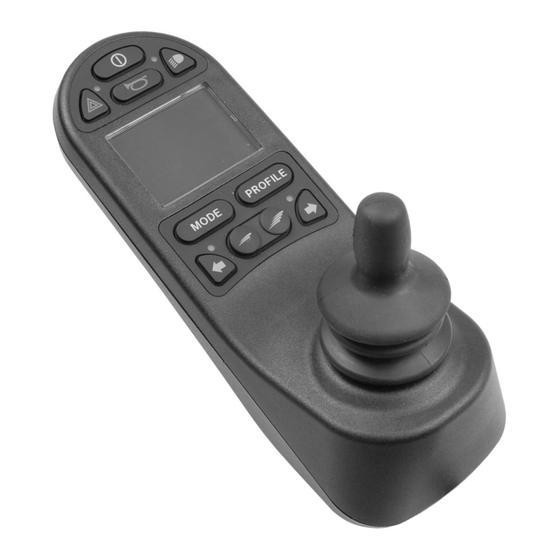

- Page 5 Boîtier de commande R-net avec écran LCD couleur Généralités Le boîtier de commande est composé d’une manette, de boutons de fonction et d’un écran. La prise de charge est située à l’avant du boîtier. Deux prises jack sont situées dans le bas du boîtier. Le boîtier de commande peut être équipé...
- Page 6 Prise de chargeur Cette prise doit uniquement être utilisée pour recharger ou bloquer le fauteuil roulant. Ne pas connecter un quelconque câble de programmation dans cette prise. Cette prise ne doit pas être utilisée pour alimenter tout autre appareil électrique. Le branchement d'autres appareils électriques peut endommager le système de commande ou affecter les performances CEM (compatibilité...
- Page 7 Boutons de fonctions 2.4.1 Bouton marche/arrêt Le bouton on/off sert à allumer ou éteindre le fauteuil roulant. 2.4.2 Bouton Avertisseur sonore L’avertisseur sonore retentit lorsque vous appuyez sur ce bouton. 2.4.3 Boutons de vitesse maximale Ces boutons diminuent/augmentent la vitesse maximale du fauteuil roulant. Selon la manière dont le système de commande a été...
- Page 8 2.4.6 Bouton et LED de détresse Disponible si le fauteuil roulant est équipé de phares. Ce bouton sert à allumer/éteindre les feux de détresse du fauteuil roulant. Les feux de détresse sont utilisés lorsque le fauteuil roulant constitue un obstacle pour d’autres personnes.
- Page 9 2.4.8 Bouton et LED du clignotant gauche Disponible si le fauteuil roulant est équipé de phares. Ce bouton permet d’allumer ou d’éteindre le clignotant gauche du fauteuil roulant. Appuyez sur ce bouton pour allumer le clignotant et appuyez de nouveau pour l’éteindre. Lorsqu’il est activé, le voyant LED clignote au même rythme que le clignotant du fauteuil roulant.
- Page 10 Verrouillage et déverrouillage du système de commande Le système de commande peut être verrouillé de deux façons. Soit en utilisant une séquence de boutons sur le clavier, soit avec une clé physique. Le verrouillage du système de commande dépend de la manière dont votre système est programmé.
- Page 11 2.5.2 Verrouillage du clavier Pour verrouiller le fauteuil roulant à l'aide du clavier : • Avec le système de commande allumé, appuyez sur le bouton on/off et maintenez-le enfoncé. • Le système de commande émettra un signal sonore dans un délai d’une seconde.
- Page 12 Fonctions d’assise Toutes les fonctions d’assise ne sont pas disponibles sur tous les modèles de siège. Sur certains sièges, il est possible de commander les fonctions du siège à l’aide de la manette du boîtier de commande. Certains modèles peuvent mémoriser trois positions d'assise.
- Page 13 2.6.2 Manœuvres du siège Appuyez sur le bouton de mode une ou plusieurs fois jusqu’à ce qu’une icône de fonction du siège apparaisse dans l’écran du boîtier de commande. 2. Déplacez la manette vers la gauche ou vers la droite pour sélectionner une fonction du siège.
- Page 14 2.6.3 Mémoire 2.6.3.1 Enregistrer une position du siège dans la mémoire Certains systèmes de commande du siège peuvent mémoriser trois positions d'assise. Le mécanisme de réglage de l'assise enregistre chacune des positions d'assise mémorisées. Il est ainsi facile de récupérer une position du siège précédemment enregistrée.
- Page 15 2.6.3.2 Récupération d’une position de siège mise en mémoire Voici comment récupérer une position d’assise à partir de la mémoire : Appuyez sur le bouton de mode une ou plusieurs fois jusqu’à ce qu’une icône de fonction du siège apparaisse dans l’écran du boîtier de commande.
- Page 16 Affichage L’état du système de commande est affiché à l’écran. Le système de commande est sous tension lorsque l’écran est rétroéclairé. 2.7.1 Symboles sur l’écran L'écran de conduite R-net comprend des éléments communs qui s'affichent systématiquement et des éléments qui n'apparaissent que dans certaines circonstances.
- Page 17 2.7.3 Indicateur de vitesse maximale L'indicateur affiche le réglage actuel de la vitesse maximale. Utilisez les boutons de vitesse pour ajuster le réglage de la vitesse maximale. 2.7.4 Profil actuel Le numéro de profil décrit quel profil le système de contrôle utilise actuellement.
- Page 18 Lorsque le système est réinitialisé, le symbole disparaît. Lorsque ce symbole apparaît, conduisez lentement ou arrêtez le fauteuil roulant. Permobil vous recommande de conduire lentement pendant une courte période après la disparition du symbole afin d'éviter toute contrainte inutile sur le fauteuil roulant. Si le symbole apparaît plusieurs fois et si la conduite du fauteuil roulant n’est pas...
- Page 19 2.7.11 Arrêt d'urgence Si le système de commande est programmé pour un fonctionnement de vérin ou un entraînement verrouillé, un bouton Arrêt d’urgence est habituellement connecté à la prise jack de l'interrupteur Profil externe. Ce symbole clignote si l'interrupteur d'arrêt d'urgence est actionné ou déconnecté. Menu Paramètres Le menu des paramètres permet à...
- Page 20 2.8.2 Distance La section suivante décrit les sous-menus associés à la distance. Distance totale cette valeur est enregistrée dans le module d'alimentation. Elle indique la distante totale parcourue depuis que le module d'alimentation actuel a été installé dans le châssis. Distance intermédiaire cette valeur est enregistrée dans le module de la manette et représente la distance totale parcourue depuis la dernière remise à...
- Page 21 2.8.3 Rétroéclairage La section suivante décrit les sous-menus associés au rétroéclairage. Rétroéclairage règle le rétro-éclairage de l'écran. Il peut être réglé entre 0 % et 100 %. Fond règle la couleur du fond de l’écran. Le bleu est la couleur standard, mais en cas de fort ensoleillement, le fond blanc rend l’écran plus visible.
- Page 24 338964 fra-FR www.permobil.com...
