R60113.0003 - 02
Instructions d'utilisation
Inclinomètres
IN62 / IN72

Publicité

loading

Sommaire des Matières pour Kübler IN62

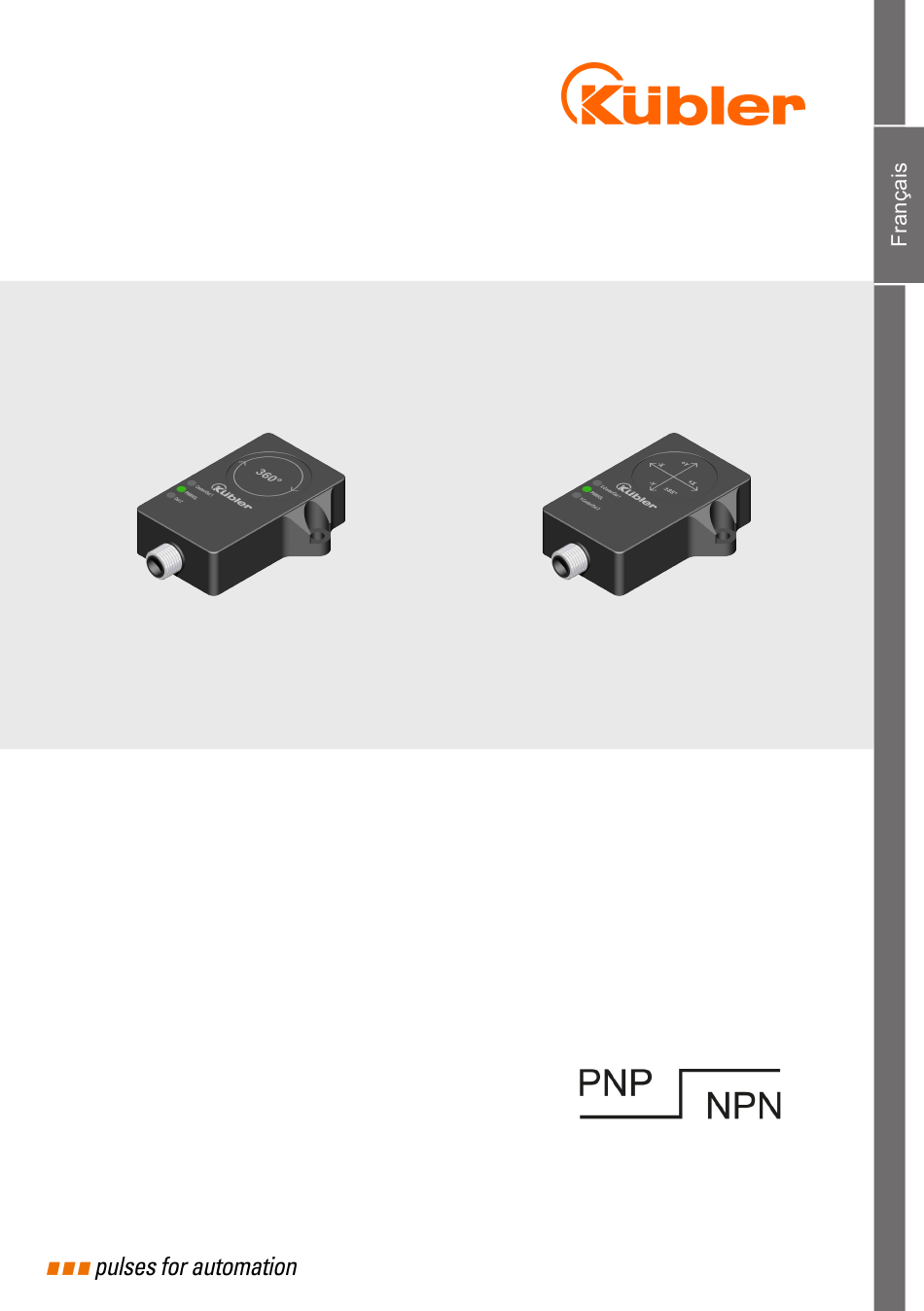

  • Page 1 R60113.0003 - 02 Instructions d'utilisation Inclinomètres IN62 / IN72...
  • Page 2 Sommaire Kübler Group Sommaire Document......................... Informations générales....................Groupe cible......................Symboles utilisés / Classification des avertissements et consignes de sécurité ..Remarque préliminaire.................... Retour d’information....................Transport / Entreposage ..................Utilisation conforme ....................Utilisation erronée prévisible................... Autres documents applicables ................Description du produit....................Fonction d'un inclinomètre ..................
  • Page 3 Kübler Group Sommaire 5.4.4 Filtres ......................Maintenance ........................Elimination de défauts..................... Démontage ......................Remontage ......................Elimination........................Annexe ..........................Table de conversion décimal / hexadécimal ............Table de conversion des types de données ............Contact..........................Glossaire.......................... Instructions d'utilisation R60113.0003 - 02 FR | 3...
  • Page 4 1 Document Kübler Group 1 Document Traduction française des instructions d'utilisation originales en langue allemande. Editeur Kübler Group, Fritz Kübler GmbH Schubertstraße 47 78054 Villingen-Schwenningen Germany www.kuebler.com Date d'édition 07/2024 ©  Copyright 2024, Kübler Group, Fritz Kübler GmbH Mentions légales L'ensemble du contenu du présent document est soumis aux droits d'utilisation et d'auteur de Fritz Kübler GmbH.
  • Page 5 Kübler Group 2 Informations générales 2 Informations générales Lisez attentivement ce document avant de travailler avec le produit, de le monter ou de la mettre en service. Ces instructions d'utilisation guident le personnel technique du constructeur et de l'exploitant de la machine ou de l'installation pour un montage, une installation, une mise en service et une utilisation du produit en toute sécurité.
  • Page 6 2 Informations générales Kübler Group AVIS Classification : Informations complémentaires pour l'utilisation du produit, conseils et recommandations pour son fonctionnement efficace et sans problèmes. 2.3 Remarque préliminaire Les consignes de sécurité de base ci-dessous ont pour objet d'éviter tout dommage corporel et matériel ;...
  • Page 7 Kübler Group 2 Informations générales 2.8 Autres documents applicables AVIS Caractéristiques techniques Toutes les données techniques, ainsi que les caractéristiques mécaniques et électriques, se trouvent dans les fiches techniques de la variante correspondante du produit ; pour les exécutions spéciales, elles se trouvent sur le dessin projet / client correspondant du produit..
  • Page 8 3 Description du produit Kübler Group 3 Description du produit 3.1 Fonction d'un inclinomètre Un inclinomètre est un instrument de mesure permettant l'acquisition d'un angle d’inclinaison. Ce capteur se réfère avec précision à la verticale. La gravitation terrestre fait office de référence.
  • Page 9 Kübler Group 3 Description du produit IMG-ID: 340645771 Ces appareils fournissent des angles correspondant à l’axe ou aux axes mesurés. Un algorithme de fusion calcule l’inclinaison à partie des valeurs d’accélération et des valeurs de vitesse de rotation. Les filtres minimisent les influences des vibrations et d’autres perturbations, l’algorithme de fusion optimise la vitesse et la précision du signal émis.
  • Page 10 3 Description du produit Kübler Group IMG-ID: 334234123 3.2.1 Eléments d’affichage par LED Les appareils à 1 axe sont équipés d’une LED verte et d’une LED jaune. • La LED verte indique la tension d'alimentation et l’état de l’appareil. • La LED jaune s’allume lorsque la fonction niveau à bulle est activée. Les appareils à...
  • Page 11 Kübler Group 3 Description du produit 3.3.1 Généralités CEM - Compatibilité électromagnétique Normes prises en compte EN 61326-2-3:2013 UL - Underwriters Laboratories Homologation UL N° de dossier E539414 Normes prises en compte UL 61010-1 Utilisation en intérieur, utilisation à l'extérieur possible, non prévu pour le rayonnement UV direct.
  • Page 12 4 Installation Kübler Group 4 Installation 4.1 Installation mécanique PRUDENCE Dommages à l'appareil dus au transport ou à l'entreposage Défaillance de l'appareil, dysfonctionnement, réduction de la durée de vie de l'appareil. • Vérifier l'état de l'emballage et de l'appareil. • En cas de dommages visibles, ne pas utiliser l'appareil et ne pas le mettre en service.
  • Page 13 Kübler Group 4 Installation 4.1.3 Pose des câbles AVIS Pose des câbles Poser tous les câbles de façon à éviter tout effort de traction, afin qu'aucun effort supplémentaire ne s'exerce sur l’inclinomètre . Respecter les rayons de courbure minimaux des câbles de raccordement.
  • Page 14 4 Installation Kübler Group b) Positionner l’appareil avec le côté scellé sur une surface plane de sorte à cacher la masse de scellement. c) Fixer l’appareil avec deux vis. d) Après le montage tête en bas de capteurs à 2 axes : Réaliser l’apprentissage du point central.
  • Page 15 Kübler Group 4 Installation 4.2.2 Instructions pour une installation selon les prescriptions CEM Exigences pour les câbles a) N'utiliser comme câble de raccordement pour l'appareil que du câble blindé torsadé par paires. b) Respecter la longueur maximale admissible des câbles de raccordement. Blindage et liaison équipotentielle a) Appliquer le blindage du câble sur une grande surface - idéalement sur 360°.
  • Page 16 • Après le branchement, vérifier la présence de la tension d'alimentation et le bon fonctionnement. Si la tension d’alimentation est inversée, l’inclinomètre ne fonctionnera pas. 4.2.4 Raccordement du capteur Appareil IN62 / IN72 Signal : Out 2 Out 1 / Broche :...
  • Page 17 Kübler Group 5 Mise en service et utilisation 5 Mise en service et utilisation 5.1 Fonctions et modes opératoires 5.1.1 Possibilités de réglage Les inclinomètres disposent d’entrées Teach (apprentissage) permettant leur réglage à l’aide d’un maître IO-Link (voir chapitre Paramétrage par la commande [} 22]) ou à l’aide d’un PC avec une application cadre FDT (p. ex.
  • Page 18 5 Mise en service et utilisation Kübler Group IMG-ID: 45035996611661579 Les inclinomètres à 2 axes couvrent une plage angulaire de ±85° dans toutes les directions sur deux axes. Il en résulte donc un angle non mesurable de 10° pour 180°. Les plages angulaires de ±85°...
  • Page 19 Kübler Group 5 Mise en service et utilisation Affichage Signification Center / Out 1 Etat de commutation Out 1 (paramétrable) Défaut (1 axe) : actif dans une plage de ±3° de part et d’autre du point zéro (connecteur orienté vers le bas) Défaut (2 axe) : actif dans une plage de ±3°...
  • Page 20 5 Mise en service et utilisation Kübler Group Paramètre Signification Niveau à bulle La fonction niveau à bulle peut s’activer ou se désactiver. Rétablissement Cette fonction rétablit l’état de l’appareil à la livraison. L’appareil est de l’état lors de la redémarré...
  • Page 21 Kübler Group 5 Mise en service et utilisation • via un PC avec une une application cadre FDT (p. ex. PACTware) en utilisant le DTM ou l’IODD, voir le chapitre Paramétrage par PC [} 21]. • via un API et les On-request Data Objects (p. ex. à proximité de la commande à l’aide d’un bloc fonction IO-Link), voir le chapitre Paramétrage par la commande [} 22].
  • Page 22 5 Mise en service et utilisation Kübler Group 5.4.3 Paramétrage par la commande Les appareils peuvent être réglés par une commande et une communication IO-Link. Paramètres de l’appareil (On-request Data Objects) Les paramètres de l’appareil sont échangés de manière acyclique et sur demande du maître IO-Link.
  • Page 23 Kübler Group 5 Mise en service et utilisation • Rapide • Très rapide (réglage d’usine) Mesure rapide Les imprécisions dues à l’inertie de la masse étalon peuvent être compensées lors de la mesure de l’accélération par des filtres. L'émission du résultat de la mesure se fera cependant avec un retard Δt.
  • Page 24 5 Mise en service et utilisation Kübler Group mouvement réel données acquises par la mesure de l’accélération résultat de la mesure de l’accélération filtré résultat de la fusion de capteurs à partir des mesures d’accélération et de vitesse de rotation Restrictions dues aux filtres et à...
  • Page 25 Kübler Group 6 Maintenance 6 Maintenance Dans des environnements difficiles, nous recommandons des inspections régulières de la bonne fixation et de l'état de l'appareil. Les travaux de réparation ou de maintenance nécessitant l'ouverture de l'appareil ne peuvent être réalisés que par le fabricant. En cas de questions ou de commande de pièces de rechange, préparer les informations de la plaque signalétique de l'appareil.
  • Page 26 7 Elimination Kübler Group 7 Elimination Toujours éliminer les appareils inutilisables ou irréparables de manière respectueuse de l'environnement, conformément aux dispositions nationales spécifiques et aux prescriptions en vigueur en matière d'élimination des déchets. Nous serons heureux de vous aider pour l'élimination des appareils.
  • Page 27 Kübler Group 8 Annexe 8 Annexe 8.1 Table de conversion décimal / hexadécimal Déc Déc Déc Déc Déc 0x33 0x66 0x99 0xCC 0x34 0x67 0x9A 0xCD 0x35 0x68 0x9B 0xCE 0x36 0x69 0x9C 0xCF 0x37 0x6A 0x9D 0xD0 0x38 0x6B 0x9E 0xD1 0x39...
  • Page 28 8 Annexe Kübler Group Déc Déc Déc Déc Déc 0x1F 0x52 0x85 0xB8 0xEB 0x20 0x53 0x86 0xB9 0xEC 0x21 0x54 0x87 0xBA 0xED 0x22 0x55 0x88 0xBB 0xEE 0x23 0x56 0x89 0xBC 0xEF 0x24 0x57 0x8A 0xBD 0xF0 0x25 0x58 0x8B 0xBE...
  • Page 29 Kübler Group 9 Contact 9 Contact Vous voulez entrer en contact avec nous : Conseil technique L'équipe d'application Kübler est à vos côtés sur site dans le monde entier pour vous apporter ses conseils techniques, analyser vos besoins ou vous assister pour l'installation. Assistance internationale (en anglais) +49 7720 3903 849 support@kuebler.com...
  • Page 30 Glossaire Kübler Group Glossaire Automate programmable Field Device Technology. Spécification d’interface pour l’échange ouvert de données entre appareils de terrain et BOOL systèmes d’automatisation. Type de données, un BOOL (ou booléen) représente une valeur GSDML logique qui peut être soit true (vraie), soit false (fausse).
  • Page 31 Kübler Group Glossaire LWORD Type de données, Long WORD, en anglais : Return Material composé de deux DWORD. Authorization, autorisation de renvoi de matériel, p. ex. en cas de réclamation MEMS SIDI Micro-Electro-Mechanical Systems. Les capteurs microélectromécaniques Simple IO-Link Device Integration peuvent percevoir des changements mécaniques, magnétiques ou SINT...
  • Page 32 Kübler Group Fritz Kübler GmbH Schubertstr. 47 D-78054 Villingen-Schwenningen Allemagne Tél. +49 7720 3903-0 Fax +49 7720 21564 info@kuebler.com www.kuebler.com...
