3. Usando un tornillo de cabeza ranurada hexagonal (provisto),
fije el soporte de montaje (instalado de fábrica), ubicado en la
parte inferior de la(s) puerta(s) del refrigerador, a su(s)
panel(es) de puerta respectivo(s). No apriete el tornillo por
completo.

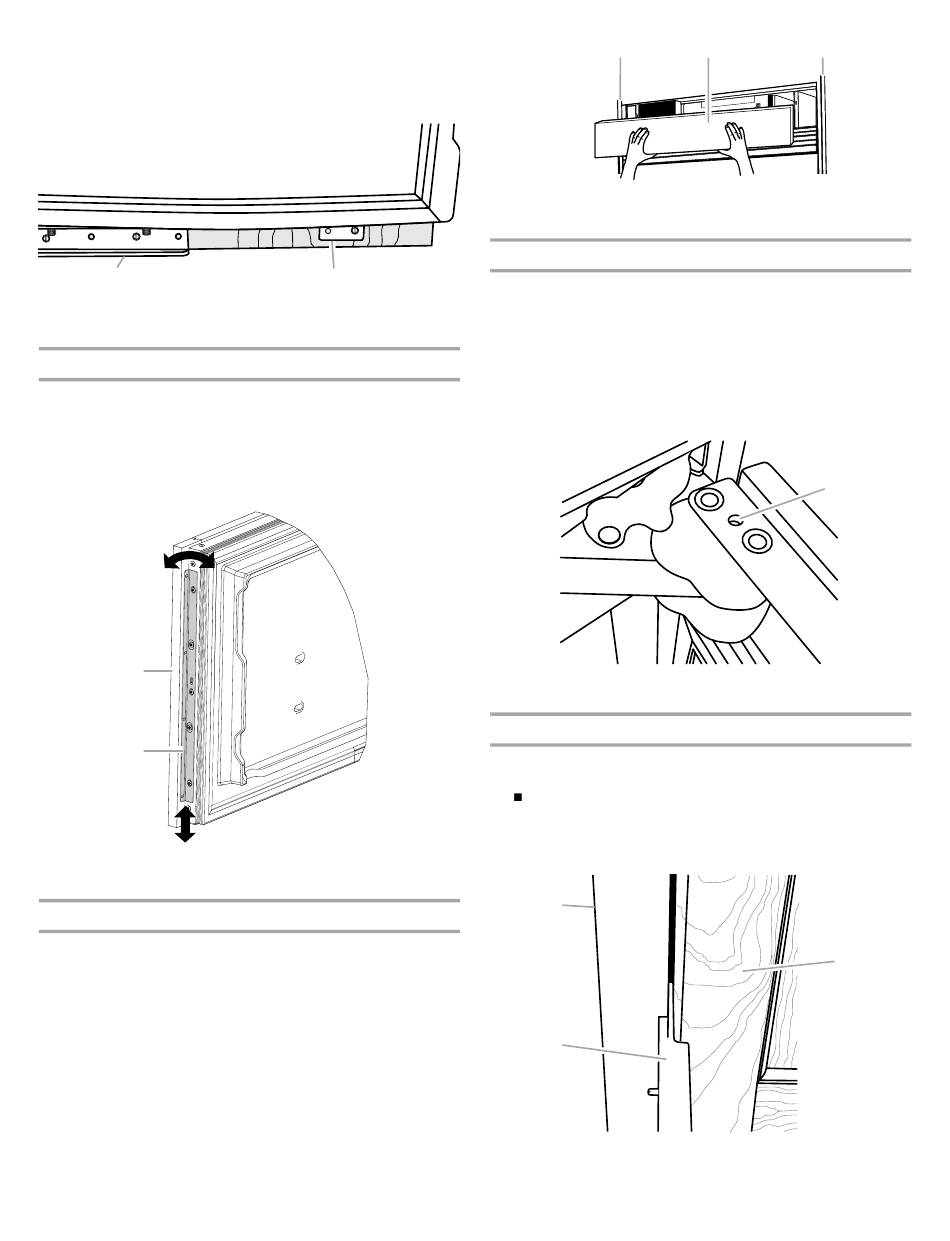

A
A. Bisagra inferior
B. Soporte de montaje
Instalación del panel del cajón
1. Alinee las ranuras que están en los soportes de montaje,
ubicadas a cada lado del panel del cajón, con los orificios en
el cajón que atraviesan la cubierta del mismo.
2. Usando los tornillos Phillips de cabeza plana (provistos), fije
los soportes al cajón.
3. Mueva el panel del cajón hacia arriba y hacia abajo o de lado
a lado para alinearlo. No apriete los tornillos por completo.
A
B
A. Panel de revestimiento del cajón
B. Soporte de montaje del panel
Instalación del panel para la rejilla superior
Instalación estándar - Rejilla alineada
1. Enganche los soportes del panel sobre los pernos de montaje
que se extienden desde la parte superior del refrigerador.
2. Jale el panel de la rejilla levemente hacia abajo para
asegurarlo en su lugar.
Instalación incorporada - Rejilla de altura completa
1. Alinee el soporte con los pernos de montaje.
2. Empuje hacia delante el panel de la rejilla hasta que el soporte
encaje a presión en su lugar.
40
Cómo ajustar la oscilación de las puertas
B
Tal vez sea necesario ajustar la abertura de la(s) puerta(s).
Verifique que la(s) puerta(s) del refrigerador se pueda(n) abrir con
toda libertad. Si la(s) puerta(s) se abre(n) demasiado, instale el
pasador para el tope de la puerta (provisto).
1. Detenga la puerta abierta en un ángulo menor de 90°.
2. Inserte el pasador para el tope de la puerta en la bisagra
3. Usando una llave Allen de ⁵⁄₃₂", apriete el pasador del tope de
Complete la instalación
1. Use el bloque de instalación para medir los espacios entre los
B
A. Panel de la rejilla superior
B. Lados del armario
superior, en el orificio que se muestra.
la puerta.
A. Orificio del pasador del tope de la puerta
paneles recubiertos y los armarios adyacentes.
Los paneles de acero inoxidable requieren un espacio de
³⁄₈" (0,95 cm) entre el panel de acero inoxidable y los
armarios, y un espacio de ¹⁄₈" (0,32 cm) entre la puerta del
congelador y la del refrigerador, y las puertas y la rejilla
superior.
A
B
A. Armario adyacente
B. Bloque de instalación
C. Panel recubierto sobre la puerta
A B
A
C
