Manuels Connexes pour De Dietrich S3
Sommaire des Matières pour De Dietrich S3

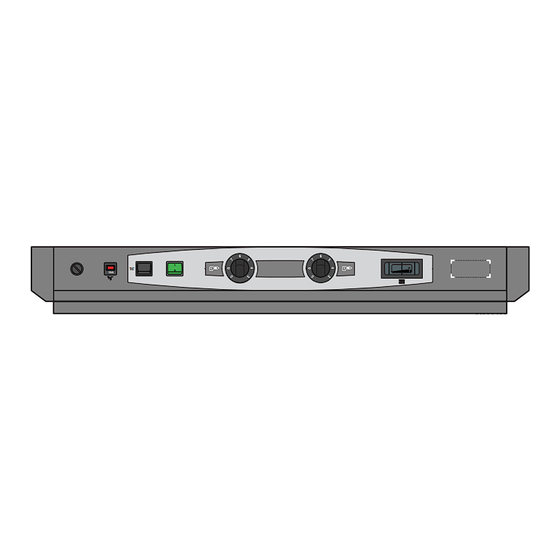

- Page 1 Notice d’installation, d’utilisation et d’entretien Tableau de commande standard S3 Colis MD4 L E CO N F O R T D U R A B L E ®...
- Page 2 Pièces de rechange ................14 06/05/2019 - 300007239-001-02 Tableau de commande S3...
- Page 3 être qualifié). effectués par des enfants sans surveillance. Respecter les polarités indiquées aux bornes : phase (L), neutre (N) et terre ( ). 06/05/2019 - 300007239-001-02 Tableau de commande S3...
- Page 4 Le tableau de commande permet le fonctionnement d'une chaudière équipée d'un brûleur à 1 allure ou à 2 allures. Le tableau de commande S3 équipe les chaudières de la gamme GT 330. 2 Présentation Le tableau de commande S3 intègre :...
- Page 5 4. Thermomètre de chaudière 5. Emplacement pour thermomètre de fumée (option) 6. Disjoncteur temporisé (10 A) à déclenchement retardé et à réarmement manuel 7. Thermostat de sécurité à réarmement manuel (réglé à 110 °C) 06/05/2019 - 300007239-001-02 Tableau de commande S3...
- Page 6 Retirer le bouton du thermostat en le tirant à soi avec précaution (utiliser une pince et un chiffon). Retirer la butée avec la pince. Placer la butée dans le trou correspondant à la température supérieure désirée (maxi 85°C). • Régulation en armoire chaufferie 06/05/2019 - 300007239-001-02 Tableau de commande S3...
- Page 7 1 ou 2 chemins de câbles vers le tableau selon le type de chaudière. Fixer les câbles dans les serre-câbles prévus à cet effet. Respecter les polarités indiquées aux bornes : phase (L), neutre (N) et terre 06/05/2019 - 300007239-001-02 Tableau de commande S3...
- Page 8 0.75 mm². Le contact du contrôleur de débit se branche en série dans le circuit de sécurité (entre la borne 5 du bornier et la borne L1 du brûleur par exemple). 06/05/2019 - 300007239-001-02 Tableau de commande S3...
- Page 9 Le schéma indique les numéros de fils et des bornes des connecteurs brûleur. • Tableau de commande Raccorder le bornier avec broches mâles aux bornes 4 à 12 du bornier fixe du tableau. 06/05/2019 - 300007239-001-02 Tableau de commande S3...
- Page 10 Il faut relayer la commande du brûleur au moyen du kit de relayage colis BP 51, par exemple (option) Fiches 7 plots se raccordant à celles du tableau de commande et du brûleur. 06/05/2019 - 300007239-001-02 Tableau de commande S3...
- Page 11 Si le thermostat de sécurité déclenche, un signal 230 V est présent sur cette borne. Ouvrir le tableau de commande (3 vis à l'arrière) pour accéder à l'arrière du thermostat de sécurité. URRRkMRT 06/05/2019 - 300007239-001-02 Tableau de commande S3...
- Page 12 - Clipper le thermomètre dans l'ouverture - Conduire la sonde dans le chemin de câble vers l'arrière de la chaudière et l'introduire dans le tuyau de fumées. 06/05/2019 - 300007239-001-02 Tableau de commande S3...
- Page 13 Schéma de principe 06/05/2019 - 300007239-001-02 Tableau de commande S3...
- Page 14 Pièces de rechange 23/01/06 - 300007239-002-A Pour commander une pièce de rechange, indiquer le numéro de référence situé en face du repère désiré. Tableau de commande S3 pour GT 330 jMMMQUT 06/05/2019 - 300007239-001-02 Tableau de commande S3...
- Page 15 Bouton de réglage + Ergot 9534-0286 Disjoncteur temporisé (10 A) 200005244 Faisceau standard 8219-4905 Circuit électrique 9531-7395 Connecteur mâle 7 plots 9531-7384 Connecteur mâle 4 plots 9536-5613 Séparateur de doigt de gant 9758-1286 Ressort de maintien 06/05/2019 - 300007239-001-02 Tableau de commande S3...
