Manuel d'utilisation

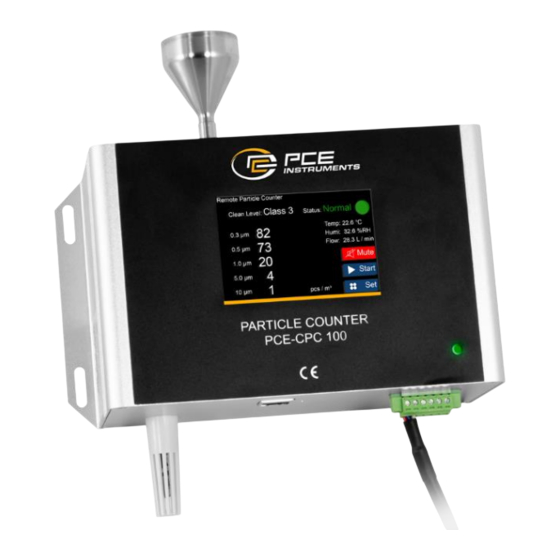

PCE-CPC 100 | Compteur de particules
Les manuels d'utilisation sont disponibles dans les suivantes
langues : anglais, français, italien, espagnol, portugais, hollandais,
turque, polonais, russe, chinois.
Vous pouvez les télécharger ici : www.pce-instruments.com.
Dernière modification : 11 juin 2024
v1.0
PCE Instruments
Publicité
Manuels Connexes pour PCE Instruments PCE-CPC 100
Sommaire des Matières pour PCE Instruments PCE-CPC 100
- Page 1 Manuel d’utilisation PCE-CPC 100 | Compteur de particules Les manuels d’utilisation sont disponibles dans les suivantes langues : anglais, français, italien, espagnol, portugais, hollandais, turque, polonais, russe, chinois. Vous pouvez les télécharger ici : www.pce-instruments.com. Dernière modification : 11 juin 2024 v1.0...
- Page 2 Format du protocole de communication de l’hôte ............15 Exemple de commande ....................15 Protocole de communication MQTT ..........19 10.1 Description générale du protocole ................19 10.2 Liste des rubriques .......................19 Contenu de livraison ................ 30 Garantie ..................... 31 Recyclage ..................31 PCE Instruments...
- Page 3 N’exposez pas l’appareil à des chocs ou à des vibrations fortes. Seul le personnel qualifié de PCE Instruments peut ouvrir le boîtier de cet appareil. N’utilisez jamais cet appareil avec les mains humides ou mouillées. ...
- Page 4 Description Le compteur de particules en ligne PCE-CPC 100 fonctionne sur le principe de la dispersion optique, ce qui permet d’enregistrer et de calculer, avec précision, le nombre de particules en suspension de différentes tailles, présentes dans l’air, par unité de volume. Il effectue un comptage des particules simultané...
- Page 5 à la valeur de crête de l’onde et au nombre d’impulsions. La source lumineuse du compteur de particules PCE-CPC 100 se compose d’un tube laser qui émet de la lumière pour détecter les particules, et d’un circuit de contrôle. D’autre part, le détecteur intègre un élément photosensible qui reçoit la lumière réfléchie, et un circuit...
- Page 6 Conditions de stockage -20 ... 60 °C / 0 ... 95 % H.r. Dimensions de l’appareil 202 x 124 x 87 mm (sans capteur) Diamètre intérieur du tube 10 mm Longueur du tube 3 m environ Poids 1495 g PCE Instruments...
- Page 7 Description et connexions Dimensions du produit (unité : mm, tolérance : ±2 mm) Connexions des fiches PCE Instruments...
- Page 8 Alimentation (+24 VDC) Fiche mâle : Interface KF2EDGRM-3.81-6P-14, Courant (GND) aiguille courbe Interface de communication (RS-485 TB Interface de communication Fiche femelle (RS-485 TA) KF2EDGKM--3.81-6P-14 Sortie de signal original Sortie de signal original Interface Fiche mâle : RJ45 HR911105A (Fusida) PCE Instruments...
- Page 9 Cela évitera l’accumulation de poussière sur la surface de l’appareil pendant son utilisation, ce qui affecterait la précision du capteur. C’est pourquoi il est recommandé d’installer le capteur de la façon suivante : Méthode d’installation recommandée : Entrée d’air Sortie d’air Capteur de température et d’humidité PCE Instruments...
- Page 10 Channel : Affichage des canaux Alarm : Seuils d’alarme Correction : Facteur de correction Brightness : Luminosité de l’écran Language : Configuration de la langue Unit : Réglage de l’unité Information : Informations de l’appareil PCE Instruments...
- Page 11 28 minutes. La limite est entre 2 et 10 minutes. Durée d’arrêt de l’appareil Vous pouvez sélectionner ici entre 2 et 1000 minutes. Display Channel : Vous pouvez définir ici quels canaux vous souhaitez voir. PCE Instruments...
- Page 12 5 minutes, il continue à activer l’alarme. Correction Coefficient : Le coefficient de correction est utilisé pour l’étalonnage et le réglage des paramètres du canal. Cependant, cela ne doit être fait que dans un laboratoire disposant d’appareils de référence certifiés. PCE Instruments...
- Page 13 Vous pouvez sélectionner ici l’unité. Vous pouvez choisir entre particules/m³ et particules/28,3L Device Information Vous pouvez consulter ici les informations suivantes : Version de l’interface d’utilisateur Version du logiciel Numéro du produit Informations du fabricant PCE Instruments...
- Page 14 La version actuelle n’admet pas le transfert de fichiers ayant beaucoup de données. Tous les registres sont des mots de 16 bits, et l’adresse du registre est le nombre de registre 1, voir les Tableaux 1 et 2. PCE Instruments...
- Page 15 Valeur réelle du débit de gaz multipliée par 100 IR25 Valeur de température Valeur réelle de température multipliée par 100 Valeur d’humidité IR26 Valeur réelle d’humidité multipliée par 100 IR27 Réserve IR28 Réserve IR29 Réserve IR30 Réserve IR31 Réserve IR32 Réserve PCE Instruments...
- Page 16 Réglage de la durée de fonctionnement intermittent intermittent (min) IR17 Réserve IR18 Réserve IR19 Réserve IR20 Réserve IR21 Réserve IR22 Réserve IR23 Réserve IR24 Réserve IR25 Réserve IR26 Réserve IR27 Réserve IR28 Réserve IR29 Réserve IR30 Réserve IR31 Réserve IR32 Réserve PCE Instruments...
- Page 17 Format du protocole de communication de l’hôte Description du code de fonction Le PCE-CPC 100 prend en charge les codes de fonction suivants : 0x03 : Lire registre de stockage 0x04 : Lire registre d’entrée 0x06 : Écrire un seul registre Exemple de commande Conditions d’application...
- Page 18 DF21*256^3+DF22*256^2+DF23*256+DF24 (particules/28,3L) Valeur du débit de gaz en temps réel = (DF41*256+DF42) / 100 (L/min) Valeur de température en temps réel = (DF43*256+DF44) / 100 (°C) Valeur d’humidité en temps réel = (DF45*256+DF46) / 100 (%) PCE Instruments...
- Page 19 Modification du débit réglé par l’unité de contrôle (débit réglable entre 15,0 L/min et 35 L/min) Envoi IP 06 00 0E DF1 DF2 CRC16 Réponse IP 06 00 0E DF1 DF2 CRC16 Description Le débit modifié = (DF1*256+DF2) / 100 (L/min) PCE Instruments...
- Page 20 Changement de l’IP et du numéro de port du serveur MQTT Envoi 11 07 66 DF1 DF2 DF3 DF4 DF5 DF6 CS Réponse 16 01 66 83 Description Format IP et numéro de port du serveur MQTT : [IP1]:[IP2]:[IP3]:[IP4]:[PORT] IP1=DF1, IP2=DF2, IP3=DF3, IP4=DF4, PORT=DF5*256+DF6 PCE Instruments...
- Page 21 10.21 (CMD-168) 10.22 Réponse aux données envoyées par le serveur 10.23 (CMD-101 ~ CMD-110) 10.2.1. Définition d’authentification Product ID PCE-CPC 100 deviceID Numéro de série de l’appareil secureId sifangguangdian secureKey 123456 var clientId = deviceID (device SN) var username = secureId+"|"+deviceID; // Concaténer le mot de passe de l’utilisateur var password = md5(username+"|"+secureKey);...
- Page 22 Téléchargement du code SN et de la version du Firmware CMD-108 Modification de la réponse des paramètres de l’appareil CMD-168 Rapport automatique périodique des données Uplink (lien ascendant) ACK (message d’accusé de réception de la CMD-999 commande au serveur). PCE Instruments...
- Page 23 >5,0μm comptage des particules Particles_5.0um Numéro >10μm comptage des particules Particles_10um Numéro Unit String Unité (particules/m ou particules/28,3L) topic: /prodcutID/deviceID/properties/report "cmd": "CMD-101", "desired":{ "particles_0.3um" : 123, "particles_0.5um" : 123, "particles_1.0um" : 123, "particles_5.0um" : 123, "particles_10um" : 123, "unit":"pcs/28.3L " PCE Instruments...
- Page 24 "messageId":"1574326733176995841", "cmd": "CMD-999", "output": "success" Données du lien ascendant : Paramètre Type Description Valeur du débit de gaz en temps réel Number (Floating- gaz_flow (unité ：L/min) point value topic :/prodcutID/deviceID/properties/report { "cmd": "CMD-102", "desired":{ "gaz_flow" : 28,3 PCE Instruments...
- Page 25 "messageId":"1574326733176995841", "cmd": "CMD-999", "output": "success" Données du lien ascendant : Paramètre Type Description temperature Number-Floating-point value Température ambiante / °C humidity Number-Floating-point value Humidité ambiante / % H.r. topic : /prodcutID/deviceID/properties/report "cmd": "CMD-103", "desired":{ "temperature": 25.6, "humidity": 45.7, PCE Instruments...
- Page 26 Coefficient utilisateur >0,3 μm pour le nombre Number-integer Particles _coef_10um number de particules, 10000 fois plus grand topic : /prodcutID/deviceID/properties/report "cmd": "CMD-104", "desired":{ "particles_coef_0.3um" : 123, "particles_coef_0.5um" : 123, "particles_coef_1.0um" : 123, "particles_coef_5.0um" : 123, "particles_coef_10um" : 123 PCE Instruments...
- Page 27 Valeur seuil des particules >0,3 μm alarm_threshold_5.0um Number Valeur seuil des particules >0,3 μm alarm_threshold_10um Number Unit String Unité (pcs/m topic : /prodcutID/deviceID/properties/report "cmd": "CMD-105", "desired":{ "alarm_threshold_0,3um": 123, "alarm_threshold _0,5um" : 123, "alarm_threshold_1.0um" : 123, "alarm_threshold_5.0um" : 123, "alarm_threshold_10um" : 123, "Unit": "pcs/m3" PCE Instruments...
- Page 28 être 0, sinon, la valeur de réglage Number-Shaping work_run_time n’est pas valable. number Téléchargement actif des données MQTT une fois que la durée d’exécution a expirée. topic : /prodcutID/deviceID/properties/report "cmd": "CMD-106", "desired":{ "work_stop_time" : 10, "work_run_time" : 2 PCE Instruments...
- Page 29 été reçue) : topic：/prodcutID/deviceID/function/invoke/reply "messageId":"1574326733176995841", "cmd": "CMD-999", "output": "success" Données du lien ascendant : Paramètre Type Description String Nº de série de l’appareil sw_version String Version du logiciel tema : /prodcutID/deviceID/properties/report "cmd": "CMD-107", "desired":{ "sn" : "123456789", "sw_version" : "xxx" PCE Instruments...
- Page 30 Valeur seuil d’alarme des particules >0,3 μm alarm_threshold_10um Number Remarque Avant de modifier alarm_threshold_**, il faut effacer le nombre de particules actuel de l’appareil. Le seuil d’alarme reçu par l’appareil est déterminé en fonction de l’unité du nombre de particules actuel. PCE Instruments...
- Page 31 Uplink ACK (accusé de réception de la commande au serveur) : topic：/prodcutID/deviceID/function/invoke/reply "messageId":"1574326733176995841", "cmd": "CMD-999", "output": "success" Données du lien ascendant : Paramètre Type Description Result String Réussite ou échec topic : /prodcutID/deviceID/properties/report "sn" : "123456789", "cmd": "CMD-108", "desired":{ "result" : "success" PCE Instruments...
- Page 32 "unit": "pcs/m3", "temperature" : 25,6, "humidity" : 45,7, Contenu de livraison 1 x Compteur de particules PCE-CPC 100 1 x Sonde isocinétique 1 x Tube d’environ 3 m 1 x Câble secteur 1 x Source d’alimentation de 24 V / 5 A 1 x Manuel d’utilisation...
- Page 33 Pour pouvoir respecter l’ADEME (retour et élimination des résidus d’appareils électriques et électroniques) nous retirons tous nos appareils. Ils seront recyclés par nous-mêmes ou seront éliminés selon la loi par une société de recyclage. Vous pouvez l’envoyer à : PCE Instruments France EURL 23, Rue de Strasbourg 67250 SOULTZ-SOUS-FORETS France RII AEE –...
