- Page 1 MARQUE: PROLINE REFERENCE: CDW655P-E BLANC CODIC: 3594181...

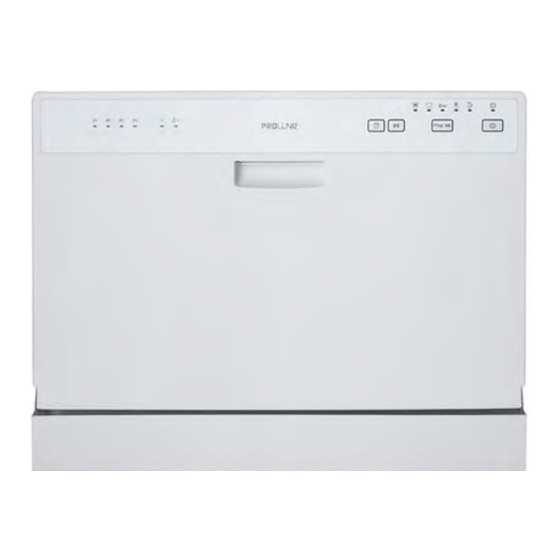

- Page 2 CDW655P-E LAVE-VAISSELLE COMPACT COMPACT DISHWASHER MANUEL D'UTILISATION OPERATING INSTRUCTIONS...
- Page 3 ATTENTION........................2 MISES EN GARDE IMPORTANTES ................4 DESCRIPTION ......................INSTRUCTIONS D’INSTALLATION ................7 Mise à niveau ........................7 Pression d’eau ........................7 Branchement sur les canalisations ..................7 Déconnexion du lave-vaisselle ................... 8 UTILISATION....................... 9 Conseils et mises en garde générales ................9 Chargement.........................
- Page 4 AVERTISSEMENTS Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales...
- Page 5 Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. Les détails concernant la méthode et la fréquence du nettoyage sont définis en page 1 dans la section de “NETTOYAGE ET ENTRETIEN”.
- Page 6 raccordement usagés. Les informations sur la façon de charger le lave-vaisselle sont définis en pages -11 dans la section “CHARGEMENT”. La pression minimale admissible pour l’arrivée d’eau est de 0,04 MPa. La pression maximale admissible pour l’arrivée d’eau est de 1 MPa. La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil.
- Page 7 DESCRIPTION Vue avant Vue arrière Réservoir de sel Distributeur de détergent Panier à couverts Dispositif de filtrage Distributeur de liquide de rinçage Bras de lavage Étagère à tasses Panier Branchement de l'évacuation d'eau Vanne d'arrivée d'eau...
- Page 8 Panneau de commande Bouton Marche/Arrêt Témoin lumineux d’alimentation Bouton de programme Bouton de démarrage/réinitialisation Départ différé Témoin lumineux de programme Témoin de niveau de sel Témoin de niveau de liquide de rinçage Témoin de départ différé AVANT D'INSTALLER LE LAVE-VAISSELLE Avant de brancher le lave-vaisselle, vérifiez que la tension indiquée sur la plaque signalétique correspond à...
- Page 9 INSTRUCTIONS D’INSTALLATION Ce lave-vaisselle peut être installé n'importe où dans votre cuisine à partir du moment où vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'arrivée et de sortie d'eau. REMARQUE : La prise doit rester accessible en permanence. Pour des raisons de sécurité, n'utilisez pas de rallonge avec cet appareil.
- Page 10 connecteur d'évacuation situé derrière le lave-vaisselle. Serrez le bout du tuyau sur le connecteur à l'aide de l'attache métallique prévue à cet effet. Si vous le souhaitez, vous pouvez également relier le tuyau d'arrivée d'eau au robinet de l'évier de votre cuisine.
- Page 11 UTILISATION Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée via un bras de lavage tournant, passe par un filtre qui enlève les restes de nourriture et les particules sales, et enfin pompée par le bras de lavage.
- Page 12 • Plats en plastique (sauf indication contraire) • Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton • Plats en aluminium • Argenterie • Verres en cristal • Articles portant des décorations (sauf indication contraire) Chargement Ce lave-vaisselle est conçu pour loger les couverts de 6 personnes de taille standard, comme indiqué...
- Page 13 Panier à couverts Pour des raisons de sécurité, les fourchettes et les couteaux doivent être placés avec le manche vers le haut; les autres couverts doivent être disposés d'une manière précise dans le panier, avec le manche vers le bas. Lors du chargement, faites attention à...
- Page 14 Remplissage Dévissez le bouchon du réservoir de sel en le tournant dans le sens contraire des aiguilles d'une montre. • Avant le premier lavage, versez 1 litre d'eau dans le réservoir de sel. Placez le bout de l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ 1kg de sel dans le réservoir.
- Page 15 REMARQUE : Lorsque l'indicateur visuel devient clair, ou lorsque le témoin de niveau de liquide s'allume, le réservoir a besoin d'être rechargé. Réglage du réservoir du liquide de rinçage Le réglage par défaut est de 4 pour ce lave-vaisselle. Il existe au total 6 réglages disponibles. La quantité...
- Page 16 REMARQUE : N’utilisez que du détergent conçu spécifiquement pour lave-vaisselle. Pour un meilleur résultat, il est important d'utiliser un détergent de bonne qualité. Programmes de lavage Programme Degré de Description du Quantité Durée du Énergie Liquide saleté cycle recommandée de lavage (kwh) détergent...
- Page 17 Séquence d'utilisation 1. Vérifiez les filtres. • Assurez-vous qu'ils sont propres et placés correctement. Voir section "Nettoyage et entretien". 2. Vérifiez que les réservoirs de sel et de liquide de rinçage sont remplis. 3. Mettez la vaisselle. • Assurez-vous que le bras de lavage peut tourner librement. 4.
- Page 18 NETTOYAGE ET ENTRETIEN Débranchez toujours l'appareil avant de le nettoyer. N'utilisez pas de solvants chimiques ou de détergents durs, cela pourrait abîmer la finition du produit. Nettoyez les surfaces extérieures et la cavité du lave-vaisselle avec un chiffon mouillé. Nettoyage des filtres (2) et d ' un microfiltre Le bloc de filtrage est constitué...
- Page 19 DÉPANNAGE Problème Causes possibles Solutions Le lave-vaisselle Le fusible a sauté ou Remplacez le fusible ou relancez le ne démarre pas le disjoncteur s’est disjoncteur. Débranchez tous les autres déclenché. appareils branchés sur le même circuit que le lave-vaisselle. Le lave-vaisselle Vérifiez que le lave-vaisselle est allumé...
- Page 20 Du sel a été rajouté Utilisez le toujours le programme de lavage sans qu’un rapide. programme de Mettez du sel dans l'appareil sans mettre de lavage ne soit lancé vaisselle. immédiatement après. Des traces de sel se sont mêlées à l'eau de lavage.
- Page 21 DONNÉES TECHNIQUES Fiche technique de lave-vaisselle ménager conforme à la directive européenne 1059/2010 Marque PROLINE Type/description CDW655P-E Nombre de couverts standard Classe d'efficacité énergétique Consommation d’énergie annuelle 174 kWh Consommation d’énergie pour un cycle de lavage standard 0,61 kWh Consommation à l’arrêt...
- Page 22 En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans le mode d'emploi. Veuillez nous excuser pour la gêne occasionnée. Darty Plc UK: EC1N 6TE 27 / 03 / 2014 ...
