Комплект вентиляторов для охлаждения
RKF-100
Как изменить направление потоков охлаждающего воздуха для RKF-100
RKF-100 – это гибкая система, которая позволяет вам выбрать вам несколько вариантов направления потоков охлаждающего
Прежде, чем снимать верхнюю крышку, убедитесь, что сетевое питание отключено.
Фронтальный
выход воздуха
Выход воздуха
2
с задней стороны
Выход воздуха вверх
(впуск спереди)
Выход воздуха вверх
(впуск снизу)
воздуха, в зависимости от требований вашей инсталляции.
1

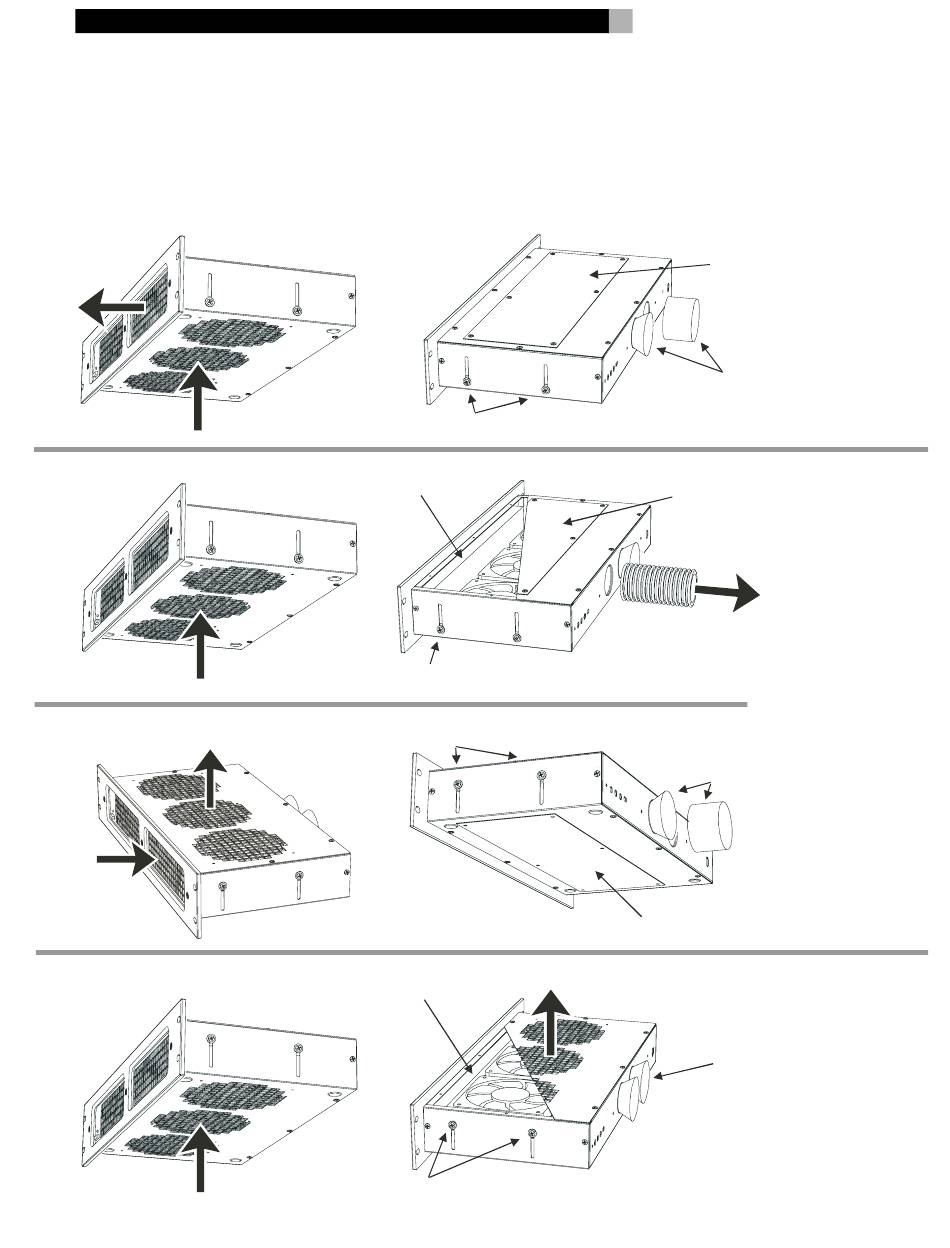

ОСЛАБЬТЕ БОЛТЫ НА БОКОВЫХ СТЕНКАХ, ОПУСТИТЕ ВЕНТИЛЯТОРНЫЙ
БЛОК ДО НИЖНЕГО УПОРА И ЗАТЯНИТЕ БОЛТЫ ВНОВЬ
СНИМИТЕ ВЕРХНЮЮ КРЫШКУ И ЗАЛОЖИТЕ ЗА ПЕРЕДНЮЮ
2
ПАНЕЛЬ ПОРОЛОНОВУЮ ПРОКЛАДКУ, ЧТОБЫ ЗАБЛОКИРОВАТЬ
ПРОХОД ВОЗДУХА СПЕРЕДИ.
1
ОСЛАБЬТЕ БОЛТЫ НА БОКОВЫХ СТЕНКАХ, ОПУСТИТЕ ВЕНТИЛЯТОРНЫЙ
БЛОК ДО НИЖНЕГО УПОРА И ЗАТЯНИТЕ БОЛТЫ ВНОВЬ
ОСЛАБЬТЕ БОЛТЫ НА БОКОВЫХ СТЕНКАХ, ПОДНИМИТЕ ВЕНТИЛЯТОРНЫЙ
1
БЛОК ДО ВЕРХНЕГО УПОРА И ЗАТЯНИТЕ БОЛТЫ ВНОВЬ.
СНИМИТЕ ВЕРХНЮЮ КРЫШКУ И ЗАЛОЖИТЕ ЗА ПЕРЕДНЮЮ
2
ПАНЕЛЬ ПОРОЛОНОВУЮ ПРОКЛАДКУ, ЧТОБЫ ЗАБЛОКИРОВАТЬ
ПРОХОД ВОЗДУХА СПЕРЕДИ.
1
ОСЛАБЬТЕ БОЛТЫ НА БОКОВЫХ СТЕНКАХ, ПОДНИМИТЕ ВЕНТИЛЯТОРНЫЙ
БЛОК ДО ВЕРХНЕГО УПОРА И ЗАТЯНИТЕ БОЛТЫ ВНОВЬ.
10
ЗАКРЕПИТЕ БОЛТАМИ
2
ВЕРХНЮЮ ПЛАСТИКОВУЮ
КРЫШКУ НАД
ВЕНТИЛЯТОРАМИ
СОЖМИТЕ ПОРОЛОНОВЫЕ
ЦИЛИНДРЫ–ЗАГЛУШКИ И
3
ЗАКРОЙТЕ ИМИ ОБА
ОТВЕРСТИЯ В ЗАДНЕЙ СТЕНКЕ
ПОСТАВЬТЕ НА МЕСТО ВЕРХНЮЮ
3
ПЛАСТИКОВУЮ КРЫШКУ НАД
ВЕНТИЛЯТОРАМИ И ЗАКРЕПИТЕ ЕЕ
БОЛТАМИ.
4
4
3
СОЖМИТЕ ПОРОЛОНОВЫЕ
3
ЦИЛИНДРЫ–ЗАГЛУШКИ И
ЗАКРОЙТЕ ИМИ ОБА
ОТВЕРСТИЯ В ЗАДНЕЙ СТЕНКЕ
2
ЗАКРЕПИТЕ БОЛТАМИ НИЖНЮЮ ПЛАСТИКОВУЮ
КРЫШКУ ПОД ВЕНТИЛЯТОРАМИ
СОЖМИТЕ
3
ПОРОЛОНОВЫЕ
ЦИЛИНДРЫ–ЗАГЛУШКИ
И ЗАКРОЙТЕ ИМИ ОБА
ОТВЕРСТИЯ В ЗАДНЕЙ
СТЕНКЕ.
ЗАВЕРНИТЕ
ГОФРИРОВАННЫЙ
ШЛАНГ ДЛЯ ОТВОДА
ВОЗДУХА В ОТВЕРСТИЕ
НА ЗАДНЕЙ ПАНЕЛИ НА
ДВА ОБОРОТА, ЧТОБЫ
НАДЕЖНО ЕГО ЗАКРЕПИТЬ.
ИСПОЛЬЗУЙТЕ ДВА ШЛАНГА
.
ДЛЯ МАКСИМАЛЬНОЙ
ВЕНТИЛЯЦИИ ИЛИ ЖЕ
ЗАБЛОКИРУЙТЕ ПОТОК
ВОЗДУХА ВО ВТОРОМ
ОТВЕРСТИИ С ПОМОЩЬЮ
ПОРО ЛОН О В ОГ О
ЦИЛИНДРА–ЗАГЛУШКИ,
КАК ПОКАЗАНО ВЫШЕ.
