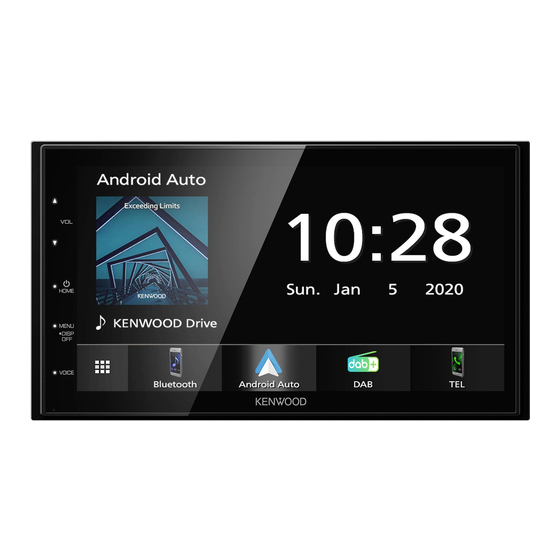

Kenwood DMX5020DABS Mode D'emploi
Masquer les pouces Voir aussi pour DMX5020DABS:

Publicité

Liens rapides

DMX5020DABS
ÉCRAN AVEC RÉCEPTEUR
MODE D'EMPLOI
• Des informations actualisées (le dernier mode d'emploi, les mises à jour
du système, les nouvelles fonctions, etc.) sont disponibles sur le site
<https://www.kenwood.com/cs/ce/>.
© 2020 JVCKENWOOD Corporation
B5H-0358-07 FR (E)
