Polaris 2878686 Instructions D'installation

PELLE 66"
ACCESSOIRE N° 2878686
Applications : Châssis pour pelle « GLACIER-II » et « GLACIER-III »
Avant de débuter, veuillez lire ces instructions et vous assurer que toutes les pièces et les outils soient à votre disposition.
Conservez ces instructions afin de vous y référer au besoin ou pour toutes demandes d'informations futures.
Outils requis : Clés et douilles 13 mm et 19 mm, marteau, pinces
IMPORTANT : Votre accessoire Polaris est conçu et créé pour votre véhicule. Lire attentivement ces instructions avant de
débuter l'installation. Afin de faciliter l'installation, veillez à vous assurer que votre véhicule est propre et libre de tout débris.
Temps approximatif d'installation : 45 minutes
Contenu de l'ensemble :
Réf. Qté Description
1. ..........1 ........Pelle
2. ..........2 ........Patin
3. ..........2 ........Boulon hex. M12-1.75 X 70 mm
4. ..........4 ........Écrou autobloquant M12-1.75
5. ..........2 ........Écrou M12-1.75
INSTRUCTIONS

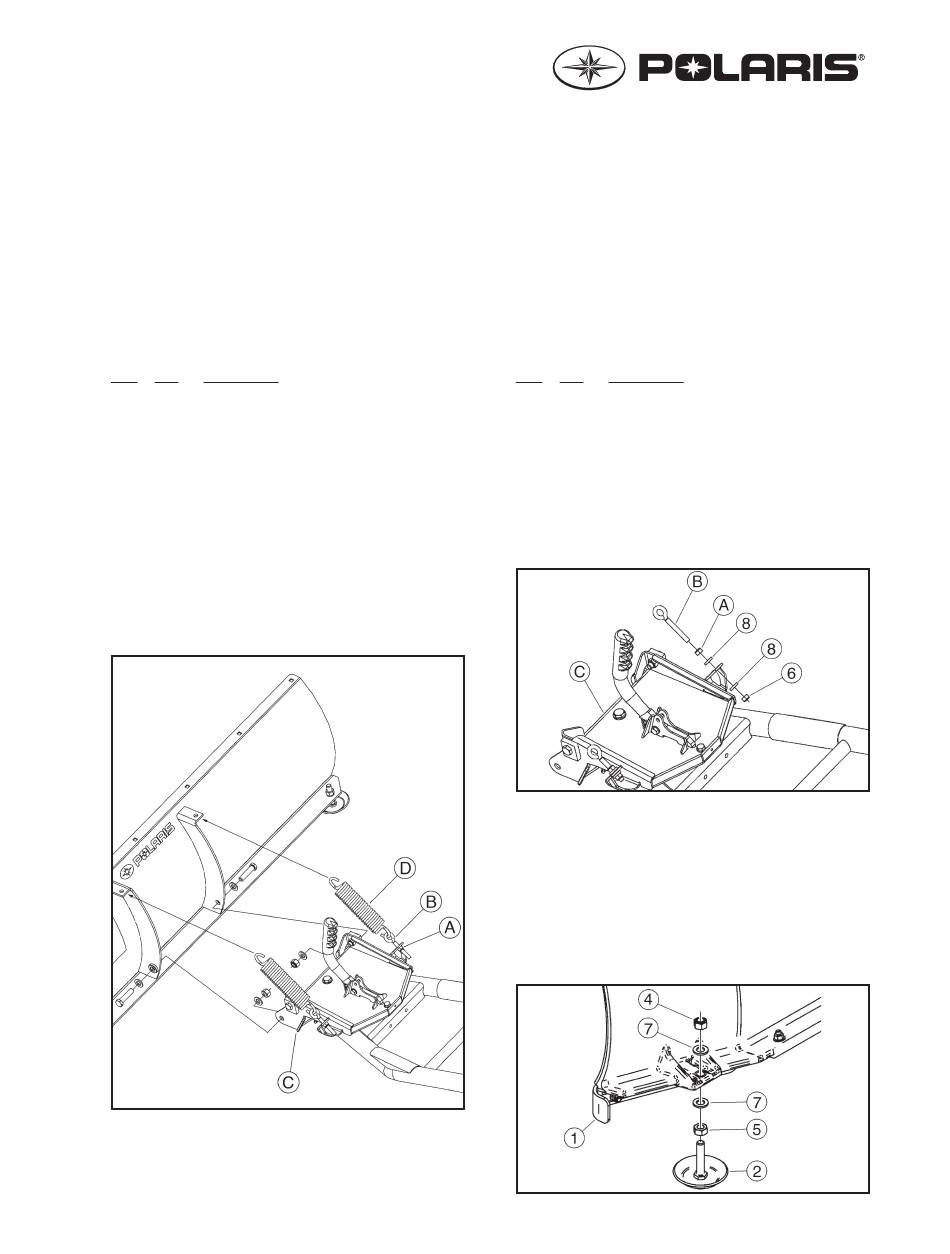

1. Si une pelle d'acier est déjà montée sur votre châssis
de pelle, retirez-la. Conservez les pièces pour une
utilisation ultérieure.
2. Dévisser les écrous (#A) retenant les boulons à œil
(#B) au pivot (#C). Retirer les ressorts (#D).
3. Réinstaller l'écrou (#A) retiré à l'étape 2 sur la tige
filetée du boulon à œil (#B). Insérer une rondelle
(#8) sur le boulon (#B). Installer le boulon dans le
trou prévue à cet effet du pivot (#C).
4560047-4000
A-4560047 Rév. A
Réf. Qté Description
6. ..........2 ........Écrou M8-1.25
7. ..........6 ........Rondelle M12
8. ..........4 ........Rondelle M8
9. ..........2 ........Goupille cylindrique
10. ........4 ........Goupille fendue 2.5 mm diam. X 25 mm
4. Insérer une autre rondelle
(#6) sur le boulon (#B). Répéter pour le côté
M8-1.25
opposé.
5. Visser un écrou
M12-1.75
sur la tige filetée du patin (#2). Installer le patin dans
le trou prévue à cet effet de la pelle et fixer à l'aide
d'une autre rondelle
(#4). IMPORTANT : Appliquer un couple
M12-1.75
de serrage de 40 lb-pi. Répéter pour le côté opposé.
AJUSTEMENT : La base du patin (#2) doit être
égale ou légèrement plus basse que la lame (#1) pour
éviter de briser ou altérer la surface à gratter.
M8
- 1-
(#8) et un écrou
M8
(#5) et une rondelle
M12
(#7) et d'un écrou autobloquant
M12
(#7)
