Manuels Connexes pour OERTLI GMX-S 2024 Condens
Sommaire des Matières pour OERTLI GMX-S 2024 Condens

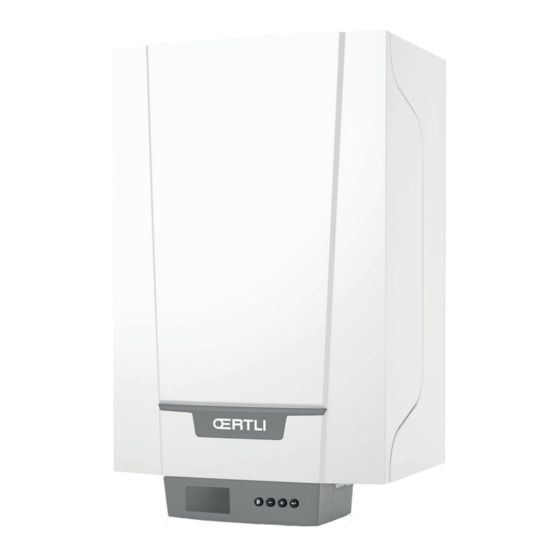

- Page 1 France Notice d'entretien chaudière murale gaz à haut rendement GMX-S 2024 Condens 2024 Combi Condens 2030 Combi Condens...
- Page 2 Cher client, Merci d'avoir fait l'acquisition de cet appareil. Nous vous invitons à lire attentivement la présente notice avant d'utiliser votre appareil. Conservez ce document dans un endroit adapté afin de pouvoir vous y référer ultérieurement. Pour garantir un fonctionnement sûr et efficace, nous vous recommandons de procéder régulièrement aux opérations d'entretien nécessaires.
- Page 3 Table des matières Table des matières A propos de cette notice ................5 Documentation complémentaire .
- Page 4 Table des matières 7.4.1 Remplacement de l'électrode d'ionisation/d'allumage ......... . 35 7.4.2 Remplacement de la vanne 3 voies .
- Page 5 1 A propos de cette notice A propos de cette notice Documentation complémentaire La documentation suivante est disponible en complément de la présente notice : Notice d'installation et d'utilisation Informations sur le produit Règles relatives à la qualité de l'eau Symboles utilisés dans la notice Cette notice comporte des instructions spéciales, indiquées par des symboles spécifiques.
- Page 6 2 Description du produit réelles mesurées par les sondes de température. La modulation du rapport gaz/air permet d'ajuster précisément l'une à l'autre les quantités requises de gaz et d'air. Cela permet une combustion optimale sur l'ensemble de la plage de puissance. Le mélange gaz/air arrive ensuite au brûleur, où...
- Page 7 La sécurité de surchauffe désactive la chaudière dans le cas où l'eau atteint une température excessivement élevée (110 °C). Principaux composants Fig.1 GMX-S 2024 Condens AD-3001097-02 1 Buse de fumées 7 Système gaz/air avec ventilateur, vanne de 2 Arrivée d'air régulation du gaz et unité...
- Page 8 2 Description du produit 13 Échangeur de chaleur (chauffage) Départ circuit de chauffage (circuit principal) 14 Vase d'expansion Départ circuit de chauffage (circuit secondaire) 15 Purgeur automatique Retour circuit chauffage (circuit secondaire) 16 Plaquette signalétique Retour circuit chauffage (circuit principal) 17 Vanne de surpression Fig.2 GMX-S 2024 Combi Condens - 2030 Combi Condens...
- Page 9 3 Utilisation du tableau de commande Touches ramoneur Important Appuyer simultanément sur les touches Touches Menu Important Appuyer simultanément sur les touches 2.4.2 Signification des symboles sur l'afficheur Tab.2 Symboles sur l'afficheur Le mode Ramoneur est activé (pleine charge ou charge partielle forcée pour la mesure de O Le brûleur est allumé.
- Page 10 4 Instructions pour l'utilisateur Fig.7 Étape 4 4. Appuyer sur la touche pour confirmer la sélection du menu souhaité. AD-3001138-01 Fig.8 Étape 5 5. Appuyer sur les touches pour déplacer le curseur. AD-3001113-01 Fig.9 Étape 6 6. Appuyer sur la touche pour confirmer la sélection du paramètre requis.
- Page 11 5 Instructions pour l'installateur Fig.17 Étape 6 6. Appuyer sur la touche pour confirmer la valeur. 7. Appuyer à plusieurs reprises sur la touche pour revenir à l’écran d'accueil. AD-3001116-01 Voir aussi Réglages de l'unité de commande CU-GH09, page 17 Modification de la température de départ du chauffage central Il est possible d'augmenter ou de réduire la température de départ du chauffage central indépendamment des besoins en chauffage.
- Page 12 5 Instructions pour l'installateur Attention La modification des réglages usine peut affecter le fonctionnement de l'appareil, de la carte de commande ou de la zone. 1. Accéder au menu Installateur. Fig.24 Étape 2 2. Appuyer sur la touche pour ouvrir le menu. AD-3001110-01 Fig.25 Étape 3...
- Page 13 5 Instructions pour l'installateur L'unité de remplissage automatique peut remplir une installation de chauffage central de manière automatique ou semi-automatique jusqu'à la pression de service maximum réglée. Le réglage du remplissage automatique ou semi-automatique peut être défini par le paramètre AP014.
- Page 14 5 Instructions pour l'installateur Fig.35 Graphique pour GMX-S 2024 Condens - 2024 Combi Condens 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 6500 7000 7500 8000 AD-3001324-02 Q Entrée (Hi) (kW) R Vitesse de rotation du ventilateur Tab.4...
- Page 15 5 Instructions pour l'installateur 5.1.3 Réglage de la courbe de chauffe Fig.37 Courbe de chauffe interne 1 Point de réglage (paramètres CP010) 2 Point de base de la température confort (paramètre CP210) 3 Pente (paramètre CP230) F Courbe de chauffe Température extérieure Température de départ AD-0000871-02...
- Page 16 5 Instructions pour l'installateur Fig.45 Étape 6 6. Appuyer sur la touche pour confirmer la valeur. AD-3001116-01 Fig.46 Étape 7 7. Appuyer sur les touches pour modifier la valeur. Voir La plaquette signalétique pour la valeur CN2. AD-3001147-01 Fig.47 Étape 8 8.
- Page 17 6 Réglages Fig.55 Étape 3 3. Appuyer sur la touche pour confirmer l'état modifié. La production d'ECS est désactivée. Important AD-3001149-01 La protection antigel est assurée. Lecture du menu Compteur 1. Naviguer dans le menu Compteur. Fig.56 Étape 2 2. Appuyer sur la touche pour ouvrir le menu.
- Page 18 6 Réglages Important Les tableaux répertorient également les paramètres qui s’appliquent uniquement au cas où la chaudière est associée à d’autres équipements. Tab.6 - Réglages d'usine au niveau utilisateur Code Description Plage de réglage 2024 2024 2030 Condens Combi Combi Condens Condens AP016...
- Page 19 6 Réglages Code Description Plage de réglage 2024 2024 2030 Condens Combi Combi Condens Condens CP660 Choisir le symbole qui représentera 0 = Aucun le circuit 1 = Toutes 2 = Chambre 3 = Séjour 4 = Bureau 5 = Exterieur 6 = Cuisine 7 = Cave 8 = Piscine...
- Page 20 6 Réglages Tab.7 - Réglages d'usine au niveau installateur Code Description Plage de réglage 2024 2024 2030 Condens Combi Combi Condens Condens AP001 Sélection de la fonction de l'entrée 1 = Arrêt total 2 = Arrêt partiel 3 = Verrouillage utilis. 4 = Délestage appoint 5 = Délestage générateur 6 = Délestage...
- Page 21 6 Réglages Code Description Plage de réglage 2024 2024 2030 Condens Combi Combi Condens Condens AP091 Type de connexion de sonde exté 0 = Auto rieure à utiliser 1 = Capteur filaire 2 = Capteur sans fil 3 = Mesure Internet 4 = Aucun CP000 Consigne maximum de la tempéra...
- Page 22 6 Réglages Code Description Plage de réglage 2024 2024 2030 Condens Combi Combi Condens Condens CP740 Facteur de vitesse de rafraichisse 0 = Mini ment en température du circuit 1 = Lente 2 = Mode normal 3 = Rapide 4 = Maxi CP750 Durée maximale de préchauffage 0 - 65000Min...
- Page 23 6 Réglages Code Description Plage de réglage 2024 2024 2030 Condens Combi Combi Condens Condens PP018 Vitesse de pompe minimale en 20 - 100% chauffage PP023 Hystérésis de température pour le 1 - 10°C démarrage du générateur en chauf fage Liste des valeurs mesurées 6.2.1 Compteurs de l'unité...
- Page 24 6 Réglages Code Description Plage AM014 Sous-état actuel de l'appareil. Voir État et sous-état, page 25 AM015 État de fonctionnement de la pompe 0 = Inactif 1 = Actif AM016 Température de départ de l'appareil. Température de l'eau sortant de l'ap -25 - 150°C pareil.
- Page 25 6 Réglages Code Description Plage DM009 Information: mode automatique ou dérogation de la production d'eau chau 0 = Programmation de sanitaire 1 = Manuel 2 = Hors-gel 3 = Temporaire DM019 Activité en cours pour le circuit d'eau chaude sanitaire. 0 = Hors-gel 1 = Réduit 2 = Confort...
- Page 26 6 Réglages Code Texte affiché Explication Verrouillage Un mode de verrouillage est actif. Test Charge Mini Le mode de test du chauffage à faible charge est actif. Test Charge Max CH Le mode de test du chauffage à pleine charge est actif. Test Charge Max ECS Le mode de test de l'eau chaude sanitaire à...
- Page 27 7 Entretien Code Texte affiché Explication Limite Pu T° fumée La puissance de l'appareil est réduite pour faire baisser la température des fumées. Rempli-auto install Le dispositif de remplissage automatique remplit l'installation. L'installation était vide. Rempli-auto appoint Le dispositif de remplissage automatique fait l'appoint de l'installation. La pression d'eau dans l'installation était faible.
- Page 28 7 Entretien Attention Remplacer les pièces usées ou défectueuses par des pièces d’origine. Lors des interventions de contrôle et d’entretien, toujours remplacer tous les joints sur les pièces démontées. Vérifier que tous les joints ont été correctement remis en place (bien à...
- Page 29 7 Entretien Appoint en eau de l'installation de chauffage Important La pression hydraulique recommandée se situe entre 1,5 bar et 2 bar. Ouvrir les robinets de tous les radiateurs de l'installation de chauffage. Tab.12 Remplissage Manuel Voir Remplissage manuel de l'installation de chauffage central, avec l'unité de remplissage ou l'unité...
- Page 30 7 Entretien Fig.63 Valider ou annuler le remplissage 1. Si la pression hydraulique est trop faible, le message AF s'affiche à l'écran. 1.1. Appuyer sur la touche pour valider le remplissage. 1.2. AD-3001099-01 Appuyer sur la touche pour annuler le remplissage et revenir à...
- Page 31 Valeurs de contrôle et de réglage de l'O à pleine charge pour G20 (gaz H) Valeurs à pleine charge pour G20 (gaz H) GMX-S 2024 Condens 3.8 – 4.3 GMX-S 2024 Combi Condens 3.8 – 4.3 GMX-S 2030 Combi Condens 3.8 –...
- Page 32 Valeurs de contrôle et de réglage de l'O à pleine charge pour G25 (gaz L) Valeurs à pleine charge pour G25 (gaz L) GMX-S 2024 Condens 3.5 – 4.0 GMX-S 2024 Combi Condens 3.5 – 4.0 GMX-S 2030 Combi Condens 3.5 –...
- Page 33 Valeurs de contrôle et de réglage de l'O à faible charge pour G25 (gaz L) Valeurs à faible charge pour G25 (gaz L) GMX-S 2024 Condens 4.7 – 5.2 GMX-S 2024 Combi Condens 4.7 – 5.2 GMX-S 2030 Combi Condens 4.7 –...
- Page 34 7 Entretien 7.3.8 Nettoyage du siphon Fig.74 Nettoyage du siphon Important Tout d'abord, déposer l'habillage avant de la chaudière pour retirer le siphon. 1. Déplacer le levier situé sous l'hydrobloc vers la droite pour retirer le siphon. 2. Démonter le siphon. 3.
- Page 35 7 Entretien Fig.77 Démontage 10. Retirer l'électrode d'ionisation/d'allumage. 11. Dégager les 2 clips de serrage qui fixent l'unité gaz/air à l'échangeur thermique. 12. Déposer l'unité gaz/air en la soulevant puis en la déplaçant vers l'avant. AD-3001155-01 Fig.78 Vérification 13. Extraire le brûleur et le joint de l'échangeur thermique. 14.
- Page 36 7 Entretien 7.4.2 Remplacement de la vanne 3 voies Si le remplacement de la vanne 3 voies s'avère nécessaire, procéder comme suit : Fig.80 1. Couper l'arrivée d'eau. 2. Vidanger la chaudière. AD-3001236-01 Fig.81 Remplacement de la vanne 3 voies 3.
- Page 37 7 Entretien Fig.83 3. Couper l'arrivée d'eau. 4. Vidanger la chaudière. AD-3001236-01 Fig.84 Nettoyage de l'échangeur à plaques 5. Desserrer la vis située à gauche de l'échangeur thermique. 6. Déposer l'échangeur thermique à plaques en déplaçant la partie gauche vers l'avant tout en délogeant la partie droite de son support et en l'inclinant.
- Page 38 7 Entretien 7.4.5 Remplacement du vase d'expansion Les opérations suivantes doivent être exécutées avant le remplacement du vase d'expansion : Fig.87 1. S’assurer que la chaudière est hors tension. 2. Fermer le robinet gaz de la chaudière. Gas/Gaz AD-3001235-01 Fig.88 3.
- Page 39 8 En cas de dérangement Dépose du vase d'expansion Fig.91 Dépose du vase d'expansion 1. Tirer la languette située au-dessus du vase d'expansion et la maintenir dans cette position pendant toute la procédure de dépose du vase d'expansion. 2. Soulever légèrement le vase d'expansion, puis le retirer du support de fixation.
- Page 40 La signification du code est donnée dans les différents tableaux de codes d'erreurs. Important Ce code d'erreur est nécessaire pour trouver rapidement et correctement la cause de l'erreur et pour obtenir une assistance de la part de Oertli. 8.1.1 Affichage des codes d'erreur Fig.92 Tableau de commande Lorsqu'une erreur apparaît dans l'installation, le tableau de commande...
- Page 41 8 En cas de dérangement Code Description Solution A.02.33 Expiration du temps de communication avec La durée maximum allouée au remplissage automatique du le système de remplissage-automatique système a été dépassée : Pression hydraulique basse ou nulle dans la conduite d'ali mentation : vérifier que le robinet d'eau principal est totale...
- Page 42 8 En cas de dérangement 8.1.3 Blocage Tab.21 Codes de blocage Code Description Solution H.01.00 Erreur de communication Erreur de communication avec le noyau de sécurité : Redémarrer la chaudière Remplacer la carte CU-GH H.01.05 Différence maximale entre la température de Écart maximum entre la température de départ et de retour départ et la température de retour dépassé...
- Page 43 8 En cas de dérangement Code Description Solution H.02.05 Le CSU n'est pas compatible avec le CU Erreur de configuration : Réinitialiser CN1 et CN2 H.02.09 Blocage partiel de l'appareil reconnu Entrée de blocage active ou protection antigel active : Cause externe : éliminer la cause externe Mauvais réglage des paramètres : vérifier les paramètres Mauvaise connexion : vérifier le raccordement...
- Page 44 8 En cas de dérangement 8.1.4 Verrouillage Tab.22 Codes de verrouillage Code Description Solution E.00.04 La sonde de température de retour est absen Sonde de température retour ouverte : te ou température supérieure à la plage mesu Mauvaise connexion : vérifier le câblage et les connecteurs rée Sonde mal installée : vérifier si la sonde a été...
- Page 45 8 En cas de dérangement Code Description Solution E.02.13 Entrée blocage de l'unité de commande pro Entrée de blocage active : venant d'un appareil externe Cause externe : éliminer la cause externe Mauvais réglage des paramètres : vérifier les paramètres E.02.15 Dépassement de temps pour le CSU externe Interruption du CSU :...
- Page 46 8 En cas de dérangement Code Description Solution E.04.07 La différence entre les sondes départ 1 et 2 Déviation de la sonde de température de départ : est trop élevée Mauvaise connexion : vérifier le raccordement Sonde défectueuse : remplacer la sonde E.04.08 L'entrée de sécurité...
- Page 47 8 En cas de dérangement Code Description Solution E.04.15 L'évacuation des fumées est obstruée La buse de fumées est bloquée : Vérifier que la buse de fumées n'est pas bloquée Remettre la chaudière en service E.04.17 Commande de la vanne gaz défectueuse Défaut du bloc vanne gaz : Mauvaise connexion : vérifier le câblage et les connecteurs Bloc vanne gaz défectueux : Remplacer le bloc vanne gaz...
- Page 48 Des informations au sujet des pièces disponibles sont données sur le site Web pour les professionnels. Fig.100 http://pieces.oertli.fr Important Lors de la commande d'une pièce, il est impératif d'indiquer la référence de la pièce demandée.
- Page 49 9 Pièces de rechange Pièces de rechange Fig.101 GMX-S 2024 Condens 2015 2012 3001 3006 4001 2015 1003 2007 2010 1003 1003 4008 3007 3005 4001 3004 3002 3003 3001 2011 2010 2005 9001 2019 2019 2018 2008 4005 4003...
- Page 50 9 Pièces de rechange Fig.102 GMX-S 2024 Combi Condens 2015 2012 3001 3006 4001 2015 1003 2007 2010 1003 1003 3007 4008 3005 4001 3004 3002 3003 3001 2011 2010 2005 9001 2019 2019 2018 2008 4005 4003 9017 2017 1005 1002 3003...
- Page 51 9 Pièces de rechange Fig.103 GMX-S 2030 Combi Condens 2015 3006 2012 3001 4001 2015 1003 2007 2010 4008 3007 1003 1003 3005 4001 3004 3002 3001 3003 2011 2010 2019 2005 9001 2018 2019 2008 4005 4003 9017 2017 1005 1002 3003...
- Page 52 9 Pièces de rechange Fig.104 Dosseret de montage - GMX-S 2024 Condens 9015 9011 9016 9015 9016 9005 9015 9004 9016 9009 9005 9006 °C 9003 9015 9004 9002 9002 9008 9007 AD-0801967-01 7719030 - v.03 - 26042022...
- Page 53 9 Pièces de rechange Fig.105 Dosseret de montage - GMX-S 2024 Combi Condens - 2030 Combi Condens 9015 9011 9016 9015 9016 9005 9015 9004 9016 9009 9007 °C 9006 9003 9015 9002 9004 9008 9002 AD-0801966-01 7719030 - v.03 - 26042022...
- Page 54 9 Pièces de rechange Liste des pièces Tab.23 Habillage Repères Code Désignation 2024 2024 2030 Condens Combi Combi Condens Condens 1001 7600123 Panneau avant de l'habillage 1002 S103362 Vis pour panneau avant de l'habillage 1003 7600078 Ensemble de joints pour l'habillage 1004 7628597 Rail de fixation pour boîtier de raccordement (2 unités)
- Page 55 9 Pièces de rechange Repères Code Désignation 2024 2024 2030 Condens Combi Combi Condens Condens 3004 S56155 Joint d'étanchéité 23,8 x 17,2 x 2 mm (20 unités) 3005 7693998 Vanne de régulation du gaz 28 kW 3005 7693999 Vanne de régulation du gaz 40 kW 3006 7694000 Silencieux d'admission d'air...
- Page 56 9 Pièces de rechange Tab.28 Dosseret de montage Repères Code Désignation 2024 2024 2030 Condens Combi Combi Condens Condens 9001 7600525 Vase d'expansion 9002 S101740 Jeu de visserie 9003 S101763 Thermomanomètre 9004 7684680 Kit de maintenance pour vannes 9005 7660283 Coude pour dosseret de montage 9006 S101740...
- Page 57 9 Pièces de rechange 7719030 - v.03 - 26042022...
- Page 58 9 Pièces de rechange 7719030 - v.03 - 26042022...
- Page 59 Notice originale - © Copyright Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable. Sous réserve de modifications.
