MANUEL D'INSTALLATION
1) GÉNÉRALITÉS
Récepteur DW-RRI-10 caractérisé par deux sorties avec des contacts
relais isolés permettant de commander jusqu'à deux automatisations
par radio. Possibilité de mémoriser jusqu'à 16 émetteurs par relais.
2) DONNÉES TECHNIQUES
Tension d'alimentation
24V CA/CC 50/60Hz
24V CC/ 3A
Portée contacts
50V CA/ 3A
Degré de protection
IP55
Température de service
-20/+70°C
Fréquence
433.42 Mhz
Portée
200 m en champ libre
N° maxi. radiocommandes mémorisables : 16
Dimensions

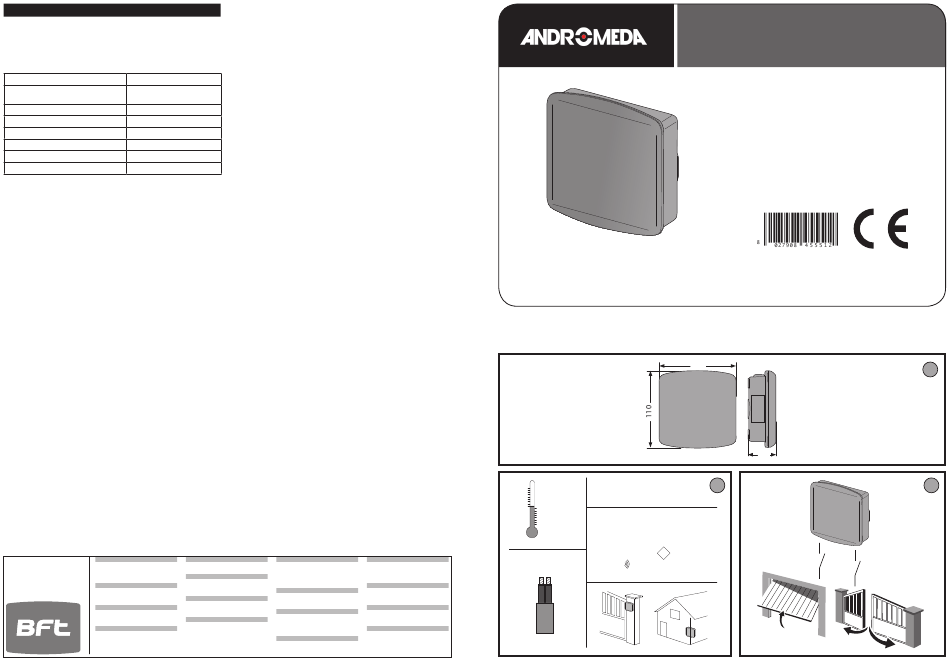

Fig. A:
3) INSTALLATION Fig. D
4) BRANCHEMENT BORNIER FIG. E
Les connexions électriques doivent être réalisées en l'absence de
tension.
AVERTISSEMENTS – Pendant les opérations de câblage et de montage,
respectez les normes en vigueur et les principes de la bonne technique.
Les conducteurs alimentés avec des tensions différentes doivent être
séparés physiquement entre eux ou isolés de façon adéquate avec une
couche d'isolant de 1mm d'épaisseur minimum.
Les conducteurs doivent êtres fixés par un système supplémentaire à
proximité des bornes, par exemple à l'aide de bandes.
5) MÉMORISATION ou Suppression Fig. F
1. Entrez en mode de programmation
Appuyez pendant 2s sur la touche PROG1 ou PROG2 selon le
canal désiré pour configurer le récepteur en mode programmation
(Fig. F réf.1)
2. Enregistrez l'émetteur
Utilisez le mode monteur, à partir du pavé numérique ou de
'ordinateur, pour associer Andromeda au récepteur (Fig. F réf. 2)
Si l'émetteur est déjà mémorisé il est supprimé.
3. Le récepteur confirme la réception de la transmission (Fig. F réf. 3)
6) SUPPRESSION DE TOUS LES ÉMETTEURS (Fig. G)
Appuyez sans la lâcher sur la touche PROG 1 ou PROG 2 pendant 7 s
pour supprimer tous les émetteurs associés.
L'installation électrique doit être réalisée conformément aux normes
en vigueur dans le pays où le produit est utilisé. En vue de garantir
une bonne émission radio, n'installez pas le produit sur des surfaces
métalliques.
Tenez les dispositifs de commande hors de portée des enfants.
La déclaration de conformité peut être consultée sur le site: www.
bft.it dans la section produits.
Bft Spa
SPAIN
BFT GROUP ITALIBERICA DE
Via Lago di Vico, 44
AUTOMATISMOS S.L.
36015 Schio (VI)
08401 Granollers - (Barcelona)
T +39 0445 69 65 11
www.bftautomatismos.com
F +39 0445 69 65 22
FRANCE
 www.bft.it
AUTOMATISMES BFT FRANCE
69800 Saint Priest
www.bft-france.com
GERMANY
BFT TORANTRIEBSSYSTEME Gmb H
90522 Oberasbach
www.bft-torantriebe.de
UNITED KINGDOM
BFT AUTOMATION UK LTD
Stockport, Cheshire, SK7 5DA
www.bft.co.uk
IRELAND
PORTUGAL
BFT AUTOMATION LTD
BFT SA-COMERCIO DE
AUTOMATISMOS E MATERIAL DE
Dublin 12
SEGURANCIA
BENELUX
3020-305 Coimbra
BFT BENELUX SA
www.bftportugal.com
1400 Nivelles
www.bftbenelux.be
CZECH REPUBLIC
BFT CZ S.R.O.
POLAND
Praha
BFT POLSKA SP. Z O.O.
www.bft.it
05-091 ZąBKI
www.bft.pl
TURKEY
BFT OTOMATIK KAPI SISTEMELERI
CROATIA
SANAY VE
BFT ADRIA D.O.O.
Istanbul
51218 Drazice (Rijeka)
www.bftotomasyon.com.tr
www.bft.hr
RUSSIA
BFT RUSSIA
111020 Moscow
www.bftrus.ru
DW-RRI-10
+ 70°C
- 20 °C
AUSTRALIA
2 x 0,75 mm 2
BFT AUTOMATION AUSTRALIA
PTY LTD
Wetherill Park (Sydney)
www.bftaustralia.com.au
U.S.A.
BFT USA
Boca Raton
www.bft-usa.com
CHINA
BFT CHINA
Shanghai 200072
www.bft-china.cn
UAE
BFT Middle East FZCO
H05 RR-F
Dubai
D812066 00500_01 02-10-13 121183A
110
40
24V DC/3A
B
50V AC/3A
IP 55
20 < V DC < 40
20 < V AC < 28
50 Hz
III
433.42 Mhz
A
C
