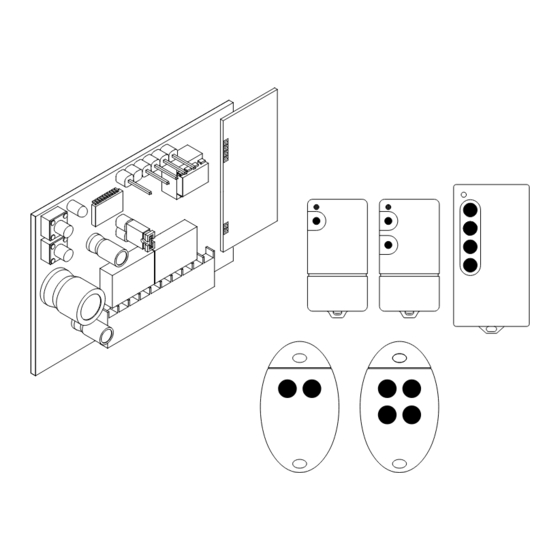

BFT CLONIX Instructions D'utilisation Et D'installation

Système radiocommande rolling-code avec clonage
Masquer les pouces Voir aussi pour CLONIX:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 13

Liens rapides

Télécharger ce manuel
I SISTEMA RADIOCOMANDO ROLLING-CODE CON CLONAZIONE
GB
ROLLING-CODE WITH CLONING RADIO CONTROL SYSTEM
F
SYSTÈME RADIOCOMMANDE ROLLING-CODE AVEC CLONAGE
D
FERNSTEUERUNGSSYSTEM ROLLING-CODE MIT KLONIEREN
SISTEMA DE RADIOMANDO ROLLING-CODE CON CLONACIÓN
E
SISTEMA RADIOCOMANDO ROLLING-CODE COM CLONAÇÃO
P
ISTRUZIONI D'USO E DI INSTALLAZIONE
INSTALLATION AND USER'S MANUAL
INSTRUCTIONS D'UTILISATION ET D'INSTALLATION
INSTALLATIONS-UND GEBRAUCHSANLEITUNG
INSTRUCCIONES DE USO Y DE INSTALACION
INSTRUÇÕES DE USO E DE INSTALAÇÃO
TRC 1-2-4 / MITTO 2-4
Via Lago di Vico, 44
36015 Schio (VI)
Tel.naz. 0445 696511
Tel.int. +39 0445 696533
Fax 0445 696522
Internet: www.bft.it
E-mail: sales@bft.it
D811324 ver.02 15-01-02
8 0 2 7 9 0 8 1 8 9 5 8 5
CLONIX
433MHz
