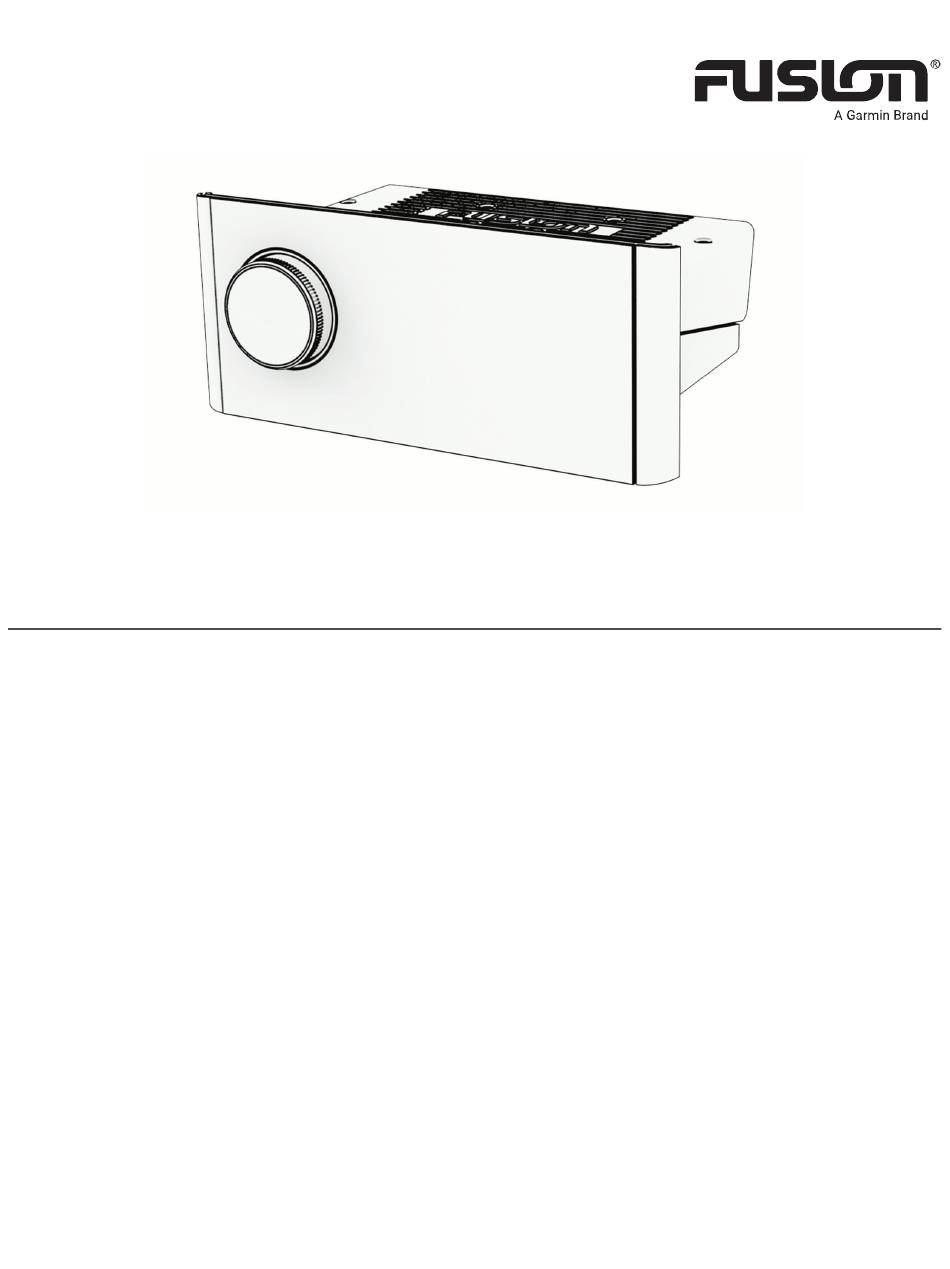

- Page 1 APOLLO RV-RA770 ™ Manuel d'utilisation...
- Page 2 Tous droits réservés. Conformément aux lois relatives au copyright en vigueur, toute reproduction du présent manuel, qu'elle soit partielle ou intégrale, sans l'autorisation préalable écrite de Garmin, est interdite. Garmin se réserve le droit de modifier ou d'améliorer ses produits et d'apporter des modifications au contenu du présent manuel sans obligation d'en avertir quelque personne physique ou morale que ce soit.
- Page 3 Table des matières Compatibilité de l'appareil USB.... 12 Connexion d'un appareil USB... 12 Contrôle de la lecture de la musique sur Mise en route........1 une clé USB ou un lecteur audio..13 Touches du système stéréo....1 Contrôle de la lecture de la musique sur Commandes de lecture.......
- Page 4 Considérations relatives à la source pour DHCP..........34 les chaînes stéréo groupées....26 Configuration de la chaîne stéréo Synchronisation de groupe....27 pour une utilisation sur un réseau Activation de la synchronisation de Garmin Marine Network....35 groupe..........27 Table des matières...
- Page 5 35 Dimensions (haut)......45 Options de mise à jour......36 Options supplémentaires de contrôle de la stéréo........36 Connexion à une montre Garmin..36 Connexion à une télécommande ARX70............ 37 Application de la télécommande sans fil Fusion-Link..........37 Technologie réseau FUSION-Link™..37 Télécommande et affichage....
- Page 7 Mise en route AVERTISSEMENT Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des avertissements et autres informations importantes sur le produit. Touches du système stéréo • Tournez la molette pour régler le volume. •...
- Page 8 Commandes de lecture Les commandes de lecture affichées à l'écran peuvent varier en fonction de la source sélectionnée. REMARQUE : après quinze secondes environ, les commandes de lecture sont masquées par l'écran de veille. Vous pouvez balayer l'écran vers le bas pour afficher les commandes de lecture (Écran de veille, page 4).
- Page 9 Appuyez sur ce bouton pour mettre la lecture en pause. • Appuyez sur ce bouton pour lire un fichier multimédia ou reprendre la lecture. • Source DAB : ◦ Appuyez sur ce bouton pour rechercher les stations DAB. ◦ Maintenez ce bouton enfoncé pour enregistrer la station actuelle comme station préréglée.
- Page 10 (Sources Aux et Optique) Appuyez pour réduire la sensibilité. (Sources Aux et Optique) Écran de veille Après quinze secondes environ, un écran apparaît et affiche des informations sur le fichier multimédia ainsi que la pochette de l'album. Vous pouvez utiliser l'écran tactile pour interagir avec cet écran. •...
- Page 11 Ecran de la chaîne stéréo Les informations qui apparaissent à l'écran varient en fonction de la source sélectionnée. Les commandes de lecture affichées à l'écran peuvent varier en fonction de la source sélectionnée (Commandes de lecture, page 2). Dans cet exemple, l'appareil lit une piste enregistrée sur un appareil connecté à l'aide de la technologie sans fil Bluetooth ®...
- Page 12 Nom de l'appareil Il est conseillé de choisir un nom unique pour cet appareil afin de pouvoir l'identifier facilement sur le réseau Fusion PartyBus. REMARQUE : donnez un nom unique à chaque appareil et zone du réseau afin d'éviter la confusion lorsque vous regroupez, contrôlez et configurez vos chaînes stéréo et zones.
- Page 13 Désactiver le son de toutes les chaînes stéréo connectées Vous pouvez rapidement désactiver le son de cette chaîne stéréo et de toutes les autres chaînes stéréo connectées au réseau Fusion PartyBus (Réseau Fusion PartyBus, page 25). 1 À partir de n'importe quelle source, appuyez sur Le symbole Silencieux s'affiche et le son de cette chaîne stéréo est désactivé.
- Page 14 Zones de haut-parleurs Vous pouvez regrouper les haut-parleurs d'une zone dans une zone de haut-parleur. Ceci vous permet de contrôler le volume de chaque zone spécifique. Par exemple, vous pouvez baisser le son dans la cabine et l'augmenter sur le pont. Vous pouvez régler la balance, la limite de volume, la tonalité...
- Page 15 Sinon vous risquez de provoquer un accident pouvant causer des blessures graves, voire la mort. AVIS Il incombe à l'utilisateur de se conformer à la législation et à la réglementation applicables à l'utilisation de cet appareil. Garmin refuse toute responsabilité en cas d'amendes, de pénalités ou de dommages que vous ®...
- Page 16 Connexion d'un appareil Bluetooth compatible Vous pouvez lire des fichiers multimédia à partir d'un appareil Bluetooth compatible à l'aide d'une connexion Bluetooth sans fil. Vous pouvez contrôler la lecture de la musique avec l'application multimédia sur un appareil Bluetooth ou avec l'application Télécommande Fusion-Link (Application de la télécommande sans fil Fusion-Link, page 37).
- Page 17 Menu et paramètres de la source Bluetooth Lorsque la source BLUETOOTH est sélectionnée, sélectionnez > BLUETOOTH. REMARQUE : les options de ce menu varient en fonction de l'appareil connecté. Contacts > Découvrable : permet au système stéréo d'être visible par les appareils Bluetooth. Vous pouvez désactiver ce paramètre pour empêcher toute interruption du flux audio une fois que vous avez couplé...
- Page 18 Lecture sur un appareil USB Vous pouvez connecter différents lecteurs audio USB, différentes clés USB et différents smartphones à la chaîne stéréo. Le mode d'accès à la source USB dépend du type de lecteur audio ou de smartphone connectés. Lecteur audio Choix de la source Androidappareil Appleappareil...
- Page 19 Contrôle de la lecture de la musique sur une clé USB ou un lecteur audio 1 Connectez une clé USB ou un lecteur audio compatibles au système stéréo. 2 Sélectionnez la source USB. 3 Sélectionnez > USB. 4 Sélectionnez le nom du périphérique USB. 5 Parcourez les fichiers musicaux sur l'appareil et lancez la lecture.
- Page 20 Radio Pour écouter la radio AM ou FM, une antenne AM/FM adaptée doit être correctement installée sur le système stéréo et être à portée d'une station de diffusion. Pour savoir comment connecter une antenne AM/FM, reportez-vous aux instructions d'installation du système stéréo. Pour écouter la radio SiriusXM ®...
- Page 21 Apple AirPlay Connexion d'un appareil Apple avec AirPlay 1 Dans le menu des paramètres de votre appareil Apple, connectez-vous au même réseau sans fil que votre chaîne stéréo Fusion compatible. REMARQUE : vous pouvez connecter certains appareils Apple au réseau à l'aide d'un câble Ethernet, si besoin.
- Page 22 Connexion à un appareil auxiliaire Vous pouvez connecter plusieurs appareils auxiliaires au système stéréo. Ces appareils sont en effet dotés de prises RCA, d'une sortie ligne ou d'une sortie jack pour casque. 1 Cherchez les prises auxiliaires dans le faisceau de câbles. 2 Si besoin, connectez un adaptateur RCA vers jack 3,5 mm sur l'appareil auxiliaire.
- Page 23 Activation d'un abonnement SiriusXM 1 Lorsque la source SiriusXM est sélectionnée, accédez au canal 1. Vous devriez entendre un aperçu du canal. Si ce n'est pas le cas, contrôlez l'installation et les connexions du récepteur SiriusXM Connect et de l'antenne, puis réessayez. 2 Accédez au canal 0 pour rechercher l'ID radio.
- Page 24 Ajout d'une alerte artiste ou chanson Vous pouvez configurer des alertes pour certains artistes ou certaines chansons. Ainsi, lorsqu'une chanson ou un artiste en particulier sont diffusés sur un canal musical, vous pouvez rapidement basculer sur le canal en question. 1 Pendant la diffusion d'une chanson ou d'un artiste, sélectionnez >...
- Page 25 Gestion des alertes Vous pouvez gérer vos alertes enregistrées et choisir celles que vous souhaitez recevoir. Vous pouvez supprimer les alertes enregistrées que vous ne souhaitez pas conserver. 1 Sélectionnez > SiriusXM > SXM SETTINGS > Gestion des alertes. 2 Sélectionner une option : •...
- Page 26 Fonction SportsFlash AVERTISSEMENT Soyez prudent si vous utilisez la chaîne stéréo ou le lecteur multimédia pendant que vous conduisez le véhicule. Sinon vous risquez de provoquer un accident pouvant causer des blessures graves, voire la mort. La fonction SportsFlash vous avertit d'un jeu important de vos équipes préférées pendant un match en direct. Quand un jeu passionnant se produit, une alerte SportsFlash apparaît, et vous pouvez régler la diffusion et entendre le jeu.
- Page 27 Contrôles parentaux Le contrôle parental vous permet de restreindre l'accès à des canaux SiriusXM, y compris à ceux réservés aux adultes. Une fois activée, la fonction de contrôle parental vous invite à saisir un mot de passe afin d'accéder aux canaux verrouillés.
- Page 28 SiriusXMDépannage Notification Description Résolution • Assurez-vous que le câble de l'antenne est bien connecté au récepteur radio pour véhicules SiriusXM Connect. La radio a détecté un problème • Inspectez le câble de l'antenne pour vérifier qu'il n'est Vérifiez relatif à l'antenne SiriusXM. Il se ni endommagé...
- Page 29 Notification Description Résolution Le canal demandé est verrouillé Canal Reportez-vous à la section relative au contrôle parental de par la fonction de contrôle verrouillé ce manuel d'utilisation pour déverrouiller des canaux. parental. Suppression des données SiriusXM Vous pouvez effacer toutes les informations utilisateur SiriusXM saisies, telles que les équipes favorites et les alertes.
- Page 30 Sélection d'une station DAB dans une liste 1 Sélectionnez la source DAB. 2 Si besoin, sélectionnez pour rechercher les stations DAB locales. 3 Sélectionnez > DAB > Parcourir > Stations. 4 Sélectionnez une station dans la liste. Sélection d'une station DAB dans une catégorie 1 Sélectionnez la source DAB.
- Page 31 Réseau Fusion PartyBus La fonction de réseau Fusion PartyBus vous permet de connecter plusieurs chaînes stéréo compatibles sur le même réseau, à l'aide d'une combinaison de connexions filaires et sans fil. Vous pouvez regrouper une chaîne stéréo compatible, telle que la Apollo RV-RA770, et d'autres chaînes stéréo compatibles connectées au réseau.
- Page 32 Fonctions des chaînes stéréo groupées Une fois que vous avez créé un groupe de chaînes stéréo, des fonctions et options supplémentaires sont disponibles pour toutes les chaînes stéréo du groupe. • Une fois que vous avez créé un groupe, toutes les chaînes stéréo du groupe partagent le même affichage synchronisé.
- Page 33 Synchronisation de groupe Par défaut, les groupes que vous créez ne sont pas conservés lorsque vous désactivez les chaînes stéréo dans le groupe. Si vous désactivez une seule chaîne stéréo ajoutée au groupe, elle quitte le groupe. Si vous désactivez la chaîne stéréo principale dans le groupe, le groupe est dissous. Vous pouvez activer la synchronisation de groupe pour préserver l'appartenance à...
- Page 34 Paramètres généraux REMARQUE : si la chaîne stéréo fait partie d'un groupe, vous ne pouvez pas modifier ses paramètres. Sélectionnez > Paramètres. REMARQUE : lorsque la case est cochée, l'option est activée. Lorsque la case est décochée, l'option est désactivée. Nom de l'appareil : permet de définir un nom pour cet appareil. Langue : permet de définir la langue de l'appareil.
- Page 35 Synchronisation des niveaux de volume de la source et de la zone Vous pouvez synchroniser les niveaux de volume d'une zone ou de toutes les zones avec certains appareils sources, comme une source Bluetooth, AirPlay ou UPnP. 1 Sélectionnez > Paramètres. 2 Sélectionnez Zone >...
- Page 36 Liaison de zones Vous pouvez lier les zones 1 et 2 pour synchroniser le volume. Si vous changez le volume de l'une des zones liées, le volume de l'autre change aussi. 1 Sélectionnez > Paramètres. 2 Sélectionnez Zone > Zone 2 > Lien vers la zone 1. REMARQUE : une fois les zones 1 et 2 liées, vous pouvez ajuster le volume de chaque zone individuellement.
- Page 37 Alimentation NRX : permet d'activer ou de désactiver le flux d'alimentation entre la chaîne stéréo et les télécommandes filaires de la gamme NRX qui ne sont pas connectées à un réseau Garmin Controller Area Network (Configuration d'une télécommande filaire NRX en option,...
- Page 38 Paramètres réseau ASTUCE : vous pouvez sélectionner l'icône d'état du réseau sur n'importe quel écran pour ouvrir le menu de configuration du réseau. Sélectionnez > Paramètres > Réseau. Wi-Fi désactivé : désactive toutes les fonctions sans fil Wi‑Fi. CLIENT WI-FI : permet de configurer la chaîne stéréo en tant que client sans fil pour la connecter à d'autres appareils.
- Page 39 Configuration de l'appareil Fusion PartyBus en tant que point d'accès sans fil Avant de pouvoir connecter des appareils Fusion PartyBus ou smartphones supplémentaires à un appareil Fusion PartyBus via le réseau sans fil, vous devez configurer un appareil en tant que point d'accès sans fil. Cela n'est pas nécessaire si vous installez un routeur sans fil ou un autre point d'accès sans fil sur le réseau.
- Page 40 IP statique : permet de définir une adresse IP statique pour l'appareil (Configuration d'une adresse IP statique, page 35). Garmin Marine Network : permet d'utiliser l'appareil sur un réseau Garmin Marine Network pour qu'il puisse être affiché et contrôlé sur des écrans multifonctions Garmin connectés (Configuration de la chaîne stéréo pour une utilisation sur un réseau Garmin Marine Network,...
- Page 41 REMARQUE : lorsque vous configurez la chaîne stéréo en vue d'une utilisation sur un réseau Garmin Marine Network, vous ne pouvez utiliser que des appareils Garmin et Fusion. Il se peut que vous ne puissiez pas utiliser directement des routeurs, des périphériques de stockage ou d'autres produits réseau tiers avec cette chaîne stéréo.
- Page 42 Options supplémentaires de contrôle de la stéréo Connexion à une montre Garmin Pour plus d'informations sur la montre, consultez le manuel d'utilisation de la montre sur garmin.com/manuals. 1 En suivant les instructions du manuel de la montre, installez l'application Fusion-Link Lite disponible dans la ™...
- Page 43 La technologie FUSION-Link installée sur cet appareil peut communiquer via les connexions réseau standard existantes, y compris via l'Ethernet et la technologie sans fil Wi‑Fi. Cet appareil prend également en charge les connexions réseau à l'aide d'un réseau Garmin Controller Area Network (Garmin CAN). Options supplémentaires de contrôle de la stéréo...
- Page 44 > Paramètres > Options de mise sous tension. 2 Sélectionner une option : • Si vous avez connecté votre chaîne stéréo et votre télécommande filaire en option à un bus Garmin CAN, vérifiez que l'option Alimentation NRX n'est pas sélectionnée. Ainsi, la télécommande en option est alimentée par le bus Garmin CAN.
- Page 45 2 Extrayez le contenu de l'archive .zip à la racine de votre périphérique de stockage USB. La mise à jour logicielle se trouve dans un dossier nommé Garmin. 3 Insérez le périphérique de stockage USB dans le port USB de la chaîne stéréo.
- Page 46 Mise à jour du logiciel avec l'application Fusion Link Vous devez connecter l'application Fusion-Link au réseau à l'aide d'un routeur sans fil ou d'un point d'accès sans fil pour mettre à jour le logiciel. Vous ne pouvez pas mettre à jour le logiciel via une connexion Bluetooth. REMARQUE : si la chaîne stéréo que vous voulez mettre à...
- Page 47 Le système stéréo n'affiche aucune information de chanson provenant de ma source Bluetooth La disponibilité des informations sur les chansons, comme le nom du titre, le nom de l'artiste, la durée de la piste et la pochette de l'album dépend de la compatibilité du lecteur audio et de l'application musicale. Résolution des problèmes sur le réseau Si vous ne voyez pas les appareils Fusion PartyBus connectés au réseau ou si vous ne parvenez pas à...
- Page 48 Rendez-vous sur le site apple.com pour obtenir de plus amples informations. • Contactez votre revendeur Fusion ou rendez-vous sur support.garmin.com. Le flux audio en Apple AirPlay est saccadé par des micro-coupures • Assurez-vous que l'appareil Apple n'est pas couvert ou obstrué.
- Page 49 Caractéristiques Généralités Poids 750 g (26,5 oz) IEC 60529 IPX7 (avant de la chaîne stéréo unique Résistance à l'eau ment, lorsqu'elle est correctement installée) Plage de températures de fonctionnement De 0 à 50 °C (de 32 à 122 °F) Plage de températures de stockage De -20 à...
- Page 50 Fréquences du syntoniseur Récepteur radio Europe et Australasie Etats-Unis Japon Gamme de fréquences radio FM 87,5 à 108 MHz 87,5 à 107,9 MHz 76 à 95 MHz Palier de fréquences FM 50 kHz 200 kHz 50 kHz Gamme de fréquences radio AM 522 à 1 620 kHz 530 à 1710 kHz 522 à...
- Page 51 Dimensions (haut) 164 mm (6,5 po) 20,4 mm (0,8 po) 10 mm (0,39 po) 192 mm (7,56 po) Annexes...
- Page 52 Octobre 2022 GUID-5BC00F16-4078-44CD-8C8B-F8843D268CF5 v2...
