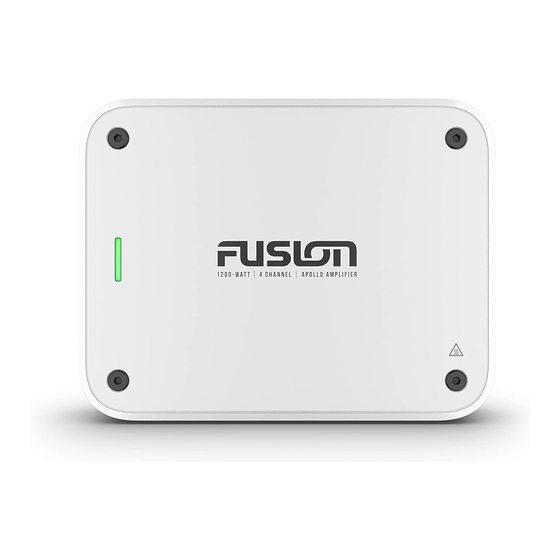

Gamme Amplis multicanaux Fusion
Apollo
– Instructions
™
®
d'installation
Informations importantes relatives à la sécurité
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour
prendre connaissance des avertissements et autres informations importantes sur le produit.
Cet appareil doit être installé conformément à ces instructions.
Déconnectez l'alimentation du bateau avant de commencer à installer cet appareil.
ATTENTION
L'exposition prolongée à des niveaux de pression acoustique supérieurs à 100 dBA peut entraîner une perte
d'audition irréversible. Le volume est généralement trop élevé si vous ne parvenez pas à entendre les
personnes qui parlent autour de vous. Limitez le temps d'écoute durant lequel le volume est élevé. Si vos
oreilles sifflent ou si vous entendez des sons étouffés, arrêtez l'écoute et faites contrôler votre audition.
Pour éviter les blessures, portez des lunettes de protection, un équipement antibruit et un masque anti-
poussière lorsque vous percez, coupez ou poncez.
AVIS
NE PAS UTILISER CET AMPLI AVEC UN SYSTÈME AUDIO MARIN TIERS. Cet ampli n'est compatible qu'avec les
équipements audio marins compatibles avec la technologie Fusion DSP et peut endommager les haut-parleurs
tiers en raison de leur puissance de sortie.
Lorsque vous percez ou coupez, commencez toujours par vérifier ce qui se trouve sur la face opposée de la
surface de montage pour éviter d'endommager le bateau.
Pour des performances optimales, il est vivement recommandé de confier l'installation du système audio à un
professionnel.
Lisez toutes les instructions d'installation avant de commencer l'installation. Si vous rencontrez des difficultés
durant l'installation, rendez-vous sur le site
support.garmin.com
pour obtenir de l'aide sur le produit.
À la fin de l'installation d'un système audio, faites fonctionner les haut-parleurs et caissons de basses
connectés à un volume faible à moyen lors des premières heures d'utilisation. Ainsi, vous améliorerez le son
global en assouplissant progressivement les composants amovibles des nouveaux haut-parleurs et caissons
de basses, comme le cône, le spider et la membrane. Veuillez consulter les instructions d'installation fournies
avec vos haut-parleurs, car elles contiennent peut-être des informations supplémentaires sur la durée
recommandée pour chaque modèle.
REMARQUE : une fois l'ampli installé, vous devez configurer votre chaîne stéréo connectée à l'aide de
l'application Fusion-Link
afin de sélectionner et d'activer le bon profil DSP.
™
Septembre 2021
GUID-12BC9614-2882-4A6F-A581-2894A8B33AAD v3

Publicité

Table des Matières
loading

Manuels Connexes pour Garmin FUSION Apollo

Sommaire des Matières pour Garmin FUSION Apollo

  • Page 1 Lisez toutes les instructions d'installation avant de commencer l'installation. Si vous rencontrez des difficultés durant l'installation, rendez-vous sur le site support.garmin.com pour obtenir de l'aide sur le produit. À la fin de l'installation d'un système audio, faites fonctionner les haut-parleurs et caissons de basses connectés à...

  • Page 2: Outils Requis

    ) résistant à l'eau pour les haut-parleurs large bande ou les amplis avec un adaptateur haute puissance Ce fil est disponible auprès de votre revendeur Fusion ou Garmin : ◦ 010-12898-00 : 7,62 m (25 pi) ◦ 010-12898-10 : 15,24 m (50 pi) REMARQUE : vous aurez peut-être besoin d'un fil plus épais (AWG plus petit) pour les longs fils de haut-...

  • Page 3: Considérations Relatives Au Montage

    Considérations relatives au montage ATTENTION Quand la température de l'air est élevée et après une utilisation prolongée, le boîtier de l'appareil peut atteindre des températures dangereuses au toucher. Pour éviter d'éventuelles blessures corporelles, l'appareil doit être placé dans un endroit hors de portée afin d'éviter tout contact pendant son fonctionnement. AVIS Installez cet appareil à...

  • Page 4: Installation Du Support De Montage

    Installation du support de montage AVIS Des vis à tête cylindrique sont incluses, mais elles peuvent ne pas être adaptées à la surface de montage. Si vous utilisez un matériel de montage différent, vous ne devez pas utiliser de vis à tête fraisée. Les vis à tête fraisée endommageraient le support de montage.
  • Page 5 Installation de l'appareil dans le support de montage Vous devez fixer le support de montage à la surface avant d'y installer l'appareil. 1 Tenez l'appareil légèrement au-dessus du support de montage. 2 Placez l'appareil sur le support et poussez vers le bas jusqu'à...
  • Page 6 Retrait de l'appareil du support de montage 1 Soulevez pour retirer la languette, ce qui déverrouille le mécanisme du support de montage. 2 Appuyez sur le mécanisme du support de montage et soulevez l'ampli pour le détacher du support Instructions d'installation de l'appareil Amplis multicanaux FusionApollo – Instructions d'installation...

  • Page 7: Installation De L'appareil Directement Sur La Surface

    Installation de l'appareil directement sur la surface Si vous installez l'appareil dans un endroit où l'espace est limité ou si vous ne souhaitez pas utiliser le support, vous pouvez monter l'appareil directement sur la surface. REMARQUE : des vis à tête fraisée sont fournies pour installer l'appareil directement sur la surface. Si vous choisissez d'utiliser votre propre matériel pour installer l'appareil directement sur la surface, il est recommandé...

  • Page 8: Identification De Port

    Identification de port Ampli 4 canaux MS-AP41200 Ampli 6 canaux MS-AP61800 Ampli 8 canaux MS-AP82400 Port du bornier d'alimentation (Raccordement à l'alimentation, page Port du bornier du haut-parleur de la zone 1 (Considérations relatives au signal et à la connexion des haut- parleurs, page Entrée RCA de la zone 1 Port du bornier du haut-parleur de la zone 2...

  • Page 9: Raccordement À L'alimentation

    Raccordement à l'alimentation ATTENTION Les fils (non inclus) entre la source d'alimentation et l'ampli doivent passer par un fusible en ligne ou un disjoncteur (non inclus) placés aussi près de la source d'alimentation que possible. Vous devez connecter le fil positif au fusible ou au disjoncteur.
  • Page 10 ATTENTION Si vous branchez l'ampli à une source d'alimentation sans utiliser de fusible ou de disjoncteur adaptés (selon les indications ci-dessus ou dans la section des caractéristiques), le système risque de prendre feu en cas de court-circuit. 5 À l'aide d'un tournevis plat (à fente) de 5 mm ( po), connectez le fil d'alimentation (+) à...

  • Page 11: Considérations Relatives Au Signal Et À La Connexion Des Haut-Parleurs

    Considérations relatives au signal et à la connexion des haut-parleurs Lorsque vous connectez votre chaîne stéréo et vos haut-parleurs à l'ampli, veillez à tenir compte des points suivants : • Tous les haut-parleurs se connectent à l'ampli à l'aide de borniers (Branchement de haut-parleurs standard à...
  • Page 12 Branchement de haut-parleurs standard à l'ampli Vous devez utiliser les borniers fournis pour connecter les haut-parleurs à l'ampli. 1 Acheminez un fil de haut-parleur en cuivre étamé 16 AWG (1,3 à 1,5 mm ) résistant à l'eau (non fourni) vers les haut-parleurs et l'ampli.
  • Page 13 Connexion de haut-parleurs large bande ou d'un caisson de basses à l'ampli AVIS Vous ne devez pas connecter un haut-parleur large bande ou un caisson de basses de 4 ohms seul à l'ampli lorsque vous utilisez l'adaptateur haute puissance. Si vous y connectez un caisson de basses de 2 ohms, vous risquez d'endommager l'ampli ou le caisson de basses.
  • Page 14 5 Lorsque les deux fils de haut-parleur sont connectés au bornier à l'aide de l'adaptateur haute puissance, insérez le bornier assemblé dans le port de ZONE approprié de l'ampli pour finaliser le branchement dans la zone. 6 Connectez un câble RCA à 1 canal (non fourni) au connecteur sortie ligne du caisson de basses RCA de la chaîne stéréo pour la zone que vous souhaitez utiliser avec le haut-parleur large bande ou le caisson de basses.

  • Page 15: Finalisation Des Connexions

    Fusion-Link pour configurer le profil DSP une fois les branchements terminés. ASTUCE : vous pouvez regarder un didacticiel vidéo pour vous aider à configurer un profil DSP pour votre système sur garmin.com/videos/fusion_link_app. 1 Suivez les instructions dans le manuel d'utilisation de votre chaîne stéréo pour télécharger l'application Fusion-Link et la connecter à...

  • Page 16: Caractéristiques

    Caractéristiques MS-AP41200 : 75 cm (30 po) Distance de sécurité du compas MS-AP61800 : 145 cm (57 po) MS-AP82400: 245 cm (96 Plage de températures de fonctionnement De 0 à 50 °C (de 32 à 122 °F) Plage de températures de stockage De -20 à...

  • Page 17: Dimensions

    Si l'ampli est alimenté par une batterie, utilisez un disjonc­ teur ou un fusible adaptés pour protéger le câble de l'épais­ seur utilisée pour connecter l'ampli à la batterie. Consultez les standards ABYC pour connaître le calibre de fusible ou de disjoncteur requis.

  • Page 18: Informations Supplémentaires

    Informations supplémentaires Dépannage Avant de contacter votre revendeur ou centre de services Fusion, suivez quelques étapes simples de dépannage afin de diagnostiquer le problème qui vous concerne par vous-même. Si l'ampli Fusion a été installé par une entreprise d'installation, prenez contact avec cette entreprise afin qu'un technicien puisse localiser le problème et vous proposer des solutions.
  • Page 19 Couleurs de la barre de voyants LED d'alimentation La barre de voyants LED d'alimentation située à l'avant de l'ampli change de couleur pour indiquer l'état de l'appareil et les défaillances potentielles. Vous pouvez vous reporter à ces tableaux pour comprendre les couleurs des LED lors du dépannage de l'ampli.
  • Page 20 Cause potentielle Solution potentielle • Vérifiez le branchement entre les borniers du haut-parleur et de l'ampli, et assurez- vous que les câbles sont correctement insérés dans les ports • Vérifiez l'épaisseur du fil utilisé pour brancher les haut-parleurs à l'ampli et assurez- vous qu'il est adapté...
  • Page 21 Cause potentielle Solution potentielle rouge. Par conséquent, une série de voyants oranges suivis d'un voyant rouge peut indiquer un problème de sous-tension. Vérifiez la température de l'ampli et assurez-vous qu'elle est inférieure à 50 °C Problème de (122 °F). Si la température de l'ampli dépasse la température nominale de fonctionne­ surchauffe prolongé...
  • Page 22 © 2021 Garmin Ltd. ou ses filiales support.garmin.com...
