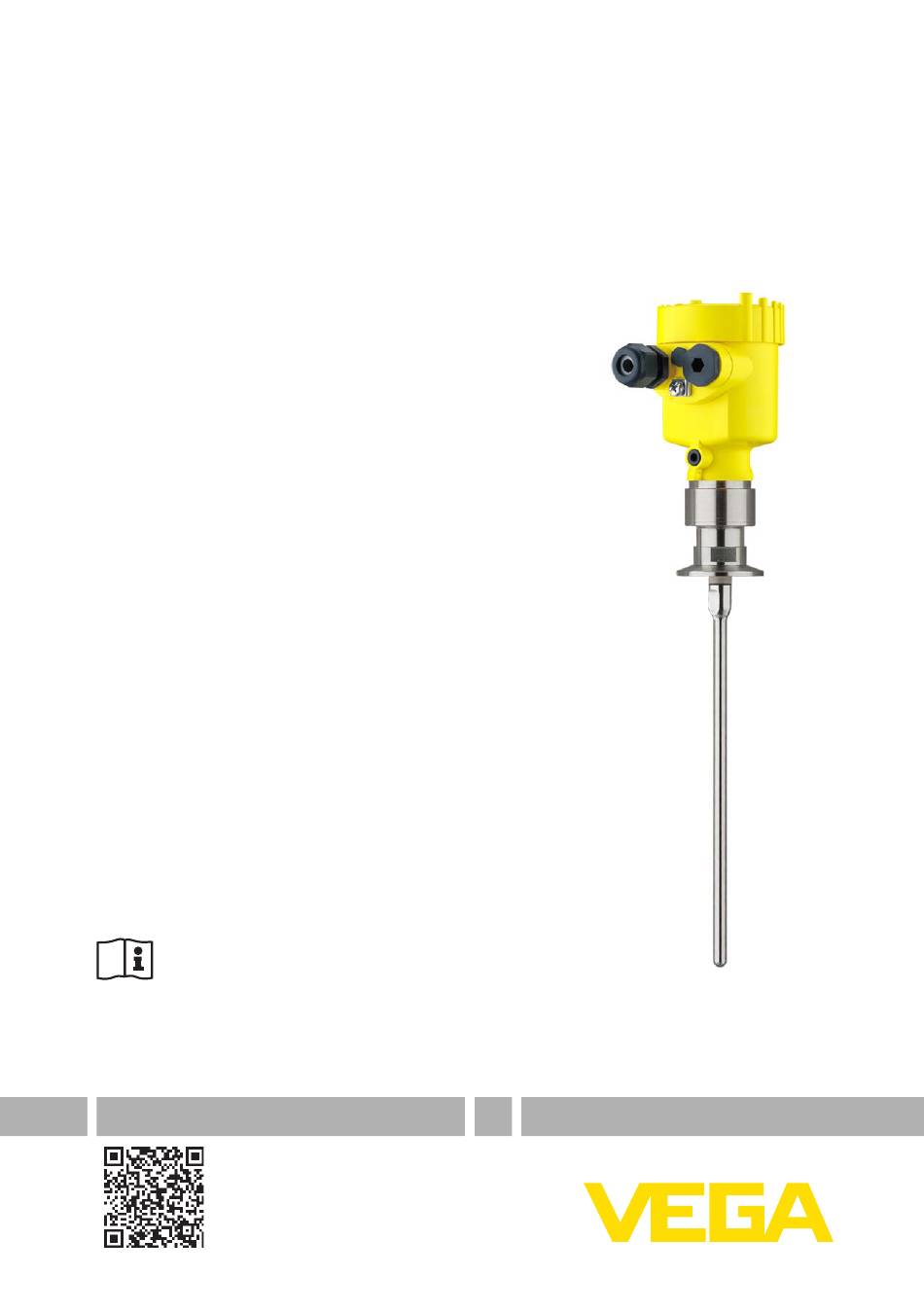

Vega FLEX 83 Mise En Service

Masquer les pouces Voir aussi pour FLEX 83:

Publicité

Liens rapides

Télécharger ce manuel
Mise en service
Capteur TDR pour la mesure continue de
niveau et d'interface de liquides
VEGAFLEX 83
Foundation Fieldbus
Sonde tige polie
Document ID: 44224
