Vega FLEX 82 Mise En Service

Masquer les pouces Voir aussi pour FLEX 82:

Publicité

Liens rapides

Télécharger ce manuel
Mise en service
Capteur TDR pour la mesure continue de
niveau de solides en vrac

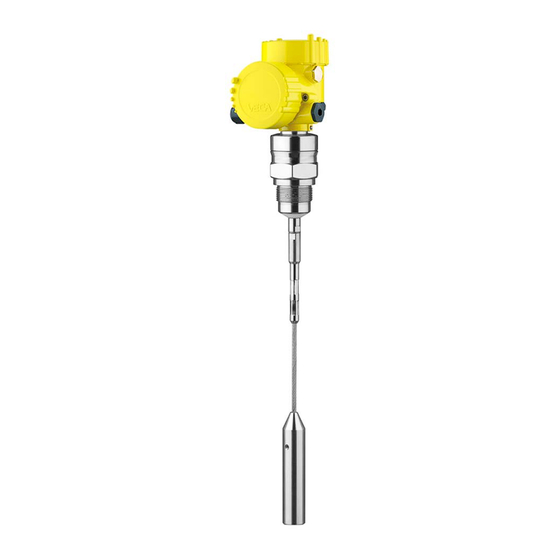

VEGAFLEX 82
Protocole Modbus et Levelmaster
Version convertisseur dans deuxième
chambre
Sonde de mesure tige et câble
Document ID: 41833
