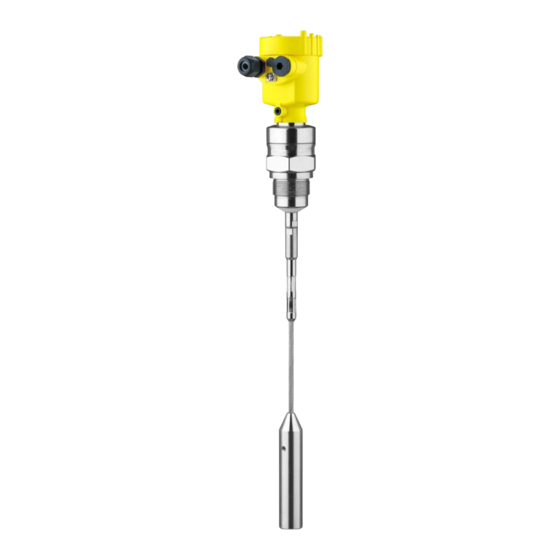

- Page 1 Notice de mise en service simplifiée Capteur TDR pour la mesure continue de niveau de solides en vrac VEGAFLEX 82 Protocole Modbus et Levelmaster Sonde de mesure tige et câble Document ID: 57769...
- Page 2 Table des matières Table des matières Pour votre sécurité ........................3 Personnel autorisé ......................3 Utilisation appropriée ....................... 3 Avertissement contre les utilisations incorrectes .............. 3 Consignes de sécurité générales ..................3 Conformité ........................4 Recommandations NAMUR ..................... 4 Remarques relatives à l'environnement ................4 Description du produit ......................
- Page 3 1 Pour votre sécurité Pour votre sécurité Personnel autorisé Toutes les manipulations sur l'appareil indiquées dans la présente do- cumentation ne doivent être effectuées que par du personnel qualifié, spécialisé et autorisé par l'exploitant de l'installation. Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le VEGAFLEX 82 est un capteur pour la mesure de niveau continue.
- Page 4 1 Pour votre sécurité Conformité L'appareil satisfait les exigences légales actuelle des directives concernées ou des réglementations techniques nationales spéci- fiques concernées. Nous confirmons la conformité avec le marquage correspondant. Vous trouverez les déclarations de conformité UE correspondantes sur notre page d'accueil. Compatibilité électromagnétique Les appareils en version quatre fils ou Ex d ia sont prévus pour fonctionner dans un environnement industriel où il faut s'attendre à des perturbations électromagnétiques induites ou rayonnées, ce qui est courant pour un appareil de la classe A selon EN 61326-1.
- Page 5 Vous trouverez également les données sur votre smartphone : • Télécharger l'appli VEGA depuis l'" Apple App Store" ou depuis le " Google Play Store" VEGAFLEX 82 • Protocole Modbus et Levelmaster...
- Page 6 2 Description du produit • Numérisez le code QR situé sur la plaque signalétique de l'appa- reil ou • Entrer le numéro de série manuellement dans l'application VEGAFLEX 82 • Protocole Modbus et Levelmaster...
- Page 7 3 Montage Montage Remarques fondamentales concernant l'utili- sation de l'appareil Protection contre l'hu- Protégez votre appareil au moyen des mesures suivantes contre midité l'infiltration d'humidité : • Utilisez un câble de raccordement approprié (voir le chapitre " Raccorder à l'alimentation tension") • Serrez bien le presse-étoupe ou le connecteur •...
- Page 8 3 Montage Fig. 2: Cuve à fond conique Type de réservoir Cuve en plastique/cuve en verre Le principe de mesure des impulsions guidées nécessite une surface métallique au raccord process. Utilisez donc dans les cuves en plastique etc. une variante d'appareil avec bride (à partir de DN 50) ou posez une plaque métallique (ø...
- Page 9 3 Montage ø >160 mm (ø >6.3") Fig. 4: Montage dans un silo en béton Manchon Évitez si possible d'installer l'appareil sur une rehausse. Faites en sorte que le capteur soit installé de façon arasante au toit de la cuve. Si ce n'est pas possible, utilisez une courte rehausse à...
- Page 10 3 Montage DN25 ... DN150 ≤ 150 mm (5.91") ≤ 100 mm (3.94") > DN150 ... DN200 Fig. 5: Rehausse de montage Veillez en soudant la rehausse qu'elle soit bien arasante au toit de la cuve. Fig. 6: Monter la rehausse de façon arasante Montage défavorable Rehausse arasante - montage optimal VEGAFLEX 82 •...
- Page 11 4 Raccordement à l'alimentation en tension Raccordement à l'alimentation en tension Raccordement Technique de raccorde- Le branchement de la tension d'alimentation et du signal de sortie se ment fait par des bornes à ressort situées dans le boîtier. La liaison vers le module de réglage et d'affichage ou l'adaptateur d'interfaces se fait par des broches se trouvant dans le boîtier. Information: Le bornier est enfichable et peut être enlevé de l'électronique. Pour ce faire, soulevez-le avec un petit tournevis et extrayez-le.
- Page 12 4 Raccordement à l'alimentation en tension 9. Bien serrer l'écrou flottant du presse-étoupe. L'anneau d'étan- chéité doit entourer complètement le câble 10. Remettre le module de réglage et d'affichage éventuellement disponible 11. Revisser le couvercle du boîtier Le raccordement électrique est terminé. 4.2 Schéma de raccordement boîtier à chambre unique Le schéma suivant est valable pour les versions non-Ex, Ex-ia et Ex-d-ia.
- Page 13 4 Raccordement à l'alimentation en tension Status 1 2 = Power supply 3 4 = Modbus Data 5 6 = Power supply addr. 7 8 = Modbus Data Fig. 8: Compartiment de l'électronique - raccordement Daisy-Chain Tension d'alimentation Entrée signal Alimentation tension (vers d'autres capteurs Modbus) Sortie signal (vers d'autres capteurs Modbus) Borne de mise à...
- Page 14 5 Mise en service avec le module de réglage et d'affichage Mise en service avec le module de réglage et d'affichage 5.1 Insertion du module de réglage et d'affichage Le module de réglage et d'affichage peut être mis en place dans le capteur et à nouveau retiré à tout moment. Vous pouvez choisir entre quatre positions décalées de 90°. Pour ce faire, il n'est pas néces- saire de couper l'alimentation en tension. Procédez comme suit : 1.
- Page 15 5 Mise en service avec le module de réglage et d'affichage Généralités Adresse de l'appareil Une adresse doit être attribuée à chaque appareil Modbus. Chaque adresse ne doit être attribuée qu'une seule fois dans un réseau Mod- bus ou Levelmaster. Le capteur n'est reconnu du système de conduite que lorsque l'adresse est réglée correctement. •...
- Page 16 5 Mise en service avec le module de réglage et d'affichage Saisissez la valeur de distance appropriée en mètre pour la cuve pleine correspondant à la valeur en pourcent. La distance se rapporte au niveau de référence du capteur (face de joint du raccord process). Veillez à ce que le niveau max. soit au-dessous de la zone morte. Réglage min.
- Page 17 6 Mise en service avec smartphone/tablette (Bluetooth) 6 Mise en service avec smartphone/tablette (Bluetooth) Préparations Activer le Bluetooth Assurer que la fonction Bluetooth du module de réglage et d'affichage est activée. Le commutateur sur le dessous doit se trouver sur " On" à cet effet. Fig. 11: Activer le Bluetooth Commutateur On = Bluetooth actif Off = Bluetooth pas actif Modifier le PIN du cap- Le concept de sécurité du paramétrage Bluetooth impose la modifi- teur cation du PIN du capteur défini en usine, ce qui empêche tout accès...
- Page 18 Le smartphone/la tablette recherche automatiquement des appareils dotés de la fonction Bluetooth dans l'environnement. PC/ordinateur portable Démarrez le PACTware et l'assistant de projet VEGA. Sélectionnez la recherche d'appareils via Bluetooth et démarrez la fonction de recherche. L'appareil recherche automatiquement des appareils à...
- Page 19 6 Mise en service avec smartphone/tablette (Bluetooth) Vue d'application Fig. 12: Exemple de vue de l'appli - Mise en service réglage du capteur VEGAFLEX 82 • Protocole Modbus et Levelmaster...
- Page 20 7 Annexe Annexe 7.1 Caractéristiques techniques Remarque relative aux appareils homologués Dans le cas des appareils homologués (par ex. avec agrément Ex), ce sont les caractéristiques techniques dans les consignes de sécurité respectives qui s'appliquent. Celles-ci peuvent dévier des données répertoriées ici par ex. au niveau des conditions process ou de l'alimentation tension. Tous les documents des agréments peuvent être téléchargés depuis notre page d'accueil.
- Page 21 Notes VEGAFLEX 82 • Protocole Modbus et Levelmaster...
- Page 22 Notes VEGAFLEX 82 • Protocole Modbus et Levelmaster...
- Page 23 Notes VEGAFLEX 82 • Protocole Modbus et Levelmaster...
- Page 24 Les indications de ce manuel concernant la livraison, l'application et les conditions de service des capteurs et systèmes d'exploitation répondent aux connaissances existantes au moment de l'impression. Sous réserve de modifications © VEGA Grieshaber KG, Schiltach/Germany 2023 VEGA Grieshaber KG Am Hohenstein 113 Tél. +49 7836 50-0 77761 Schiltach E-mail: info.de@vega.com...
