Infinity iW-340 RDM
Connexion à un réseau
Paramètres ArtNet
01) Installez n'importe quel logiciel basé sur ArtNet sur votre PC (Windows, Mac ou console utilisateur
avec prise en charge ArtNet).
02) Connectez la source d'alimentation à l'Infinity.
03) Branchez l'entrée du connecteur Ethernet de l'appareil (03) au connecteur Ethernet de votre
logiciel / console de contrôle d'éclairage à l'aide d'un câble CAT-5/CAT-6.
04) Réglez l'adresse IP de votre logiciel / console de contrôle d'éclairage sur 2.x.x.x. ou 10.x.x.x, selon
les paramètres ArtNet.
05) Réglez le masque de sous-réseau sur 255.0.0.0. à la fois sur l'Infinity et sur votre logiciel / console de
contrôle d'éclairage. Assurez-vous que tous les appareils sur le réseau ont une adresse IP unique.
06) Si vous souhaitez connecter plus d'un appareil, suivez l'exemple ci-dessous.
Exemple :
01) Assurez-vous que chaque Infinity connectée a une adresse IP unique.
02) Assurez-vous que le masque de sous-réseau est réglé sur 255.0.0.0. sur chaque appareil.
03) Réglez l'univers de la première Infinity sur 1.
04) Réglez la première adresse DMX de l'Infinity sur 001.
05) Si vous avez atteint la limite DMX de 512 canaux lors de la connexion de plusieurs Infinity, réglez sur 2
l'univers de l'Infinity suivant et sur 001 son adresse DMX.
06) 255 univers étant disponibles, vous pouvez répéter l'étape 5 jusqu'à 255 fois.
07) À l'aide de votre logiciel, mappez tous les appareils connectés en utilisant les paramètres décrits
plus haut.
08) Les Infinity sont maintenant prêtes à être utilisées.
09) Lorsque vous créez de grandes configurations, il est recommandé d'utiliser un commutateur à haute
vitesse pour distribuer le signal de données ArtNet.
Comment fabriquer un câble de données
Un câble ETHERNET standard peut être utilisé pour remplacer un câble de données chargé de
transmettre les informations à l'iW-340 RDM.
Veuillez suivre les instructions ci-dessous pour fabriquer un câble NET de qualité supérieure.

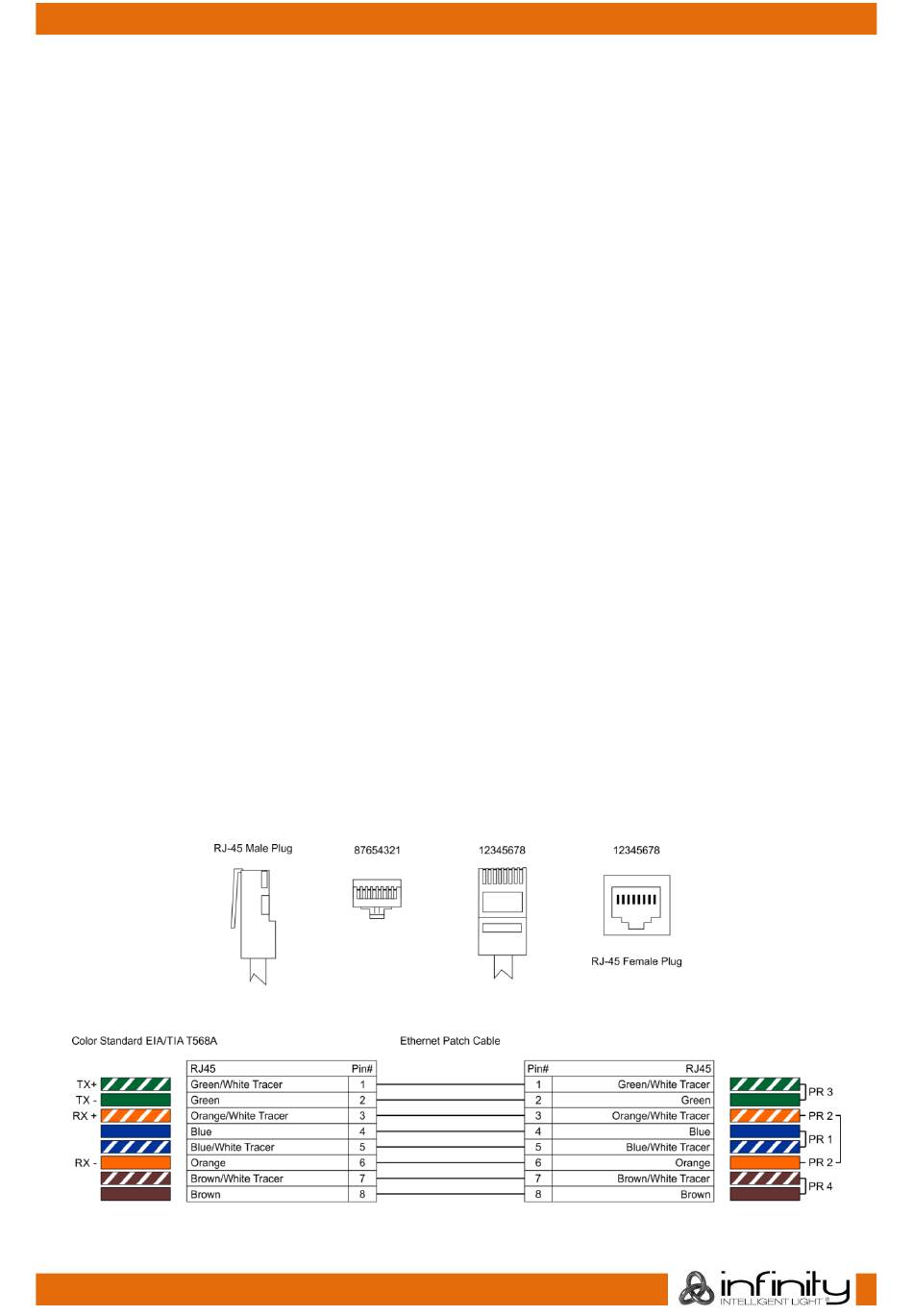

Prenez un câble NET standard (CAT 5 / 5E / 6) et branchez-le à un connecteur RJ45 identique à celui de
la photo ci-dessous (schéma 7). La couleur des fils devrait correspondre au schéma suivant :
Code commande : 41525
13
Schéma 7
