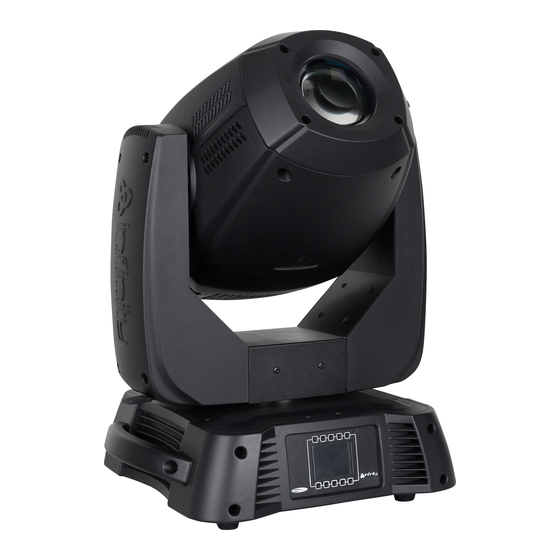

Infinity is-250 Manuel D'installation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

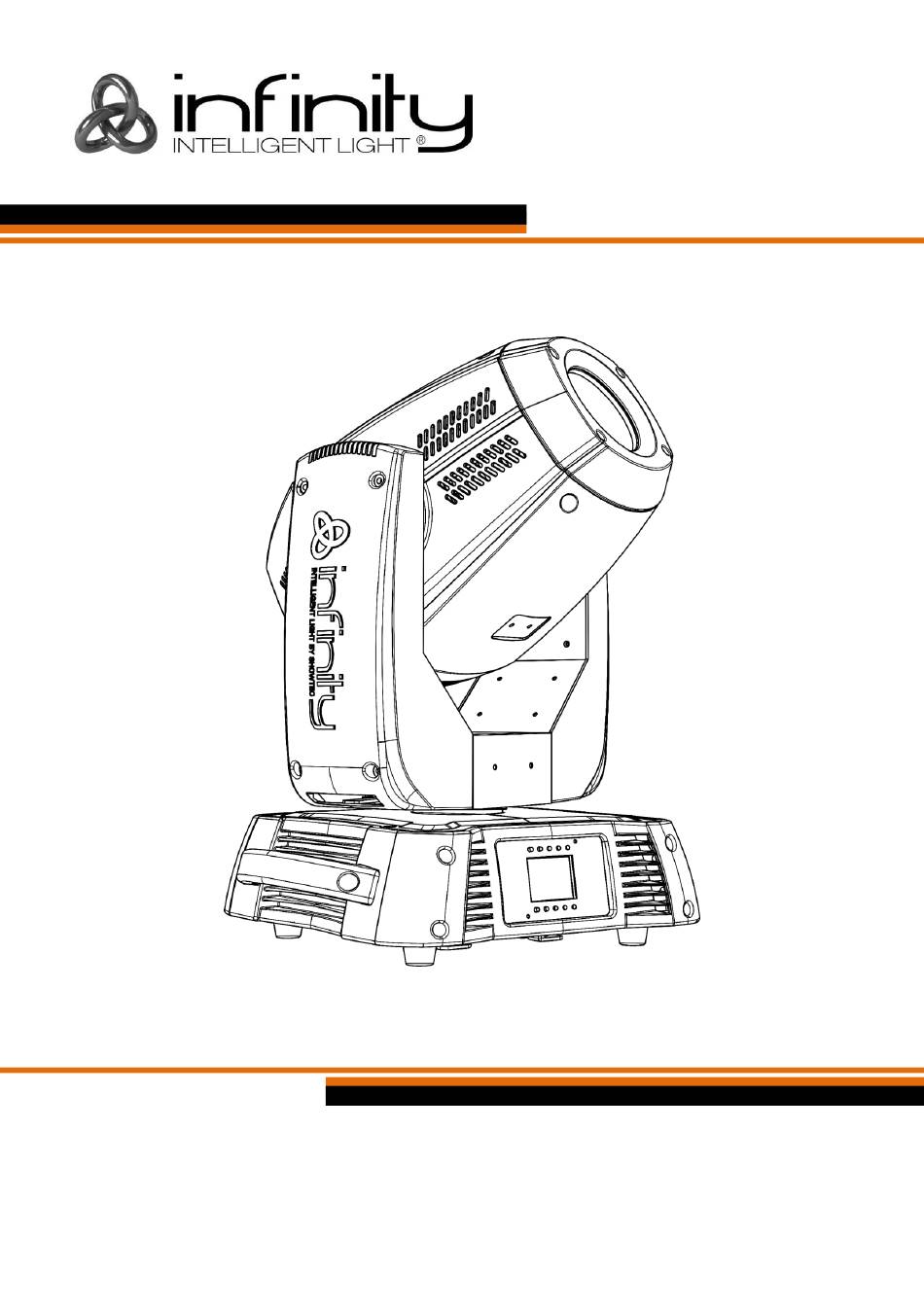

MANUEL D'UTILISATEUR
FRANÇAIS
Infinity iS-250
V2
Code commande : 41502
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Publicité

Table des Matières
loading

Manuels Connexes pour Infinity is-250

Sommaire des Matières pour Infinity is-250

  • Page 1 MANUEL D’UTILISATEUR FRANÇAIS Infinity iS-250 Code commande : 41502 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...

  • Page 2: Table Des Matières

    Panneau arrière ................................10 Installation ..................................11 Réglage et utilisation ..............................11 Modes de contrôle ..............................11 Une Infinity (programmes intégrés) ........................11 Plusieurs Infinity (contrôle maître / esclave) .......................11 Plusieurs Infinity (contrôle DMX) ..........................12 Connexion de l’appareil ............................13 Câblage des données ...............................13 Panneau de commande ............................14 Mode de contrôle ..............................14...

  • Page 3: Avertissement

    S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend :  Infinity iS-250 avec câble d’alimentation Powercon (1,5 m)  2 supports pour montage sur structure ...

  • Page 4: Important

    Laissez l’appareil hors tension et à température ambiante.  Si votre produit Infinity ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-la correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.

  • Page 5: Conditions D'utilisation

    En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre.  L’utilisateur est responsable du positionnement et du fonctionnement corrects de l’Infinity. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil.
  • Page 6 Infinity iS-250 Procédure :  Si l’Infinity est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé.  Utilisez un collier pour fixer l’appareil avec le support de montage sur le système de fixation.
  • Page 7 Infinity iS-250 Montage d’un collier sur la face inférieure de la lyre Infinity Une mauvaise installation peut provoquer de graves dommages matériels et/ou physiques ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur.

  • Page 8: Instructions De Renvoi

    Infinity iS-250 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number).

  • Page 9: Description De L'appareil

    Infinity iS-250 Description de l’appareil Caractéristiques L’Infinity iS-250 est une lyre dotée d’une grande puissance en sortie et d’effets d’excellente qualité.  Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz  Consommation : 430 W ...

  • Page 10: Panneau Avant

    Infinity iS-250 Panneau avant Schéma 1 01) Lentille 02) Écran LCD + boutons de contrôle Code commande : 41502...

  • Page 11: Panneau Arrière

    Infinity iS-250 Panneau arrière Schéma 2 03) Connecteur de signal DMX à 5 broches (entrée) 04) Connecteur de signaux DMX à 5 broches (sortie) 05) Entrée du connecteur de signaux DMX à 3 broches 06) Sortie de signal DMX à 3 broches 07) Entrée Neutrik Powercon 100 - 240 V...

  • Page 12: Installation

    Infinity iS-250 Installation Retirez tout le matériel d’emballage de l’Infinity iS-250. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.

  • Page 13: Plusieurs Infinity (Contrôle Dmx)

    03) Branchez le bout du cordon d’alimentation sur une prise secteur. 04) Utilisez un câble XLR à 3 ou 5 broches pour connecter les Infinity et d’autres appareils. 05) Reliez les appareils conformément au schéma 4. Connectez un câble DMX entre la sortie (OUT) DMX de la première unité...

  • Page 14: Connexion De L'appareil

    Câble 110 ohms DAP Audio avec transmission des signaux numériques. Code commande FL0975 (0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). L’Infinity iS-250 peut être utilisée avec une console de contrôle en mode contrôle ou sans console en mode autonome.

  • Page 15: Panneau De Commande

    Ainsi, l’adresse DMX de la première Infinity devrait être 1 (001) ; celle de la seconde Infinity devrait être 1 + 27 = 28 (028) ; celle de la troisième Infinity devrait être 28 + 27 = 55 (055), etc.

  • Page 16: Vue D'ensemble

    Infinity iS-250 Vue d’ensemble Code commande : 41502...

  • Page 17: Options Du Menu Principal

    Infinity iS-250 Options du menu principal Adresse DMX Mode édition Menu des réglages Programmes intégrés Mode test Informations Home (accueil) Menu édition Down Mode réglages Réglage de l’adresse Gauche Logo Infinity Droite 1. Adressage DMX Ce menu vous permet de définir l’adressage DMX.

  • Page 18: Mode Édition

    Infinity iS-250 2. Mode édition Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton ou appuyez sur les boutons pour sélectionner 02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 3 modes différents.

  • Page 19: Durée De Fonctionnement

    Infinity iS-250 03) Utilisez les boutons pour sélectionner le mode requis : 04) Une fois celui-ci choisi, appuyez sur le bouton pour passer à l’édition. 05) Utilisez les boutons pour changer les valeurs de NO à YES. 06) Certains menus disponibles ont des options différentes de la fonction YES ou NO standard : Angle d’orientation :...

  • Page 20: Réglage Du Mot De Passe

    Infinity iS-250 3.1.1 Réglage du mot de passe Ce menu vous permet de définir un nouveau mot de passe pour l’appareil. 01) Appuyez sur les boutons , choisissez Set Password et appuyez sur le bouton pour ouvrir le menu. 02) L’écran ci-dessous apparaît : 03) Appuyez sur les boutons pour sélectionner le chiffre que vous souhaitez modifier.

  • Page 21: Paramètres D'usine

    Infinity iS-250 3.3. Paramètres d’usine Ce menu vous permet d’effectuer une réinitialisation complète des paramètres de l’appareil. 01) Dans le menu des paramètres, appuyez sur les boutons pour choisir Factory Settings et appuyez sur le bouton pour ouvrir le menu.

  • Page 22: Menu De Test

    Infinity iS-250 5. Menu de test Avec ce menu, vous pouvez tester les fonctions de l’appareil. 01) Appuyez sur le bouton ou appuyez sur les boutons pour sélectionner 02) Appuyez sur le bouton pour entrer dans ce menu. 03) Appuyez sur les boutons pour choisir l’un des 2 modes :...

  • Page 23: Informations Concernant Le Système

    Infinity iS-250 6. Informations concernant le système Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton ou appuyez sur les boutons pour sélectionner 02) Appuyez sur le bouton pour entrer dans ce menu. 03) L’écran affiche : 04) Vous pouvez à...

  • Page 24: Canaux Dmx

    Infinity iS-250 Canaux DMX 27 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la lyre horizontalement (PAN). Mouvement de la lyre réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre).
  • Page 25 Infinity iS-250 Canal 10 – roue colorée 2 le variateur d’intensité et l’obturateur doivent être ouverts 0 - 6 Ouverture / blanc 7 - 13 Couleur 1 (½ CTO) 14 - 20 Couleur 2 (CTO complet) 21 - 27 Couleur 3...
  • Page 26 Infinity iS-250 Canal 13 – roue de gobo statique + gobo shake le variateur et l’obturateur doivent être ouverts 0 - 6 Ouverture / blanc 7 - 13 Gobo 1 14 - 20 Gobo 2 21 - 27 Gobo 3...
  • Page 27 Infinity iS-250 Canal 20 – rotation du prisme le variateur d’intensité et l’obturateur doivent être ouverts et le canal 19 doit être réglé sur une valeur comprise entre 5 et 255 0 - 127 Indexation du prisme 128 - 189 Rotation dans le sens des aiguilles d’une montre, allant de lente à...
  • Page 28 Infinity iS-250 32 - 39 Programme intégré 4 40 - 47 Programme intégré 5 48 - 55 Programme intégré 6 56 - 63 Programme intégré 7 64 - 71 Programme intégré 8 72 - 79 Programme intégré 9 80 - 87 Programme intégré...

  • Page 29: Canaux

    Infinity iS-250 21 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la lyre horizontalement (PAN). Mouvement de la lyre réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre).
  • Page 30 Infinity iS-250 49 - 59 Couleur 7 60 - 187 Demi-couleurs (ajustement progressif de la roue colorée) 188 - 219 Rotation dans le sens inverse des aiguilles d’une montre, allant de lent à rapide 220 - 223 Arrêt 224 - 255 Rotation dans le sens des aiguilles d’une montre, allant de lente à...
  • Page 31 Infinity iS-250 86-92 Effet Shake du gobo 5 de lent à rapide 93-99 Effet Shake du gobo 4 de lent à rapide 100-106 Effet Shake du gobo 3 de lent à rapide 107-113 Effet Shake du gobo 2 de lent à rapide 114-120 Effet Shake du gobo 1 de lent à...
  • Page 32 Infinity iS-250 Code commande : 41502...
  • Page 33 Infinity iS-250 Canal 21 – fonctions Non fonctionnel 8-15 Zones mortes durant les mouvements d’orientation / d’inclinaison 16-23 Zones mortes durant les mouvements de la roue colorée 24-31 Zones mortes durant les mouvements de la roue de gobo 32-39 Zones mortes durant les mouvements d’orientation / d’inclinaison de la roue colorée 40-47 Zones mortes durant les mouvements d’orientation / d’inclinaison de la roue de gobo...

  • Page 34: Réglages Des Canaux

    Infinity iS-250 Réglages des canaux Schéma 6 Code commande : 41502...

  • Page 35: Maintenance

    Infinity iS-250 Maintenance L’Infinity iS-250 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide.

  • Page 36: Remplacement D'un Gobo De La Roue De Gobo Rotative

    Infinity iS-250 Remplacement d’un gobo de la roue de gobo rotative 01) Déconnectez l’alimentation et placez l’interrupteur sur la position OFF. 02) Assurez-vous que la taille du gobo que vous voulez insérer soit identique. Pour vérifier ce point, référez-vous au schéma ci-dessous.

  • Page 37: Orientation Du Gobo En Verre

    Infinity iS-250 08) Placez le nouveau gobo dans le porte-gobo. Remettez la pince à anneau en place en exerçant une légère pression dessus à l’aide d’une pince. Disposez le porte-gobo sous le mécanisme à pression et remettez-le dans son emplacement.
  • Page 38 Infinity iS-250 Roue colorée 1 Roue colorée 2 Schéma 10 Schéma 11 Roue de gobo rotative Roue de gobo statique Schéma 12 Schéma 13 Code commande : 41502...

  • Page 39: Résolution Des Problèmes

    04) Fusible. Remplacez le fusible. Reportez-vous à la page 34 pour remplacer le fusible. 05) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. 06) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l’Infinity, cela pourrait abîmer l’unité et annuler la garantie.
  • Page 40 Infinity iS-250 Problème Cause(s) probable(s) Solution Un ou plusieurs • Vérifiez si l’appareil est allumé et les L’alimentation est défectueuse appareils ne câbles sont correctement branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas...

  • Page 41: Spécifications Du Produit

    Infinity iS-250 Spécifications du produit Modèle : Infinity iS-250 Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Consommation : 430 W Raccordement DMX : 3 unités Fusible : F7AL / 250 V Dimensions : 346 x 417 x 582 mm (l x L x H)

  • Page 42: Dimensions

    Infinity iS-250 Dimensions La conception et les caractéristiques du produit sont soumises à modification sans avis préalable. www.highlite.com/ Site web : service@highlite.com Adresse électronique : Code commande : 41502...

  • Page 43: Remarques

    Infinity iS-250 Remarques Code commande : 41502...
  • Page 44 Infinity iS-250 Code commande : 41502...
  • Page 45 ©2018 Infinity...
