- Page 1 MANUEL FRANÇAIS Infinity iB-16R V1 Code commande : 41532 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 Verrouillage /Déverrouillage de la lyre ........................11 Réglage et fonctionnement ............................11 Modes de contrôle ..............................12 Un Infinity (autonome) ............................12 Plusieurs Infinity (contrôle maître / esclave) .......................12 Plusieurs Infinity (contrôle DMX) ..........................13 Connexion de l’appareil ............................14 Câblage de données ..............................14 Panneau de contrôle..............................15 Mode de contrôle ..............................15...
- Page 3 Infinity iB-16R Dimensions ..................................42 Remarque ..................................43 Code commande : 41532...
- Page 4 Infinity iB-16R Avertissement Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton avec précaution et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces. Si une pièce a été endommagée lors du transport ou que le carton lui-même porte des signes de mauvaise manipulation, informez-en aussitôt le...
- Page 5 Infinity iB-16R Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité de ce manuel. Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l’appareil ne sont en aucun cas couverts par la garantie.
- Page 6 Infinity iB-16R En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. L’utilisateur est responsable du positionnement et du fonctionnement corrects de l’iB-16R. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil.
- Page 7 Infinity iB-16R L'Infinity peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur.
- Page 8 Infinity iB-16R Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés.

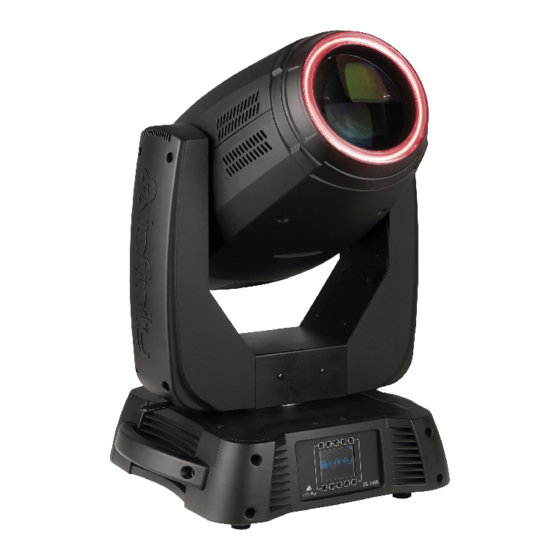

- Page 9 Infinity iB-16R Description de l’appareil Caractéristiques L'Infinity iB-16R est un appareil à tête mobile avec une grande puissance en sortie et des effets d’excellente qualité. Tension d’entrée : 100 - 240 V, 60 / 50Hz Consommation : 520W ...
- Page 10 Infinity iB-16R Panneau avant Schéma 01 01) Lentille LED 02) Affichage LCD + boutons du menu Panneau arrière Schéma 02 03) Entrée du connecteur de signal DMX 5 broches 04) Sortie du connecteur de signal DMX 5 broches 05) Interrupteur d'alimentation ON/OFF 06) Connexion de mise à...
- Page 11 Infinity iB-16R Installation Retirez tout le matériel d'emballage de l'Infinity iB-16R. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.
- Page 12 Infinity iB-16R Réglage de la lampe Vous pouvez régler la position de la lampe en tournant les vis G et H. La position de la lampe est réglée en usine. Comme les lampes qui peuvent être utilisées sont différentes d'un fabricant à l'autre, il peut s'avérer nécessaire d'ajuster la position.
- Page 13 02) Branchez le bout du cordon d’alimentation sur une prise secteur adéquate. 03) Lorsque l'Infinity n'est pas connecté par un câble DMX, il fonctionne en tant qu'appareil autonome. Veuillez consulter les pages 19-24 pour en savoir plus sur le mode autonome.
- Page 14 02) Utilisez toujours un câble de sécurité (code commande 70140/70141). 03) Utilisez un câble XLR à 3 ou 5 broches pour connecter l'Infinity et d'autres appareils. 04) Reliez les unités conformément au schéma 07. Raccordez la prise sortie (out) de l'unité DMX avec la prise entrée (in) de la deuxième unité...
- Page 15 Infinity iB-16R Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre...
- Page 16 Si au moins deux Infinity partagent une même adresse, ils fonctionnent de la même manière. Contrôle : après avoir défini les adresses de tous les Infinity, vous pouvez commencer à les faire fonctionner par le biais de vos consoles d’éclairage.
- Page 17 Infinity iB-16R Vue d’ensemble Code commande : 41532...
- Page 18 Infinity iB-16R Code commande : 41532...
- Page 19 Infinity iB-16R Options du menu principal Adresse DMX Mode édition Menu des réglages Programmes intégrés Mode test Informations Accueil Haut Menu édition Mode réglages Réglage de l’adresse Gauche Logo Infinity Droite 1. Adressage DMX Avec ce menu, vous pouvez définir l’adressage DMX.
- Page 20 Infinity iB-16R 05) Une fois l’adresse DMX définie, appuyez sur le bouton sauvegarder les paramètres. 2. Mode édition Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton ou appuyez sur les boutons pour sélectionner 02) Appuyez sur le bouton pour confirmer.
- Page 21 Infinity iB-16R 03) Utilisez les boutons pour sélectionner le mode requis : 04) Une fois celui-ci choisi, appuyez sur le bouton pour passer à l'édition. 05) Utilisez les boutons pour changer les valeurs de NO à YES. 06) Deux menus ont des options différentes de la fonction YES ou NO normale : ...
- Page 22 Infinity iB-16R 3.2. Compteur de maintenance Avec ce menu, vous pouvez réinitialiser les compteurs de l’appareil. 01) Appuyez sur les boutons , choisissez MAINTENANCE TIMER et appuyez sur le bouton pour ouvrir le menu. 02) Appuyez sur les boutons pour choisir l'une des 2 options suivantes : ...
- Page 23 Infinity iB-16R 04) Appuyez sur le bouton pour confirmer votre choix. 05) Appuyez sur les boutons pour choisir YES ou NO et appuyez sur le bouton pour activer le programme intégré de votre choix. 5. Menu de test Ce menu vous permet de configurer le mode choisi.
- Page 24 Infinity iB-16R 05) Si vous avez choisi le mode Test automatique, l'appareil testera automatiquement toutes ses fonctions. 06) Si vous avez choisi le mode Test manuel, appuyez sur les boutons pour choisir l'option souhaitée. 07) Appuyez sur le bouton pour entrer dans le mode d'édition.
- Page 25 Infinity iB-16R 04) Vous pouvez désormais contrôler la version actuelle du logiciel de l'appareil, le mode actif en cours, l'adresse DMX de départ actuelle, la température actuelles, le compteur de fonctionnement total et le compteur. Canaux DMX 26 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN).
- Page 26 Infinity iB-16R Canal 9 – Anneau vert Les canaux 6 et 7 doivent être ouverts. 0-255 Réglage graduel Vert, de sombre à plus clair Canal 10 – Anneau bleu Les canaux 6 et 7 doivent être ouverts. 0-255 Réglage graduel Bleu, de sombre à plus clair Canal 11 - variateur d’intensité...
- Page 27 Infinity iB-16R Canal 15 – Roue de gobo statique les canaux 11 et 13 doivent être ouverts 0 - 3 Ouvert Gobo 1 Gobo 2 10-12 Gobo 3 13-15 Gobo 4 16-18 Gobo 5 19-21 Gobo 6 22 - 24...
- Page 28 Infinity iB-16R 116-121 Effet Gobo 9 shake rotatif de lent à rapide 122 - 127 Ouvert 128-191 Rotation du gobo dans le sens des aiguilles d’une montre allant de lent à rapide 192-255 Flux de gobo dans le sens inverse des aiguilles d’une montre allant de lent à...
- Page 29 Infinity iB-16R Canal 25 – Diffraction du faisceau Non fonctionnel 8-255 Diffraction du faisceau activée Canal 26 – fonctions 0-29 Non fonctionnel 30-39 Mode de variateur normal 40 - 49 Mode de variateur linéaire 50-59 Mode orientation / inclinaison rapide...
- Page 30 Infinity iB-16R Canal 7 – Anneau de l'obturateur / stroboscope le canal 6 doit être ouvert 0 - 3 Fermé Obturateur ouvert 8-76 Fréquence du flash de stroboscope, allant de lente à rapide 77 - 145 Stroboscope avec pulsation, lent à rapide 146-215 Stroboscope aléatoire, lent à...
- Page 31 Infinity iB-16R Canal 15 – Roue de gobo statique les canaux 11 et 13 doivent être ouverts 0 - 3 Ouvert Gobo 1 Gobo 2 10-12 Gobo 3 13-15 Gobo 4 16-18 Gobo 5 19-21 Gobo 6 22 - 24...
- Page 32 Infinity iB-16R 116-121 Effet Gobo 9 shake rotatif de lent à rapide 122 - 127 Ouvert 128-191 Rotation du gobo dans le sens des aiguilles d’une montre allant de lent à rapide 192-255 Flux de gobo dans le sens inverse des aiguilles d’une montre allant de lent à...
- Page 33 Infinity iB-16R Canal 27 – givre Non fonctionnel 8-255 Effet givre, de grand à petit Canal 28 – Diffraction du faisceau Non fonctionnel 8-255 Diffraction du faisceau activée Canal 29 – fonctions 0-29 Non fonctionnel 30-39 Mode de variateur normal 40 - 49 Mode de variateur linéaire...
- Page 34 Infinity iB-16R 184-191 Programme 23 192-199 Programme 24 200-207 Programme 25 208-215 Programme 26 216-223 Programme 27 224-231 Programme 28 232-239 Programme 29 240-247 Programme 30 248-255 Programme 31 Canal 31 – Vitesse des programmes intégrés le canal 30 doit être ouvert 0-255 De lent à...
- Page 35 Infinity iB-16R Entretien L’utilisateur doit s’assurer que les installations techniques et de sécurité sont contrôlées par un expert chaque année au cours d’un test d’acceptation. L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés chaque année par une personne qualifiée.
- Page 36 Infinity iB-16R Taille de gobo 01) Déconnectez l’alimentation et placez l’interrupteur sur la position OFF. 02) Assurez-vous que la taille du gobo que vous voulez insérer est identique. Pour vérifier ce point, référez-vous au schéma ci-dessous. Schéma 09 Remplacement d’un gobo de la roue de gobo rotative Schéma 10...
- Page 37 Infinity iB-16R 04) Tournez la roue Gobo jusqu'à atteindre le gobo que vous souhaitez retirer. 05) Soulevez délicatement le porte-gobo de 10° puis retirez doucement le gobo de son emplacement. Schéma 11 06) Sortez très soigneusement le gobo de son support à l’aide d’une pince.
- Page 38 Infinity iB-16R Roues de gobo rotatives / statiques et roue colorée Roue de gobo statique Roue de gobo rotative Roue colorée Code commande : 41532...
- Page 39 03) Fusible. Remplacez le fusible. Reportez-vous à la page 34 pour remplacer le fusible. 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’unité. 05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l’Infinity, cela pourrait abîmer l’unité et annuler la garantie.
- Page 40 Infinity iB-16R Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé et Un ou plusieurs que les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
- Page 41 Infinity iB-16R Spécifications du produit Modèle : Infinity iB-16R Tension d’entrée : 100 - 240 V C.A. / 60 / 50Hz Consommation : 520W (pleine puissance) Raccordement DMX : 30 pièces Fusible : F10AL / 250 V Dimensions : 430 x 405 x 640 mm (l x L x H)
- Page 42 Infinity iB-16R www.Showtec.info Site web : service@highlite.nl Adresse électronique : Code commande : 41532...
- Page 43 Infinity iB-16R Dimensions Code commande : 41532...
- Page 44 Infinity iB-16R Remarque Code commande : 41532...
- Page 45 Infinity iB-16R Code commande : 41532...
- Page 46 ©2015 Infinity...
