Entretien des courroies
Contrôle de la courroie
d'entraînement de cylindre
Périodicité des entretiens: Toutes les 1000 heures
1. Coupez le moteur et enlevez la clé.
2. Desserrez le boulon à embase qui fixe le
protège-courroie et déposez ce dernier pour
exposer la courroie

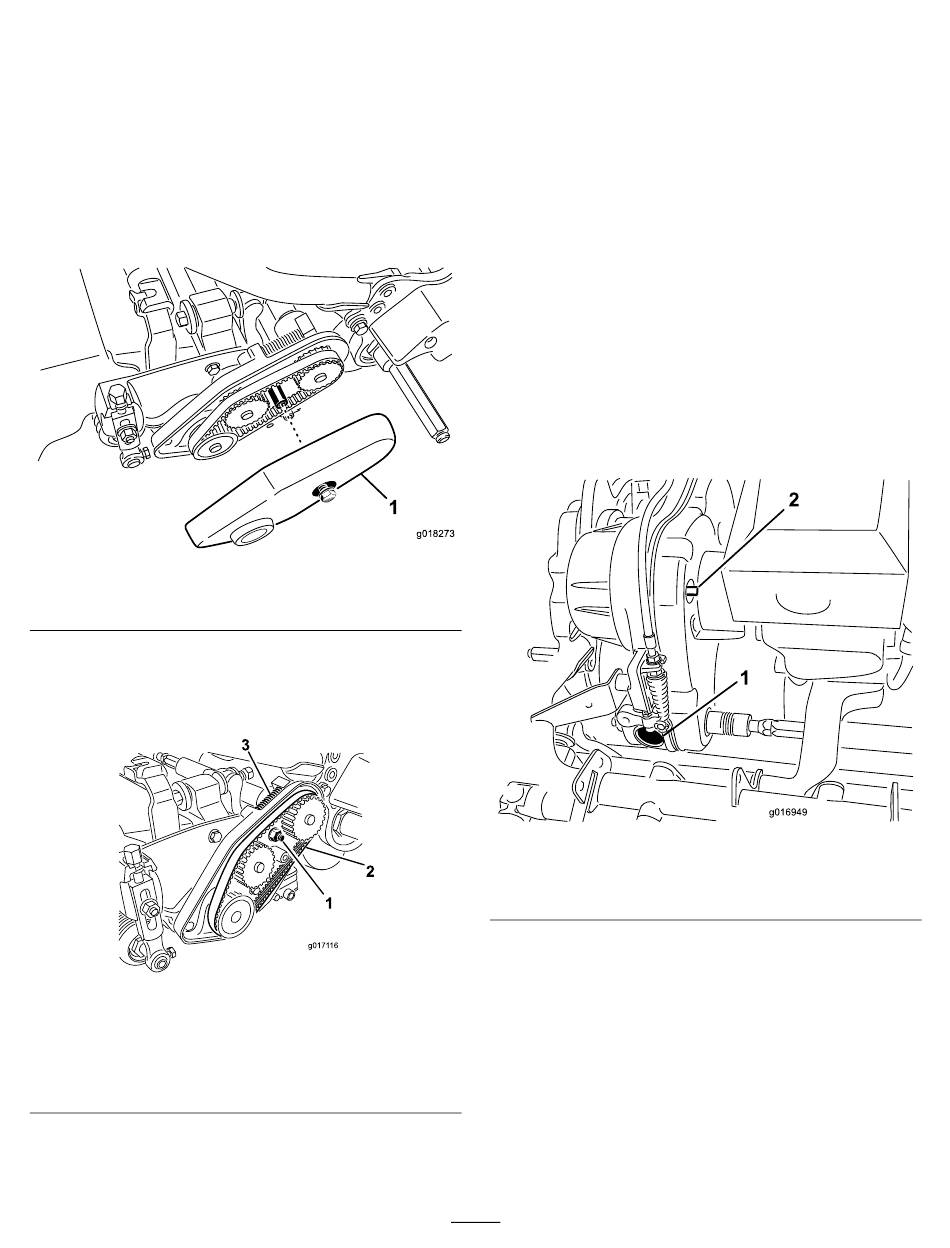

Figure 43
1. Protège-courroie
3. Procédez comme suit pour régler la tension de
la courroie :
A. Desserrez l'écrou de fixation du logement
de roulement
Figure 44
1. Écrou de fixation du
logement de roulement
2. Courroie d'entraînement
du cylindre
B. À l'aide d'une clé de 16 mm, tournez le
logement de roulement pour vérifier qu'il
bouge librement.
(Figure 43).
(Figure 44).
3. Ressort de compression
C. Enlevez les débris présents dans le
compartiment de la courroie et autour du
ressort de compression
D. Vérifiez que le ressort de compression
applique la tension correcte sur la courroie.
E. Serrez l'écrou de fixation du logement de
roulement.
F. Reposez le protège-courroie.
Contrôle visuel de
l'embrayage du cylindre
Retirez l'obturateur en caoutchouc
occupe le trou à l'avant de la transmission pour
pouvoir observer l'embrayage du cylindre quand vous
effectuez les réglages.
Important:
Remettez l'obturateur en place
lorsque vous avez terminé pour éviter que de l'eau
et des débris ne contaminent l'embrayage.
g018273
1. Obturateur en caoutchouc
g017116
38
(Figure 44).
(Figure 45) qui
Figure 45
2. Arbre d'engage-
ment/désengagement
g016949
