Instruction manual
Please read these in struc tions care ful ly
and make sure you un der stand them
before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
Original Instructions in English, all others are translations.
P51-450S
Manuel d'instructions
Lisez très attentivement et soyez
certain de comprende ces
in struc tions avant d'utiliser cette
machine.
Manual de las instrucciones
Por favor lea cuidadosamente y
comprenda estas intrucciones
antes de usar esta maquina.
Instructieboekje
Lees deze instructies aandachtig
en zorg dat u ze begrijpt voordat
u deze machine gebruikt.
Manuale di istruzioni
Prima di utilizzare la macchina
leggete queste istruzioni con at-
tenzione ed accertatevi di averle
comprese bene.
Publicité
Manuels Connexes pour Partner P51-450S
Sommaire des Matières pour Partner P51-450S

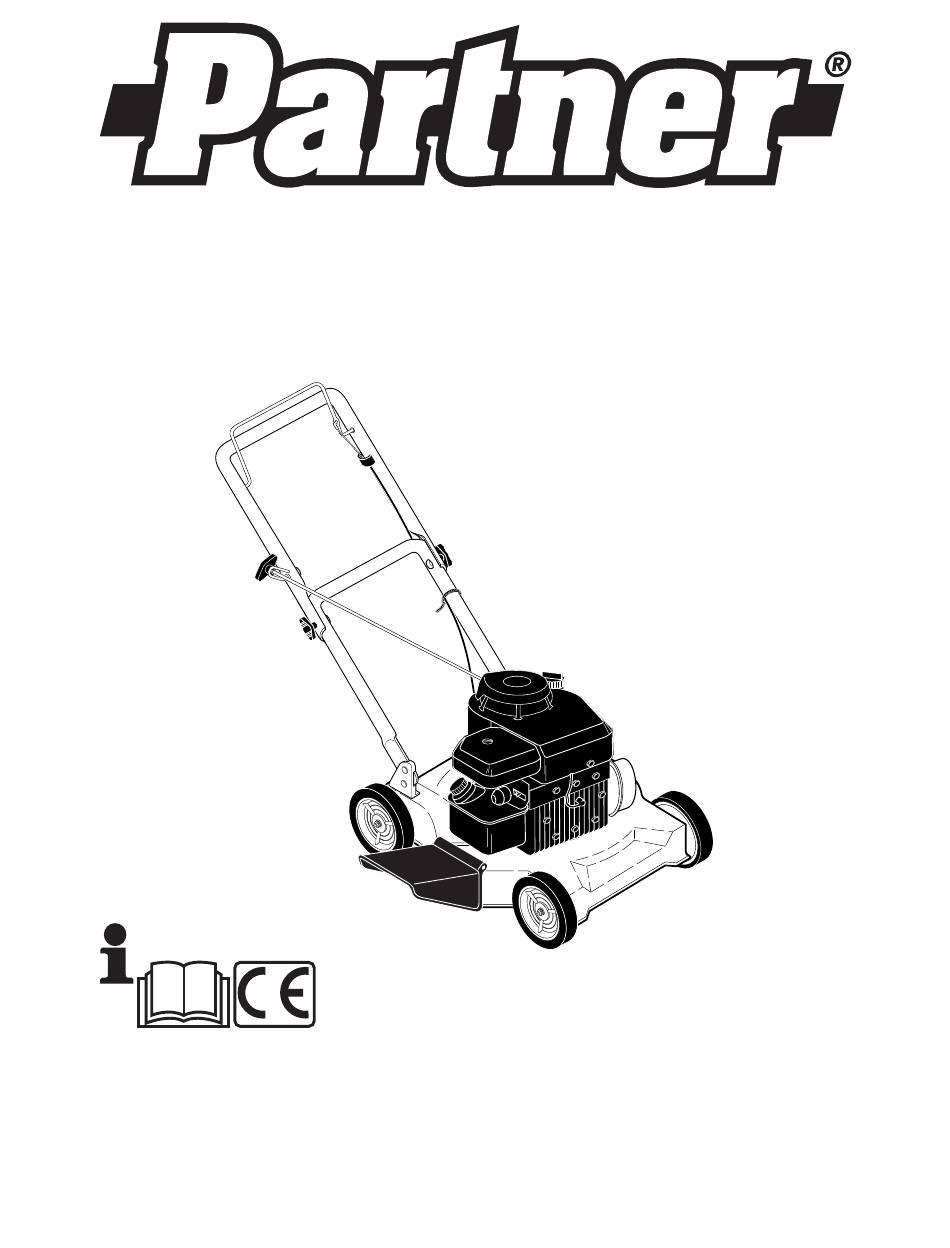

- Page 1 P51-450S Instruction manual Manuel d’instructions Instructieboekje Please read these in struc tions care ful ly Lisez très attentivement et soyez Lees deze instructies aandachtig and make sure you un der stand them certain de comprende ces en zorg dat u ze begrijpt voordat before using this ma chine.
- Page 2 CONTENTS INDICE SAFETY RULES ......PAGE 3-8 REGLAS DE SEGURIDAD ..SIVU 3-8 TECHNICAL DATA ........9 ESPECIFICACIONES TÉCNICAS ...9 OVERVIEW ..........10 SUMARIO ..........10 ASSEMBLY ........11-15 MONTAJE.........11-15 ADJUSTMENTS ........16 REGULACIÓN ........16 START AND STOP ......17-18 ARRANQUE Y PARADA ....17-18 USE ............19 APLICACIÓN DEL CORTACÉSPED ..
- Page 3 Safe Operation Prac tic es for Pe des tri an-Controlled Rotary Lawnmowers IMPORTANT: This cutting machine is ca pa ble of am pu tat ing hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death. Training •...
- Page 4 Sicherheitsvorkehrungen für Handgeführte Rasenmäher mit Rotationsklinge WICHTIG: Diese mähmaschine kann hände und füsse abtrennen und gegenstände mit hoher geschwin- digkeit schleudern. Nichtbeachtung der folgenden sicherheitsvorschriften könnte schwere oder tödliche verletzungen zur folge haben. I. Schulung • Die Anleitungen sorgfältig durchlesen. Mit den Bedien- •...
- Page 5 Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontale à conducteur marchant ATTENTION: Cette tondeuse est capable d’amputer mains ou pieds et de projeter des objets. l’inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles. •...
- Page 6 Normas de funcionamiento seguro para cortacéspedes giratorios de pie IMPORTANTE: Esta maquina cortadora es capaz de amputar las manos y los pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte.
- Page 7 Veilig werken met handbediende grasmaaimachines BELANGRIJK: Deze maaimachine kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet opvolgen van deze veiligheidsinstructies kan ernstig of dodelijk letsel tot gevolg hebben. I. Training • Lees de instructies aandachtig. Zorg dat u vertrouwd •...
- Page 8 Misure operative di sicurezza per rasaerba ATTENZIONE: Questo trattorino tosaerba ha una potenza sufficiente ad amputare mani e piedi e a scagliare oggetti. La mancata osservanza delle seguenti istruzioni antinfortunistiche potrebbe causare lesioni gravi e persino il decesso della vittima. I.
- Page 9 These symbols may appear on your machine or in the literature supplied with the product. Learn and un- derstand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent se trouver sur votre machine ou dans les publications fournies avec le produit.
- Page 11 ASSEMBLING Handle • The handle can be assembled in “HIGH” or “LOW” position depending on how the lower handle is installed on the handle bracket pins. • To install the lower handle on the handle mounting pins, squeeze the bottom ends toward each other until the handle will slip onto the mounting pins.
- Page 12 MONTAJE Empuñadura • El manillar puede montarse en la posición “HOG” (alta) o “LAG” (baja), según se monte el manillar inferior en los pernos de fijación. • Monter el manillar inferior en los pernos de fijación presionando los dos extremos del manillar entre sí hasta que encajen en los pernos.
- Page 13 Brake Yoke • Position upstop bracket on left inside of upper handle and secure with hex washer head screw. • Install the control bar above the up-stop bracket, into the hole located on the left side of upper handle, with the hole in flattened part of control bar on the right side.
- Page 14 Engine Zone Control Cable • Hook offset end of cable into the brake arm of the engine. • Align the tapered end of the plastic fitting with hole in the mounting bracket and push in until fitting snaps into place. •...
- Page 15 Rope Guide • Install rope guide into side of upper handle and secure with 1/4-20 locknut. • Hold brake yoke down to upper handle and slowly pull out the starter rope until the rope will slip into loop of the rope guide.
- Page 16 Adjusting The cutting height is determined by the position of the wheels on the lawn mower housing. There are four (4) available heights of cut on your lawn mower. The 2" (50mm) cut ting height is the most recommended cutting height for most cutting. All wheels must be in the same height positions, otherwise uneven cutting will result.
- Page 17 Filling with Oil Fill the engine with engine oil. SAE30 can be used. (Read the enclosed motor operating in struc tions as well.) Ölaffülling Füllen Sie Öl in den Motor. Es kann SAE30 verwendet werden. (Lesen Sie auch die beiliegende Gebrauchsanweisung für den Motor.) Remplissage d’huile Remplissez le moteur avec de l'huile pour moteur.
- Page 18 Marche et Arrêt Placez la tondeuse sur une surface bien plane. Attention, ni gravier ni gravillons. Remplissez le réservoir d'essence pure pas de melange 2 temps. Vous pouvez utiliser de l'essence avec ou sans plomb. Ne pas faire le plein quand le moteur est en marche.
- Page 19 The mower should not be used on ground that slopes more than 15°. This could cause engine lubrication problems. Gebrauch Der Rasenmäner solite nicht in einem Gelände benützt werden, das eine Neigung von mehr als 15° Grad hat. In solchen Fällen können Schmierungsprobleme im Motor auftreten.
- Page 20 Maintenance Always remove the spark plug lead before repair, cleaning or main te nance work. After 5 hours running time, tighten screws and nuts. Check the oil. The spark plug must be at the highest point on the mower when it is tilted up. Wartung Ziehen Sie immer das Zündkerzenkabel ab, bevor Sie mit der Reparatur, Reinigung oder mit Wartungsarbeiten beginnen.
- Page 21 Annually (After end of season) Grinding and balancing the cutter blade. Remove the spark plug lead. Fitting and removing the blade require the use of protective gloves. Unscrew the cutter blade and deliver it to a service workshop for grinding and balancing. Tighten the screw properly when re as sem bling (35–40 ft.
- Page 22 Cleaning of air filter. Slacken the screw, remove the lid and remove the filter cartridge. Cleanse the fil ter in kerosene. Add 2-3 spoonfuls of oil and spread it evenly through out the filter. Reinigung des Luftfilters. Schrauben lösen, Deckel abnehmen und Filtereinsatz herausnehmen.
- Page 23 GENERAL INFORMATION Transport Remove spark plug lead. Empty the petrol tank. Before public trans port ing, engine oil and petrol must be removed. ALGEMEINE ERLÄUTERUNGEN Transport Zienhen Sie das Zündkerzenkabel ab. Entleeren Sie den Benzintank. Bei Transport mit öffentlichen Verkehrsmittein ist der Benzin und Öltank zu entleeren. RENSEIGNEMENTS GENERAUX Transport Débranchez la bougie.
