Partner P11577 Manuel D'instructions

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
Instruction manual
Please read these instructions care-
ful ly and make sure you un der stand
them before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
P11577
Manuel d'instructions
Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avoir tout compris avant d'utiliser ce
tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones antes
de usar esta maquina.
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
machine gebruikt.

Publicité

loading

Manuels Connexes pour Partner P11577

Sommaire des Matières pour Partner P11577

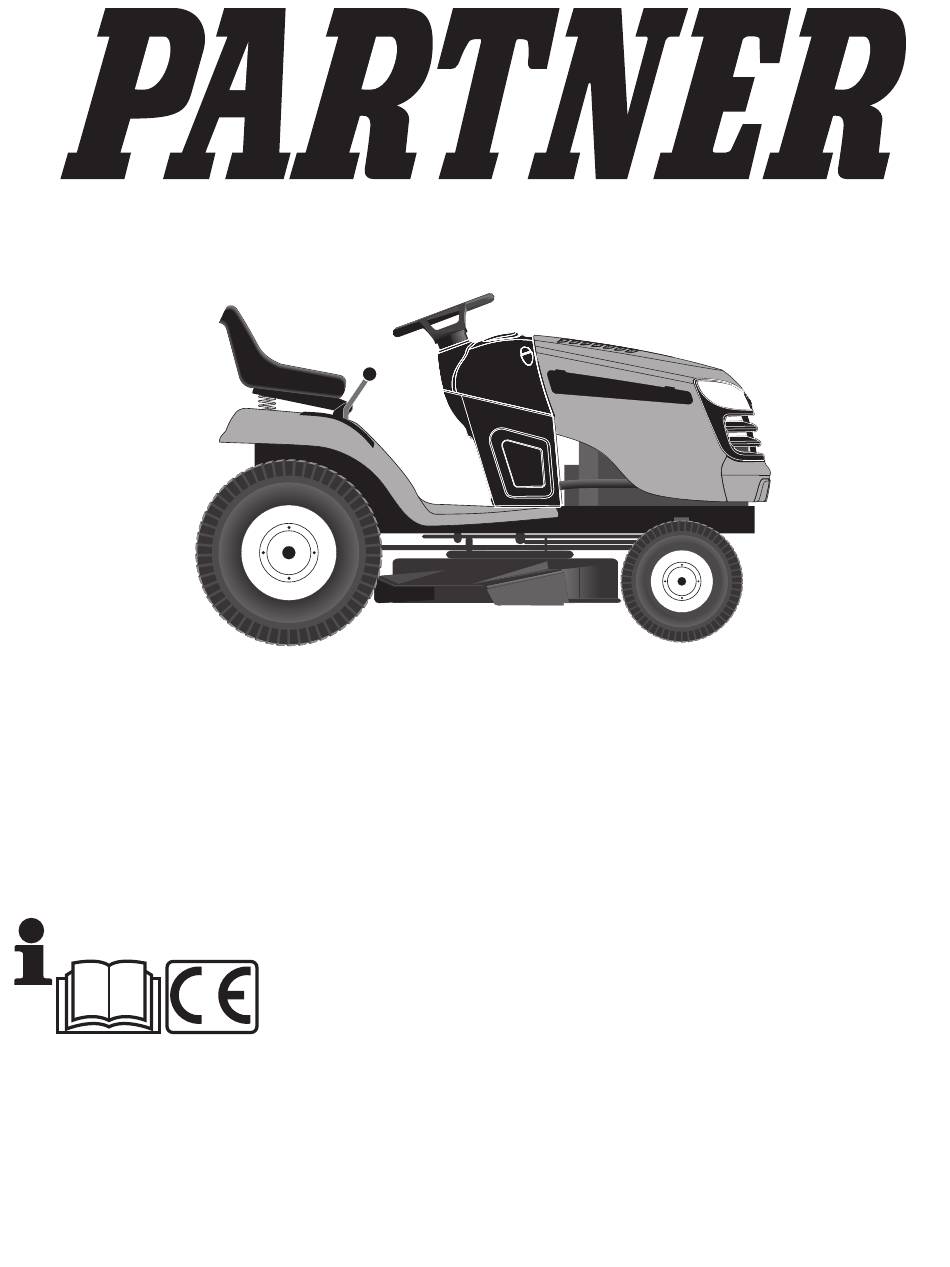

  • Page 1 P11577 Instruction manual Manuale di istruzioni Manuel d’instructions Please read these instructions care- Prima di utilizzare la macchina leggete Merci de lire trés attentivement le ful ly and make sure you un der stand queste istruzioni con attenzione ed ac- manuel d'instructions.
  • Page 2 Safety rules. Montaje. Sicherheitsvorschriften. Montaggio. Règles de sécurité. Montering. Assembly. Descripción del funcionamiento. Zusammenbau. Funzionamento. Montage. Beschrijving van functies. Functional description. Antes del arranque. Funktionsbeschreibung. Prima dell’avviamento. Description du fonctionnement. Maatregelen vóór het starten. Before starting. Conducción. Maßnahmen vor dem Anlassen. Guida.
  • Page 3 1. Safety Rules Safe Operation Practices for Ride-On Mowers IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. I. TRAINING III. OPERATION •...
  • Page 4 IV. MAINTENANCE AND STORAGE • Keep all nuts, bolts and screws tight to be sure the equip- ment is in safe working condition. • Never store the equipment with petrol in the tank inside a building where fumes may reach an open flame or spark.
  • Page 5 1. Sicherheitsvorschriften Regeln für die sichere Bedienung von Rasentraktoren WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN. I. SCHULUNG • Vor dem Gebrauch immer mit einer Sichtprüfung sicherstel- len, daß...
  • Page 6 • Alle Anbaugeräte-Antriebe ausschalten, den Motor abstel- len und das (die) Zündkerzenkabel abziehen bzw. den Zündschlüssel abziehen: vor dem Entfernen von Verstopfungen aus dem Mäh- werk oder dem Auswurf; vor dem Prüfen, Reinigen oder Reparieren des Ra- senmähers; nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird;...
  • Page 7 1. Règles de Sécurité Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS.L ’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES.
  • Page 8 • Débrayer les lames, arrêter le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de contact : avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer. avant de contrôler, nettoyer ou travailler sur le carter de coupe, avant de retirer un objet coincé...
  • Page 9 1. Reglas De Seguridad Prácticas de Operación Seguras para las Segadoras Conducibles IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.
  • Page 10 • Desenganche la transmisión a los accesorios, pare el mo- tor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición antes de limpiar bloqueos o desatrancar del conducto; antes de inspeccionar, limpiar o trabajar sobre la segadora;...
  • Page 11 1. Norme Antinfortunistiche Regole di sicurezza per trattorini da prato ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA. I.
  • Page 12 prima di pulire eventuali intasamenti e pri ma di stasare lo scivolo; prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia; dopo aver colpito un oggetto estraneo. Controllare che il tosaerba non sia stato danneggiato ed effettuare le riparazioni del caso prima di riavviare e mettere in funzione l’equipaggiamento;...
  • Page 13 1. Veiligheidsregels Veilige bedieningsmethoden voor zittrekkers BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN. I. TRAINING III. BEDIENING • Lees de instructies aandachtig. Zorg dat u vertrouwd bent •...
  • Page 14 P11577 • Schakel de aandrijving naar de hulpstukken uit tijdens transport of als ze niet worden gebruikt. • Stop de motor en schakel de aandrijving naar het hulpstuk uit, 11,5/8,6 voordat u tankt; voordat u de opvangzak verwijdert; voordat u de hoogte verstelt tenzij de hoogte vanuit de bestuurdersplaats kan worden ingesteld.
  • Page 15 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit.
  • Page 16 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit.
  • Page 17 01738 GEFAHR ZU VERMEIDEN: SCHWEFELSÄURE AUGEN UNVER- AUGEN SCHÜTZEN ZÜGLICH MIT WAS- • FUNKEN KANN ERBLINDUNG EXPLOSIVE GASE SER AUSSPÜLEN. ODER SCHWERE • FEUER KÖNNEN ERBLINDUNG SOFORT ÄRZTLICHE VERÄTZUNGEN VERUR- UND KÖRPERVERLET- • RAUCHEN HILFE AUFSUCHEN. SACHEN. ZUNGEN VERURSAC- HEN. GEVAAR ZWAVELZUUR OGEN ONMIDDELLIJK...
  • Page 18 2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje 2. Montaggio. 2. Montering. Before the tractor can be used certain parts must be as- Antes de poder utilizar el tractor, hay que montar algunas sem bled, which for transportation reasons are enclosed in piezas que, por razones de transporte, van empaquetadas the packing.
  • Page 19 Asiento Remueva la manilla de ajuste y la arandela plana que ase- guran el asiento al empaque de cartón y póngalos de lado para poder utilizarlos durante la instalación del asiento sobre el tractor. Gire el asiento hacia arriba y remuevalo del embalaje de cartón.
  • Page 20 NOTE: Check that the flex is correctly con nect ed to the safe ty switch (3) on the seat hold er. HINWEIS: Prüfen, daß das Kabel richtig an dem Sicherheitsschalter (3) auf dem Halter des Sitzes angeschlossen ist. REMARQUE: Vérifier que le câble électrique est bien connecté sur le con- tacteur de sécurité...
  • Page 21 Seat pan 1. Asiento EINBAU DER BATTERIE Terminal Cover 2. Cubierta Terminal HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber angegebenen Datum (Monat und Jahr) in Betrieb genommen Cable (+) 3. Cable (+) wird, die Batterie mindestens eine Stunde lang mit 6 bis 10 Cable (-) 4.
  • Page 22 WARNING: Positive terminal must be con nect ed first to prevent sparks from accidental ground ing. Remove terminal caps and discard. Connect the red cable to + and then the black earth cable to -. Screw tight the cables. Grease the battery poles with vaseline to prevent cor ro sion.
  • Page 23 3. Functional description. 3. Funktionsbeschreibung. 3. Description du fonctionnement. 3. Descripción del funcionamiento. 3. Funzionamento. 3. Beschrijving van functies Positioning of controls Anordnung der Bedienungseinrichtungen 1. Light Switch position. 1. Lichtschalter. 2. Throttle/Choke control. 2. Gas- und Kaltstarthebel. 3. Brake and clutch pedal. 3.
  • Page 24 Emplacement des commandes Comandi 1. Interrupteur de commande des phares 1. Interruttore luci. 2. Commande des gaz et starter 2. Comando gas/choke. 3. Pédale d'embrayage et de frein 3. Pedale freno/frizione. 4. Commande de la boîte de vitesses 4. Leva del cambio 5.
  • Page 25 1. Light switch 1. Lichtschalter 1. Interrupteur des phares 1. Interruptor de alumbrado 1. Interruttore luci 1. Schakelaar verlichting 2. Throttle and choke control The accelerator control regulates the motor speed and also the speed of the blades. If the lever is in its forward position the choke function is con nect ed.
  • Page 26 3. Clutch/Brake Pedal Used for declutching and braking the tractor and starting the engine. 3. Kupplungs-/Bremspedal Wird zum Entkuppeln und Bremsen des Traktors und zum Starten des Motors benutzt. 3. Pédale de frein/D’embrayage Permet de débrayer et de freiner le tracteur et de démarrer le moteur.
  • Page 27 4. Commande de la boîte de vitesses La boîte de vitesses possèdent des vitesses avant, une position neutre (point mort) et une marche arrière. Le pas- sage des vitesses peut s'effectuer du point mort jusqu'à la vitesse maximale sans s'arrêter sur les rapports intermédi- aires.
  • Page 28 5. Commande d'embrayage et de débrayage du carter de coupe Pousser le levier vers l'avant et le verrouiller pour embrayer le carter de coupe. Les courroies d'entraînement seront alors en tension et les lames commenceront à tourner. Ramener le levier vers l'arrière pour débrayer le carter de coupe, les lames seront alors freinées par le frottement des patins de frein sur les poulies d'entraînement.
  • Page 29 ROS ON ROS ON START 7. Cerradura de encendido 7. Ignition Lock Hay cuatro tipos de posiciones diferentes para la llave de There are four different positions for the ignition key: contacto: All electric current bro ken. Corriente eléctrica cortada ROS ON Reverse Operation System (ROS) connected ROS ON...
  • Page 30 8. Frein de stationnement Pour enclencher le frein de stationnement : 1. Enfoncer à fond la pédale d'embrayage/frein. 2. Relever vers le haut le levier du frein de stationnement et le maintenir dans cette po si tion. 3. Relâcher la pédale d'embrayage/frein. Relâcher le levier du frein de stationnement qui restera dans sa position verrouillée (en haut).
  • Page 31 4. Before starting. 4. Maßnah men vor dem Anlassen. 4. Avant de démarrer. 4. Antes del arranque. 4. Prima dell’avviamento. 4. Maatregelen vóór het starten. Reposición de combustible Filling up El motor ha de funcionar con gasolina pura (sin mezcia de The en gine should be run of pure (not oil mixed) un lead ed aceite), sin plomo.
  • Page 32 Oil level Nivel de aceite The combined oil refilling cap and the oil stick is ac ces si ble La tapa combinada para el llenado de aceite y para la varilla when the bonnet is lifted for wards. The oil level in the engine de nivel queda accesible después de haber levantado hacia should be checked before each run.
  • Page 33 5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción. 5. Guida. 5. Rijden. Anlassen des Motors Darauf achten, daß das Mähaggregat in Transportstellung (obere Stellung) steht und daß der Hebel für Ein- und Aus- schalten des Mähaggregats auf “ausgeschaltet” steht. Démarrage du moteur S’assurer que le carter de coupe est en position de transport (en position supérieure) et que le levier pour l’embrayage/dé- brayage du carte de coupe est en position de débrayage.
  • Page 34 Warm motor: Push the gas control half-way to full gas position " ". Bei warmem Motor: Gashebel in die Vollgasstellung " " schieben. Si le moteur est chaud: pousser la commande des gaz à mi- distance de sa position d'accélération maximale. " ".
  • Page 35 NOTE! NOTA! The machine is equipped with a safety switch which La máquina tiene un interruptor de seguridad que corta la corriente al motor si el con duc tor sale del asiento con immediately breaks the current to the en gine if the driver leaves the seat with en gine run ning and with the con nec tion/ el motor en marcha y con la palanca de acoplamiento/ dis con nec tion le ver in position “connection”.
  • Page 36 Engine "ON" (Normal Operating) ROS "ON" ROS "AN" Motor "AN" (Normalbetrieb) ROS "ON" Moteur "ON" (Fonctionnement normal) ROS "ON" Motor "ON" (Funcionamiento Normal) ROS "ON" Motore "ON" (Funzionamento normale) ROS "ON" Motor "ON" (normaal functioneren) Reverse Operation System (ROS) Sécurité Marche Arrière (ROS) Your tractor is equipped with a Reverse Operation System Votre tracteur est équipé...
  • Page 37 Cutting tips Sistema per operazioni in retromarcia (ROS) • Clear the lawn from stones and other objects which can Il Vostro trattore possiede un Sistema per operazioni in re- be thrown away by the blades. tromarcia (ROS). Qualsiasi tentativo da parte dell’operatore di guidare nella direzione opposta con la frizione abbassata •...
  • Page 38 Consigli per il taglio dell’erba Conseils pour la tonte • Pulire il prato da pietre e altri corpi estranei. • Retirer de la pelouse, les pierres et autres objets qui pourraient être propulsés par les lames et devenir ainsi • Individuare ostacoli fissi.
  • Page 39 ATTENTION! • Ne jamais utiliser un tracteur sur des pentes excédant 5°. Les risques de renversement étant alors très importants. • Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. •...
  • Page 40 Drive in right turns so that the cut grass is thrown away from flower beds and paths, etc. For larger lawns the drive di rec- tion should be changed after 2-3 turns so that the cut grass is thrown towards the area that has already been cut as shown in the illustration.
  • Page 41 Switching off the engine Move the attachment clutch control to disengaged position. Move the throttle control between half and full speed (fast) position. Lift up the cutting unit and turn the ignition key to “STOP” position. Abschalten des Motors Stellen Sie die Steuerung der Anhängerkupplung auf aus- gekuppelt.
  • Page 42 6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstel- lung. 6. Entretien, réglages. 6. Mantenimiento, ajuste. 6. Manutenzione. 6. Onderhoud, afstelling. WARNING! ADVERTENCIA! Before servicing the engine or cutting unit the fol low ing shall Antes de proceder a efectuar el servicio en el motor o en el be carried out: equipo de corte, hay que hacer lo siguiente: •...
  • Page 43 Engine hood • Raise hood. • Unsnap headlight wire connector. • Stand in front of tractor. Grasp hood at sides, tilt forward and lift off of tractor. • To reinstall, slide hood pivot brackets into slots in frame. • Reconnect headlight wire connector and close hood. Motorhaube •...
  • Page 44 Maintenance Mantenimiento NOTE: Periodic maintenance should be performed on a regular NOTA: El mantenimiento periódico ha de hacerse con regu- basis in order to keep your tractor in good running condition. laridad a fin de mantener el tractor en buen estado. WARNING:Disconnect spark plug wire to prevent ac ci den tal ADVERTENCIA: Antes de efectuar cualquier reparación, starting before attempting any repair, inspection, or main te-...
  • Page 45 Pour assurer l'entretien du moteur Se référer au manuel d'utilisation du moteur. Vidange de l'huile du moteur • Retirer le bouchon (1) et placer le tuyau de vidange (2). • Pour ouvrir la soupape de vidange, repousser légèrement la soupape en la faisant tourner dans le sens contraire des aiguilles d'une montre pour sortir du cran, puis tirer sur la soupape pour libérer l'huile.
  • Page 46 SERVICE RECORD Fill in dates as you complete regular service Every 8 Every Every . Every . Every Needed hours 25 hours 50 hours 100 hours 200 hours • Change engine oil (without oil filter) ........... • Change engine oil (with oil filter) ................•...
  • Page 47 SCHEMA D'ENTRETIEN Consigner les dates d'intervention après chaque opération d'entretien. Selon les Toutes Toutes Toutes Toutes les Toutes les besoins les 8 H les 25 H les 50 H 100 H 200 H Vidange de l'huile moteur • (sans filtre à huile ..................
  • Page 48 DATI DI SERVIZIO Compilare ogni qualvolta si esegue un regolare servizio Necessità Ogni Ogni Ogni . Ogni Ogni 8 ore 25 ore 50 ore 100 ore 200 ore • Cambio dell'olio (Senza filtro dell’olio)..........• Cambio dell'olio (Con filtro dell’olio) ................ •...
  • Page 49 Operator Presence System and Reverse Opera- tion System (ROS) Be sure operator presence and reverse operation sys tems are work ing properly. If your tractor does not function as described, repair the problem immediately. • The engine should not start unless the brake pedal is fully de pressed, and the attachment clutch con trol is in the dis en gaged position.
  • Page 50 Sistema de Presencia Operador y Sistema de Funcionamiento Atrás (ROS) Asegurarse de que los sistemas de presencia operador y funcionamiento atrás funcionen adecuadamente. Si tu trac- tor no funciona como descrito, hay que reparar el problema inmediatamente. • El motor no tiene que arrancar hasta que le pedal del freno no esté...
  • Page 51 Messerbalken Für beste Mähergebnisse müssen die Messerbalken immer opti mal geschliffen sein. Wechseln Sie verbogene oder beschädigte Messerbalken sofort aus. Sie werden mit einer Feile oder einer Schleifscheibe geschärft. HINWEIS: Um eine Unwucht zu vermeiden, müssen beide Seiten der Messerbalken gleichmäßig geschärft und auf Unwucht geprüft werden.
  • Page 52 Lame Per avere il migliore risultato di taglio, è necessario che le lame siano ben affilate. Sostituirle se usurate o danneggiate. A tale scopo utilizzare una lima o una mola. NOTA: E’ importante affilare le due estre mi tà della lama in modo uniforme per non creare disequilibri.
  • Page 53 Controlar el Freno To Check Brake Si el tractor requiere más de cinco (5) pies para pararse a la If tractor requires more than five (5) feet to stop at highest velocidad más alta en la marcha más alta en una superficie speed in high est gear on a level, dry concrete or paved sur- nivelada seca en hormigón o adoquinada, hay que reparar face, then brake must be serviced.
  • Page 54 To Remove Mower Pour Démonter La Faucheuse • Place attachment clutch in “DISENGAGED” position. • Placez l’embrayage de l’accessoire en position “DÉGAGÉ”. • Lower attachment lift lever to its lowest position. • Faites descendre le levier de levage de l’accessoire dans sa position la plus basse.
  • Page 55 Assembly of the cutting unit Per Rimuovere La Falciatrice • Push in the cutting unit under the machine. The ejector • Mettere la frizione nella posizione “DISINNESTATA”. opening should be to the right. • Abbassare al massimo la leva di sollevamento attrezzi. •...
  • Page 56 To Replace Mower Drive Belt Sustituir la correa de transmisión cortacésped MOWER DRIVE BELT REMOVAL QUITAR LA CORREA DE TRANSMISIÓN DEL CORTA- CÉSPED 1. Park tractor on a level surface. En gage parking brake. 2. Lower attachment lift lever to its lowest position. 1.
  • Page 57 Sostituzione della cinghia di trasmissione del De aandrijfriem van de maaiunit vervangen rasaerba DE AANDRIJFRIEM VAN DE MAAIUNIT VERWIJDEREN RIMOZIONE DELLA CINGHIA DI TRASMISSIONE DEL 1. Parkeer de tractor op een vlakke ondergrond. Schakel de RASAERBA parkeerrem in. 2. Zet de hendel van de hefinrichting in de laagste positie. 1.
  • Page 58 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 To Level Mower FRONT-TO-BACK ADJUSTMENT Make sure tires are properly inflated to the PSI shown on IMPORTANT: Deck must be level side-to-side. tires. If tires are over or under inflated, it may affect the ap- To obtain the best cutting re sults, the mower blades should pearance of your lawn and lead you to think the mower is be adjusted so the front tip is 1/8"...
  • Page 59 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Ausnivellieren des Mähers JUSTIERUNG IN LÄNGSRICHTUNG Vergewissern Sie sich, dass die Reifen auf den Druck aufge- WICHTIG: Der Mäher muss von Seite zu Seite waagrecht blasen sind, der auf den Reifen angegeben ist. Sind die Reifen stehen.
  • Page 60 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Pour mettre la tondeuse à niveau RÉGLAGE D’AVANT EN ARRIÈRE IMPORTANT: Le pont doit être mis à niveau bilatéralment. Vérifiez si les pneus sont correctement gonflés à la pression indiquée sur les pneus.
  • Page 61 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Nivelar el cortacésped AJUSTE DE LA PARTE DELANTERA A LA TRASERA IMPORTANTE: la cubierta ha de ser nivelada de un lado Cerciorarse de que los neumáticos estén adecuadamente al otro.
  • Page 62 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Livellamento del rasaerba REGOLAZIONE DAVANTI-DIETRO Verificare che i pneumatici siano adeguatamente gonfati IMPORTANTE: La copertura deve essere regolata lato-lato. in base ai psi riportati sugli stessi. Se i pneumatici sono Per ottenere risultati di rasature ottimali, regolare le lame del eccessivamente o non sufficientemente gonfiati, il prato rasaerba in modo tale che, quando il rasaerba si trova nella...
  • Page 63 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 De maaiunit nivelleren AFSTELLING BOOR-EN ACHTERZIJDE Zorg ervoor dat de banden tot de PSI-waarde die op de banden BELANGRIJK: Het oppervlak van de maaier moet overal zelf staat aangegeven zijn opgepompt. Als de banden te hard dezelfde hoogte hebben.
  • Page 64 Replacement of drive belt Dismantle the cutting unit as described previously Engage the parking brake and work off the belt upwards from the pulley (1), the clutch pulley (2) and the engine's drive wheel (3). Work off the belt upwards from the pulley at the rear axle (4).
  • Page 65 TRANSAXLE GEAR SHIFT LEVER NEUTRAL AD JUST MENT The transaxle should be in neutral when the gear shift lever is in neutral (N) (lock gate) position. The adjustment is preset at the factory; however, if adjustment is needed, proceed as follows: •...
  • Page 66 REGULACIÓN DE LA PALANCA DE VELOCIDADES DEL CAMBIO MECÁNICO CON DIFERENCIAL Y TRACCIÓN AN TE RI OR El cambio mecánico con diferencial y tracción anterior tiene que estar en posición neutro cuando la relativa palanca está en posición (N) (cierre metálico). La regulación ya está...
  • Page 67 WASCHANLAGEN-ÖFFNUNG DER ABDECKUNG Ihre Traktorabdeckung ist außen mit einer Waschanlagen-Öffnung ausgestattet, die Teil der Waschanlage für die Abdeckung ist. Sie sollte nach jedem Gebrauch eingesetzt werden. • Fahren Sie den Traktor auf eine ebene, saubere Stelle Ihres Rasens, möglichst nah an einen Wasserhahn, an den Sie Ihren Gartenschlauch anschließen können.
  • Page 68 BOCA DE LAVADO DE LA PLATAFORMA La plataforma del tractor cuenta con una boca de lavado en la superficie como parte del sistema de limpieza. Se debe utilizar tras cada uso. • Desplace el tractor a un punto nivelado y despejado del prado, cerca de un grifo al que pueda conectar la manguera.
  • Page 69 DEKREINIGINGSPOORT Het maaidek van uw trekker is aan de bovenkant uitgerust met een reinigingspoort als onderdeel van het dekreinigingssysteem. Dit systeem dient na elk gebruik van de maaier te worden gebruikt. • Rijd de trekker naar een vlakke, open plek op uw gazon, dicht genoeg bij een waterkraan om met de tuinslang te bereiken.
  • Page 70 7. Troubleshooting. 7. Störungssuche. Engine will not start Motor springt nicht an 1. No fuel in fuel tank. 1. Kraftstoff fehlt im Kraftstofftank. 2. Plug defective. 2. Defekte Zündkerze. 3. Plug connection defective. 3. Defekter Zündkerzenanschluß. 4. Dirt in carburetor or fuel pipe. 4.
  • Page 71 7. Recherche des pannes. 7. Búsqueda de averías. Le moteur ne démarre pas El motor no arranca 1. Manque de carburant dans le réservoir. 1. No hay combustible en el depósito. 2. Bougie d'allumage défectueuse. 2. La bujía es errónea. 3.
  • Page 72 7. Ricerca guasti. 7. Het localiseren van fouten. Il motore non parte De motor start niet 1. Manca il carburante. 1. Er is geen benzine in de tank. 2. Difetto di candela. 2. De bougie is defect. 3. Collegamento della candela difettoso. 3.
  • Page 73 8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación. Suivre la procédure suivante une fois la saison terminée: The following steps should be taken when mowing sea- son is over: • En fin de saison, suivre la procédure suivante pour le •...
  • Page 74 8. Rismessaggio. 8. Stallen. Al termine della stagione effettuare i seguenti inter- Aan het einde van elk maaisezoen moeten de vol gen de venti: maatregelen worden genomen: • Pulire tutto il tagliaerba e particolarmente sotto il co per chio • Maak de hele machine schoon, in het bijzonder de bin- della falciatrice.
  • Page 76 532 42 32-65 12.05.08 TH Printed in the U.S.A.
