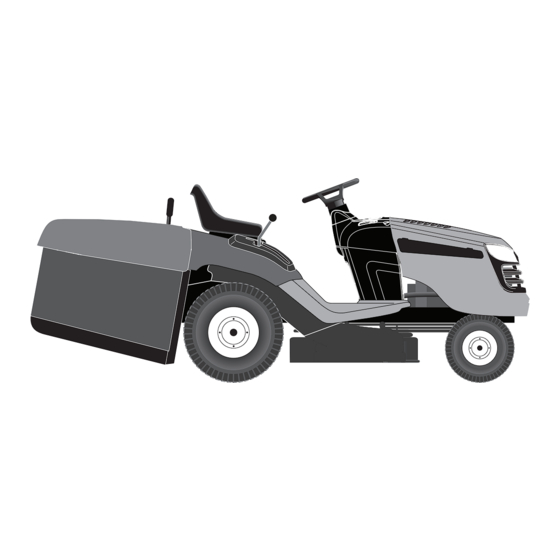

Partner P11577HRB Manuel D'instructions

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
Instruction manual
Please read these instructions care-
ful ly and make sure you understand
them before using this machine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
532 43 16-22
P11577HRB
Manuel d'instructions
Merci de lire trés attentivement le man-
uel d'instructions. Assurez-vous d'avoir
tout compris avant d'utiliser ce tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones antes de
usar esta maquina.
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
ma chine gebruikt.

Publicité

loading

Manuels Connexes pour Partner P11577HRB

Sommaire des Matières pour Partner P11577HRB

  • Page 1 P11577HRB Instruction manual Manuel d’instructions Manuale di istruzioni Please read these instructions care- Merci de lire trés attentivement le man- Prima di utilizzare la macchina leggete ful ly and make sure you understand uel d'instructions. Assurez-vous d'avoir queste istruzioni con attenzione ed ac- them before using this machine.
  • Page 2 Safety rules. Montaje. Sicherheitsvorschriften. Montaggio. Règles de sécurité. Montering. Assembly. Descripción del funcionamiento. Zusammenbau. Funzionamento. Montage. Beschrijving van functies. Functional description. Antes del arranque. Funktionsbeschreibung. Prima dell’avviamento. Description du fonctionnement. Maatregelen vóór het starten. Before starting. Conducción. Maßnahmen vor dem Anlassen. Guida.
  • Page 3 1. Safety Rules Safe Operation Practices for Ride-On Mowers IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. I. TRAINING III. OPERATION •...
  • Page 4 IV. MAINTENANCE AND STORAGE • Keep all nuts, bolts and screws tight to be sure the equip- ment is in safe working condition. • Never store the equipment with petrol in the tank inside a building where fumes may reach an open flame or spark.
  • Page 5 1. Sicherheitsvorschriften Regeln für die sichere Bedienung von Rasentraktoren WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN. I. SCHULUNG • Vor dem Gebrauch immer mit einer Sichtprüfung sicherstel- len, daß...
  • Page 6 • Alle Anbaugeräte-Antriebe ausschalten, den Motor abstel- len und das (die) Zündkerzenkabel abziehen bzw. den Zündschlüssel abziehen: vor dem Entfernen von Verstopfungen aus dem Mäh- werk oder dem Auswurf; vor dem Prüfen, Reinigen oder Reparieren des Ra- senmähers; nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird;...
  • Page 7 1. Règles de Sécurité Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS.L ’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES.
  • Page 8 • Débrayer les lames, arrêter le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de contact : avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer. avant de contrôler, nettoyer ou travailler sur le carter de coupe, avant de retirer un objet coincé...
  • Page 9 1. Reglas De Seguridad Prácticas de Operación Seguras para las Segadoras Conducibles IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.
  • Page 10 • Desenganche la transmisión a los accesorios, pare el mo- tor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición antes de limpiar bloqueos o desatrancar del conducto; antes de inspeccionar, limpiar o trabajar sobre la segadora;...
  • Page 11 1. Norme Antinfortunistiche Regole di sicurezza per trattorini da prato ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA. I.
  • Page 12 prima di pulire eventuali intasamenti e pri ma di stasare lo scivolo; prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia; dopo aver colpito un oggetto estraneo. Controllare che il tosaerba non sia stato danneggiato ed effettuare le riparazioni del caso prima di riavviare e mettere in funzione l’equipaggiamento;...
  • Page 13 1. Veiligheidsregels Veilige bedieningsmethoden voor zittrekkers BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN. I. TRAINING III. BEDIENING • Lees de instructies aandachtig. Zorg dat u vertrouwd bent •...
  • Page 14 P11577HRB • Schakel de aandrijving naar de hulpstukken uit tijdens transport of als ze niet worden gebruikt. • Stop de motor en schakel de aandrijving naar het hulpstuk uit, 11,5/8,6 voordat u tankt; voordat u de opvangzak verwijdert; voordat u de hoogte verstelt tenzij de hoogte vanuit de bestuurdersplaats kan worden ingesteld.
  • Page 15 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit.
  • Page 16 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit.
  • Page 17 01738 GEFAHR ZU VERMEIDEN: SCHWEFELSÄURE AUGEN UNVER- AUGEN SCHÜTZEN ZÜGLICH MIT WAS- • FUNKEN KANN ERBLINDUNG EXPLOSIVE GASE SER AUSSPÜLEN. ODER SCHWERE • FEUER KÖNNEN ERBLINDUNG SOFORT ÄRZTLICHE VERÄTZUNGEN VERUR- UND KÖRPERVERLET- • RAUCHEN HILFE AUFSUCHEN. SACHEN. ZUNGEN VERURSAC- HEN. GEVAAR ZWAVELZUUR OGEN ONMIDDELLIJK...
  • Page 18 2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje 2. Montaggio. 2. Montering. Before the tractor can be used certain parts must be as- Antes de poder utilizar el tractor, hay que montar algunas sem bled, which for transportation reasons are enclosed in piezas que, por razones de transporte, van empaquetadas the packing.
  • Page 19 INSTALL SEAT Remove the hardware securing seat to the cardboard pack ing and set the hardware aside for assembly of seat to tractor. Remove the cardboard packing and discard. NOTE: Check that the flex connector is correctly con nect ed to the safe ty switch (1) on the seat hold er.
  • Page 20 INSTALACIÓN DEL ASIENTO Remueva la manilla de ajuste y la arandela plana que ase- guran el asiento al empaque de cartón y póngalos de lado para poder utilizarlos durante la instalación del asiento sobre el tractor. Remueva y desechese del embalaje de cartón. NOTA: Controlar que el cable está...
  • Page 21 Seat pan 1. Asiento EINBAU DER BATTERIE Terminal Cover 2. Cubierta Terminal HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber angegebenen Datum (Monat und Jahr) in Betrieb genommen Cable (+) 3. Cable (+) wird, die Batterie mindestens eine Stunde lang mit 6 bis 10 Cable (-) 4.
  • Page 22 WARNING: Positive terminal must be con nect ed first to prevent sparks from accidental ground ing. Remove terminal caps and discard. Connect the red cable to + and then the black earth cable to -. Screw tight the cables. Grease the battery poles with vaseline to prevent cor ro sion.
  • Page 23 BAGGER PARTS PIEZAS DE LA ENSACADORA TEILE DES GRAS-AUFFANGBEHÄLTERS PARTI DEL SACCO DI TELA PIÈCES DE RECHANGE DU RAMASSE-HERBE ONDERDELEN OPVANGBAK (8) 1/4 x 20 x 1.25” (6) 1/4 x 20 x 1.15 (3) 1/4 x 20 x 0.75” Carriage Bolts Shoulder Bolts Bolt Karosserieschrauben...
  • Page 24 TO ASSEMBLE BAGGER • Feed top bagger frame tube (1) through loop (2) at the top of bagger fabric (leave loop segments on the ends loose). • First, align two holes as shown on side of bagger frame upper weldment (4) with corresponding holes in top bagger frame tube (1).
  • Page 25 • Turn assembly right-side up. • Install two 1\4” carriage bolts (13) at bottom of front bagger • Slide rubber seal (23) to top of metal bagger handle (24). frame (14), hand tightening lock nuts (15). • Slide bagger handle (24) down through bagger cover and •...
  • Page 26 TO INSTALL BAGGER FULL LEVER/PADDLE TO INSTALL BAGGER COMPONENT TO TRACTOR • Before installation, tractor engine must be shut off and parking brake engaged. • Standing behind the tractor with the bagger removed from the backplate (1), identify the bag full switch (2) area. (See Fig 1) •...
  • Page 27 MONTAGE DER GRASFANGBOX • Den oberen Rohrrahmen (1) durch die Schlaufen (2) am oberen Rand des Grasfängersacks ziehen (die Schlaufen an den beiden Enden freilassen). • Zunächst die beiden Bohrungen auf der rechten Seite des Schweißstücks (4) des oberen Grasfängerrahmens mit den entsprechenden Löchern in dem oberen Rahmenrohr (1) ausrichten.
  • Page 28 • Den Grasfänger umdrehen. • Zwei Rundkopfvierkantschrauben 1/4” (13) am unteren • Die Gummidichtung (23) auf das obere Ende des Metallgriffs Ende des vorderen Sackrahmens (14) einsetzen, die (24) des Sacks schieben. Sicherungsmuttern (15) von Hand anziehen. • Den Sackgriff (24) durch die Öffnungen in der Abdeckung •...
  • Page 29 INSTALLATION DES BEUTELVOLLHEBELS UND INSTALLATION DER AUFHÄNGUNG DER DER SCHAUFEL GRASFANGBOX DES TRAKTORS • Vor der Installation den Motor des Traktors abschalten und die Parkbremse ziehen. • Nach dem Entfernen des Grasfängersacks von der Mont- ageplatte (1) auf der Rückseite des Mähers den Bereich des Sackvollschalters (2) identifizieren (siehe Abb.
  • Page 30 POUR ASSEMBLER LE COLLECTEUR • Introduisez le tube du châssis supérieur du bac collecteur (1) à travers la boucle (2) située dans la partie supérieure du sac en toile du bac (laissez flotter les segments de boucle aux extrémités). • Commencez par aligner les deux orifices du côté...
  • Page 31 • Tournez le côté droit, face vers le haut. • Placez deux boulons de carrosserie de 1/4 po (13) dans la • Faites glisser le joint en caoutchouc (23) jusqu’à la partie inférieure du châssis avant du bac (14) et serrez les partie supérieure de la poignée métallique du bac (24).
  • Page 32 POUR INSTALLER LE LEVIER DE VIDAGE DU POUR ASSEMBLER COMPOSANTS DU COLLECTEUR BAC AVEC LA PALETTE • Avant l’installation, il faut arrêter le moteur du tracteur et serrer le frein à main. • En vous plaçant debout derrière le tracteur, le bac étant retiré de la plaque arrière (1), repérez la zone de contact total (2) du bac.
  • Page 33 PARA MONTAR EL CONTENEDOR • Introduzca el tubo del bastidor superior de la ensacadora (1) por la argolla (2) situada en la parte superior del tejido de la ensacadora (deje floja la parte de la argolla por los extremos). • Primero alinee los dos orificios del lado derecho de la estructura superior soldada de la ensacadora (4) con los orificios correspondientes del tubo del bastidor superior de...
  • Page 34 • Gire el lado derecho hacia arriba. • Coloque dos tornillos de cabeza redonda de 1/4 (13) en la • Deslice la junta de goma (23) hasta la parte superior del asa parte inferior del bastidor frontal de la ensacadora (14) y metálica de la ensacadora (24).
  • Page 35 PARA INSTALAR EL BRAZO COMPLETO CON PARA MONTAR LOS COMPONENTES DEL PALETA CONTENEDOR AL TRACTOR • Antes de la instalación es preciso detener el motor del tractor y poner el freno de estacionamiento. • Sitúese detrás del tractor con la ensacadora fuera de la placa de apoyo (1) e identifique la zona de contacto total (2) de la ensacadora (consulte la Fig.
  • Page 36 PER MONTARE IL CESTO DI RACCOLTA • Inserire il tubo del telaio del sacco in alto (1) attraverso gli anelli (2) nella parte superiore del tessuto del sacco (lasciare liberi i segmenti ad anello sulle estremità). • Per prima cosa allineare i due fori sul lato destro del gruppo saldato superiore del telaio del sacco (4) con i fori corrispondenti nel tubo del telaio del sacco in alto (1).
  • Page 37 • Capovolgere il tutto. • Montare due bulloni a testa tonda da 1/4” (13) sul fondo del • Far scorrere la guarnizione di gomma (23) fino in cima alla telaio anteriore del sacco, serrando a mano i controdadi (15). maniglia di metallo del sacco (24). •...
  • Page 38 PER MONTARE UNA LEVA/PALA RIEMPIMENTO PER MONTARE I COMPONENTI DEL CESTO DI SACCO RACCOLTA • Prima dell’installazione, spegnere il motore del trattore e azionare il freno di stazionamento. • Individuare l’area dell’interruttore (2) riempimento sacco, posizionandosi in piedi dietro il trattore con il sacco tolto dalla piastra di supporto (1).
  • Page 39 DE GRASCONTAINER MONTEREN • Voer de buis van het bovenste frame van de opvangbak (1) door de lus (2) aan de bovenkant van het textiel van de opvangbak (laat de lusdelen aan de uiteinden los). • Zorg eerst dat de twee gaten aan de rechterkant van het bovenste gelaste onderdeel (4) van het frame van de opvangbak op een lijn liggen met de overeenkomstige gaten in de buis van het bovenste frame van de opvangbak (1).
  • Page 40 • Zet de assemblage weer met de goede kant naar boven. • Bevestig twee slotbouten van 1/4” (13) aan de onderkant • Schuif de rubberen afsluiter (23) naar de bovenkant van de van het voorste frame van de opvangbak (14) en draai de metalen handgreep (24) van de opvangbak.
  • Page 41 HET INSTALLEREN VAN DE “OPVANGBAK HETMONTEREN VAN COMPONENTEN VAN DE VOL ”-HENDEL/SCHOEP GRASCONTAINER OP DE TREKKER • Voor het bevestigen moet de motor van de tractor zijn uitgeschakeld en moet hij op de parkeerrem staan. • Identificeer, terwijl u achter de tractor staat en de opvangbak van de achterplaat (1) is gehaald, het schakelgebied (2) voor een volle bak.
  • Page 42 3. Functional description. 3. Funktionsbeschreibung. 3. Description du fonctionnement. 3. Descripción del funcionamiento. 3. Funzionamento. 3. Beschrijving van functies Positioning of controls Anordnung der Bedienungseinrichtungen 1. Light Switch position. 1. Lichtschalter. 2. Throttle/Choke control. 2. Gas- und Kaltstarthebel. 3. Brake and clutch pedal. 3.
  • Page 43 Emplacement des commandes . Comandi 1. Interrupteur de commande des phares. 1. Interruttore luci. 2. Comando gas/choke. 2. Commande des gaz et starter. 3. Pédale d'embrayage et de frein. 3. Pedale freno/frizione. 4. Leva del cambio. 4. Levier de changement de vitesses. 5.
  • Page 44 1. Light switch 1. Lichtschalter 1. Interrupteur des phares 1. Interruptor de alumbrado 1. Interruttore luci 1. Schakelaar verlichting 2. Throttle and choke control The accelerator control regulates the motor speed and also the speed of the blades. If the lever is in its forward position the choke function is con nect ed.
  • Page 45 3. Kupplungs-/Bremspedal Wird zum Entkuppeln und Bremsen des Traktors und zum Starten des Motors benutzt. 3. Pédale de frein/D’embrayage Permet de débrayer et de freiner le tracteur et de démarrer le moteur. 3. Pedal del embrague/Freno Se usa para desembragar y frenar el tractor y arrancar el motor.
  • Page 46 5. Commande d'embrayage et de débrayage du carter de coupe Pousser le levier vers l'avant et le verrouiller pour embrayer le carter de coupe. Les courroies d'entraînement seront alors en tension et les lames commenceront à tourner. Ramener le levier vers l'arrière pour débrayer le carter de coupe, les lames seront alors freinées par le frottement des patins de frein sur les poulies d'entraînement.
  • Page 47 6. Quick lifting/lowering of the cutting unit Pull the lever backwards to quickly lift the cutting unit when passing over irregularities in the lawn, etc. During trans por ta- tion the cutting unit shall be in the highest position. 6. Schnelles Heben und Senken des Mähaggregats Den Hebel zurückziehen, um das Mähaggregat schnell bei der Fahrt über z.B.
  • Page 48 ROS ON ROS ON START 7. Cerradura de encendido 7. Ignition Lock Hay cuatro tipos de posiciones diferentes para la llave de There are four different positions for the ignition key: contacto: All electric current bro ken. Corriente eléctrica cortada ROS ON Reverse Operation System (ROS) connected ROS ON...
  • Page 49 8. Frein de stationnement Pour enclencher le frein de stationnement : 1. Enfoncer à fond la pédale d'embrayage/frein. 2. Relever vers le haut le levier du frein de stationnement et le maintenir dans cette po si tion. 3. Relâcher la pédale d'embrayage/frein. Relâcher le levier du frein de stationnement qui restera dans sa position verrouillée (en haut).
  • Page 50 4. Before starting. 4. Maßnah men vor dem Anlassen. 4. Avant de démarrer. 4. Antes del arranque. 4. Prima dell’avviamento. 4. Maatregelen vóór het starten. Reposición de combustible Filling up El motor ha de funcionar con gasolina pura (sin mezcia de The en gine should be run of pure (not oil mixed) un lead ed aceite), sin plomo.
  • Page 51 Oil level Nivel de aceite The combined oil refilling cap and the oil stick is ac ces si ble La tapa combinada para el llenado de aceite y para la varilla when the bonnet is lifted for wards. The oil level in the engine de nivel queda accesible después de haber levantado hacia should be checked before each run.
  • Page 52 5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción. 5. Guida. 5. Rijden. Starting of motor Make sure that the cutting unit is in the transport position (top position) and that the lever for connection/disconnection of the cutting unit is in the disconnection position. Anlassen des Motors Darauf achten, daß...
  • Page 53 Cold motor: Push the gas control up to end positon choke ( ). Bei kaltem Motor: Gashebel in die Endstellung choke ( ) schieben. Avec un moteur froid: pousser l'accélérateur vers le haut à la limite du starter choke ( ). Con el motor frío: Empuje el acelerador hacia arriba hasta la posición choke ( ) (estrangulación).
  • Page 54 Tourner la clef de contact en position de démarrage “START”. REMARQUE Ne pas faire tourner le démarreur pendant plus de 5 secondes à la fois. Si le moteur ne démarre pas, attendre une dizaine de secondes avant de refaire un essai de démarrage. Ponga la llave de encendido en la posición de arranque ”START”.
  • Page 55 NOTE! NOTA! The machine is equipped with a safety switch which La máquina tiene un interruptor de seguridad que corta la corriente al motor si el con duc tor sale del asiento con immediately breaks the current to the en gine if the driver leaves the seat with en gine run ning and with the con nec tion/ el motor en marcha y con la palanca de acoplamiento/ dis con nec tion le ver in position “connection”.
  • Page 56 Engine "ON" (Normal Operating) ROS "ON" ROS "AN" Motor "AN" (Normalbetrieb) ROS "ON" Moteur "ON" (Fonctionnement normal) ROS "ON" Motor "ON" (Funcionamiento Normal) ROS "ON" Motore "ON" (Funzionamento normale) ROS "ON" Motor "ON" (normaal functioneren) Reverse Operation System (ROS) Sécurité Marche Arrière (ROS) Your tractor is equipped with a Reverse Operation System Votre tracteur est équipé...
  • Page 57 Cutting tips Sistema Per Operazioni In Retromarcia (ROS) • Clear the lawn from stones and other objects which can Il Vostro trattore possiede un Sistema per operazioni in re- be thrown away by the blades. tromarcia (ROS). Qualsiasi tentativo da parte dell’operatore di guidare nella direzione opposta con la frizione abbassata •...
  • Page 58 Conseils pour la tonte Consigli per il taglio dell’erba • Retirer de la pelouse, les pierres et autres objets qui • Pulire il prato da pietre e altri corpi estranei. pourraient être propulsés par les lames et devenir ainsi • Individuare ostacoli fissi.
  • Page 59 Pour vider le bac Votre tracteur est équipé d'une alarme sonore qui vous avertit lorsque le bac est plein. Pour arrêter l'alarme, débrayer les lames. • Amener le tracteur là ou vous souhaitez le décharger. • Vérifier que la boîte de vitesse est au point mort. Engagez le frein de stationnement.
  • Page 60 IMPORTANT! COLD STARTING FOR HYDRO • Disengage transmission by placing freewheel con trol in free wheel ing position. COLD STARTING FOR HYDRO (BE LOW 40°F[4°C]) - AF TER STARTING ENGINE AND BEFORE DRIVING, LET TRANS- • Start engine and move throttle control to slow position. MISSION WARM UP FOR ONE (1) MINUTE BY PLACING Be sure parking brake is not engaged.
  • Page 61 • Placer le tracteur sur une surface plane afin qu'il ne puisse SPURGO DELLA TRASMISSIONE pas rouler dans aucune direction. Le frein de station- Per assicurare il buon funzionamento prestazionale del nement doit être desserré pour effectuer les opérations trattore, si raccomanda di spurgare la trasmissione prima di suivantes.
  • Page 62 ATTENTION! • Ne jamais utiliser un tracteur sur des pentes excédant 15°. Les risques de renversement étant alors très importants. • Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. •...
  • Page 63 Switching off the engine Move the attachment clutch control to disengaged position. Move the throttle control between half and full speed (fast) position. Lift up the cutting unit and turn the ignition key to “STOP” position. Abschalten des Motors Stellen Sie die Steuerung der Anhängerkupplung auf aus- gekuppelt.
  • Page 64 6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstel- lung. 6. Entretien, réglages. 6. Mantenimiento, ajuste. 6. Manutenzione. 6. Onderhoud, afstelling. WARNING! ADVERTENCIA! Before servicing the engine or cutting unit the fol low ing shall Antes de proceder a efectuar el servicio en el motor o en el be carried out: equipo de corte, hay que hacer lo siguiente: •...
  • Page 65 Engine hood • Raise hood. • Unsnap headlight wire connector. • Stand in front of tractor. Grasp hood at sides, tilt forward and lift off of tractor. • To reinstall, slide hood pivot brackets into slots in frame. • Reconnect headlight wire connector and close hood. Motorhaube •...
  • Page 66 Reinigung Verwenden Sie für die Reinigung keine Hochdruckreinigungs- geräte. Das Wasser könnte in den Motor oder das Getriebe eindringen und die Lebensdauer der Maschine verkürzen. Reinigen Der Lenkungsplatte: • Entfernen Sie Verunreinigungen von der Lenkungsplatte. Verunreinigungen können die Kupplungs-/Bremspedal- welle in ihrer Beweglichkeit behindern, so dass der Riemen durchrutscht und die Antriebskraft verloren geht.
  • Page 67 • Tenere il trattore pulito per evitare surriscaldamento del motore e danni conseguenti. • Controllare il funzionamento del freno. Pulizia Per le operazioni di pulizia, non utilizzare acqua ad alta pres- sione. L ’acqua può infiltrarsi nel motore e nel sistema di trasmis- sione, riducendo quindi così...
  • Page 68 PARA CAMBIAR EL ACEITE ATENCIÓN: El aceite estará caliente si el motor ha estado funcionando durante un tiempo prolongado inmediatamente antes de drenarlo. • Deslice el extensor de drenaje del aceite sobre el chasis situado por debajo del orificio de drenaje. •...
  • Page 69 SERVICE RECORD Fill in dates as you complete regular service Every 8 Every Every . Every . Every Needed hours 25 hours 50 hours 100 hours 200 hours • Change engine oil (without oil filter) ........... • Change engine oil (with oil filter) ................•...
  • Page 70 SCHEMA D'ENTRETIEN Consigner les dates d'intervention après chaque opération d'entretien. Selon les Toutes Toutes Toutes Toutes les Toutes les besoins les 8 H les 25 H les 50 H 100 H 200 H Vidange de l'huile moteur • (sans filtre à huile ..................
  • Page 71 DATI DI SERVIZIO Compilare ogni qualvolta si esegue un regolare servizio Necessità Ogni Ogni Ogni . Ogni Ogni 8 ore 25 ore 50 ore 100 ore 200 ore • Cambio dell'olio (Senza filtro dell’olio)..........• Cambio dell'olio (Con filtro dell’olio) ................ •...
  • Page 72 Operator Presence System and Reverse Opera- tion System (ROS) Be sure operator presence and reverse operation sys tems are work ing properly. If your tractor does not function as described, repair the problem immediately. • The engine should not start unless the brake pedal is fully de pressed, and the attachment clutch con trol is in the dis en gaged position.
  • Page 73 Sistema de Presencia Operador y Sistema de Funcionamiento Atrás (ROS) Asegurarse de que los sistemas de presencia operador y funcionamiento atrás funcionen adecuadamente. Si tu trac- tor no funciona como descrito, hay que reparar el problema inmediatamente. • El motor no tiene que arrancar hasta que le pedal del freno no esté...
  • Page 74 Messerbalken Für beste Mähergebnisse müssen die Messerbalken immer opti mal geschliffen sein. Wechseln Sie verbogene oder beschädigte Messerbalken sofort aus. Sie werden mit einer Feile oder einer Schleifscheibe geschärft. HINWEIS: Um eine Unwucht zu vermeiden, müssen beide Seiten der Messerbalken gleichmäßig geschärft und auf Unwucht geprüft werden.
  • Page 75 Lame Per avere il migliore risultato di taglio, è necessario che le lame siano ben affilate. Sostituirle se usurate o danneggiate. A tale scopo utilizzare una lima o una mola. NOTA: E’ importante affilare le due estre mi tà della lama in modo uniforme per non creare disequilibri.
  • Page 76 To Remove Mower Pour Démonter La Faucheuse • Place attachment clutch in “DISENGAGED” position. • Placez l’embrayage de l’accessoire en position “DÉGAGÉ”. • Lower attachment lift lever to its lowest position. • Faites descendre le levier de levage de l’accessoire dans sa position la plus basse.
  • Page 77 Assembly of the cutting unit Per Rimuovere La Falciatrice • Push in the cutting unit under the machine. The ejector • Mettere la frizione nella posizione “DISINNESTATA”. opening should be to the right. • Abbassare al massimo la leva di sollevamento attrezzi. •...
  • Page 78 To Replace Mower Drive Belt Sustituir la correa de transmisión cortacésped MOWER DRIVE BELT REMOVAL QUITAR LA CORREA DE TRANSMISIÓN DEL CORTA- CÉSPED 1. Park tractor on a level surface. En gage parking brake. 2. Lower attachment lift lever to its lowest position. 1.
  • Page 79 Sostituzione della cinghia di trasmissione del De aandrijfriem van de maaiunit vervangen rasaerba DE AANDRIJFRIEM VAN DE MAAIUNIT VERWIJDEREN RIMOZIONE DELLA CINGHIA DI TRASMISSIONE DEL 1. Parkeer de tractor op een vlakke ondergrond. Schakel de RASAERBA parkeerrem in. 2. Zet de hendel van de hefinrichting in de laagste positie. 1.
  • Page 80 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 To Level Mower FRONT-TO-BACK ADJUSTMENT Make sure tires are properly inflated to the PSI shown on IMPORTANT: Deck must be level side-to-side. tires. If tires are over or under inflated, it may affect the ap- To obtain the best cutting re sults, the mower blades should pearance of your lawn and lead you to think the mower is be adjusted so the front tip is 1/8"...
  • Page 81 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Ausnivellieren des Mähers JUSTIERUNG IN LÄNGSRICHTUNG Vergewissern Sie sich, dass die Reifen auf den Druck aufge- WICHTIG: Der Mäher muss von Seite zu Seite waagrecht blasen sind, der auf den Reifen angegeben ist. Sind die Reifen stehen.
  • Page 82 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Pour mettre la tondeuse à niveau RÉGLAGE D’AVANT EN ARRIÈRE IMPORTANT: Le pont doit être mis à niveau bilatéralment. Vérifiez si les pneus sont correctement gonflés à la pression indiquée sur les pneus.
  • Page 83 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Nivelar el cortacésped AJUSTE DE LA PARTE DELANTERA A LA TRASERA IMPORTANTE: la cubierta ha de ser nivelada de un lado Cerciorarse de que los neumáticos estén adecuadamente al otro.
  • Page 84 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Livellamento del rasaerba REGOLAZIONE DAVANTI-DIETRO Verificare che i pneumatici siano adeguatamente gonfati IMPORTANTE: La copertura deve essere regolata lato-lato. in base ai psi riportati sugli stessi. Se i pneumatici sono Per ottenere risultati di rasature ottimali, regolare le lame del eccessivamente o non sufficientemente gonfiati, il prato rasaerba in modo tale che, quando il rasaerba si trova nella...
  • Page 85 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 De maaiunit nivelleren AFSTELLING BOOR-EN ACHTERZIJDE Zorg ervoor dat de banden tot de PSI-waarde die op de banden BELANGRIJK: Het oppervlak van de maaier moet overal zelf staat aangegeven zijn opgepompt. Als de banden te hard dezelfde hoogte hebben.
  • Page 86 Controlar El Freno To Check Brake Si el tractor requiere más de cinco (5) pies para pararse a la If tractor requires more than five (5) feet to stop at highest velocidad más alta en la marcha más alta en una superficie speed in high est gear on a level, dry concrete or paved sur- face, then brake must be serviced.
  • Page 87 Replacement of drive belt Dismantle the cutting unit as described previously Engage the parking brake and work off the belt upwards from the pulley (1), the clutch pulley (2) and the engine's drive wheel (3). Work off the belt upwards from the pulley at the rear axle (4).
  • Page 88 ENFRIAMIENTO DEL TRANSEJE TRANSAXLE COOLING Las aletas de enfriamiento y el ventilador de la trans mi sión The fan and cooling fins of transmission should be kept clean tienen que mantenerse limpios para asegurar el enfriamiento to assure proper cooling. adecuado.
  • Page 89 EINSTELLUNG DES STEUERKNÜPPELS DES SCHALTGETRIEBES Der Steuerknüppel wird von der Herstellerfirma im Werk voreingestellt und erfordert daher in der Regel keine weiteren Einstellungen. • Den vorne auf dem rechten Hinterrad befindlichen Einstellbolzen lösen und wieder leicht anziehen. • Den Motor anlassen und den Steuerknüppel verschieben, bis sich der Traktor weder vorwärts noch rückwärts bewegt.
  • Page 90 REGOLAZIONE DELLA LEVA DI COMANDO DEL MOVIMENTO DEL MECCANISMO DEL CAMBIO La leva di comando del movimento del meccanismo del cambio è stata impostata al momento della fabbricazione e non richiede pertanto ulteriori regolazioni. • Allentare il bullone di regolazione di fronte alla ruota posteriore destra;...
  • Page 91 WASCHANLAGEN-ÖFFNUNG DER ABDECKUNG Ihre Traktorabdeckung ist außen mit einer Waschanlagen-Öffnung ausgestattet, die Teil der Waschanlage für die Abdeckung ist. Sie sollte nach jedem Gebrauch eingesetzt werden. • Fahren Sie den Traktor auf eine ebene, saubere Stelle Ihres Rasens, möglichst nah an einen Wasserhahn, an den Sie Ihren Gartenschlauch anschließen können.
  • Page 92 BOCA DE LAVADO DE LA PLATAFORMA La plataforma del tractor cuenta con una boca de lavado en la superficie como parte del sistema de limpieza. Se debe utilizar tras cada uso. • Desplace el tractor a un punto nivelado y despejado del prado, cerca de un grifo al que pueda conectar la manguera.
  • Page 93 DEKREINIGINGSPOORT Het maaidek van uw trekker is aan de bovenkant uitgerust met een reinigingspoort als onderdeel van het dekreinigingssysteem. Dit systeem dient na elk gebruik van de maaier te worden gebruikt. • Rijd de trekker naar een vlakke, open plek op uw gazon, dicht genoeg bij een waterkraan om met de tuinslang te bereiken.
  • Page 94 7. Troubleshooting. 7. Störungssuche. Engine will not start Motor springt nicht an 1. No fuel in fuel tank. 1. Kraftstoff fehlt im Kraftstofftank. 2. Plug defective. 2. Defekte Zündkerze. 3. Plug connection defective. 3. Defekter Zündkerzenanschluß. 4. Dirt in carburetor or fuel pipe. 4.
  • Page 95 7. Recherche des pannes. 7. Búsqueda de averías. Le moteur ne démarre pas El motor no arranca 1. Manque de carburant dans le réservoir. 1. No hay combustible en el depósito. 2. Bougie d'allumage défectueuse. 2. La bujía es errónea. 3.
  • Page 96 7. Ricerca guasti. 7. Het localiseren van fouten. Il motore non parte De motor start niet 1. Manca il carburante. 1. Er is geen benzine in de tank. 2. Difetto di candela. 2. De bougie is defect. 3. Collegamento della candela difettoso. 3.
