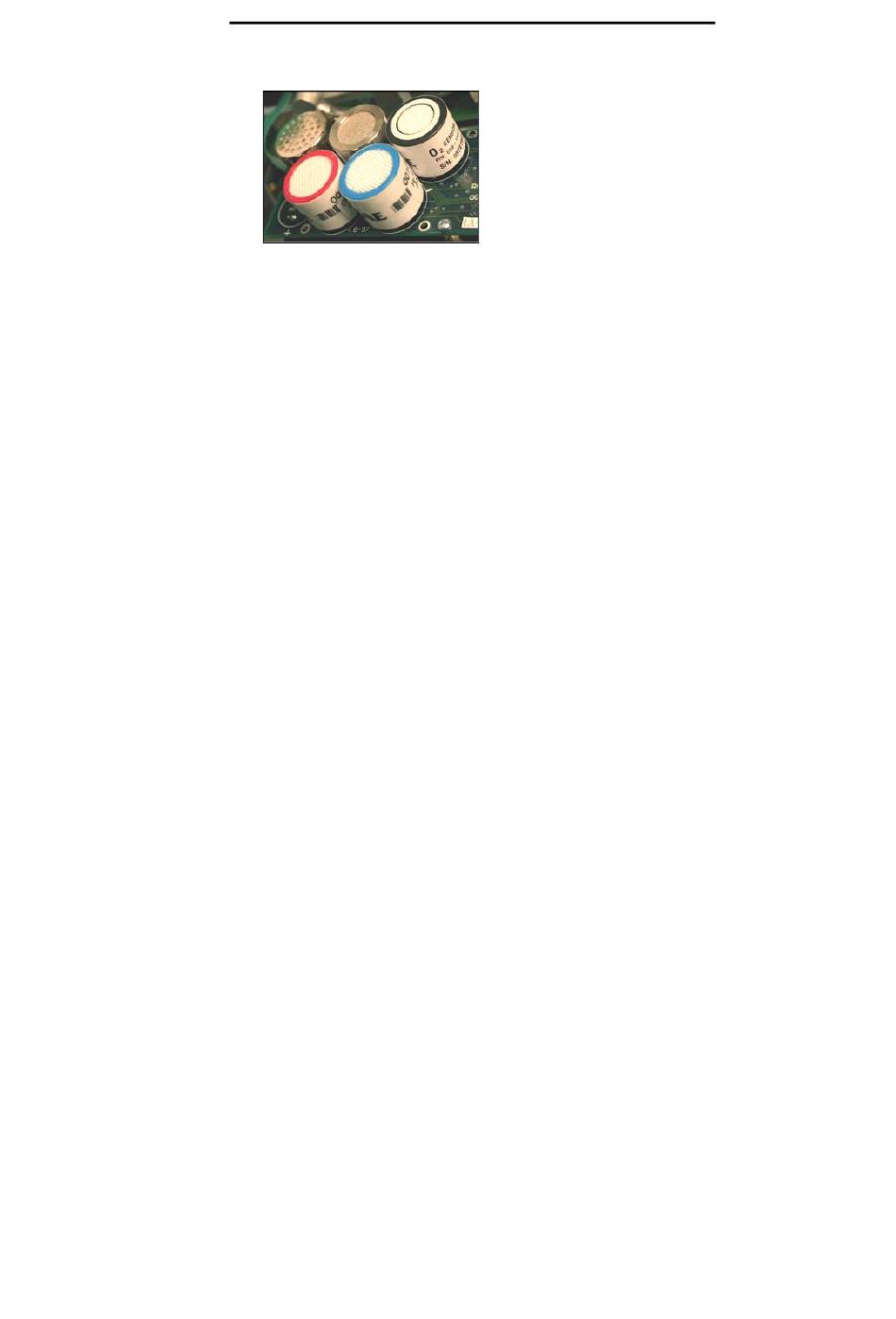

6. Identifiez l'emplacement d'un capteur de gaz toxiques
spécifique et retirez-le avec précaution en tirant vers le haut.
7. Installez un nouveau capteur à l'emplacement vide. Assurez-
vous que la bande noire de l'étiquette du capteur est alignée
sur la marque blanche du PCB et que les broches du capteur
sont alignées sur l'emplacement prévu avant d'enfoncer le
capteur.
8. Remettez la plaque des capteurs de gaz en place et serrez
les trois vis servant à maintenir les capteurs.
9. Remontez l'AreaRAE Responder.
10. Raccordez la batterie à la carte de circuit imprimé, placez
la batterie dans son compartiment et utilisez les quatre vis
pour refermer le panneau.
11. Mettez l'AreaRAE Responder sous tension. Le détecteur
reconnaît alors automatiquement les capteurs installés et
se configure en conséquence.
Tension de polarisation spéciale pour les capteurs de gaz
toxiques
Le capteur de gaz toxiques NO nécessite une tension de polarisation
spéciale de 300 mV pour fonctionner. Seul le premier emplacement
de capteur de gaz toxiques fournit une telle tension de polarisation
spéciale. Par conséquent, un capteur de gaz toxiques NO doit
impérativement être installé dans le premier emplacement pour
capteur de gaz toxiques (Tox1) sur l'AreaRAE Responder.
En outre, il existe un commutateur DIP ou un cavalier de broches
situé sur la carte de circuit imprimé analogique à côté du capteur
PID. Lorsqu'un capteur NO est installé dans le premier emplacement
pour capteur de gaz toxiques, il est nécessaire de faire passer le
cavalier à droite pour obtenir la tension de polarisation. Lors de la
mise sous tension, le microprocesseur vérifie l'ID du capteur et la
tension de polarisation. Si le capteur NO est branché sur le mauvais
emplacement ou si le cavalier n'est pas sous tension, un message
d'erreur s'affiche.
MAINTENANCE
6-7
