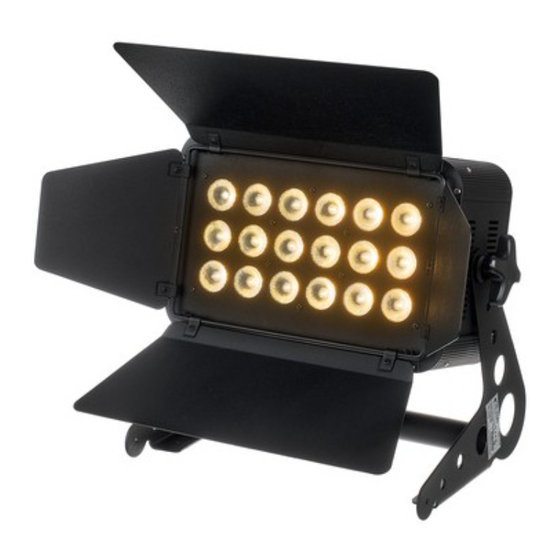

- Page 1 HL-x18 DCL CW/WW Flood 18x6W, HL-x9 DCL CW/WW Flood 9x6W projecteur à LED notice d'utilisation...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 12.06.2020, ID : 380474, 380672 (V3)
- Page 3 Table des matières Table des matières Remarques générales..........................5 1.1 Informations complémentaires..................... 6 1.2 Conventions typographiques......................7 1.3 Symboles et mots-indicateurs....................... 7 Consignes de sécurité........................... 10 Performances............................16 Installation..............................17 Mise en service............................21 Connexions et éléments de commande..................24 Utilisation..............................
- Page 4 Table des matières Câbles et connecteurs........................... 38 Dépannage..............................39 Nettoyage..............................41 Protection de l’environnement......................42 projecteur à LED...
- Page 5 à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. HL-x18 DCL CW/WWFlood 18x6W, HL-x9 DCL CW/WWFlood 9x6W...
- Page 6 Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par Utilisez dans la version électronique la fonction de recherche pour mot-clé...
- Page 7 Remarques générales 1.2 Conventions typographiques Cette notice d'utilisation utilise les conventions typographiques suivantes : Inscriptions Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. Affichages Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique. Exemples : «...
- Page 8 Remarques générales Terme générique Signification DANGER Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT Cette association du symbole et du terme générique renvoie à...
- Page 9 Remarques générales Symbole d'avertissement Type de danger Avertissement : rayonnement optique dangereux. Avertissement : charge suspendue. Avertissement : emplacement dangereux. HL-x18 DCL CW/WWFlood 18x6W, HL-x9 DCL CW/WWFlood 9x6W...
- Page 10 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour produire un effet d’éclairage électronique au moyen de la tech‐ nique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utili‐ sation domestique.
- Page 11 Consignes de sécurité Sécurité DANGER Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
- Page 12 Consignes de sécurité DANGER Décharge électrique due aux tensions élevées circulant à l’intérieur de l’ap‐ pareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur.
- Page 13 Consignes de sécurité AVERTISSEMENT Blessures des yeux dues à une intensité lumineuse élevée Ne regardez jamais directement dans la source lumineuse. AVERTISSEMENT Danger de crise d’épilepsie Les flashs (effets stroboscopiques) peuvent provoquer des crises d’épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les flashs.
- Page 14 Consignes de sécurité REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l’appareil seulement sous les conditions d’environnement indiquées dans le chapitre «...
- Page 15 Consignes de sécurité REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil corres‐ pond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur différentiel. En cas de non-observation, l’appareil pour‐ rait être endommagé...
- Page 16 Performances Performances Caractéristiques particulières de l’appareil : HL-x18 DCL : 18 × LED 2 en 1 (blanc chaud, blanc froid, à 6 W) HL-x9 DCL : 9 × LED 2 en 1 (blanc chaud, blanc froid, à 6 W) Fonctionnement en mode autonome, maître/esclave ou DMX Utilisation par le biais des touches et de l’écran de l’appareil Boîtier métallique robuste avec quatre volets coupe-flux réglables fixes La poignée étrier universelle permet le montage au mur, au plafond ou sur le sol, et, avec...
- Page 17 Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. AVERTISSEMENT Risque de blessures par la chute de l'appareil Assurez-vous que le montage soit conforme aux normes et consignes en vigueur...
- Page 18 Installation REMARQUE ! Risque de surchauffe La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m. Vérifiez que la ventilation est toujours suffisante. La température ambiante doit toujours être inférieure à 40 °C. REMARQUE ! Utilisation de trépieds En cas de montage de l’appareil sur un trépied, veillez à...
- Page 19 Installation REMARQUE ! Risque de perturbations durant la transmission des données Afin de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux. Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.
- Page 20 Installation Assurez vous que cet appareil ne soit pas raccordé à un gradateur. projecteur à LED...
- Page 21 Mise en service Mise en service Établissez toutes les connexions tant que l’appareil n’est pas branché. Pour toutes les conne‐ xions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche. HL-x18 DCL CW/WWFlood 18x6W, HL-x9 DCL CW/WWFlood 9x6W...
- Page 22 Mise en service Connexions en mode DMX Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appa‐ reil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite.
- Page 23 Mise en service Connexions en mode de fonc‐ Si vous configurez un groupe d’appareils en mode maître/esclave, le premier appareil com‐ tionnement « Master/Slave » mande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation.
- Page 24 Connexions et éléments de commande Connexions et éléments de commande Arrière projecteur à LED...
- Page 25 Connexions et éléments de commande 1 Écran 2 [M] Pour activer le menu principal ou un sous-menu 3, 4 Incrémente ou décrémente la valeur affichée d’une unité 5 [OK] Pour confirmer une valeur sélectionnée 6 [DMX IN] Entrée DMX 7 [DMX OUT] Sortie DMX 8 Vis de blocage de la poignée 9 Poignée étrier pour la mise en place ou l’accrochage...
- Page 26 Connexions et éléments de commande 11 Châssis CEI pour le raccordement au secteur 12 Châssis CEI pour le câble d'alimentation électrique à l'appareil prochain (seulement pour HL-x18 DCL Dual Colour Flood CW/WW) projecteur à LED...
- Page 27 Utilisation Utilisation 7.1 Mise en marche de l’appareil Branchez l’appareil sur le secteur pour le faire démarrer. Quelques secondes après, l'écran affiche le déroulement d’une réinitialisation. L’appareil est ensuite prêt à fonctionner. 7.2 Menu principal Appuyez sur [M] pour activer le menu principal et sélectionner un mode de fonctionnement. Utilisez les touches fléchées pour modifier la valeur affichée.
- Page 28 Utilisation Adresse DMX Appuyez sur [M]. Appuyez sur l’une des touches fléchées à plusieurs reprises jusqu’à ce que l’écran affiche « DMX » . Appuyez sur [OK]. Vous pouvez maintenant régler le numéro du pre‐ mier canal DMX utilisé par l’appareil (adresse DMX). Sélectionnez une valeur comprise entre 1 et 512 avec les touches fléchées (affichage «...
- Page 29 Utilisation Canal Valeur Fonction Toutes les LED éteintes 1 … 255 Intensité du blanc froid (de 0 % à 100 %) Toutes les LED éteintes 1 … 255 Intensité du blanc chaud (de 0 % à 100 %) Effet stroboscopique 0 …...
- Page 30 Utilisation Mode de fonctionnement Appuyez sur [M]. Appuyez sur l’une des touches fléchées à plusieurs reprises jusqu’à ce que « Show/Master » l’écran affiche « LINE » . Appuyez sur [OK]. Appuyez sur l’une des touches fléchées à plusieurs reprises jusqu’à ce que l’écran affiche « MA » . Appuyez sur [OK]. Vous pouvez maintenant sélectionner l’un des shows automatiques préprogrammés.
- Page 31 Utilisation Mode de fonctionnement Appuyez sur [M]. Appuyez sur l’une des touches fléchées à plusieurs reprises jusqu’à ce que « Esclave » l’écran affiche « LINE » . Appuyez sur [OK]. Appuyez sur l’une des touches fléchées à plusieurs reprises jusqu’à ce que l’écran affiche « SL » . Appuyez sur [OK]. Vous pouvez maintenant définir le numéro de l’appareil, que le maître utilisera pour communiquer avec lui en tant qu’esclave.
- Page 32 Utilisation Vitesse du programme Appuyez sur [M]. Appuyez sur l’une des touches fléchées à plusieurs reprises jusqu’à ce que l’écran affiche « SET » . Appuyez sur [OK]. Appuyez sur l’une des touches fléchées à plusieurs reprises jusqu’à ce que l’écran affiche « SPEE » . Appuyez sur [OK]. Vous pouvez maintenant régler la vitesse du programme pour les shows automatiques préprogrammés.
- Page 33 Utilisation Test manuel Appuyez sur [M]. Appuyez sur l’une des touches fléchées à plusieurs reprises jusqu’à ce que l’écran affiche « TEST » . Appuyez sur [OK]. Appuyez sur l’une des touches fléchées à plusieurs reprises jusqu’à ce que l’écran affiche « COLD » , « WARM » ou « STRO » . Appuyez sur [OK]. Vous pouvez maintenant régler la luminosité...
- Page 34 Utilisation 7.3 Vue d’ensemble du menu projecteur à LED...
- Page 35 Données techniques Données techniques HL-x18 DCL Dual Colour Flood HL-x9 DCL Dual Colour Flood CW/WW CW/WW Source lumineuse 18 × LED DCL 2 en 1, à 6 W 9 × LED DCL 2 en 1, à 6 W Caractéristiques de la source Température de couleur CW : 6395 K, WW : 2875 K CW : 6150 K, WW : 2746 K...
- Page 36 Données techniques HL-x18 DCL Dual Colour Flood HL-x9 DCL Dual Colour Flood CW/WW CW/WW Connexions de sortie Alimentation en tension, Châssis CEI C14 — autres appareils Contrôle par DMX Prise XLR, 3 pôles Puissance consommée 114 W Tension d'alimentation 100 – 240 V 50/60 Hz Indice de protection IP20...
- Page 37 Données techniques Informations complémentaires Conçu pour l’utilisation en extérieur Mélange de couleurs CW / WW Type LED x-in-1 Boîtier de sol Sans ventilateur Télécommande Pas possible DMX sans fil Couleur du boîtier Noir HL-x18 DCL CW/WWFlood 18x6W, HL-x9 DCL CW/WWFlood 9x6W...
- Page 38 Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
- Page 39 Dépannage Dépannage REMARQUE ! Risque de perturbations durant la transmission des données Afin de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux. Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.
- Page 40 à un circuit d’in‐ terfaçage DMX. Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez con‐ tacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de. projecteur à LED...
- Page 41 Nettoyage Nettoyage Lentilles optiques Nettoyez les lentilles optiques accessibles de l’extérieur afin d’optimiser la puissance lumi‐ neuse. La fréquence du nettoyage dépend de l’environnement de fonctionnement : les envi‐ ronnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de pous‐ sières importants sur le système optique de l’appareil.
- Page 42 Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
