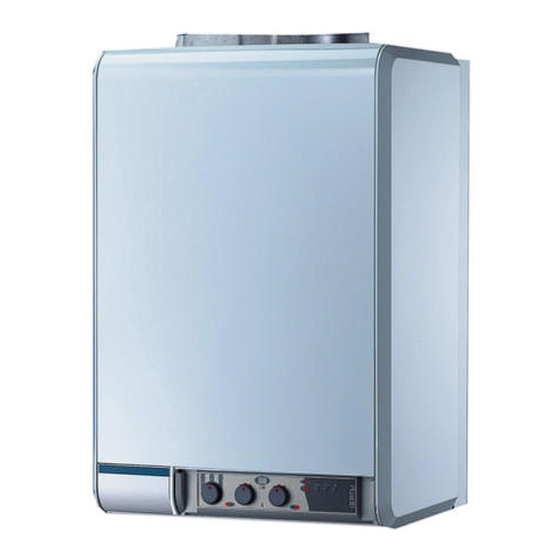

- Page 1 Français 06/12/06 MUR 324/II FF GN Chaudières à gaz Notice Technique...
- Page 2 Pièces de rechange - MUR 324/II FF GN ....... . .
- Page 3 CE, qu’il est fabriqué et mis en circulation conformément aux exigences et normes des Directives européennes suivantes: Type du produit Chaudières murales à gaz Modèles MUR 324/II GN MUR 324/II FF GN Norme appliquée - 90/396/CEE Directive Appareil à Gaz Normes visées : EN 437; EN 483; EN 625; EN 677 - 73/23/CEE Directive Basse Tension Normes visées : EN 60.335.1...
- Page 4 Généralités 1 Recommandations importantes Les chaudières MUR 324/II FF GN doivent être installées : Les travaux sur les équipements électriques doivent être exécutés uniquement par un professionnel qualifié - dans un local à l'abri du gel; conformément aux prescriptions en vigueur.
- Page 5 Les chaudières fonctionnent au gaz naturel ou au propane. à remplacer le cas échéant (Voir Opérations à effectuer pour le Elles sont réglées d'usine pour le gaz naturel MUR 324/II FF GN. contrôle ou le remplacement de l'anode magnésium et le détartrage).
- Page 6 3 Caractéristiques techniques MUR 324/II FF GN Chaudières Puissance utile nominale (Modes chauffage et sanitaire) Puissance enfournée nominale (Modes chauffage et sanitaire) 26.4 Rendement de combustion >92 Puissance utile minimale (Mode chauffage) Puissance enfournée minimale (Mode chauffage) 11.5 Température de service maximale (Coupure thermostat de sécurité) °C...
- Page 7 Colis dosseret Colis chaudière Verticale Ø80/ flux Ø60/100- 125+HA210 L = 800 L = 1500 2x80 MUR 324/II FF GN VH 8 HD 6 HD 5 DY 744 MUR 324/II FF GN VH 15 HD 6 HD 5 DY 745...
- Page 8 3 Dosseret de montage 4 Chaudière installée Eau froide sanitaire Ø16 Eau chaude sanitaire Ø16 Départ chauffage Ø18 Retour chauffage Ø18 Arrivée gaz Ø18 Raccordement des écoulements MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 9 14. Vase d'expansion 15. Valve de gonflage du vase d'expansion 16. Purgeur automatique 17. Echangeur principal 18. Sonde de température de départ chauffage 19. Thermostat de sécurité 20. Chambre de combustion 21. Brûleur 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 10 H. Réglage de la température chauffage Plage de réglage : 40 à 90 °C (Point dur à 75 °C) MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 11 1 bar). Le volume d'eau total est déterminé en fonction de la hauteur statique de l'installation et pour une température d'eau moyenne de 80 °C (Départ : 90; Retour :70). Hauteur statique (mètres) Volume d'eau total 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 12 Dans le cas d'utilisation de robinets thermostatiques, il ne faut pas en recevant du public (hôpitaux, magasins, etc ...) équiper la totalité des radiateurs. Ne jamais équiper de robinets thermostatiques les radiateurs de la pièce où est installé le thermostat d'ambiance. MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 13 - Ne pas stocker de tels produits à proximité des chaudières. En cas de corrosion de la chaudière et/ou de ses périphériques par des composés chlorés et/ou fluorés, la garantie contractuelle ne saurait trouver application 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 14 Il comprend également un clapet antiretour qui empêche l'eau chaude de refouler dans la tuyauterie d'alimentation. Remplissage de l'installation Le remplissage de l'installation s'effectue par le disconnecteur monté d'usine sur la platine de raccordement de la chaudière. MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 15 ECS. • Echangeur Dans les régions où l'eau est calcaire, il est recommandé de demander à l'installateur d'effectuer annuellement un détartrage de l'échangeur du préparateur ECS afin d'en préserver les performances. 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 16 ECS. Raccordements eau et gaz Suivre les indications du gabarit de montage du dosseret pour les raccordements par le haut MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 17 A Eau froide sanitaire B Eau chaude sanitaire Ø16 C Départ chauffage Ø18 D Retour chauffage Ø18 E Arrivée gaz Ø18 F Ø16 extérieur G Ø18 extérieur H Ø18 intérieur Ø20 intérieur 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 18 Fixer l'ensemble avec une vis et une cheville dans le mur. Pose de la chaudière Retirer les bouchons plastiques des tubulures de la chaudière. Présenter la chaudière au-dessus de la platine de robinetterie jusqu'à venir en butée sur le dosseret. MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 19 Serrer les écrous modérément. Raccorder le tube d'écoulement sur la soupape. Faire cheminer le tube d'écoulement sous la ballon et le clipper sur le "plié d'évacuation des eaux usées". 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 20 Conduit 3 CE (Type C ) - Ø60/100 a : Récupérateur de condensats obligatoire 1 coude à 90 ° (ø60/100) équivaut à 1.1 mètres linéaire. 1 coude à 45 ° (ø60/100) équivaut à 0.9 mètres linéaire. MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 21 (non fournis), permettant la désolidarisation des rallonges. Par la suite, il est possible d’inspecter l’état d’un conduit en déplaçant un manchon de compensation. 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 22 L = LF + LA = 14 mètres maxi * monté d'origine Pour les installations en C , il est obligatoire d’utiliser la fumisterie disposant d’un Avis Technique (Gamme DUALIS de POUJOULAT). MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 23 Tirer à soi le petit volet. commande sous le petit volet. Faire les raccordements en fonction des options retenues. Dévisser les 2 vis de fixation latérales. Basculer le volet du tableau de commande. 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 24 2 x 1.5 mm Se reporter à la notice livrée avec le thermostat. Module compact 2 circuits (EA 104) + Tubulure de raccordement (EA 106) Se reporter à la notice livrée avec le colis. MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 25 - Après une production d'eau chaude sanitaire, si le thermostat d'ambiance est ouvert, la pompe se coupe après 30 secondes, la vanne d'inversion chauffage/eau chaude sanitaire restant en position ECS 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 26 Montage de l'habillage Le montage du panneau avant sera à effectuer après la mise en service. MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 27 Pression au brûleur Gaz naturel L mbar 10.2 Propane mbar 26.6 Gaz naturel H 2.79 1.01 Débit Gaz naturel L 2.97 1.07 Propane kg/h 2.05 0.74 * 1013 mbar 15 °C 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 28 2 Mise sous tension de la chaudière Vérifier que le commutateur 3 positions est sur "arrêt/antigel/purge" F Commutateur = Arrêt/antigel/purge puis mettre la chaudière sous tension en branchant la prise de courant ou en enclenchant l'interrupteur général. MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 29 à la configuration normale du tableau; sans appui sur aucune touche, retour à la configuration normale du tableau après 4 minutes. Bien refermer les deux robinets 4 et 5. 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 30 Provoquer alternativement des demandes chauffage et sanitaire pour poursuivre l'opération de purge d'air initiée lors du remplissage en eau de l'installation. Installation chauffage Veiller à la bonne purge de l'ensemble de l'installation. MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 31 équipée pour le gaz distribué. Voir "Pression de réglage, marquage des injecteurs calibrés et diaphragmes gaz" Pour revenir en configuration normale, appuyer brièvement sur le bouton E. 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 32 Démonter le panneau frontal du caisson (2 agrafes à ouverture/ Retirer le brûleur. fermeture rapide). Démonter la plaque avant de la chambre de combustion par les 2 vis. Déclipper le thermostat de sécurité. Démonter l'équerre de maintien par les 2 vis. MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 33 Mettre en place le nouveau diaphragme sur le bloc gaz entre ses 2 joints neufs en se référant au tableau. Voir "Pression de réglage et marquage des injecteurs calibrés et diaphragmes gaz". 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 34 Régler à l'aide d'un tournevis cruciforme et de la vis B la Effectuer un contrôle d'étanchéité gaz. pression correspondant à la plage de modulation souhaitée. Type de gaz Pression de réglage Gaz naturel H ou L 5 ±0,2 mbar Propane 15 ±0,2 mbar MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 35 (maxi), se reporter au chapitre "Contrôle de la pression brûleur". 7 Collage de l'étiquette "Type de gaz" Coller l'étiquette qui indique pour quel type de gaz la chaudière est équipée et réglée. 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 36 - Fermer le robinet d'arrivée gaz 3. Fermer les robinets d'arrêt eau 1, 2 (clé de 8 mm). - Raccorder un tuyau flexible ø intérieur 8 mm sur la vis de vidange. - Desserrer les vis de vidange. MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 37 Pour nettoyer le brûleur, utiliser une brosse douce, à sec. Si nécessaire, le laver avec de l'eau très chaude additionnée d'un détergent. Rincer abondamment. Pour le démontage du brûleur. Voir : Dépose du brûleur. 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 38 Schéma de principe électrique Connecteur circuit imprimé Phase Commande à distance communicante Manomètre Détecteur de débit MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 39 Neutre Pompe Pressostat air Résistance Sonde ballon ecs Sonde chaudière SDEPB Sonde de départ (B) SEXT Sonde extérieure Thermostat d'ambiance Transformateur d'allumage Thermostat de sécurité Vanne gaz modulante VINV Vanne d'inversion Ventilateur 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 40 Effectuer 1 tentative de redémarrage de la chaudière en appuyant sur la touche du tableau de commande. b. En cas d'échec après une deuxième tentative de redémarrage, prévenir le professionnel chargé de la maintenance de la chaudière. MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 41 3. Led rouge allumée 666N953 Affichage de la mesure de la sonde Affichage de la mesure de la sonde antidébordement dans le cas d'une chaudière, sinon affichage chaudière cheminée, sinon pas d'affichage 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 42 Ch version cheminée régulateur, sinon pas d'affichage uc version VMC Consigne départ primaire ballon, Numéro de mémoire sinon pas d'affichage Puissance de la chaudière exprimée en % de la puissance totale MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 43 1641 à 1648 du Code Civil. vérifié et entretenu régulièrement. Belgique Votre installateur et tout le réseau OERTLI restent bien entendu à votre disposition. Les dispositions qui précèdent concernant la garantie contractuelle ne sont pas exclusives du bénéfice le cas échéant Conditions de garantie au profit de l’acheteur des dispositions légales applicables en...
- Page 44 Pièces de rechange - MUR 324/II FF GN 06/12/06 - 300000859-002 C Pour commander une pièce de rechange, indiquer le numéro de référence figurant dans la liste Châssis + habillage MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 45 Ballon + tubulures Echangeur chauffage + brûleur 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 46 Caisson étanche MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 47 Ensemble vanne 3 voies Ensemble vanne gaz 666N967...
- Page 48 Tableau de commande Faisceaux - Divers MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 49 Platine Platine pour dosseret rehaussé 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 50 Joints torique pompe/vanne 181882 Plaque avant foyer assemblée 181802 Corps de vanne + clapet + joint 181883 Kit isolation foyer 181799 Moteur pompe + volute + vis 181877 Support foyer 181721 Ensemble actionneur 955 MUR 324/II FF GN 06/12/06 - 300000859-001 B...
- Page 51 Sachet joints chaudière 181812 Joint lèvre tube alu Ø 60 181813 Joint lèvre tube alu Ø 100 181815 Rosette intérieure ventouse Ø 100 181816 Rosette extérieure ventouse Ø 100 182746 Capuchon silicone 3X Platine 06/12/06 - 300000859-001 B MUR 324/II FF GN...
- Page 52 +33 (0)3 89 37 32 74 La Société OERTLI THERMIQUE S.A.S., ayant le souci de la qualité de ses produits, cherche en permanence à les améliorer. Elle se réserve donc le droit, à tout moment de modifier les caractéristiques indiquées dans ce document.
