Manuel d'entretien

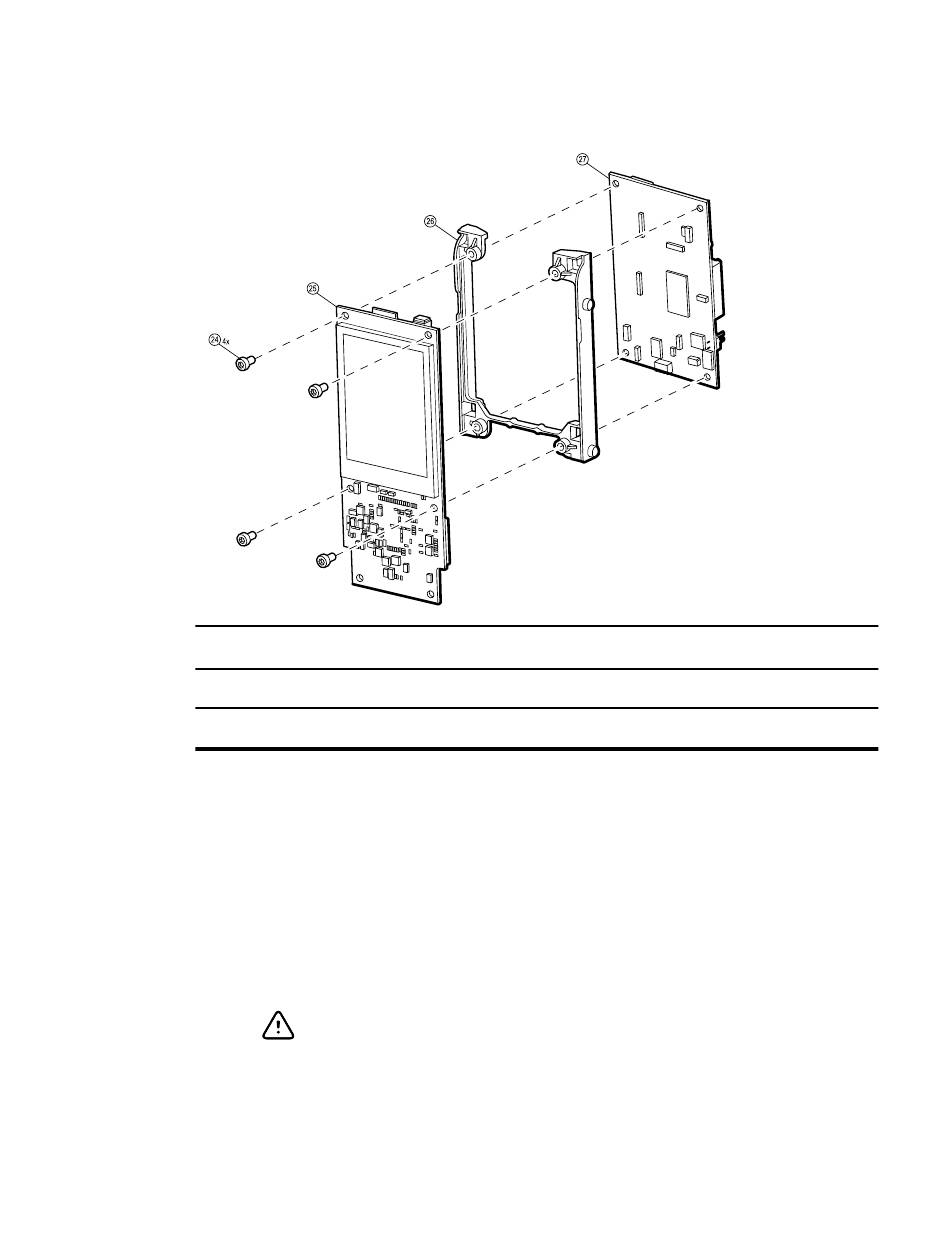

Démontage de l'ensemble carte de circuit imprimé
N°
Élément
24
Vis plastite #4 x 0,25
25
Carte mère
Avant de commencer, retirez les éléments suivants comme décrit dans ce manuel :
•
Batterie
•
Boîtier arrière
•
Boîtier frontal et panneaux latéraux
•
Ensemble châssis
1.
À l'aide de l'embout Torx T10, retirez les quatre vis de la carte mère.
2.
En maintenant la carte mère et la carte du tensiomètre parallèles l'une à l'autre, séparez-les
avec précaution.
3.
Libérez les deux coins libres de la carte du tensiomètre en pliant le support de montage de la
PCBA et en faisant glisser la carte hors du support de la PCBA.
MISE EN GARDE Les cartes sont connectées par un connecteur à
8 broches. Si vous tordez les cartes ou si vous les séparez en biais,
vous risquez d'endommager ces broches.
Démontage et réparation 35
N°
Élément
26
Support de montage de la PCBA
27
Carte de pression artérielle
