28 Démontage et réparation
Retrait du boîtier frontal et des panneaux latéraux
Avant de commencer, retirez les éléments suivants comme décrit dans ce manuel :
•
Batterie
•
Boîtier arrière
1.

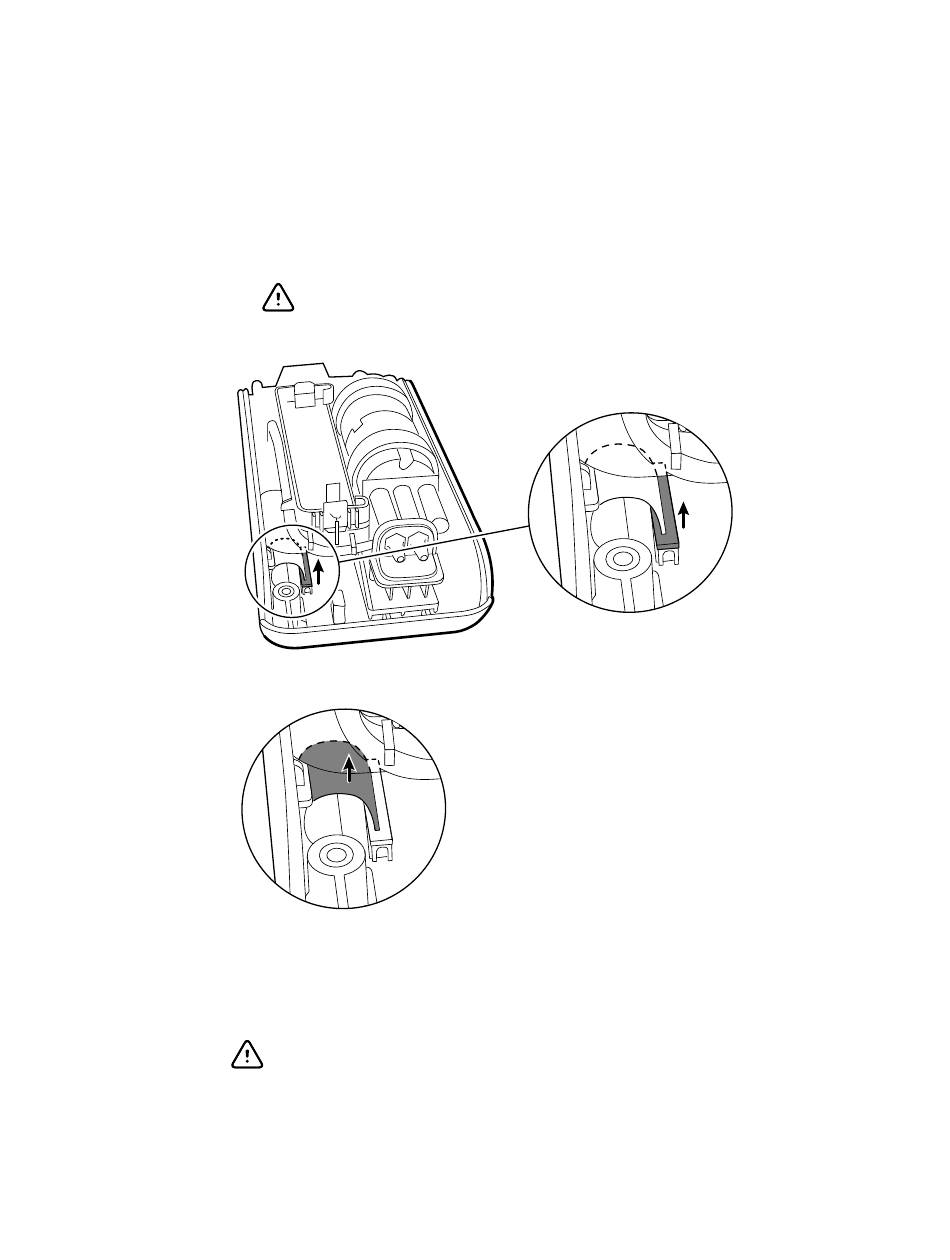

Déverrouillez le connecteur ZIF (J5) sur la carte mère en faisant glisser la partie d'encliquetage
du connecteur pour l'éloigner du boîtier du connecteur.
2.
Retirez le câble flexible du connecteur ZIF.
3.
Saisissez les deux panneaux latéraux et soulevez-les ainsi que les ensembles châssis et carte de
circuit imprimé pour les dégager du boîtier frontal.
4.
Tout en maintenant les ensembles châssis et carte de circuit imprimé, retirez les panneaux
latéraux.
Remplacement du boîtier frontal
Retirez la protection de l'intérieur de la fenêtre du boîtier, le cas échéant. Essuyez toute trace de
poussière ou de traces de doigts de la fenêtre à l'aide d'un chiffon propre.
Tensiomètre numérique ProBP™ 3400 Connex® de Welch Allyn®
MISE EN GARDE Ne faites pas usage de force excessive pour
relâcher la pression sur le connecteur. Vous risqueriez de casser la
pièce extérieure coulissante.
MISE EN GARDE Toujours protéger l'écran LCD. Lorsque la carte mère se trouve à
l'extérieur du boîtier de l'appareil, ne jamais la poser sur l'écran LCD.
