34 Démontage et réparation
Boîtier frontal et panneaux latéraux
Carte de circuit imprimé
Pompe et ensemble collecteur
1.
Retirez le faisceau de contact de la batterie des attaches de fil situées sous le châssis interne.
2.
Éloignez chaque contact de la batterie de la paroi du châssis interne en le pliant, puis faites
glisser le contact de la batterie hors du châssis interne.
Notes concernant le remontage
Assurez-vous que la polarité du contact de la batterie correspond au symbole sur le châssis
interne. (Le contact du fil noir est négatif ; l'autre contact est positif.)
Faites glisser le fil noir dans la fente d'acheminement.

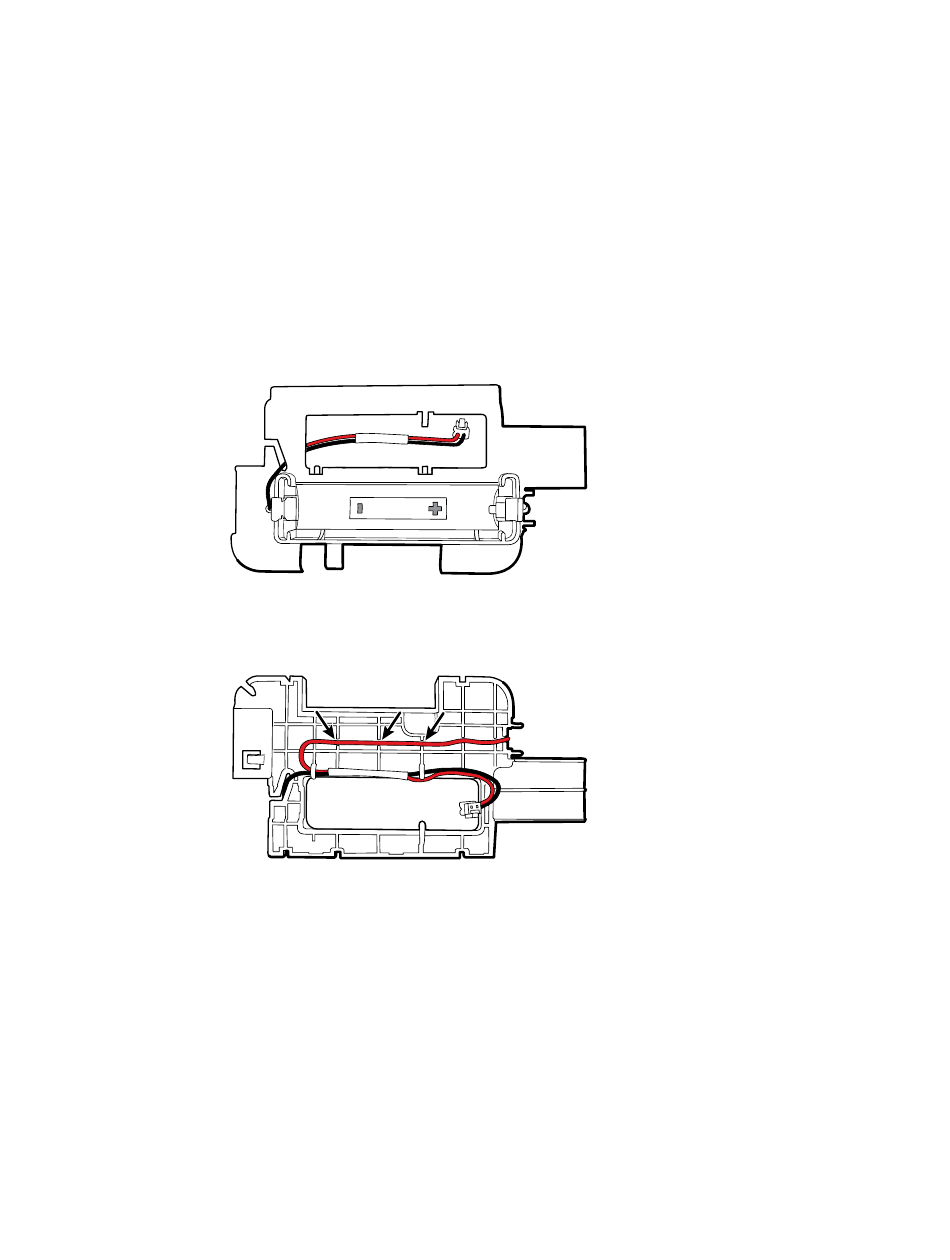

En dessous du châssis interne, acheminez les fils comme indiqué sur le schéma ci-dessous.
Insérez le fil noir dans les attaches de fil.
Placez le fil rouge dans les encoches.
Tensiomètre numérique ProBP™ 3400 Connex® de Welch Allyn®
