3

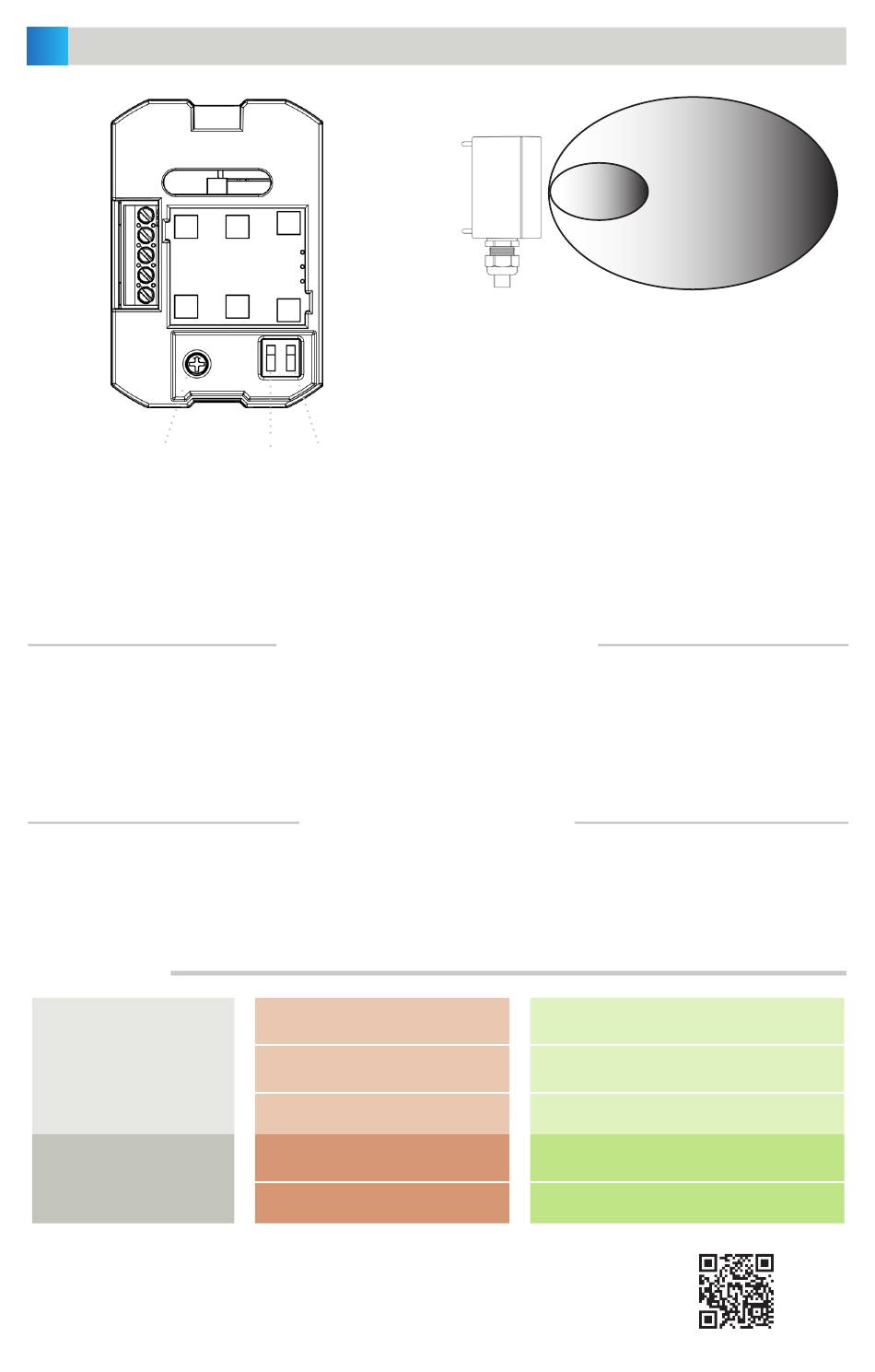

PARAMÈTRES ET RÉGLAGES
Potentiomètre
Potentiomètre: Zone de détection*
sens antihoraire = réduction (10,1 cm [4 po] minimum)
sens horaire = augmentation (60,9 cm [24 po] maximum)
MODE PROGRAMMÉ – Recommandé pour les installations à portes automatiques. En mode programmé, la
détection active le relais et le relais se maintient durant une période prédéterminée (0,5 seconde, non réglable).
MODE INTERRUPTION – Recommandé pour les installations à commutateurs. En mode interruption, la détec-
tion active le relais et une deuxième détection désactive le relais. Le relais se maintient indéfiniment jusqu'à ce
qu'une deuxième détection se produise.
Pour obtenir les instructions de programmation de la fonctionnalité sans fil 900 MHz, veuillez vous reporter
au manuel d'utilisation BEA 75.5937 livré avec le récepteur sans fil 900 MHz (vendu séparément).
DÉPANNAGE
Le capteur semble ne rien
détecter
Le capteur reste en mode de
détection
75.5746.08 MS09 20240801
DIP 1
DIP 2
FONCTIONNALITÉ DU CAPTEUR
FONCTIONNALITÉ SANS FIL
Courant trop faible ou pas de
courant
Portée de détection trop faible
Mauvais câblage
Conditions environnementales
Mode de sortie incorrect
Vous ne parvenez pas à résoudre le problème?
Visitez le site www.beainc.com ou numérisez le code
QR pour consulter la foire aux questions!
10,1 cm
(4 po)
MS09
* La portée de détection dépend de la taille,
de l'orientation et de la vitesse de l'objet,
ainsi que des conditions environnementales.
COMMUTATEUR DIP 1: Mode programmé/Interruption
activé (commutateur vers le haut) = mode interruption
désactivé (commutateur vers le bas) = mode programmé
0,5 seconde uniquement; non réglable
COMMUTATEUR DIP 2: DEL
activé (commutateur vers le haut) = la DEL s'allume en cas
de non détection
désactivé (commutateur vers le bas) = la DEL s'allume en
cas de détection
Vérifiez l'alimentation.
Réglez le potentiomètre de la zone de
détection.
Vérifiez le câblage.
Retirez les objets mobiles qui se trouvent
autour du capteur.
Réglez le mode de sortie sur PROGRAMMÉ.
Portée de détection*
60,9 cm
(24 po)
Page 3 sur 4
