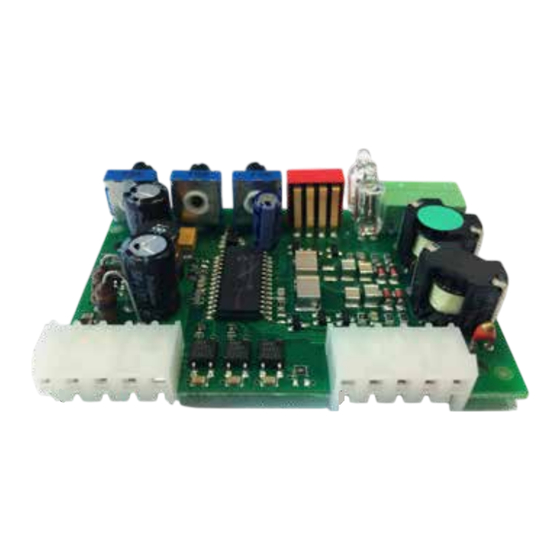

BEA MATRIX PLUG-IN PC Instructions De Montage

A conserver pour référence ultérieure
Prévu pour impression en couleur

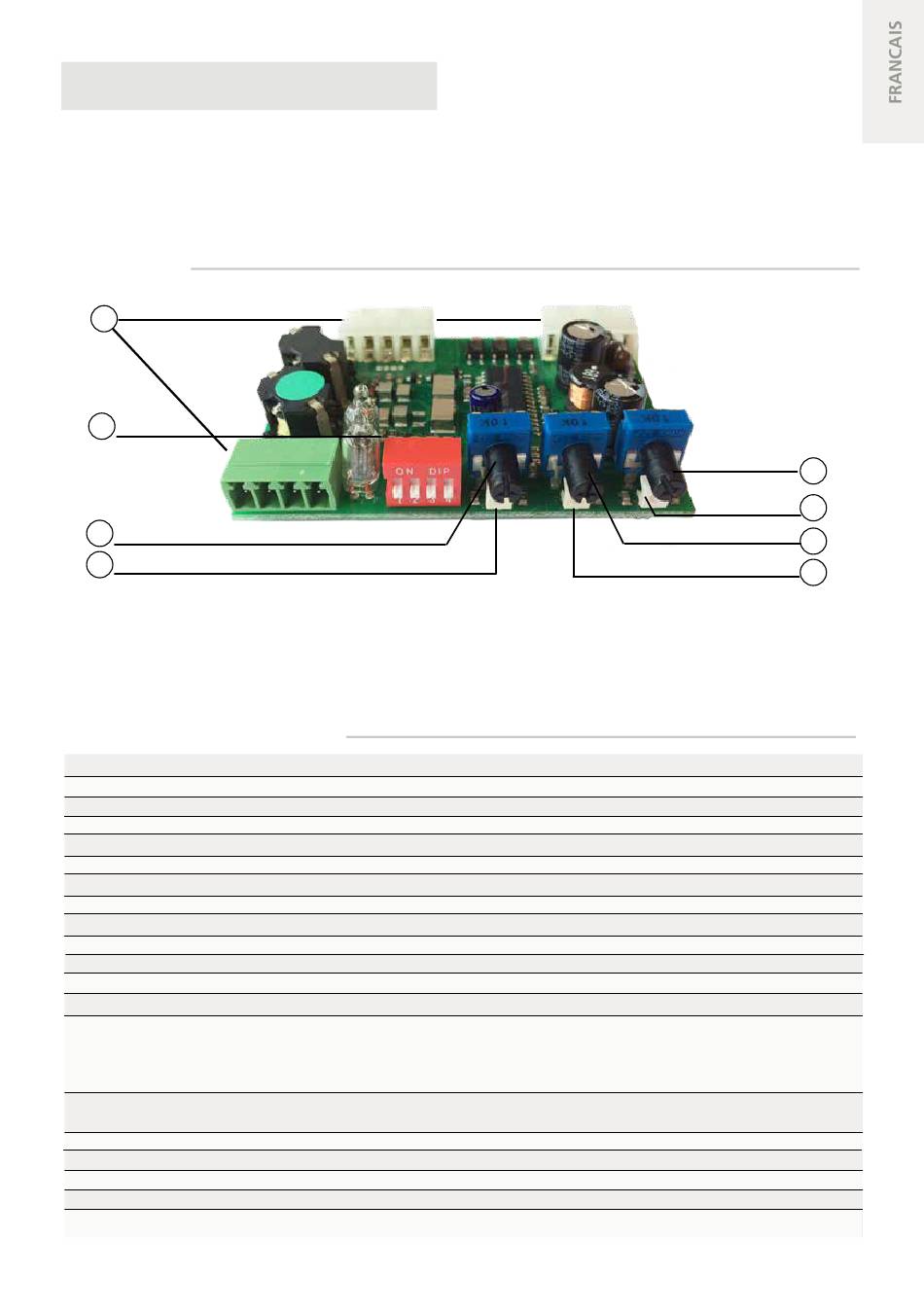

DESCRIPTION
1
2
3
4
1. connecteurs principaux
2. DIP-switch
3. ajustement de la sensibilité de la boucle 1
4. LED de détection boucle 1
SPECIFICATIONS TECHNIQUES
Technologie :
Accord de la fréquence :
Mode de détection :
Temps de présence :
Gamme d'inductance :
Gamme de fréquence :
Options de fréquence :
Sensibilité (∆L/L) :
Temps de réaction :
Temps de réglage à la mise sous tension:
Tension d'alimentation :
Consommation :
Gamme de température :
Sortie :
Tension de commutation max. :
Courant de commutation max. :
Pouvoir de coupure max:
Connecteurs principaux :
Signalisation des LED :
Protections:
Dimensions:
Poids :
Conformité:
MATRIX PLUG-IN PC
Contrôleur pour boucle à induction avec sortie optocoupleur
MATRIX PLUG-IN S24 C PC: pour simple boucle (variante S)
MATRIX PLUG-IN D24 D PC: pour double boucle (variante D)
5. ajustement du temps de présence
6. LED d'alimentation
7. ajustement de la sensibilité de la boucle 2 (variante D uniquement)
8. LED de détection boucle 2 (variante D uniquement)
boucle à induction
automatique
présence
1 min à l'infini
20 µH à 1000 µH
20 kHz à 130 kHz
variante S : 4; variante D : 2
0,005% à 0,5%
variante S : 25 ms; variante D : 50 ms
variante S : 2 s; variante D : 6,5 s
24 VDC +/-20%
< 2 W
-30 °C à +70 °C (stockage); -30 °C à +55 °C (en fonctionnement)
optocoupler (variante S : 1x; variante D : 2x)
40 V DC
10 mA
100 mW
2x connecteur PCB du type MOLEX série KK 3215, 5 entrées
1x FCI 01-381 (connexion de la boucle)
LED verte : mise sous tension; LED rouge : état de détection
transformateur d'isolation de boucle, diodes Zener, éclateur à gaz contre les surtensions
20 mm (H) x 50 mm (L) x 72,5 mm (P)
< 50 g
RED 2014/53/EU, RoHS 2 2011/65/EU
Les spécifications techniques sont susceptibles de changer sans préavis.
Toutes les valeurs sont mesurées dans des conditions spécifiques.
5
6
7
8
