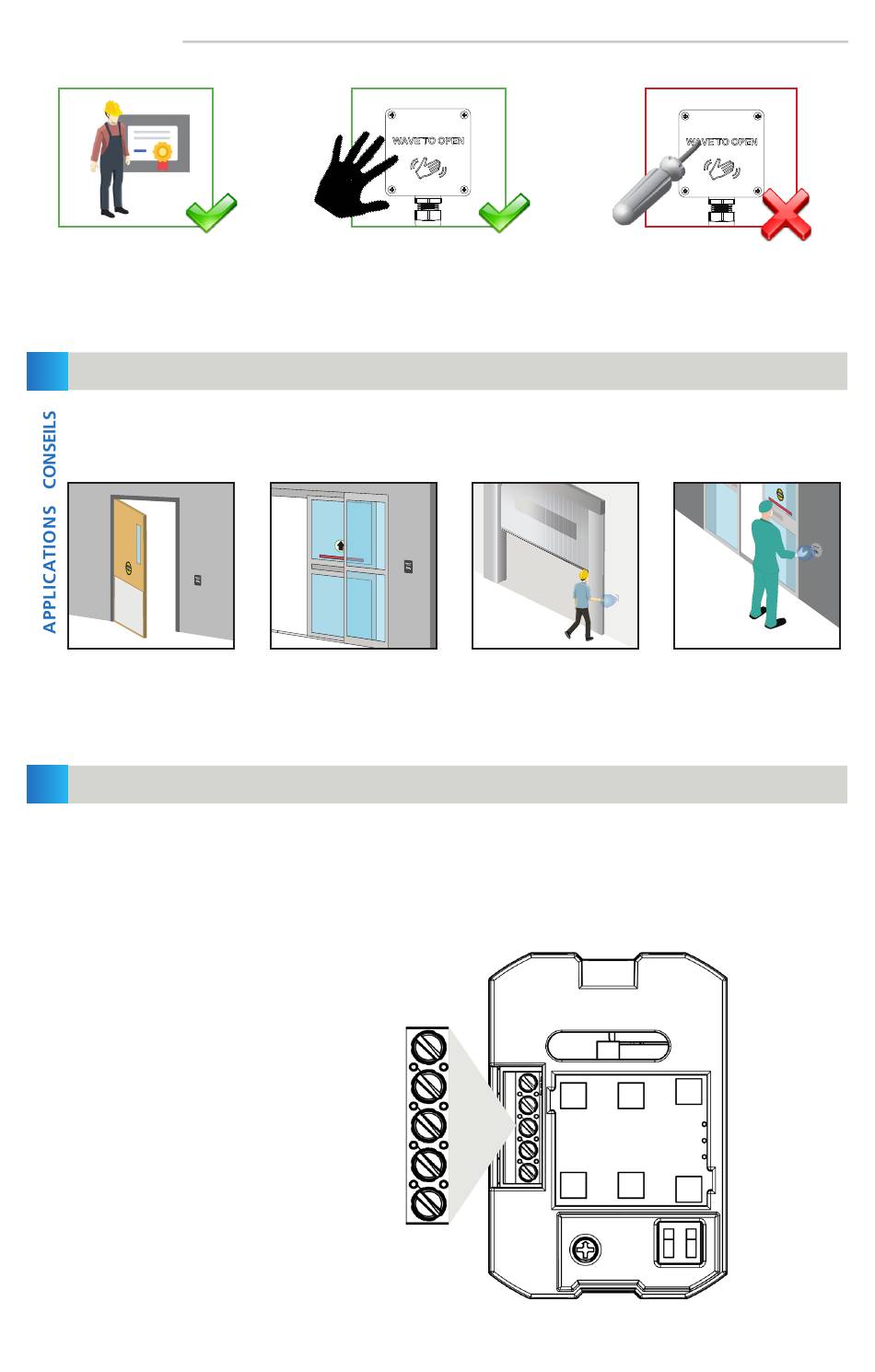

PRÉCAUTIONS
Confiez l'installation et la
configuration du capteur
uniquement à du personnel
formé et qualifié.
1
INSTALLATION
• Acheminez le conduit avant d'installer le capteur.
• Réglez complètement le capteur une fois l'installation terminée.
Portes battantes
2
CÂBLAGE
Connectez le câble à l'opérateur de porte conformément aux spécifications du fabricant, puis connectez le
câble au MS09.
ALIMENTATION – rouge (12 – 24 VCA/VCC)
ALIMENTATION – noire (12 – 24 VCA/VCC)
COM (sur la commande de porte) – blanche
Page 2 sur 4
Effectuez un test de fonctionnement
de l'installation avant de quitter les
lieux.
Portes coulissantes
REMARQUE : n'installez pas le capteur sur la trajectoire d'ouverture de la porte.
NO – verte
NF – jaune
La garantie est nulle lorsque
des réparations sont effectuées
par un personnel non autorisé.
Portes industrielles
Salles blanches
75.5746.08 MS09 20240801
