BEA MILAN Instructions De Montage

A conserver pour référence ultérieure
Prévu pour impression en couleur
Toute autre utilisation de l'appareil est en dehors du but autorisé et ne
peut pas être garantie par le fabricant.
Le fabricant ne peut être tenu pour responsable de l'installation incorrecte
ou des réglages inappropriés du détecteur.
DESCRIPTION
1
2
SPECIFICATIONS TECHNIQUES
Alimentation:
Consommation:
Fréquence secteur:
Sortie:
Tension max.:
Courant max.:
Pouvoir de coupure max.:
Temps de maintien de la sortie:
Hauteur d'installation:
Gamme de température:
Humidité:
Indice de protection:
Dimensions:
Matière:
Poids:
Longueur du câble:
Technologie:
Fréquence émise/longueur d'onde:
Densité de puissance émise:
Type de détection:
Champ de détection:
Vitesse minimal de détection:
Temps de réaction:
Inclinaison de l'angle:
Les spécifications techniques sont susceptibles de changer sans préavis.
Toutes les valeurs sont mesurées dans des conditions spécifiques.
12V à 24V AC ±10%; 12V à 24V DC +10% / -3%
une source approuvée de Classe II TBTS. Cette exigence consiste en la nécessité d'une double isolation
entre les tensions primaires et l'équipement. Le courant d'alimentation devrait être limité à max 3A.
< 3.5 W / VA
50 à 60 Hz
2 relais avec contact inverseur libre de potentiel
42V AC / DC
1A (résistif)
30W (DC) / 42 VA (AC)
0,5 s
2,5 m - 6 m*
de -30 °C à + 60 °C
0 - 95% non condensant
IP65
127 mm (P) x 102 mm (L) x 96 mm (H)
ABS et polycarbonate
400 g
10 m
infrarouge actif
875 nm
< 250 mW/m²
mouvement & présence
4 m x 4 m (points d'émission**)
5 cm/s pour déclencher une détection
250 ms
15° - 45°
* selon taille et nature de la cible
** zone detectée par le Spotfinder, légèrement plus grande que le champ de détection réel
MILAN

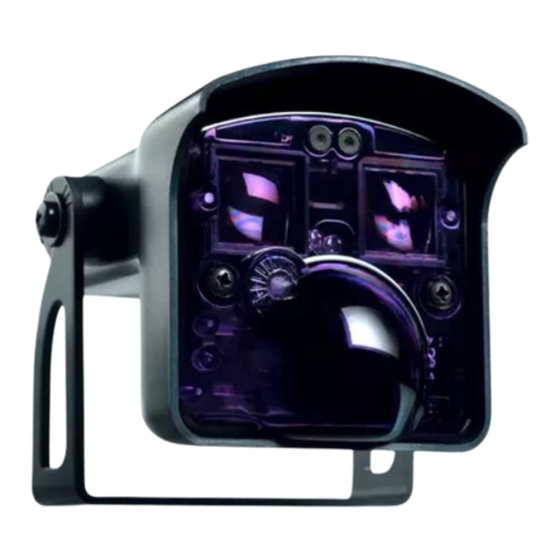

DÉTECTEUR DE PRÉSENCE
POUR PORTES INDUSTRIELLES
User's Guide for product version 0700 and higher
See product label for serial number
1. boutons-poussoirs
2. détection infrarouge
3. angle du détecteur
4. étrier
5. câble
L'équipement doit être alimenté par
3
4
5
1
