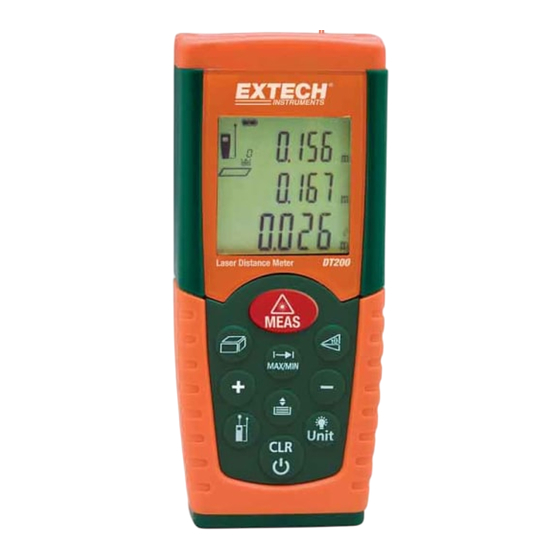

- Page 1 Manuel d’utilisation Télémètre laser Extech DT200 DT200...
- Page 2 35 m (115 pieds) et permet d’effectuer des calculs de superfi cie et de volume. En outre, le modèle DT200 est équipé d’un pointeur laser permettant un ciblage précis. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquat e, vous pourrez l’utiliser de nombreuses années de service en toute fiabilité.

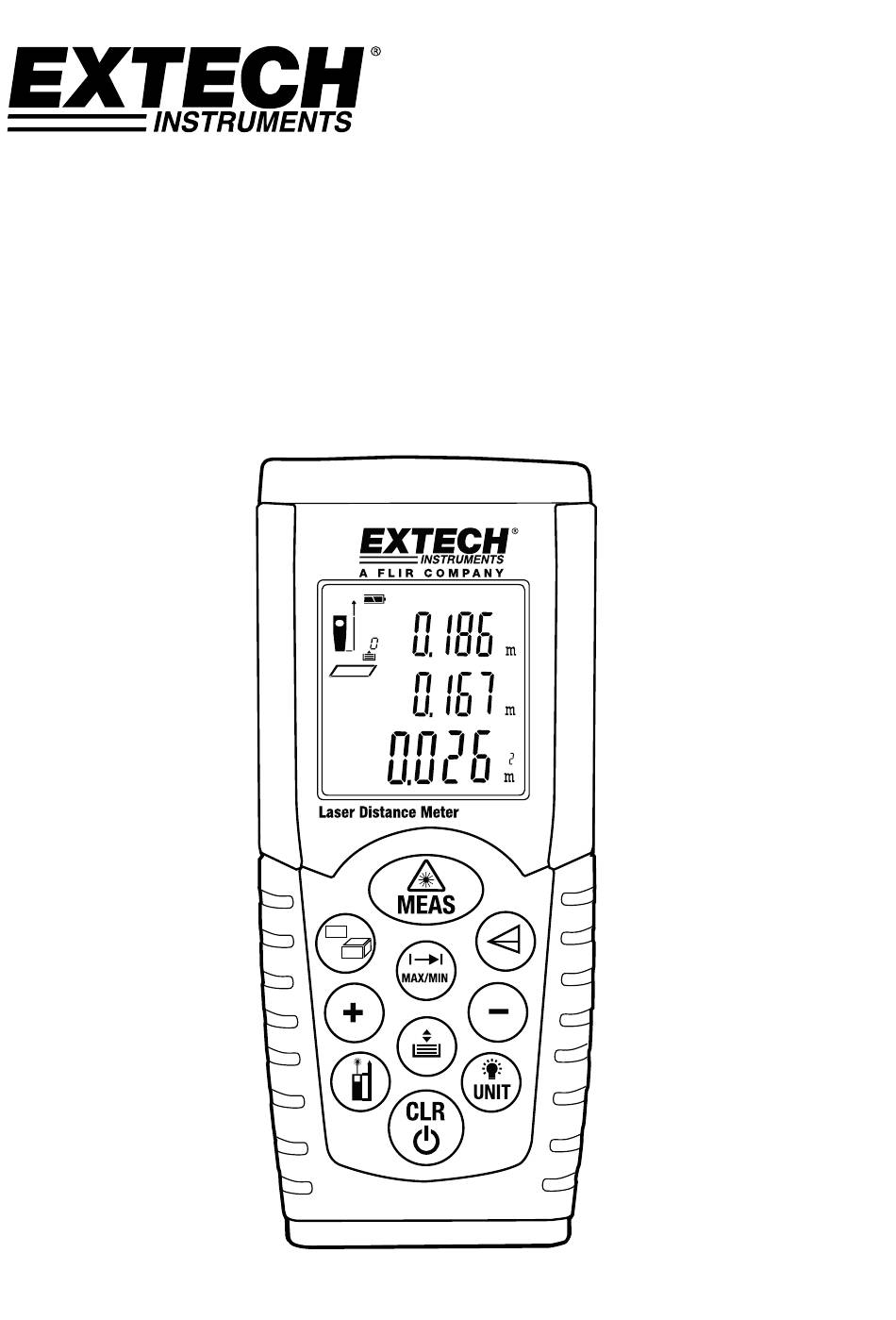

- Page 3 12. Ligne d'affichage 3 (Ligne d’affichage du résumé) Clavier Bouton de mise sous tension/mesure Bouton d’ANNULATION/ARRET Bouton de référence de mesure Bouton Rétro-éclairage/Unité Bouton de mesure MAX-MIN continue Bouton de mesure indirecte Bouton Mémoire Bouton d’ajout/de soustraction Bouton Superficie-Volume DT200-EU-FR v2.1 08/13...
- Page 4 1. Appuyez un instant sur le bouton MEAS pour mettre l’appareil sous tension ; des tirets (---) apparaîtront sur l'écran et le pointeur laser s’activera. 2. Dirigez l’appareil et appuyez à nouveau un instant sur le bouton MEAS pour prendre et afficher une mesure. 3. La mesure restera affichée pendant 60 secondes. DT200-EU-FR v2.1 08/13...
- Page 5 Répétez les étapes ci-dessus selon vos souhaits. Calcul des superficies Le télémètre de DT200 permet à l'utilisateur de calculer la surface d'une pièce. Appuyez sur le bouton MEAS pour mettre l'appareil sous tension, puis patientez plusieurs secondes. Le pointeur laser s’activera.
- Page 6 ) respectivement. Notez que la mesure de la hauteur individuelle NE s'affiche PAS. Mesures indirectes (grâce à deux mesures) Le modèle DT200 peut mesurer la hauteur verticale du Point 1 au Point 2, l'opérateur prenant la mesure à partir du Point X. Pour ce faire, deux mesures sont utilisées.
- Page 7 Mesures indirectes (grâce à trois mesures) Le modèle DT200 peut mesurer la hauteur en deux segments en prenant trois mesures. L’opérateur se tient à hauteur du Point X. La première mesure s’étend du Point X à 1 ; la deuxième est une ligne horizontale qui s’étend du Point X à...
- Page 8 Sauvegarde et rappel des lectures Le modèle DT200 sauvegarde jusqu’à vingt (10) lectures dans la mémoire en vue d’un rappel ultérieur. Prenez une mesure comme indiqué précédemment Une fois la lecture affichée, appuyez sur le bouton La mesure sera sauvegardée dans l’emplacement 1.
- Page 9 209 – Signal reçu trop fort (cible très réfléchissante ; utilisez un voyant) 252 – Température élevée (refroidissez l’appareil) 253 – Faible température (réchauffez l’appareil) 255 – Défaillance matérielle (retournez l'appareil pour réparation) Icône de clé – Défaillance matérielle (retournez l'appareil pour réparation) DT200-EU-FR v2.1 08/13...
- Page 10 99’ 11” (99,99 m) Superficie 999,99 pieds carrés (999,99 m2) Volume 999,99 pieds cubes (999,99 m Copyright © 2013 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com DT200-EU-FR v2.1 08/13...
