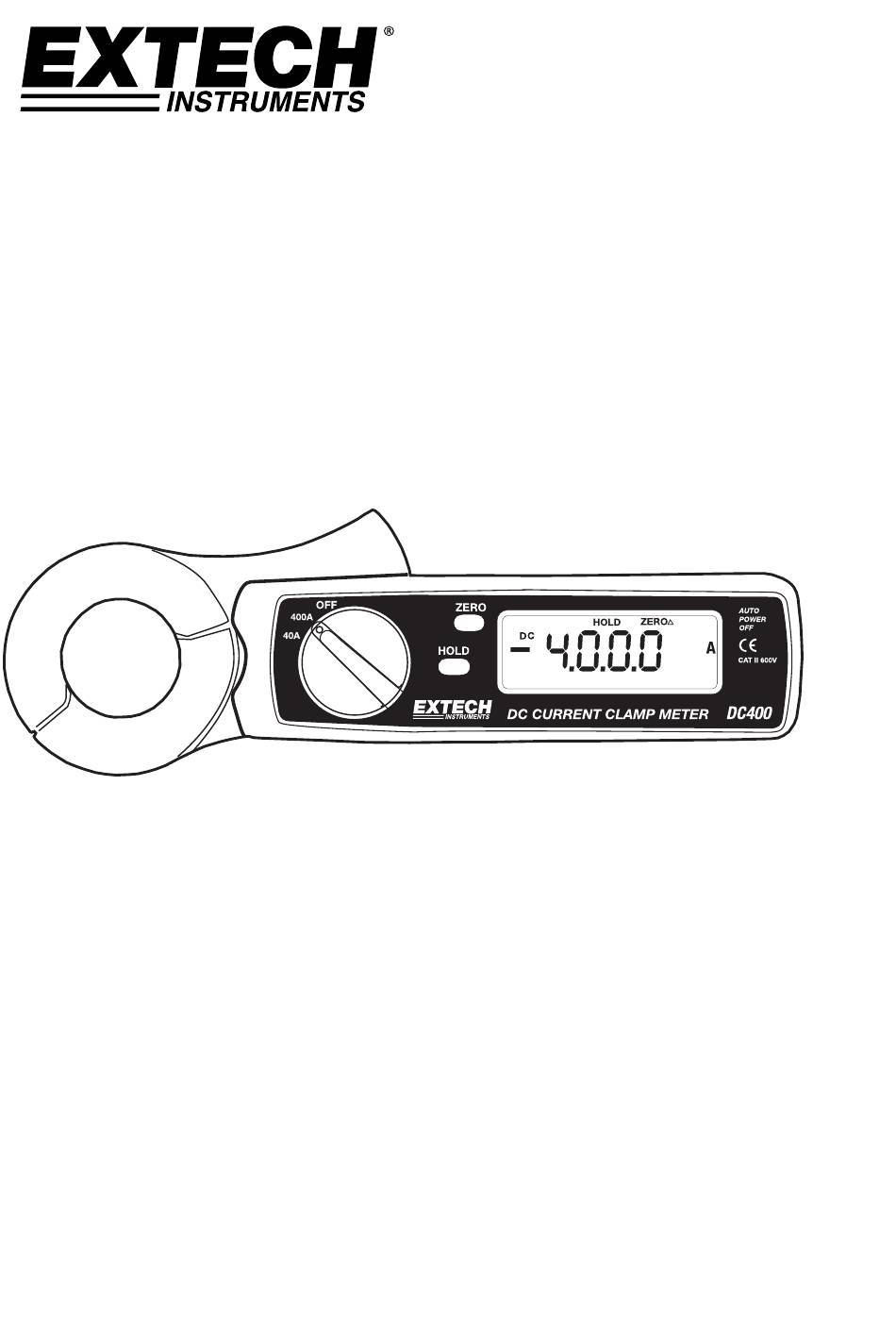

- Page 1 MANUEL D'UTILISATION Minipince ampérométrique DC 400 A Modèle DC400 ...

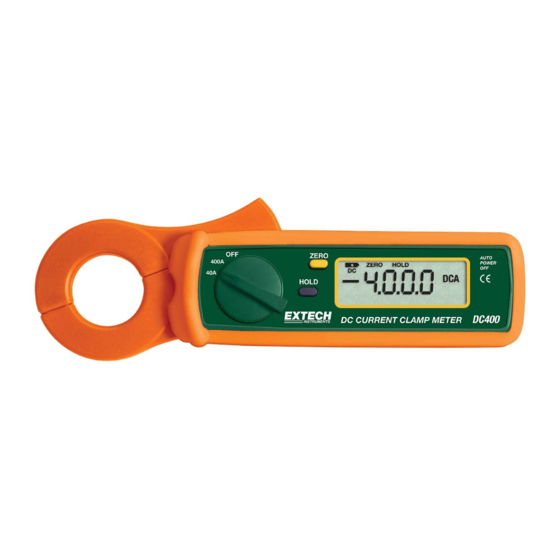

- Page 2 Présentation Nous vous remercions d'avoir porté votre choix sur la pince ampérométrique DC400 d'Extech Instruments, permettant de prendre des mesures allant jusqu'à 400 A DC. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années, en toute fiabilité. Pour enregistrer le mètre et obtenir la dernière version du présent manuel d’utilisation, veuillez visiter notre site Web (www.extech.com). Fonctions Hautes précision et résolution Grand écran LCD de 4 000 comptes Touche Auto Zero (Remise à zéro automatique) à pression unique Fonctions de maintien de données (Data Hold) et de mise hors tension automatique (Auto Power Off) Diamètre d'ouverture des mâchoires : 30 mm (1,2’’) Sécurité Symboles de sécurité internationaux Ce symbole apposé à un autre ou au terminal, indique que l'opérateur doit se référer à les consignes d'utilisation afin d'éviter des blessures ou d'endommager l’appareil de mesure. Ce symbole apposé à un terminal indique que, dans le cadre d’un usage normal, l’appareil peut potentiellement dégager des tensions dangereuses. Double isolation Remarques relatives à la sécurité Ne dépassez pas la gamme d’entrées maximales autorisées. Mettez l’appareil sur OFF quand le mètre reste inutilisé. Retirez la pile lorsque vous comptez ranger l’appareil pour une période supérieure à 60 jours. N’incinérez jamais des piles. Les piles risquent d’exploser ou de fuir. Ne mélangez jamais différents types de piles. Installez toujours des piles neuves du même type. Avertissements ...
- Page 3 Humidité en < 85 % d'HR fonctionnement Consommation d’énergie Typiquement 14 mA Poids 290 g (10,3 on), piles comprises Dimensions 208 x 43 x 30 mm (8,2 x 1,7 x 1,2 po) (HxLxP) Ouverture des mâchoires 30 mm (1,2”) Cote de sécurité Norme IEC 1010 Catégorie II 600 V Spécifications de gamme Fonction Gamme Résolution Précision (% de la Protection lecture) contre les surcharges Courant DC 40 A 10 mA ± (3,5 % + 3chiffres) 400 A DC 400 A 100 mA Description Pince de détection de courant Gâchette de mesure Commutateur de fonctions Bouton Data Hold (Maintien de données) Bouton DCA zero (Mise à zéro DCA) à pression unique Écran LCD DC400‐fr‐FR_V2.0 07/15...
- Page 4 3. Appuyez sur la gâchette pour ouvrir la pince de détection de courant. 4. Entourez l’intégralité du conducteur à mesurer avec la pince. Ne laissez aucun espace entre les deux mâchoires de la pince. 5. Lisez la valeur de DCA affichée à l’écran. Maintien des données Pour figer la lecture actuelle sur l’écran LCD, appuyez sur le bouton de maintien des données (HOLD). Pour désactiver la fonction de maintien des données et retourner au mode de fonctionnement normal, appuyez à nouveau sur le bouton HOLD. Entretien Remplacement de la pile 1. Lorsque le symbole de pile faible s’affiche sur l’écran LCD, la pile doit être remplacée. 2. Retirez le couvercle caoutchouté orange. 3. Retirez la vis du compartiment à pile. 4. Soulevez le couvercle du compartiment à pile pour le retirer, puis remplacez la pile 9 V. 5. Remettez en place le couvercle du compartiment à pile, puis serrez la vis. Ne jetez jamais les piles usagées ou rechargeables dans les déchets ménagers. En tant que consommateurs, les utilisateurs sont légalement tenus d'apporter les piles utilisées à des déchèteries prévues à cet effet, au point de vente des piles ou à tout endroit vendant des piles. Mise au rebut : Ne jetez pas cet appareil avec vos déchets ménagers. L'utilisateur est tenu d'apporter les appareil en fin de vie à une déchetterie adaptée pour les équipements électriques et électroniques. Nettoyage Utilisez uniquement un chiffon sec pour nettoyer le boîtier du mètre ; aucun agent de nettoyage, abrasif ou solvant ne peut être employé. Copyright © 2013‐2015 FLIR Systems, Inc. Tous droits réservés, y compris les droits de reproduction en tout ou en partie, sous quelque forme que ce soit. www.extech.com DC400‐fr‐FR_V2.0 07/15...
