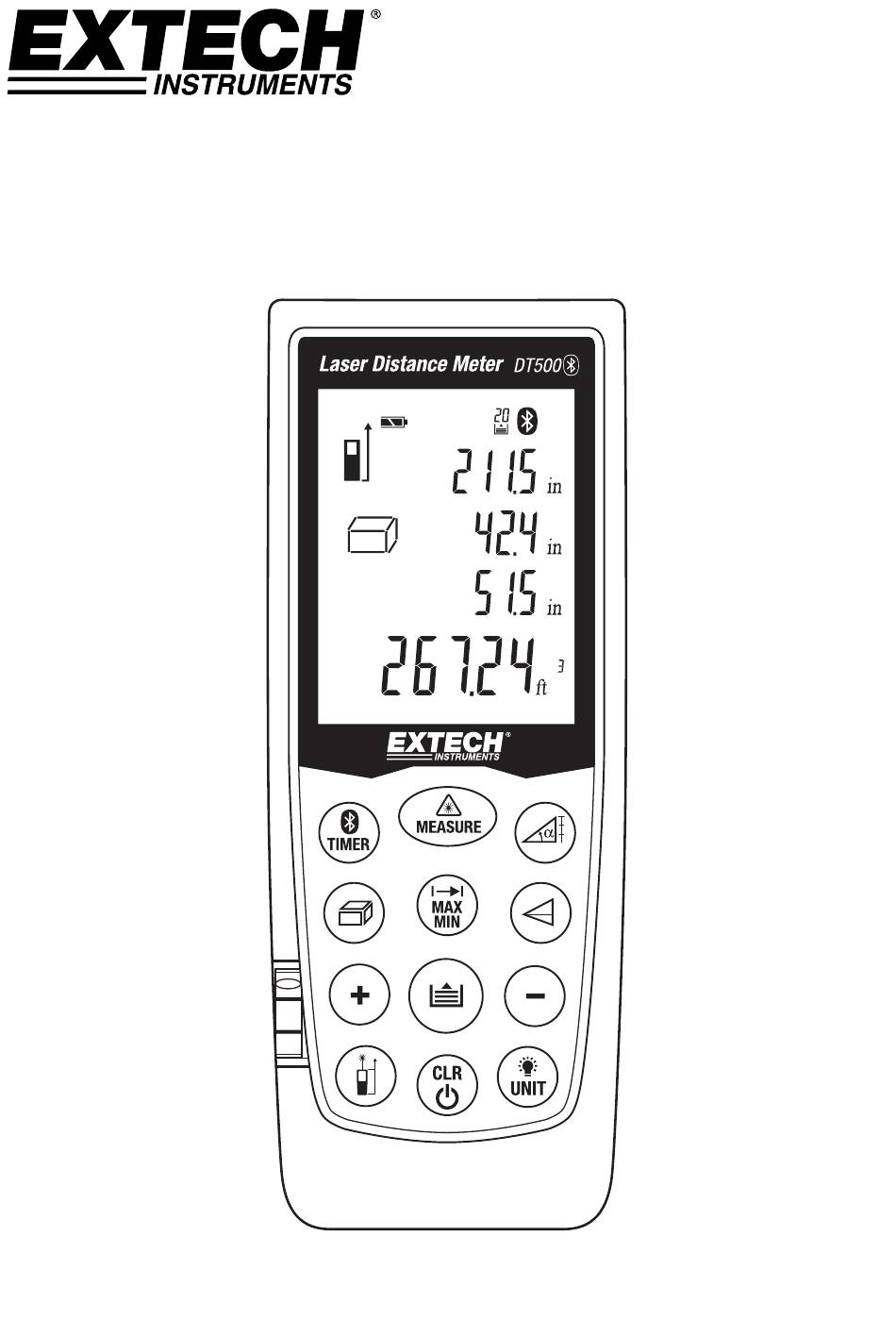

- Page 1 Manuel d’utilisation Télémètre laser Extech DT500 ...
-
Page 2: Présentation
Le modèle DT500 produit un rayon laser de classe 2 visible depuis la partie supérieure de l’appareil. Ne fixez pas directement le rayon laser et ne le dirigez pas vers les yeux d'une personne. La protection des yeux est normalement automatique (« réflexe de clignement », par exemple). Avertissement : Ne fixez pas directement le rayon laser avec des aides optiques telles que des jumelles ou des lunettes. Cela peut constituer un risque. Utilisations autorisées Mesure de distances Calcul de superficies et de volumes Utilisations interdites Dépassement des limites de mesure spécifiées Compromission ou désactivation des systèmes de sécurité intégrés à l’appareil. Retrait des étiquettes de risque ou d'explication apposées sur l'appareil. Modification ou conversion de l'appareil Utilisation d’accessoires non fournis par le fabricant Utilisation sur un échafaudage ou des échelles sans mesures de sécurité appropriées Mesure à proximité de machines en service ou de pièces d’installations de machines non protégées Pointage de l'appareil dans la direction des rayons du soleil Mesures à l’extérieur ou sur la route, à proximité de sites de construction, etc. sans précautions adéquates DT500-EU-FR v1.3 1.14... -
Page 3: Composants De L'appareil

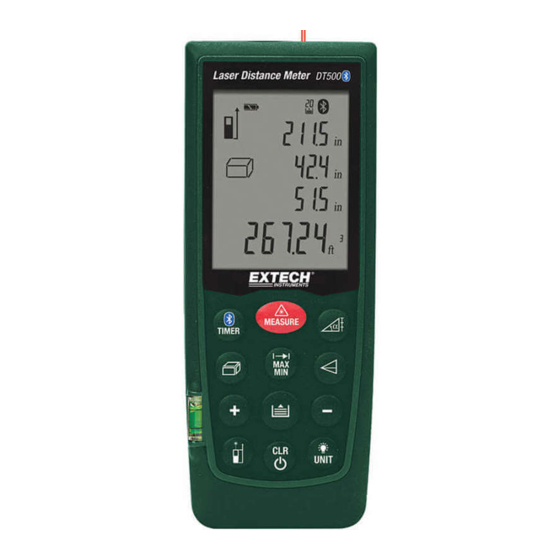

Composants de l’appareil Panneau avant 1. Écran LCD 2. Clavier 3. Niveau 4. Touche Mesure 5. Pointeur laser 6. Faisceau du capteur Panneau arrière Étiquette d’avertissement au laser Loquet du compartiment à piles Compartiment à piles Outil d’alignement Trépied DT500-EU-FR v1.3 1.14... -
Page 4: Description De L'écran
Description de l’écran Laser en mode continu activé Niveau de référence ‐ avant Niveau de référence ‐ arrière Niveau de référence ‐ trépied Niveau de référence – embout Fonctions de mesures de superficie/volume Fonctions de mesures indirectes variables : Mesure de Pythagore simple Mesure de Pythagore double Mesure de Pythagore double (Hauteur partielle) Mesure d’inclinaison Fonction de piquetage État des piles Mesure de distance unique Mesure en continu et valeurs maximales/minimales (MAX‐MIN) Message d’erreur de l’appareil Mémoire Icône Bluetooth Durée Inclinaison Ligne d’affichage 1 Ligne d’affichage 2 Ligne d’affichage 3 Ligne d'affichage 4 (Ligne de résumé) DT500-EU-FR v1.3 1.14... -
Page 5: Description Du Clavier
Description du clavier Bouton de mise sous tension/mesure Bouton de mise hors tension/CLEAR (Suppression des données) Bouton de référence de mesure Bouton Rétro‐éclairage/Unité Bouton de mesure MAX‐MIN unique/en continu Bouton de mesure indirecte Bouton Enregistrement‐Rappel Boutons d’ajout/de soustraction Bouton Superficie‐Volume Bouton Inclinaison/Piquetage Bouton Bluetooth/Minuteur Remarque : le bouton de mesure se trouve sur le côté droit de l’appareil. DT500-EU-FR v1.3 1.14... -
Page 6: Prises De Mesure : Facteurs À Prendre En Compte
bouton CLR et maintenez‐le enfoncé pour mettre hors tension l’appareil manuellement. 2. Appuyez sur le bouton CLR pour annuler la dernière action exécutée ou pour supprimer les données qui s’affichent sur l’écran. 3. Appuyez simultanément sur les boutons CLR et Mémoire lorsque l’appareil est en mode Enregistrement pour supprimer les données stockées en mémoire. 4. Appuyez sur le bouton Unité et maintenez‐le enfoncé pour changer l’unité de mesure (ft = pied, in = pouce, m = mètre et ‘ “ (pieds et pouces). 5. Appuyez sur le bouton Unité rapidement pour activer ou désactiver le rétro‐éclairage. 6. Sélectionnez la référence de distance supérieure ou inférieure à l’aide du bouton . En mode Supérieur (2), la lecture affichée représente la distance entre la partie supérieure de l’appareil et la cible. En mode Inférieur (1), la lecture affichée représente la distance entre la base de l’appareil et la cible. Il s’agit du mode par défaut. DT500-EU-FR v1.3 1.14... -
Page 7: Mesure De Distance Unique
Activez/Désactivez le mode Continu en appuyant sur le bouton MEAS et en le maintenant enfoncé. Mode « Tracking » (Suivi) MAX‐MIN en continu de mesure Ce mode de fonctionnement est utile pour déterminer les distances les plus grandes et les plus petites à partir d'un point précis. L’appareil peut être déplacé et orienté vers diverses cibles pendant que l’écran exécute une mise à jour toutes les demi‐secondes sur la troisième ligne d’affichage. Les valeurs minimales (MIN) et maximales (MAX) s’affichent de manière dynamique sur la première et la deuxième ligne d’affichage. Appuyez sur le bouton MEAS pour mettre l'appareil sous tension. Appuyez sur le bouton MAX/MIN et maintenez‐le enfoncé pendant 3 secondes pour initier une session de mesure en continu. L’appareil émet un signal sonore, le pointeur laser reste en mode Continu et l’icône d’affichage en continu du laser s’affiche (tel qu’illustré dans la section Description de l’écran dans le présent manuel). L’appareil émet un signal sonore à chaque nouvelle mise à jour de mesure (env. toutes les demi‐secondes). La lecture MIN s’affiche et est mise à jour chaque fois qu’une lecture inférieure (inférieure à la lecture affichée actuellement) est relevée. La mesure MAX s’affiche et est mise à jour chaque fois qu'une lecture supérieure est relevée. La lecture réelle s’affiche sur la ligne d’affichage inférieure. Appuyez un court instant sur le bouton MEAS pour quitter ce mode de fonctionnement. Remarque : l'appareil quitte le mode de fonctionnement normal après environ 100 mesures en mode continu. DT500-EU-FR v1.3 1.14... -
Page 8: Ajout/Soustraction De Mesures
Appuyez sur MAX/MIN pour retourner à la mesure de distance unique. Répétez les étapes ci‐dessus selon vos souhaits. Calcul des superficies Le télémètre DT500 permet à l'utilisateur de calculer la superficie d'une pièce. Appuyez sur le bouton MEAS pour mettre l'appareil sous tension, puis patientez plusieurs secondes. Le pointeur laser s’activera. Appuyez fermement sur le bouton une fois. Un parallélogramme s’affiche et sa longueur clignote indiquant qu’une mesure de la longueur doit être prise. Dirigez l’appareil et appuyez sur MEAS pour prendre la mesure de la longueur de la pièce. Appuyez à nouveau sur MEAS pour réactiver le pointeur laser. Le parallélogramme s’affiche à présent et sa largeur clignote indiquant qu’une mesure de la largeur doit être prise. Appuyez sur MEAS pour prendre la mesure de la largeur de la pièce. Les lignes 1, 2 et 4 affichent à présent la longueur, la largeur et la superficie (en pied carré ou m ) respectivement. Remarque : le pointeur laser se désactive automatiquement si la durée entre les étapes ci‐ dessus est trop longue. Le cas échéant, appuyez simplement sur le bouton MEAS pour réactiver le pointeur laser, puis poursuivez avec les étapes suivantes. Calcul du volume Le modèle DT500 permet à l’utilisateur de calculer le volume d’une pièce. Appuyez sur le bouton MEAS pour mettre l'appareil sous tension. Patientez plusieurs secondes. Le pointeur laser s’active automatiquement. Appuyez fermement deux fois sur le bouton (laissez écouler environ une seconde entre les pressions). Une forme cubique s’affiche et sa longueur clignote , indiquant qu’une mesure de celle‐ ci doit être prise. Appuyez sur MEAS pour prendre la mesure de la longueur de la pièce. DT500-EU-FR v1.3 1.14... - Page 9 La hauteur du cube clignote à présent, indiquant qu’une mesure de hauteur doit être prise. Appuyez sur MEAS pour activer à nouveau le pointeur laser. 10. Appuyez sur MEAS pour prendre la mesure de la hauteur de la pièce. 11. Les lignes 1, 2 et 3 apparaissent à présent la longueur, la largeur et la superficie (en pieds ca rrés ou m2) respectivement. Ligne 4 affiche le configuré en pieds ou en mètres cubes (m3 o u m3). Mesures indirectes (Utilisation de deux mesures) Le modèle DT500 peut mesurer la hauteur verticale du Point 1 au Point 2, l'opérateur prenant la mesure à partir du Point X. Cette opération s’effectue à l’aide de deux mesures. Appuyez sur le bouton MEAS pour mettre l'appareil sous tension. Appuyez une fois sur le bouton . Patientez plusieurs secondes. Le pointeur laser s’active automatiquement. Un triangle rectangle s’affiche et sa diagonale clignote. A partir du Point X précisément, dirigez l’appareil vers le Point 1, puis appuyez sur MEAS. Une lecture est à présent effectuée ; la base du triangle rectangle commence à clignoter. A partir du point X, placez l’appareil aussi horizontalement que possible et visez le Point 2. Appuyez ensuite sur MEAS. Le pointeur laser s’active. Appuyez à nouveau sur MEAS pour prendre la deuxième mesure. La deuxième mesure est à présent terminée. La ligne d’affichage inférieure de résumé indique la distance verticale du Point 1 au Point 2. DT500-EU-FR v1.3 1.14...
- Page 10 (Utilisation de trois mesures) Le modèle DT500 peut mesurer la hauteur en deux segments en prenant trois mesures. L’opérateur se tient au Point X. La première mesure s’étend du Point X à 1 ; la deuxième mesure est une ligne horizontale qui s’étend du Point X à 2 et la troisième mesure s’étend du Point X à 3. Appuyez sur le bouton MEAS pour mettre l'appareil sous tension. Patientez plusieurs secondes. Le pointeur laser s’activera. Appuyez deux fois sur le bouton . L’icône d’un double triangle s’affiche et sa diagonale inférieure clignote. A partir du Point X, dirigez l’appareil vers le Point 1, puis appuyez sur MEAS. Une mesure est à présent terminée. La ligne médiane du triangle double commence à clignoter. Appuyez à nouveau sur MEAS pour activer le pointeur laser afin de préparez‐vous à prendre la prochaine mesure. A partir du Point X, dirigez l’appareil horizontalement vers le Point 2, puis appuyez sur MEAS. La deuxième mesure est à présent terminée. La diagonale supérieure du triangle commence à clignoter. Appuyez sur MEAS pour activer le pointeur laser, puis préparez‐vous à prendre la prochaine mesure. A partir du Point X, dirigez l’appareil vers le Point 3, puis appuyez sur MEAS. La troisième mesure est à présent terminée. La distance du Point 1 au Point 3 est indiquée à présent sur la ligne d'affichage inférieure. DT500-EU-FR v1.3 1.14...
-
Page 11: Sauvegarde Et Rappel Des Lectures (Sauvegarde Des Données Historiques)
Sauvegarde et rappel des lectures (Sauvegarde des données historiques) Le modèle DT500 permet de sauvegarder jusqu’à vingt (20) lectures dans la mémoire en vue d’un rappel ultérieur. Prenez une mesure telle qu’indiquée précédemment. Une fois la lecture affichez, appuyez sur le bouton Enregistrement‐Rappel . La lecture est enregistrée dans l’emplacement 1 et le numéro 01 de l’emplacement de mémoire s’affiche dans la partie supérieure de l’écran LCD. Prenez une autre mesure, puis appuyez sur le bouton Enregistrement‐Rappel. Cette nouvelle mesure est sauvegardée dans l’emplacement 1 et la lecture précédente sera déplacée de l’emplacement 1 à l’emplacement 2. Une fois les vingt emplacements pleins, l’appareil commencera à écraser les mesures existantes. Pour rappeler les lectures enregistrées, appuyez sur le bouton Enregistrement‐Rappel. Le numéro d’emplacement de mémoire qui s’affiche dans la partie supérieure de l’écran augmente et les données enregistrées dans l’emplacement de mémoire sélectionné s’affichent sur l’écran. Remarque : les boutons + et – peuvent également être utilisés pour faire défiler les lectures enregistrées dans les emplacements de mémoire. Pour supprimer toutes les lectures, accédez au mode mémoire à l’aide du bouton Enregistrement‐Rappel , puis appuyez sur les boutons CLR et Mémoire et maintenez‐ les enfoncés jusqu’à ce que la valeur de la lecture de l’emplacement de mémoire affichée devienne zéro. DT500-EU-FR v1.3 1.14... -
Page 12: Utilisation Du Trépied
Utilisation du trépied La référence doit être correctement ajustée afin de prendre des mesures précises en utilisant le trépied. Appuyez sur le bouton de référence et maintenez‐le enfoncé pour activer ou désactiver la référence du trépied. Embout multifonction L’appareil peut s’adapter à plusieurs situations de prise de mesures. Pour prendre des mesures à partir d’un rebord, dépliez le support de positionnement jusqu’à ce qu’il se verrouille en position. Pour prendre des mesures à partir d’un coin, dépliez le support de positionnement jusqu’à ce qu’il se verrouille en position. Poussez le support légèrement vers la gauche pour le déplier entièrement. DT500-EU-FR v1.3 1.14... -
Page 13: Durée De La Minuterie (Déclenchement Automatique)
signal sonore, la mesure est prise et la valeur s’affiche. Communications via Bluetooth Appuyez sur le bouton Bluetooth/Minuteur et maintenez‐le enfoncé jusqu’à l’affichage du symbole Bluetooth. Utilisez l’application (« Meter Box ») installée sur le téléphone pour établir la connexion avec cette mesure. Pendant que la première connexion entre le téléphone/PC et le modèle DT500 est en cours, une invitation à saisir un code PIN peut s’afficher. Saisissez le code PIN « 0000 » sur le téléphone/PC pour visualiser la mesure. Le Bluetooth se désactive dès la mise hors tension de l’appareil. Pour désactiver manuellement le Bluetooth, appuyez sur le bouton Bluetooth/Minuteur et maintenez‐le enfoncé jusqu’à disparition du symbole Bluetooth. Mesure d’inclinaison Le capteur d’inclinaison permet de mesurer les inclinaisons jusqu’à ± 65°. Appuyez une fois sur le bouton Inclinaison/Piquetage . Le symbole d’inclinaison triangulaire s’affiche sur l’écran. La valeur de l’angle d’inclinaison s’affiche en degrés ( ) sur la ligne 1 de l’écran. Appuyez sur le bouton MEAS pour prendre la mesure, puis visualisez le calcul de l’inclinaison et de la distance. Remarque : Pendant la mesure de l’inclinaison, l’appareil doit être tenu dans une limite transversale de ± 10 . Veuillez vous référer au schéma. La distance « L » s’affiche sur la ligne d’affichage de résumé 4. La distance des lignes a et b est calculée par á et L et s’affiche sur les lignes 2 et 3 respectivement. DT500-EU-FR v1.3 1.14... - Page 14 Fonction Piquetage La fonction Piquetage permet de saisir deux distances distinctes (référez‐vous à a et b dans le schéma) qui peuvent être utilisées pour marquer des longueurs mesurées définies (dans une construction à ossature de bois, par exemple). Appuyez sur le bouton Inclinaison/Piquetage et maintenez‐le enfoncé et le symbole de piquetage s’affiche sur l’écran tel qu’illustré dans la section Description de l’écran du présent manuel. La valeur de « a » clignote. Ajustez la valeur sur la distance de piquetage souhaitée à l’aide des boutons + et –. Après obtention de la valeur souhaitée, appuyez sur le bouton Enregistrement‐Rappel de mémoire pour enregistrer la valeur. La valeur « b » clignote à présent. Ajustez cette valeur sur la distance de piquetage souhaitée à l’aide des boutons + et –. Après obtention de la valeur souhaitée, appuyez sur le bouton Enregistrement‐Rappel de mémoire pour enregistrer la valeur. Appuyez sur le bouton MEAS pour commencer la mesure au laser. L’écran affiche la distance de mesure actuelle sur la ligne de résumé. Lorsque vous déplacez l’appareil lentement le long de la ligne de piquetage, la distance affichée diminue. L’appareil émet un signal sonore à une distance de 0,1 m à partir du point de piquetage suivant. Les flèches sur l’écran indiquent la direction dans laquelle l’appareil doit se déplacer. Dès que le point de piquetage est atteint le signal sonore change et la ligne intermédiaire commence à clignoter. Quittez cette fonction en appuyant simultanément sur les boutons MEAS et CLR. DT500-EU-FR v1.3 1.14...
-
Page 15: Entretien
Manipulez l’appareil avec précaution et évitez de l’exposer à des chocs et vibrations. Toute chute de l’appareil risqué d’endommager les composants électroniques ou le boîtier. Gardez l’appareil propre. Essuyez le boîtier de temps à autre à l’aide d’un chiffon humide. N’UTILISEZ PAS de produits chimiques ni de solvants de nettoyage ni de détergents. Utilisez exclusivement des piles neuves de type approprié. Retirez les piles usagées ou de niveau de charge faible afin d’éviter toute fuite ou d’endommager l’appareil. Si vous comptez ranger l’appareil pendant une longue période, veillez à ranger les piles séparément afin d’éviter d’endommager l’appareil. Installation/Remplacement des piles Lorsque le symbole de pile faible s’affiche à l’écran ou lorsque l’écran ne s’allume pas, remplacez les deux (2) piles « AA ». Mettez l’appareil hors tension avant de remplacer les piles. Dégagez l’embout du corps de l’appareil afin que le couvercle du compartiment à piles dispose d’espace suffisant pour s’ouvrir. Faites coulisser le levier arrière du couvercle du compartiment à piles vers la droite, puis tirez sur le compartiment à piles pour l’ouvrir. Remplacez les deux (2) piles « AA » en respectant la polarité. Remettez en place le couvercle du compartiment à piles. Rappel de sécurité concernant les piles N’incinérez jamais de piles. Les piles risquent d’exploser ou de fuir. Ne mélangez jamais différents types de piles. Installez toujours des piles neuves du même type. Ne jetez jamais les piles usagées ou rechargeables avec vos déchets ménagers. En tant que consommateurs, les utilisateurs sont légalement tenus de rapporter les piles usagées à des points de collecte appropriés, au magasin de détail dans lequel les piles ont été achetées, ou à n’importe quel point de vente de piles. Mise au rebut : Ne jetez pas cet appareil avec vos déchets ménagers. L'utilisateur est tenu de rap porter les appareils en fin de vie à un point de collecte agréé pour la mise au rebut des équip ements électriques et électroniques. DT500-EU-FR v1.3 1.14... -
Page 16: Autres Points
Entretien Ne plongez pas l’appareil dans de l’eau. Dépoussiérez à l’aide d’un chiffon doux et humide. N’utilisez pas de produits de nettoyage agressifs, de solvants, d’abrasifs ni toutes solutions de ce type. Manipulez l’appareil de la même manière qu’un télescope ou un appareil photo. Codes d’erreur Pour tous codes d’erreur, mettez l’appareil hors puis sous tension pour voir si l’erreur s’efface. Si l’erreur persiste après plusieurs mises hors puis sous tension, suivez les directives ci‐dessous. Remarque : une icône de « clé » s’affiche avec les affichages de codes d’erreur. 204 – Erreur de calcul (réessayez la procédure) 208 – Signal reçu trop faible. Délai de mesure trop long. Distance > 50 m (Utilisez une plaque de mire) 209 – Signal reçu trop fort (cible très réfléchissante ; utilisez une plaque de mire) 252 – Température élevée (refroidissez l’appareil) 253 – Faible température (réchauffez l’appareil) 255 – Défaillance matérielle (retournez l'appareil pour réparation) DT500-EU-FR v1.3 1.14... -
Page 17: Données Techniques
Poids 160 g (5,6 on) Utilisation recommandée Pour une utilisation à l’intérieur exclusivement. Spécifications des gammes Gamme de distances 0,05 à 70 m (2 po à 230 pieds) ; Utilisez une plaque de mire > 50 m (164 pieds) Résolution 0,001 pouces, pieds ou mètres Précision (jusqu’à 10 m) ± 1,5 mm (± 0,06 po) Gamme du Bluetooth 10 m (32,8 pieds) Gammes des calculs affichés Longueur 99,99 m (99 pieds 11 po) Superficie 999,99 m (999,99 pieds carrés) Volume 999,99 m (999,99 pieds cubes) Copyright © 2014 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit www.extech.com DT500-EU-FR v1.3 1.14...
