1
1
2
/
Manuel d'Installation
Manual de Instalación
Manual de instalação
Manuale per l'installazione
Εγχειρίδιο εγκατάστασης
* Garantie 5 ans / 5 años de garantía / Garantia de 5 anos / Garanzia 5 Anni / Εγγύηση 5 ετών / Gwarancja 3-letnia /
Гарантія 5 років / Garanţie 5 ani / Garantia de 5 anos / 5-year guarantee
2
2

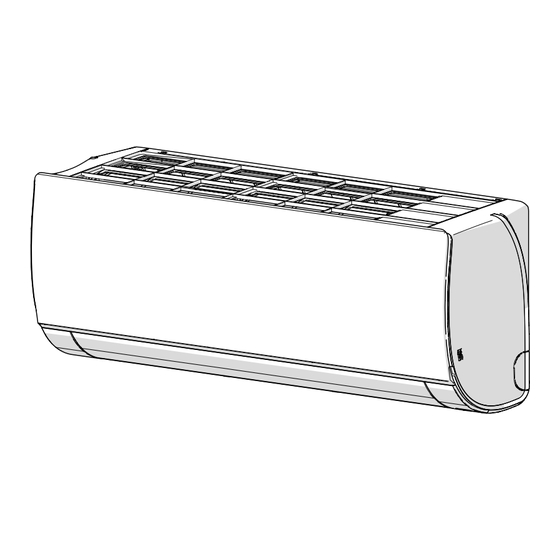

CLIMATISEUR FIXE
AIRE ACONDICIONADO FIJO
CLIMATIZADOR FIXO
CONDIZIONATORE FISSO
ΚΛΙΜΑΤΙΣΤΙΚΟ SPLIT
KLIMATYZATOR STACJONARNY
КОНДИЦІОНЕР
APARAT DE AER CONDIȚIONAT FIX
SPLIT AIR CONDITIONER
Modèle/Modelo/Modelo/Modello/
Μοντέλο/Model/модель/Model/Model
2024R08P05-0006 VIRTUS-9K
2024R08P05-0007 VIRTUS-12K
2024R08P05-0008 VIRTUS-18K
2024R08P05-0009 VIRTUS-24K
2024R08P05-0010 VIRTUS-9+12K
Instrukcja instalacji
Інструкція з встановлення
Manual de instalare
Installation Manual
EAN
3276007660999
3276007661002
3276007661019
3276007661026
3276007661033
Publicité
Manuels Connexes pour EQUATION VIRTUS-9K
Sommaire des Matières pour EQUATION VIRTUS-9K
- Page 1 CLIMATISEUR FIXE AIRE ACONDICIONADO FIJO CLIMATIZADOR FIXO CONDIZIONATORE FISSO ΚΛΙΜΑΤΙΣΤΙΚΟ SPLIT KLIMATYZATOR STACJONARNY КОНДИЦІОНЕР APARAT DE AER CONDIȚIONAT FIX SPLIT AIR CONDITIONER Modèle/Modelo/Modelo/Modello/ Μοντέλο/Model/модель/Model/Model 2024R08P05-0006 VIRTUS-9K 3276007660999 2024R08P05-0007 VIRTUS-12K 3276007661002 2024R08P05-0008 VIRTUS-18K 3276007661019 2024R08P05-0009 VIRTUS-24K 3276007661026 2024R08P05-0010 VIRTUS-9+12K 3276007661033 Manuel d’Installation Instrukcja instalacji Manual de Instalación...
- Page 2 AVERTISSEMENT ............3 Avertisment .............. 143 Installation ..............10 Instalare ..............150 Messages d'erreur ...........22 Mesaje de eroare ............ 162 Advertencia ..............23 Warning ..............163 Instalación ..............30 Installation ..............170 Error de mensajes ............ 42 Error Messages............182 Aviso ................43 Notes ................183 INSTALAÇÃO ...............50 Mensagens de erro ..........62 Avvertenza ..............63...
- Page 3 • Consulter les instructions des 2 manuels avant d'installer et utiliser l'appareil. • Pour des instructions techniques détaillées, veuillez lire la Fiche Produit fournie ou consulter le site http://www.erp-equation.com/ac/ • Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par...
- Page 4 PRÉCAUTIONS POUR L’UTILISATION DU RÉFRIGÉRANT R32 • L’installation de la canalisation doit être réduite au minimum. • La canalisation doit être protégée des dommages physiques. • La conformité aux réglementations nationales sur les gaz doit être respectée. • Les connexions mécaniques doivent être accessibles pour la maintenance. •...
- Page 5 8 - Contrôles de l'équipement de réfrigération • Lorsque des composants électriques sont remplacés, ils doivent être adaptés à l'usage prévu et aux spécifications appropriées. • Les directives du fabricant en matière de maintenance et d’entretien doivent être suivies à tout moment. En cas de doute, consultez le service technique du fabricant.
- Page 6 Détection de réfrigérants inflammables • Aucune source potentielle d’inflammation ne doit être utilisée dans la recherche ou la détection de fuites de réfrigérant. Une sonde à halogéne (ou tout autre détecteur utilisant une flamme nue) ne doit pas être utilisée. Méthodes de détection de fuite •...
- Page 7 Mise hors service Avant de réaliser cette procédure, il est essentiel que le technicien soit familiarisé avec l’équipement et toutes ses caractéristiques. Nous vous recommandons l’utilisation des bonnes méthodes pour avoir une récupération sécurisée de tous les réfrigérants. Avant d’effectuer les taches requises, vous devez prendre des échantillons d’huile et de réfrigérant au cas où une analyse serait nécessaire avant la réutilisation du réfrigérant récupéré.
- Page 8 • S’il faut retirer les compresseurs ou leurs huiles, assurez-vous qu’ils ont été évacués à un niveau acceptable pour être certain que du réfrigérant inflammable ne reste pas dans le lubrifiant.Le processus d’évacuation doit être réalisé avant de renvoyer le compresseur aux fournisseurs.
- Page 9 Par la présente, la société Adeo Services déclare que l'équipement radio 85118618 est conforme à la directive 2014/53 / UE. Le texte intégral de la décla- ration de conformité UE est disponible à l'adresse Internet suivante: http://www.erp-equation.com/ac/ Normes de référence Wi-Fi IEEE 802.11 b, IEEE 802.11 g, IEEE 802.11 n...
- Page 10 INSTALLATION Schéma d'installation des unités intérieure(s) et extérieure • Les modèles utilisent le réfrigérant R32. plus de 15 cm Il faut absolument éviter le soulè- KEEP THE DIST ANC E FROM UPPE R TO CEIL SIDE OF ING MOR PLAT E E THAN 210m m 60mm...
- Page 11 À LIRE AVANT L'INSTALLATION AVERTISSEMENT • Installez les nouveaux tuyaux immédiatement après avoir retiré les anciens pour que l'humidité ne pénètre pas dans le circuit du réfrigérant. • Le chlore présent dans certains types de réfrigérants, comme le R22, peut entraîner la détérioration de l'huile de la machine réfrigérante.
- Page 12 Matériaux des tuyaux / Types de tuyaux en cuivre (référence) Pression de fonctionnement maximale Réfrigérants applicables 3,4 MPa R22, R407C 4,3 MPa • Utilisez des tuyaux conformes aux normes locales. Matériaux des tuyaux/épaisseur radiale Utilisez les tuyaux en cuivre désoxydé au phosphore. La pression de fonctionnement des unités utilisant du R32 est plus importante que celle des unités utilisant du R22.
- Page 13 Test d'étanchéité à l'air AUCUNE modification par rapport à la méthode conventionnelle. Remarquez qu'un détecteur de fuite de réfrigérant pour le R22 ou le R407C, est inca- pable de détecter une fuite de R32. Détecteur de fuite Lampe haloïde de R22 ou R407C Se conformer strictement aux éléments suivants : 1 - Pressurisez les équipement à...
- Page 14 à proximité du trou de vidange de la plaque Caoutchouc inférieure, de façon à pouvoir vidanger l'eau facilement. amortisseur Boulon d'ancrage 2 - Dimensions d'installation (Unité : mm) Borne de câblage d'alimentation Modèle VIRTUS-9K-ENKI Orifice de distri- bution de câblage VIRTUS-12K-ENKI d'alimentation VIRTUS-18K-ENKI VIRTUS-24K-ENKI VIRTUS-9+12K-ENKI...
- Page 15 à fixer sur le mur en fonction des piliers ou des linteaux autour, puis repérez les trous de fixation. 2 - Fixez solidement la plaque avec vis et chevilles adaptées en contrôlant à nou- VIRTUS-9K-ENKI 170mm TO THE PIPING TO THE PIPING 130mm...
- Page 16 PERCEMENT DU TROU DANS LE MUR KEEP THE DISTANCE FROM UPPER SIDE OF PLATE TO CEILING MORE THAN 210mm 1 - Percez un orifice de 60 mm de diamètre, 82mm TO THE TOP OF UNIT descendant légèrement en direction de la CENTER OF THE UNIT face extérieure du mur.
- Page 17 • Insérez le câble de l'extérieur de la pièce dans le côté gauche du trou dans le mur dans lequel se trouve le tuyau. • Tirez le câble sur le côté avant et connectez-le en formant une boucle. Procédure d'installation - Raccordements 1 - Taille des tuyaux VIRTUS-9K-ENKI Tuyau de liquide ∅ 6.35 × 0.8 mm VIRTUS-12K-ENKI Tuyau de gaz ∅...
- Page 18 • Hauteur max : Amax Modèle Amax Bmax Bmin • Si la hauteur A dépasse les 5m, installez un piège à huile tous les 5 à 7 m VIRTUS-9K-ENKI • Longueur max: Bmax VIRTUS-12K-ENKI • Longueur min : Bmin VIRTUS-18K-ENKI •...
- Page 19 Piézomètre basse pression Piézomètre haute pression Soupape d'arrêt complètement fermée (côté gaz) Intérieur Extérieur Séparateur Complètement serré Pièce d'évasement Clapet de refoulement Complètement serré Clapet compte Pièce d'évasement Regard goutte Bouteille d'azote Unités intérieures Soupape d'arrêt complètement Unité extérieure fermée (côté liquide) Manomètre du cylindre 1 - Appliquez une pression pendant au moins 3 minutes à...
- Page 20 4 - En tournant dans le sens antihoraire, ouvrez !e robinet de !a vanne à 2 voies à un angle de 90 degrés. Environ 6 secondes plus tard, fermez la vanne a 2 voies et inspectez afin de détecter toute fuite de gaz.
- Page 21 Disjoncteur à Disjoncteur Courant de fuite connexion d'alimentation protection contre les interrupteur (A) à interrupteur (A) (mA) sur-intensités (A) VIRTUS-9K-ENKI 4 G 1.0mm² 3 G 1.5mm² VIRTUS-12K-ENKI 4 G 1.0mm² 3 G 1.5mm² VIRTUS-18K-ENKI 4 G 1.0mm² 3 G 2.5mm² VIRTUS-24K-ENKI 4 G 1.0mm²...
- Page 22 Câble de connexion Modèle VIRTUS-9K-ENKI Unité extérieure VIRTUS-12K-ENKI Unité intérieure VIRTUS-18K-ENKI Câble d'alimentation VIRTUS-24K-ENKI Câble de connexion Unité intérieure Modèle VIRTUS-9+12K-ENKI Unité Câble de connexion intérieure Câble d'alimentation MESSAGES D'ERREUR Nombre de flash du LED de la Description du défaut Analyse et Diagnostic façade...
