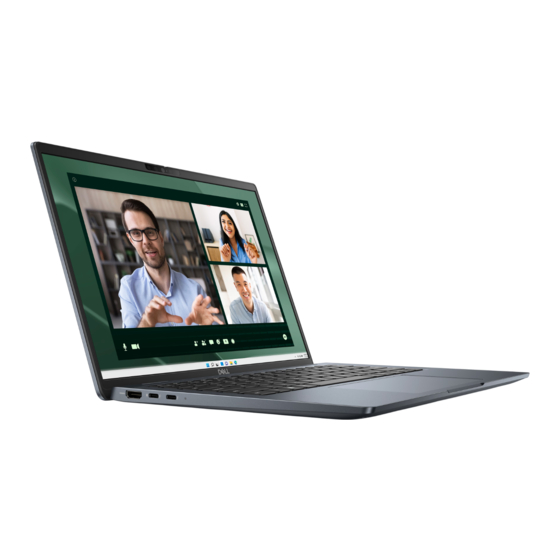

Page 1 Latitude 7450 Manuel du propriétaire Modèle réglementaire: P174G/P174G/P175G/P176G Type réglementaire: P174G001/P174G002/P175G002/P176G002 Mars 2024 Rév. A00...
Page 2 Un AVERTISSEMENT signale un risque d’endommagement du matériel, de blessure corporelle, voire de décès. © 2024 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
Page 3 Haut......................................11 Dessous....................................12 Étiquette de service................................12 Modes....................................13 Voyant d’état et de niveau de charge de la batterie......................17 Chapitre 3: Configurez votre Latitude 7450..................18 Chapitre 4: Caractéristiques de l’ordinateur Latitude 7450............... 20 Dimensions et poids................................20 Processeur................................... 20 Chipset....................................21 Système d’exploitation................................
Page 4 Chapitre 5: Intervention à l’intérieur de votre ordinateur..............37 Consignes de sécurité................................. 37 Avant d’intervenir à l’intérieur de votre ordinateur....................37 Instructions relatives à la sécurité..........................38 Protection contre les décharges électrostatiques....................39 Kit d’entretien sur le terrain contre les décharges électrostatiques............... 39 Transport des composants sensibles..........................
Page 5 Retrait du dissipateur de chaleur avec ventilateur....................76 Installation du dissipateur de chaleur avec ventilateur....................77 Assemblage d’écran................................78 Retrait de l’assemblage d’écran........................... 78 Installation de l’assemblage d’écran..........................81 Lecteur de carte à puce..............................84 Retrait du lecteur de carte à puce..........................84 Installation du lecteur de carte à...
Page 6 Chapitre 11: Dépannage.........................141 Manipulation des batteries lithium-ion rechargeables gonflées..................141 Identifiez le numéro de série ou le code de service express de votre ordinateur Dell..........141 Diagnostics Dell SupportAssist de vérification des performances système avant démarrage........ 142 Exécution de la vérification des performances système avant démarrage SupportAssist.........142 Auto-test intégré...
Page 7 étapes appropriées au remplacement du matériel et présente également le BIOS, les fonctionnalités et les précautions de sécurité du système. Pour contacter Dell en cas de problème avec cette documentation de référence, veuillez envoyer un mail à Educate@dell.com. Introduction...
Page 8 Vues de l’ordinateur Latitude 7450 Droite Figure 1. Vue de droite 1. Logement nanoSIM (en option) Insérez une carte nano-SIM pour vous connecter à un réseau haut débit mobile. REMARQUE : La disponibilité du logement de carte nano-SIM dépend de la région et de la configuration commandée. 2.
Page 9 Fournit des débits de transfert de données allant jusqu’à 40 Gbit/s pour les ports USB 4 et Thunderbolt 4. REMARQUE : Vous pouvez connecter une station d’accueil Dell à l’un des ports Thunderbolt 4. Pour plus d’informations, consultez l’article de la base de connaissances sur www.dell.com/support.
Page 10 Avant Figure 3. Image : vue avant 1. Webcam infrarouge (en option) Renforce la sécurité en cas de couplage avec Windows Hello pour l’authentification par reconnaissance faciale. 2. LED infrarouge Émet des rayons infrarouges, permettant à la webcam infrarouge de percevoir et suivre les mouvements. 3.
Page 11 Haut Figure 4. Image : vue du dessus 1. Double microphone Fournit une entrée audio numérique pour l’enregistrement audio et les appels vocaux. 2. Obturateur de la caméra Faites glisser l’obturateur de confidentialité vers la gauche pour accéder à l’objectif de la webcam. 3.
Page 12 Étiquette de service L’étiquette de service est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d’identifier les composants matériels de votre ordinateur et d’accéder aux informations de garantie.
Page 13 Figure 6. Image : emplacement de l’étiquette de service Modes Les modes suivants s’appliquent à vos ordinateurs 2-en-1. Vues de l’ordinateur Latitude 7450...
Page 14 Ordinateur portable Figure 7. Image : mode ordinateur portable Vues de l’ordinateur Latitude 7450...
Page 15 Tablette Figure 8. Image : mode tablette Vues de l’ordinateur Latitude 7450...
Page 16 Socle Figure 9. Image : mode socle Vues de l’ordinateur Latitude 7450...
Page 17 Tente Figure 10. Image : mode tente Voyant d’état et de niveau de charge de la batterie Le tableau suivant répertorie les comportements du voyant d’état et de niveau de charge de la batterie de votre ordinateur Latitude 7450. Tableau 1. Comportement du voyant d’état et de niveau de charge de la batterie Source d’alimentation Comportement du voyant État d’alimentation du...
Page 18 Ubuntu, consultez l’article de la base de connaissances sur www.dell.com/support. Pour Windows : Suivez les instructions qui s’affichent à l’écran pour terminer la configuration. Lors de la configuration, Dell Technologies recommande les étapes suivantes : ● Connectez-vous à un réseau pour obtenir les mises à jour Windows.
Page 19 SupportAssist détecte de manière proactive et prédictive les problèmes matériels et logiciels sur votre ordinateur et automatise le support technique Dell. Il gère les problèmes de performances et de stabilisation, cible les menaces de sécurité, surveille et détecte les problèmes liés au matériel. Pour plus d’informations, reportez-vous au Guide de l’utilisateur de SupportAssist for Home PCs disponible à...
Page 20 Caractéristiques de l’ordinateur Latitude 7450 Dimensions et poids Le tableau suivant répertorie la hauteur, la largeur, la profondeur et le poids de votre ordinateur Latitude 7450. Tableau 4. Dimensions et poids Description Ordinateur portable standard 2-en-1 Ordinateur portable Ultralight Hauteur : Hauteur à l’avant 17,10 mm (0,67 pouce) 17,15 mm (0,68 pouce) 17,10 mm (0,67 pouce)
Page 21 Tableau 5. Processeur (suite) Description Option un Option deux Option trois Option quatre Option cinq Option six Fréquence de 1,7 GHz 1,3 GHz 1,6 GHz 1,7 GHz 1,4 GHz 1,7 GHz base de cœurs de performances Fréquence turbo 4,6 GHz 4,3 GHz 4,4 GHz 4,8 GHz 5,0 GHz 4,9 GHz maximale de cœurs de performances Fréquence de 1,2 GHz 0,8 GHz...
Page 22 ● Un logement de carte M.2 2230 pour disque SSD ● Un logement M.2 3042 pour carte WWAN (en option) REMARQUE : Pour en savoir plus sur les caractéristiques des différents types de cartes M.2, consultez l’article de la base de connaissances à l’adresse www.dell.com/support. Caractéristiques de l’ordinateur Latitude 7450...
Page 23 Module sans fil Le tableau suivant répertorie les caractéristiques techniques du module WLAN (réseau local sans fil) pris en charge par l’ordinateur Latitude 7450. Tableau 10. Caractéristiques du module sans fil Description Valeurs Numéro de modèle Intel BE200 (intégré à la carte système) Taux de transfert 5 760 Mbit/s Bandes de fréquence prises en charge 2,4 GHz/5 GHz/6 GHz...
Page 24 REMARQUE : Pour obtenir des instructions sur la façon de trouver le numéro IMEI (International Mobile Station Equipment Identity) de votre ordinateur, consultez l’article de la base de connaissances sur www.dell.com/support. Audio Le tableau suivant répertorie les caractéristiques audio de votre ordinateur Latitude 7450.
Page 25 Tableau 12. Caractéristiques audio (suite) Description Valeurs Puissance moyenne des haut-parleurs Puissance maximale des haut-parleurs 2,5 W Sortie du caisson de graves Non pris en charge Microphone Module de caméra au-dessus de l’écran LCD Stockage Cette section répertorie les options de stockage sur votre ordinateur Latitude 7450. Votre ordinateur prend en charge les configurations de stockage suivantes : ●...
Page 26 Si Copilot dans Windows n’est pas disponible sur votre ordinateur, la clé Copilot lance Windows Search. Pour en savoir plus sur Copilot dans Windows, consultez l’article de la base de connaissances sur www.dell.com/support. Caméra Le tableau suivant répertorie les caractéristiques de la caméra de votre ordinateur Latitude 7450.
Page 27 ○ Icône blanche : le microphone est activé. ○ Icône rouge : le microphone est désactivé. Applications requises pour les commandes de collaboration ● Dell Optimizer version 4.2.0.0 et ultérieures ● Zoom Client version 5.9.3 et ultérieures ● Teams pour le travail ou l’école (bureau Windows) version 1.6.00.24078 et ultérieures...
Page 28 Pour profiter de la fonctionnalité de commandes du pavé tactile pour la collaboration (CTP) de votre clavier, assurez-vous que les dernières versions de l’application Dell Optimizer, de Zoom ou de Teams pour le travail ou l’école sont installées sur votre ordinateur. Dell Optimizer offre une installation modulaire qui vous permet de sélectionner les modules que vous souhaitez installer.
Page 29 Tableau 18. Caractéristiques de l’adaptateur secteur (suite) Description Option un Option deux Option trois PRÉCAUTION : Les plages de température de fonctionnement et de stockage peuvent différer d’un composant à l’autre. Le fonctionnement ou le stockage de l’appareil en dehors de ces plages pourrait avoir un impact sur les performances de composants spécifiques.
Page 30 PRÉCAUTION : Dell vous recommande de charger régulièrement la batterie pour une consommation électrique optimale. Si la batterie est complètement déchargée, branchez l’adaptateur secteur et allumez puis redémarrez votre ordinateur afin de réduire la consommation électrique.
Page 31 Tableau 20. Caractéristiques de l’écran Description Option un Option deux Option trois Option quatre Option cinq Type d’écran FHD+ FHD+ Full High Definition Full High Definition Pl Quad High Definiti (Full High Definitio (Full High Definition Pl Plus (FHD+) us (FHD+) ultralight, on Plus (QHD+), n Plus) 2-en-1 us), consommation très faible très faible standard consommation consommation (Super Low Power, (Super Low Power SLP), faible émission , SLP), faible...
Page 32 Tableau 20. Caractéristiques de l’écran (suite) Description Option un Option deux Option trois Option quatre Option cinq Finition Antireflet et Antiéblouissement Antiéblouissement Antiéblouissement Antiéblouissement antiéblouissement et antisalissure finition brillante Options tactiles Couleur 16,2 M 16,2 M 16,7 M 16,7 M 16,2 M Type de panneau 6 bit + FRC 6 bit + FRC True 8 bits True 8 bits...
Page 33 Tableau 23. Processeur graphique - intégré Contrôleur Taille de mémoire Processeur Graphiques Intel® Arc™ Mémoire système partagée Pour les processeurs Intel Core H. Nécessite une mémoire 128 bits (bicanale) avec un minimum de 16 Go de mémoire) Carte graphique Intel Mémoire système partagée Intel Core Ultra 5/7 Matrice de support de l’affichage multiple Le tableau suivant répertorie la matrice de support de l’affichage multiple pour votre ordinateur Latitude 7450.
Page 34 Prise en charge de Dell ControlVault Connexion de l’appareil à Dell ControlVault à des fins d’utilisation et de traitement Conformité FIDO2 Le lecteur de carte à puce Dell ControlVault 3 est conforme au standard FIDO REMARQUE : Les cartes de proximité 125 kHz ne sont pas prises en charge.
Page 35 Le tableau suivant répertorie les caractéristiques du lecteur de carte à puce avec contact de votre Latitude 7450. Tableau 28. Caractéristiques du lecteur de carte à puce avec contact Titre Description Lecteur de carte à puce Dell ControlVault 3 Prise en charge de carte Lecteur capable de lire une carte à puce Classe A ISO 7816-3 sous tension 5 V Prise en charge de carte Lecteur capable de lire une carte à...
Page 36 * Mesurées à l’aide d’un spectre de vibrations aléatoire simulant l’environnement utilisateur. † Mesuré à l’aide d’une impulsion semi-sinusoïdale de 2 ms. Stratégie de support Dell Pour plus d’informations sur la stratégie de support Dell, consultez l’article de la base de connaissances sur www.dell.com/support. Caractéristiques de l’ordinateur Latitude 7450...
Page 37 N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe d’assistance technique Dell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou à l’adresse www.dell.com/...
Page 38 Alimentation de secours Les produits Dell avec alimentation de secours doivent être débranchés avant d’en ouvrir le boîtier. Les systèmes qui intègrent une alimentation de secours restent alimentés lorsqu’ils sont éteints. L’alimentation interne permet de mettre l’ordinateur sous tension (Wake-on-LAN) et de le basculer en mode veille à...
Page 39 électrostatiques est une préoccupation croissante. Suite à la plus grande densité de semi-conducteurs dans les produits Dell les plus récents, ils sont dorénavant plus sensibles aux décharges électrostatiques que tout autre précédent produit Dell. Pour cette raison, certaines méthodes de manipulation de pièces approuvées précédemment ne sont plus applicables.
Page 40 ● Transport des composants sensibles : pour transporter des composants sensibles aux décharges électrostatiques, tels que les pièces de rechange ou les pièces à retourner à Dell, il est essentiel de les insérer dans des sachets antistatiques pour assurer la sécurité du transport.
Page 41 Étapes 1. Remettez en place toutes les vis et assurez-vous qu’elles sont toutes bien fixées à l’intérieur de l’ordinateur. 2. Branchez les dispositifs externes, les périphériques et les câbles que vous avez retirés avant d’intervenir sur votre ordinateur. 3. Remettez en place les cartes mémoire, les disques et tout autre composant que vous avez retiré avant d’intervenir sur votre ordinateur.
Page 42 Tableau 30. Liste des vis (suite) Composant Type de vis Quantité Image de vis Dissipateur de chaleur Vis imperdable Support du plateau de carte SIM M2x2 Module d’antenne WLAN M1,6x2,5 Capot de protection du M2x2 disque WWAN Charnières de l’écran M2,5x5 Support de câble d’écran M2x2 Support du plateau de carte SIM M2x2...
Page 43 Figure 12. Principaux composants du modèle Latitude 7450 1. Cache de fond 2. Batterie 3. Antenne 4. Support 5. Pile bouton 6. Protection de disque SSD 7. Disque SSD 8. Carte système 9. Haut-parleur 10. Lecteur de carte à puce 11. Assemblage du repose-poignets et du clavier Intervention à...
Page 44 22. Plateau de carte SIM REMARQUE : Dell fournit la liste des composants et leurs numéros de référence pour la configuration d’origine achetée. Ces pièces sont disponibles en fonction des garanties achetées par le client. Contactez votre agent commercial Dell pour connaître les options d’achat.
Page 45 Retrait et installation de composants remplaçables par le client (CRU) Les composants remplaçables dans ce chapitre sont des composants remplaçables par le client (CRU). PRÉCAUTION : Les clients ne peuvent remplacer que les composants remplaçables par l’utilisateur (CRU), en respectant les consignes de sécurité et les procédures de remplacement. REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur.
Page 46 Figure 13. Retrait du plateau de carte SIM Étapes 1. Insérez une aiguille dans le trou du plateau de carte nano-SIM et poussez-la vers l’intérieur jusqu’à ce que le plateau soit libéré. 2. Faites glisser le plateau de carte nano-SIM hors du logement sur l’ordinateur. 3.
Page 47 Figure 14. Retrait de la carte fille d’E/S Installation du plateau de carte nanoSIM Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du plateau de carte nano-SIM et fournissent une représentation visuelle de la procédure d’installation.
Page 48 Figure 15. Installation du plateau de la carte SIM Étapes 1. Insérez une aiguille dans le trou du plateau de carte nano-SIM et poussez-la vers l’intérieur jusqu’à ce que le plateau soit libéré. 2. Faites glisser le plateau de carte nano-SIM hors du logement sur l’ordinateur. 3.
Page 49 À propos de cette tâche Les images suivantes indiquent l’emplacement du cache de fond et fournissent une représentation visuelle de la procédure de retrait. Figure 16. Retrait du cache de fond Retrait et installation de composants remplaçables par le client (CRU)
Page 50 Figure 17. Retrait du cache de fond Figure 18. Retrait du cache de fond Étapes 1. Desserrez les huit vis imperdables qui fixent le cache de fond de l’ordinateur à l’assemblage de repose-poignets et de clavier. 2. À l’aide d’une pointe en plastique, faites levier pour ouvrir le cache de fond en commençant par les encoches situées dans les retraits en forme de U sur le bord supérieur du cache de fond, près des charnières.
Page 51 Installation du cache de fond Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du cache de fond et fournissent une représentation visuelle de la procédure d’installation. Figure 19.
Page 52 Figure 21. Installation du cache de fond Étapes 1. Placez le cache de fond sur le dessus de l’assemblage du repose-poignets et du clavier. 2. Alignez les trous de vis du cache de fond avec ceux de l’assemblage du repose-poignets et du clavier, puis encliquetez le cache de fond.
Page 53 2. Retirez le cache de fond. À propos de cette tâche REMARQUE : La carte M.2 installée sur votre ordinateur dépend de la configuration commandée. Configurations de cartes prises en charge sur le logement de carte M.2 : ● Disque SSD M.2 2230 L’image suivante indique l’emplacement du disque SSD M.2 2230 et fournit une représentation visuelle de la procédure de retrait.
Page 54 3. Assurez-vous que le périphérique de stockage est installé correctement : a. Allumez ou redémarrez votre ordinateur. b. Appuyez sur la touche « F2 » lorsque le logo Dell s’affiche à l’écran pour accéder au programme de configuration de l’ordinateur (BIOS). REMARQUE : La liste des appareils de stockage est affichée dans Informations système dans le groupe Général.
Page 55 2. Retirez le cache de fond. À propos de cette tâche REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs expédiés avec une carte WWAN 4G installée. REMARQUE : Lors de la réinstallation du capot de protection de la carte WWAN, assurez-vous qu’il soit inséré dans les clips situés sur la carte fille d’E/S.
Page 56 Figure 25. Installation de la carte WWAN 4G Étapes 1. Alignez l’encoche de la carte WWAN 4G avec la languette du logement de carte M.2 situé sur la carte fille d’E/S. 2. Faites glisser la carte WWAN 4G fermement dans le logement de carte M.2 situé sur la carte fille d’E/S. 3.
Page 57 Figure 26. Retrait de la carte WWAN 5G Étapes 1. Faites levier sur le capot de protection WWAN à partir de son côté supérieur gauche et retirez-le de l’ordinateur. 2. Soulevez le support de la carte WWAN 5G hors de la carte fille d’E/S. 3.
Page 58 À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte WWAN 5G et fournissent une représentation visuelle de la procédure d’installation. Figure 27. Installation de la carte WWAN 5G Étapes 1. Alignez l’encoche de la carte WWAN 5G avec la languette du logement de carte M.2 situé sur la carte fille d’E/S. 2.
Page 59 Figure 28. Installation de la carte WWAN 5G REMARQUE : Pour obtenir des instructions sur la façon de trouver le numéro IMEI (International Mobile Station Equipment Identity) de votre ordinateur, consultez l’article de la base de connaissances sur www.dell.com/support. Étapes suivantes 1. Installez le cache de fond.
Page 60 Figure 29. Retrait des haut-parleurs pour l’ultralight Figure 30. Retrait des haut-parleurs pour l’ultralight Étapes 1. Retirez les câbles d’antenne du guide d’acheminement. 2. Débranchez le câble des haut-parleurs du connecteur situé sur la carte fille d’E/S. 3. Décollez le ruban adhésif qui fixe le câble des haut-parleurs à l’assemblage du repose-poignets et du clavier. 4.
Page 61 Installation des haut-parleurs pour l’ultralight Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement des haut-parleurs et fournit une représentation visuelle de la procédure d’installation. Figure 31.
Page 62 2. À l’aide des embouts d’alignement et des passe-câbles en caoutchouc, placez les haut-parleurs dans les logements situés sur l’assemblage du repose-poignets et du clavier. REMARQUE : Si les passe-câbles en caoutchouc sont poussés vers l’extérieur lors du retrait des haut-parleurs, assurez-vous de les réinsérer avant de réinstaller les haut-parleurs.
Page 63 Installation des haut-parleurs pour standard Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement des haut-parleurs et fournit une représentation visuelle de la procédure d’installation. Figure 34.
Page 64 Pile bouton Retrait de la pile bouton Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. PRÉCAUTION : Le retrait de la pile bouton réinitialise les paramètres du système BIOS aux valeurs d’usine. Avant de retirer la pile bouton, il est recommandé...
Page 65 Figure 36. Installation de la pile bouton Étapes 1. Placez la pile bouton dans son logement sur la carte système. 2. Refaites passer le câble de la pile bouton dans le guide d’acheminement situé sur la carte système. 3. Branchez le câble de la pile bouton sur le connecteur situé sur la carte système. Étapes suivantes 1.
Page 66 Pour éviter d’endommager le composant ou de perdre des données, assurez-vous que le remplacement des composants remplaçables sur site (FRU) est assuré par un technicien de maintenance agréé. PRÉCAUTION : Dell Technologies recommande que cet ensemble de réparations, si nécessaire, soit effectué par des experts techniques formés en réparation. PRÉCAUTION : Pour rappel, votre garantie ne couvre pas les dommages susceptibles de se produire lors de réparations...
Page 67 Retrait de la batterie à 2 cellules PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le cache de fond.
Page 68 5. Poussez délicatement la plaque de recouvrement de la batterie vers le bas pour la retirer de la batterie à 2 cellules. REMARQUE : Pour les modèles expédiés avec une batterie à 2 cellules, poussez vers le bas pour retirer la cellule factice de la batterie, puis inversez le processus pour installer la cellule factice sur la batterie de rechange.
Page 69 Figure 39. Installation de la batterie à 2 cellules Étapes 1. Poussez délicatement la plaque de recouvrement de la batterie vers le haut pour la fixer à la batterie à 2 cellules. 2. Placez la batterie à 2 cellules et son câble sur l’assemblage du repose-poignets et du clavier. 3.
Page 70 Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le cache de fond. À propos de cette tâche L’image suivante indique l’emplacement de la batterie à 3 cellules et fournit une représentation visuelle de la procédure de retrait. Figure 40.
Page 71 Figure 41. Retrait de la batterie à 3 cellules Étapes 1. Déconnectez le câble de la batterie du connecteur sur la carte système s’il n’a pas déjà été débranché. 2. Desserrez les quatre vis imperdables qui fixent la batterie à 3 cellules à l’assemblage du repose-poignets et du clavier. 3.
Page 72 Figure 42. Installation de la batterie à 3 cellules Figure 43. Installation de la batterie à 3 cellules Retrait et installation des unités remplaçables sur site (FRU)
Page 73 Étapes 1. Placez la batterie à 3 cellules et son câble sur l’assemblage du repose-poignets et du clavier. 2. Collez le ruban adhésif pour fixer le câble de la batterie à cette dernière. 3. Alignez les trous de vis de la batterie à 3 cellules avec ceux de l’assemblage du repose-poignets et du clavier. 4.
Page 74 Figure 44. Retrait du câble de la batterie Étapes 1. Retournez la batterie et retirez le câble de la batterie des guides d’acheminement situés sur la batterie. 2. Débranchez le câble de la batterie de son connecteur sur la batterie. 3.
Page 75 Figure 45. Installation du câble de la batterie Étapes 1. Connectez le câble de batterie au connecteur situé sur la batterie. 2. Faites passer le câble de la batterie par les guides de routage situés sur la batterie. Étapes suivantes 1.
Page 76 Dissipateur de chaleur avec ventilateur Retrait du dissipateur de chaleur avec ventilateur PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
Page 77 Installation du dissipateur de chaleur avec ventilateur PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche REMARQUE : Si vous remplacez la carte système ou le dissipateur de chaleur, utilisez la graisse thermique fournie dans le kit pour garantir la conductivité...
Page 78 Assemblage d’écran Retrait de l’assemblage d’écran PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le cache de fond.
Page 79 Figure 49. Retrait de l’assemblage d’écran Figure 50. Retrait de l’assemblage d’écran Étapes 1. Retirez la vis unique (M2x2) qui fixe le support de câble d’antenne Darwin sur la carte système. REMARQUE : Les étapes 1 à 4 ne s’appliquent qu’aux ordinateurs expédiés avec une antenne WWAN installée dans l’assemblage d’écran.
Page 80 9. Soulevez doucement l’assemblage de base en l’inclinant. 10. Soulevez l’assemblage de base pour le retirer de l’assemblage d’écran. REMARQUE : L’assemblage d’écran est un assemblage HUD (Hinge Up Design) qui ne peut pas être démonté une fois retiré du boîtier inférieur.
Page 81 Figure 52. Assemblage d’écran avec câbles d’antenne WWAN Installation de l’assemblage d’écran PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À...
Page 82 Figure 53. Installation de l’assemblage d’écran Retrait et installation des unités remplaçables sur site (FRU)
Page 83 Figure 54. Installation de l’assemblage d’écran Figure 55. Installation de l’assemblage d’écran Étapes 1. Placez l’ensemble écran sur une surface plane. 2. Faites glisser l’assemblage de base en l’inclinant et appuyez délicatement sur les charnières pour aligner les trous de vis sur les charnières d’écran avec ceux de la carte système.
Page 84 9. Branchez les deux câbles d’antenne Darwin des connecteurs respectifs sur la carte fille d’E/S. 10. Alignez et placez le support du câble d’antenne Darwin situé sur la carte système. 11. Remettez en place la vis unique (M2x2) qui fixe le support du câble d’antenne Darwin à la carte système. REMARQUE : Les étapes 8 à 11 ne s’appliquent qu’aux ordinateurs expédiés avec une antenne WWAN installée dans l’assemblage d’écran.
Page 85 Figure 56. Retrait du lecteur de carte à puce Étapes 1. Ouvrez le loquet et débranchez le câble plat flexible du ClickPad, le circuit imprimé flexible du rétroéclairage du clavier et le circuit imprimé flexible du clavier du connecteur situé sur le ClickPad. 2.
Page 86 Les images suivantes indiquent l’emplacement du lecteur de carte à puce et fournissent une représentation visuelle de la procédure d’installation. Figure 57. Installation du lecteur de carte à puce Étapes 1. Alignez et positionnez le lecteur de carte à puce sur l’assemblage du repose-poignets et du clavier. 2.
Page 87 Carte système Retrait de la carte système PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2.
Page 88 Figure 59. Retrait de la carte système Retrait et installation des unités remplaçables sur site (FRU)
Page 89 Figure 60. Retrait de la carte système Étapes 1. Retirez les six vis (M2x4) qui fixent la carte du connecteur pont de la carte fille d’E/S. 2. Retirez la vis unique (M2x2) qui fixe le support du module WLAN. 3. Retirez les deux vis (M2x2) qui fixent le support de câble d’écran sur la carte système. 4.
Page 90 REMARQUE : Lors du remplacement de la carte système pour les modèles, l’autocollant de l’absorbeur du processeur (côté supérieur) et l’absorbeur du support du processeur (côté inférieur) doivent être décollés et transférés sur la carte système de rechange. Figure 61. Absorbeur du processeur Figure 62.
Page 91 REMARQUE : Lors du remplacement de la carte système, l’autocollant de l’absorbeur du processeur collé sur la carte système doit être décollé et transféré sur la carte système de rechange. Figure 63. Légendes de la carte système 1. Carte WWAN 2. Connecteur LCD 3.
Page 92 Figure 64. Installation de la carte système Retrait et installation des unités remplaçables sur site (FRU)
Page 93 Figure 65. Installation de la carte système Étapes 1. Placez la carte système dans le logement correspondant situé sur l’assemblage du repose-poignets et du clavier. REMARQUE : Transférez les absorbeurs WLAN réutilisables sur la nouvelle carte système lors du remplacement de la carte système.
Page 94 4. Installez le cache de fond. 5. Suivez la procédure décrite dans la section après une intervention à l’intérieur de votre ordinateur. Module d’antenne WLAN Retrait du module d’antenne WLAN PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.
Page 95 Figure 66. Retrait du module d’antenne WLAN Retrait et installation des unités remplaçables sur site (FRU)
Page 96 Figure 67. Retrait du module d’antenne WLAN Étapes 1. Pour les ordinateurs expédiés avec des antennes WWAN, retirez la vis unique (M2x2) qui fixe le support du câble d’antenne Darwin à la carte système. 2. Retirez le support de câble d’antenne Darwin de la carte système. 3.
Page 97 À propos de cette tâche Les images suivantes indiquent l’emplacement du module d’antenne WLAN et fournissent une représentation visuelle de la procédure d’installation. Figure 68. Installation du module d’antenne WLAN Retrait et installation des unités remplaçables sur site (FRU)
Page 98 Figure 69. Installation du module d’antenne WLAN Étapes 1. Faites glisser le module d’antenne WLAN pour le replacer dans son logement situé sur la carte système. 2. Acheminez les câbles d’antenne WLAN dans leurs guides d’acheminement situés sur la carte système. 3. Remettez en place les quatre vis (M1.6x2.5) qui fixent le support du module d’antenne WLAN à la carte système. 4.
Page 99 2. Installez le dissipateur de chaleur. 3. Installez la carte WWAN. 4. Installez le disque SSD M.2. 5. Installez le cache de fond. 6. Suivez la procédure décrite dans la section après une intervention à l’intérieur de votre ordinateur. Carte fille d’E/S Retrait de la carte fille d’E/S PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.
Page 100 Figure 71. Retrait de la carte fille d’E/S Étapes 1. Retirez la vis unique (M2x2) qui fixe le support d’extension de la carte WWAN 4G à l’assemblage du repose-poignets et du clavier pour les modèles expédiés avec une carte WWAN 4G. 2. Retirez le support de la carte WWAN 4G de l’ordinateur pour les modèles expédiés avec une carte WWAN 4G. 3.
Page 101 L’autocollant du tampon thermique collé sur le compartiment de la carte WWAN doit être décollé et transféré sur la carte fille d’E/S de rechange. Figure 72. Latitude 7450 portable, configuration WWAN 4G (autocollant de joint) Figure 73. Latitude 7450 2-en-1, configuration WWAN 4G (autocollant de joint)
Page 102 Figure 74. Latitude 7450, configuration WWAN 5G (autocollant de tampon thermique) Installation de la carte fille d’E/S PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.
Page 103 Figure 75. Installation de la carte fille d’E/S Étapes 1. Collez le tampon thermique WWAN qui est fixé au compartiment de la carte WWAN et déplacez-le vers la nouvelle carte fille d’E/S si vous remplacez la carte fille d’E/S pour les modèles qui sont expédiés avec une carte WWAN 5G. 2.
Page 104 9. Remettez en place le support du lecteur d’empreintes digitales de l’ordinateur pour les modèles expédiés avec un lecteur d’empreintes digitales. 10. Retirez la vis unique (M2x2) qui fixe le support du lecteur d’empreintes digitales à l’assemblage du repose-poignets et du clavier. 11.
Page 105 Figure 76. Retrait du bouton d’alimentation avec lecteur d’empreintes digitales (en option) Étapes 1. Retirez les deux vis (M1,6x1,7) qui fixent le bouton d’alimentation à l’assemblage du repose-poignets et du clavier. 2. Décollez les circuits imprimés flexibles du lecteur d’empreintes digitales du connecteur situé sur l’assemblage du repose-poignets et du clavier.
Page 106 Figure 77. Installation du bouton d’alimentation avec lecteur d’empreintes digitales (en option) Étapes 1. Placez le bouton d’alimentation dans son logement sur l’assemblage du repose-poignets et du clavier. 2. Collez les circuits imprimés flexibles du lecteur d’empreintes digitales au connecteur situé sur l’assemblage du repose-poignets et du clavier.
Page 107 3. Retirez le disque SSD. 4. Retirez la carte WWAN. REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs expédiés avec une carte WWAN installée. 5. Retirez la batterie à 2 cellules ou la batterie à 3 cellules, selon le cas. 6. Retirez le dissipateur de chaleur.
Page 108 1. Décollez le câble plat flexible de la carte fille USH de l’arrière du clavier. Pour le modèle Latitude 7450 : lorsque vous retirez le clavier de son support, décollez d’abord le ruban adhésif en mylar du support du côté inférieur du clavier.
Page 109 3. Retirez les dix-neuf(M1,6x1,7) et les six vis (M1,6x1,4) qui fixent l’assemblage du clavier à l’ordinateur. 4. Soulevez délicatement l’assemblage de clavier pour le retirer de l’ordinateur. 5. Retirez les deux vis (M1.6x1.7) qui fixent le clavier à sa plaque de support. 6.
Page 110 Figure 81. Installation du clavier Retrait et installation des unités remplaçables sur site (FRU)
Page 111 Figure 82. Installation du clavier Étapes 1. Alignez les trous de vis du clavier avec ceux de la plaque de support du clavier et placez le clavier sur sa plaque de support. 2. Remettez en place les deux vis (M1,6x1,7) qui fixent le clavier à sa plaque de support. 3.
Page 112 Figure 83. Installation du ruban en mylar du clavier Étapes suivantes 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Installez la carte système. 3. Installez le bouton d’alimentation. 4. Installez la carte fille d’E/S.
Page 113 8. Retirez l’assemblage d’écran. 9. Retirez les haut-parleurs. 10. Retirez la carte système. 11. Retirez la carte fille d’E/S. 12. Retirez le bouton d’alimentation. 13. Retirez le clavier. REMARQUE : Lors du retrait de la carte système pour remplacer d’autres pièces ou y accéder, il est possible de retirer et d’installer la carte système en même temps que le dissipateur de chaleur inclus afin de simplifier la procédure tout en préservant la liaison thermique entre la carte système et le dissipateur de chaleur.
Page 114 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage de repose-poignets et montrent la procédure d’installation. Figure 85. Installation de l’assemblage du repose-poignets Étapes 1.
Page 115 Carte graphique Tableau 32. Caractéristiques de la carte graphique Intel Arc Caractéristiques de la carte graphique Intel Arc Valeurs Type de bus Carte graphique intégrée REMARQUE : La carte graphique Intel Arc utilise la mémoire de l’ordinateur comme mémoire vidéo. Type de mémoire Mémoire système partagée Niveau de la carte graphique i5/i7...
Page 116 Votre ordinateur Latitude 7450 prend en charge les systèmes d’exploitation suivants : ● Windows 11 22H2 ● Windows 11 23H2 ● Ubuntu Linux 22.04 LTS Pilotes et téléchargements Pour dépanner, télécharger ou installer des pilotes, il est recommandé de lire l’article de la base de connaissances Dell 000123347 intitulé « Forum aux questions Pilotes et téléchargements ». Logiciel...
Page 117 configuration du BIOS PRÉCAUTION : Sauf si vous êtes un utilisateur expert, ne modifiez pas les paramètres de configuration du BIOS. Certaines modifications peuvent empêcher l’ordinateur de fonctionner correctement. REMARQUE : Selon votre ordinateur et les appareils installés, les éléments répertoriés dans cette section n’apparaîtront pas forcément tels quels dans votre configuration.
Page 118 REMARQUE : Il est recommandé d’éteindre l’ordinateur s’il est sous tension. Le menu Démarrage ponctuel (F12) affiche les périphériques à partir desquels vous pouvez démarrer, ainsi que l’option de diagnostic. Les options du menu de démarrage sont les suivantes : ● Disque amovible (si disponible) ●...
Page 119 Tableau 35. Options de configuration du système : menu Présentation (suite) Présentation générale Version du BIOS Affiche le numéro de version du BIOS. Étiquette de service Affiche l’étiquette de service de l’ordinateur. Numéro d’inventaire Affiche le numéro d’inventaire de l’ordinateur. Date de fabrication Affiche la date de fabrication de l’ordinateur.
Page 120 Secure Boot peut être activé dans la configuration du BIOS ou à l’aide d’interfaces de gestion telles que Dell Command|Configure, mais ne peut être désactivé qu’à partir de la configuration du BIOS.
Page 121 Tableau 36. Options de configuration du système : menu Configuration du démarrage (suite) Configuration du démarrage Par défaut, le Mode déployé est sélectionné. REMARQUE : Le Mode déployé devrait être sélectionné pour le fonctionnement normal de Secure Boot. Gestion des clés experte Activer le mode personnalisé Permet de modifier les clés de sécurité...
Page 122 Stations d’accueil Type-C Remplacement par la station d’accueil Type-C Active ou désactive l’utilisation d’une station d’accueil Dell Dock USB-C pour fournir un flux de données quand les ports USB externes sont désactivés. Lorsque le remplacement par la station d’accueil USB-C est activé, le sous-menu Vidéo/ Audio/LAN est activé.
Page 123 Tableau 38. Options de configuration du système : menu Stockage (suite) Stockage Interface de stockage Affiche les informations des divers disques intégrés. Activation des ports Active ou désactive le disque SSD PCIe M.2. Par défaut, l’option Disque SSD PCIe M.2 est activée. Activer la création de rapports SMART Active ou désactive la création de rapports SMART.
Page 124 Lorsque l’option est activée, la connexion d’une station d’accueil Dell USB-C sort station d’accueil Dell USB-C l’ordinateur de l’état de veille, de veille prolongée ou hors tension. Par défaut, l’option Éveil système lors de la connexion à une station d’accueil Dell USB-C est activée. Bloquer la mise en veille Permet ou empêche l’ordinateur de passer en mode veille (S3) dans le système...
Page 125 PTT On (PTT activé) Active ou désactive l’option Intel PTT. Par défaut, l’option PTT activé est activée. Pour plus de sécurité, Dell Technologies recommande de maintenir l’option PTT activé activée. Dérivation de l’interface de présence physique L’option Dérivation PPI pour commandes d’effacement permet au système (PPI) pour les commandes d’effacement...
Page 126 Absolute Le logiciel Absolute fournit diverses solutions de cybersécurité, certaines nécessitant des logiciels préchargés sur les ordinateurs Dell et intégrés dans le BIOS. Pour utiliser ces fonctionnalités, vous devez activer le paramètre Absolute du BIOS et contacter Absolute pour la configuration et l’activation.
Page 127 BIOS. L’ordinateur ne redémarre pas tant que l’événement n’est pas effacé. Par défaut, l’option Détection des altérations du périphérique du firmware est définie sur Silencieux. Pour plus de sécurité, Dell Technologies recommande d’activer l’option Détection des altérations du périphérique du firmware activée. Effacer la détection d’altération des Vous permet d’effacer la fonctionnalité...
Page 128 ● Si les mots de passe de l’ordinateur et du disque dur sont définis sur la même valeur, le disque dur se déverrouille une fois le mot de passe de l’ordinateur correct saisi. Dell Technologies recommande d’utiliser un mot de passe de disque dur pour protéger les accès non autorisés aux données.
Page 129 (majuscules, minuscules, chiffres, caractères spéciaux). Dell Technologies recommande de définir la longueur minimale du mot de passe sur au moins huit caractères. Ignorer le mot de passe L’option Ignorer le mot de passe permet à...
Page 130 Par défaut, l’option Activer le verrouillage du mot de passe maître est désactivée. Dell ne recommande pas d’activer le Verrouillage du mot de passe maître, sauf si vous avez implémenté votre propre ordinateur de récupération de mot de passe.
Page 131 SupportAssist System Resolution, ainsi que pour l’outil de récupération du système d’exploitation Dell OS Recovery. Par défaut, la valeur Seuil de restauration automatique du système d’exploitation Dell est définie sur 2. Tableau 45. Options de configuration du système : menu Gestion des systèmes Gestion des systèmes Étiquette de service Affiche l’étiquette de service de l’ordinateur.
Page 132 Tableau 45. Options de configuration du système : menu Gestion des systèmes (suite) Gestion des systèmes Par défaut, l’option Heure du démarrage automatique est désactivée. Tableau 46. Options de configuration du système : menu Clavier Clavier Options de verrouillage des touches de Active ou désactive l’option de verrouillage des touches Fn. fonction Par défaut, l’option Fn Lock (Verrouillage Fn) est activée.
Page 133 Cette option n’est pas disponible lorsque le paramètre de virtualisation pour IOMMU est désactivé (VT-d/AMD Vi). Par défaut, l’option Activer le support DMA avant démarrage est activée. Pour plus de sécurité, Dell Technologies recommande de maintenir l’option Activer le support DMA avant démarrage activée. REMARQUE : Cette option est fournie uniquement à...
Page 134 Tableau 49. Options de configuration du système : menu Performances Performances Prise en charge multicœur Plusieurs cœurs Atom Permet de modifier le nombre de cœurs Atom disponibles pour le système d’exploitation. La valeur par défaut est définie sur le nombre maximal de cœurs. Par défaut, l’option Tous les cœurs est sélectionnée.
Page 135 Windows » pour télécharger la dernière version du fichier d’installation du BIOS. 2. Créez une clé USB de démarrage. Pour plus d’informations, consultez l’article de la base de connaissances sur www.dell.com/support. 3. Copiez le fichier d’installation du BIOS sur la clé USB de démarrage.
Page 136 ● Une clé USB utilisant le système de fichiers FAT32 (il est inutile que la clé soit de démarrage). ● Le fichier exécutable du BIOS que vous avez téléchargé à partir du site Web de support Dell et copié à la racine de la clé USB.
Page 137 Mot de passe système et de configuration Tableau 51. Mot de passe système et de configuration Type de mot de passe Description Mot de passe système Mot de passe que vous devez saisir pour ouvrir une session sur le système. Mot de passe de configuration Mot de passe que vous devez saisir pour accéder aux paramètres du BIOS de l’ordinateur et les changer.
Page 138 Effacer les mots de passe système et du BIOS (configuration système) À propos de cette tâche Pour effacer les mots de passe du système ou du BIOS, contactez le support technique Dell comme indiqué sur le site www.dell.com/ contactdell. REMARQUE : Pour en savoir plus sur la réinitialisation des mots de passe Windows ou d’application, consultez la documentation...
Page 139 Figure 86. Blocage du démarrage jusqu’à l’effacement Si l’option Bloquer le démarrage jusqu’à l’effacement est définie sur ACTIVÉ, alors vous devez sélectionner la Configuration du BIOS et effacer l’alerte d’intrusion afin de démarrer l’ordinateur normalement. Figure 87. Configuration du BIOS Lorsque l’option Bloquer le démarrage jusqu’à...
Page 140 Figure 88. Configuration du BIOS REMARQUE : Si l’option Continuer est sélectionnée, alors vous continuez de voir l’alerte chaque fois que l’ordinateur est mis sous tension jusqu’à ce que l’alerte soit effacée. Pour effacer l’alerte, sélectionnez ACTIVÉ dans le champ Effacer l’avertissement d’intrusion qui est situé dans le sous-menu Sécurité...
Page 141 Dell). cela doit être conforme aux réglementations en matière de transport. Les batteries gonflée qui ne sont pas couvertes par la garantie doivent être mises au rebut dans un centre de recyclage approuvé. Contactez le support produit Dell à l’adresse https://www.dell.com/support...
Page 142 Les diagnostics SupportAssist (également appelés diagnostics système) vérifient entièrement le matériel. Les diagnostics Dell SupportAssist de vérification des performances système avant démarrage sont intégrés au BIOS et démarrés par le BIOS en interne. Les diagnostics du système intégrés offrent des options pour des appareils ou groupes de d’appareils particuliers, vous permettant de :...
Page 143 Auto-test intégré (BIST) de l’écran LCD Les ordinateurs portables Dell disposent d’un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous rencontrez est un problème inhérent à l’écran LCD de l’ordinateur portable Dell ou à la carte vidéo (processeur graphique) et aux paramètres de l’ordinateur.
Page 144 8. À la fin de la dernière couleur unie (rouge), l’ordinateur s’arrête. REMARQUE : Les diagnostics avant démarrage de Dell SupportAssist commencent par le lancement d’un test BIST de l’écran LCD ; l’utilisateur doit alors intervenir pour confirmer le bon fonctionnement de l’écran LCD. Voyants de diagnostic du système Cette section répertorie les voyants de diagnostic du système de votre ordinateur Latitude 7450.
Page 145 Tableau 53. Voyants de diagnostic du système (suite) Séquence de clignotement Orange Blanc Description du problème Solution proposée Échec de la carte système ● Mettez à jour le BIOS avec (endommagement du BIOS ou la version la plus récente. erreur ROM inclus) ●...
Page 146 à son état d’origine. Vous pouvez également le télécharger à partir du site Web de support Dell pour dépanner et corriger votre ordinateur s’il ne parvient pas à démarrer à partir du système d’exploitation principal à cause de défaillances logicielles ou matérielles.
Page 147 Il est recommandé de créer un lecteur de récupération pour dépanner et résoudre les problèmes qui peuvent se produire avec Windows. Dell propose plusieurs options de restauration du système d’exploitation Windows sur votre ordinateur Dell. Pour en savoir plus, consultez page Options de récupération et de support de sauvegarde Dell pour Windows.
Page 148 8. Branchez l’adaptateur secteur à l’ordinateur. 9. Allumez votre ordinateur. REMARQUE : Pour en savoir plus sur la réinitialisation matérielle, consultez l’article de la base de connaissances sur www.dell.com/support. Dépannage...
Page 149 Obtenir de l’aide et contacter Dell Ressources d’aide en libre-service Vous pouvez obtenir des informations et de l’aide sur les produits et services Dell en utilisant ces ressources en libre-service : Tableau 54. Ressources d’aide en libre-service Ressources d’aide en libre-service Emplacement de la ressource Informations sur les produits et services Dell www.dell.com...
