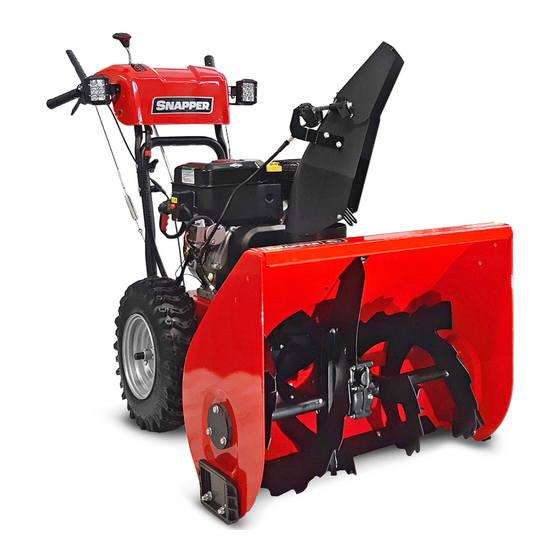

Fraise à Neige

Notice d'Utilisation

HT1528ES

1696925

Avertissement !

Lire et comprendre le présent manuel dans son intégralité

avant d'utiliser cette machine ou de procéder à son entretien

et à son contrôle.

Conserver ce manuel avec soin afin de pouvoir le consulter

pour l'utilisation, l'entretien, ou le contrôle de cette machine.
