IRT675
USER'S MANUAL
High Performance 50:1,

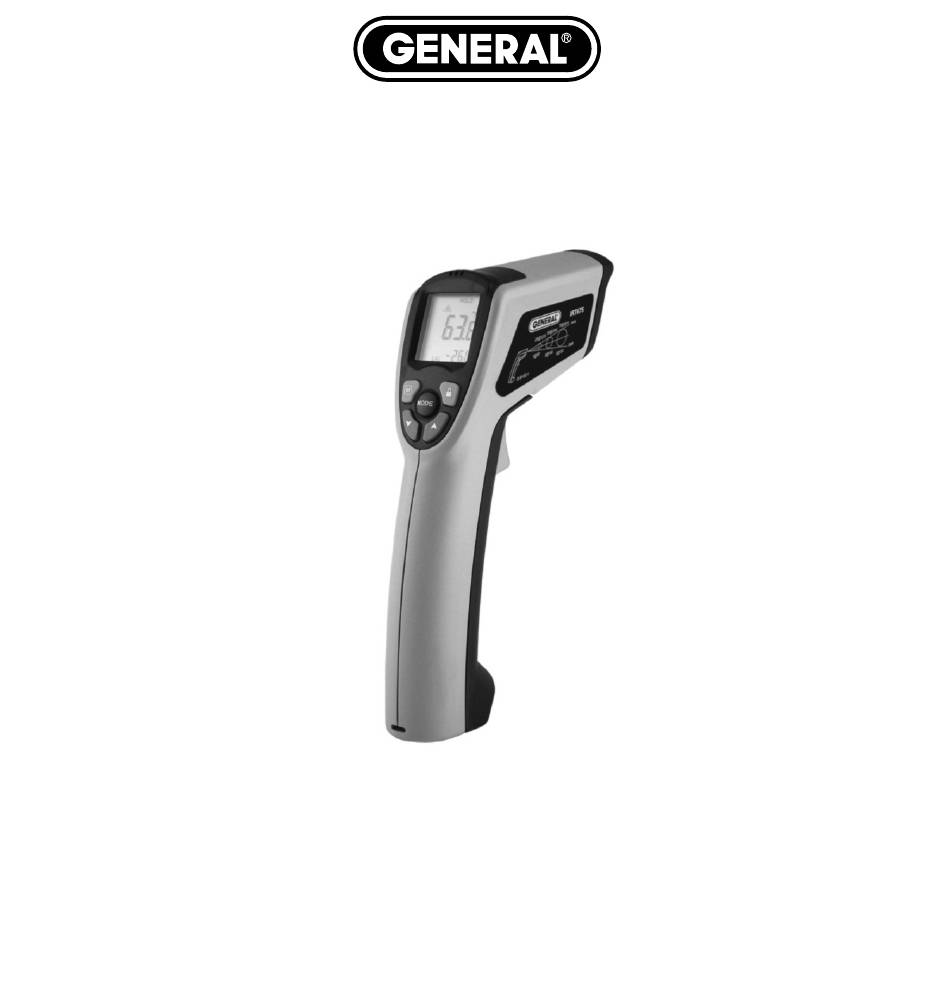

Ultra Wide-range Infrared Thermometer
INTRODUCTION:
Thank you for purchasing this Infrared Thermometer. This is a non-contact infrared temperature measuring instrument. To
measure a temperature, point the unit at the desired object, pull the measuring trigger and hold. Make sure the target area is
larger than the unit's spot size. For larger target objects, you must be within the target distance.
Publicité
Manuels Connexes pour General IRT675
Sommaire des Matières pour General IRT675
- Page 1 IRT675 USER’S MANUAL High Performance 50:1, Ultra Wide-range Infrared Thermometer INTRODUCTION: Thank you for purchasing this Infrared Thermometer. This is a non-contact infrared temperature measuring instrument. To measure a temperature, point the unit at the desired object, pull the measuring trigger and hold. Make sure the target area is...
- Page 2 Features include broad temperature and high DS ratio. This CAUTIONS! DO NOT submerge the unit in the water. allows the user to monitor the target from a long distance; far away from potential risk. This product is not designed for use in medical evaluations. The product can only be used to measure body temperature for reference.
- Page 3 SPECIFICATIONS: OPERATIONS OF INSTRUMENT Distance/Spot Ratio: 50:1 QUICK START: Temperature Range: -25.6° to 2372°F (-32° to 1300°C) To measure a temperature, point the unit at the target that you want to measure, pull the measuring trigger and hold. Accuracy: ±5°F (±3°C) within -25.6° to -4°F (-32° to -20°C) Be sure to consider the target area that is inside the angle ±3°F (±2°C) within -4°...
- Page 4 LCD AND CONTROL PANEL: OPERATION FUNCTIONS: To operate the advanced functions of the unit, press the MODE button to change the functions. The sequential operations and the corresponding explanations are shown in the following chart. OPERATION MODE • Scan and display the temperature during measurement •...
- Page 5 OPERATION REMARKS: TECHNIQUES OF INFRARED THERMOMETER: • Memory: Activate the record function by pushing the “M” FIELD OF VIEW (FOV) RATIO = button. To delete all the records, press the up or down DISTANCE TO DIAMETER (DS) RATIO button to DATA0 and then press the “M” button. The field of view is the angle of vision at which the •...
- Page 6 MAINTENANCE: Material Temp °F/°C Emissivity Copper(polished) 21-117/70-242 0.02 Cleaning the lens: Blow off loose particles using clean compressed air. Gently brush remaining debris away with a Copper (scraped shiny not mirrored) 22/72 0.07 camel’s hair brush. Carefully wipe the surface with a moist Cooper (plate heavily oxidized) 25/77 0.78...
- Page 7 IRT675 GUIDE DE L’UTILISATEUR Thermomètre infrarouge de portée ultra grande 50:1 de haute performance INTRODUCTION APPLICATIONS : Merci pour votre achat de ce thermomètre infrarouge. • Procédés de fabrication de technologie de semi- Celui-ci est un instrument intelligent de mesurage conducteurs infrarouge des températures sans contact.
- Page 8 SYMBOLES DE SÉCURITÉ Température de fonctionnement : 32° à 122°F (0° à 50°C), 10 à 90 % HR Dangereux, référez à ce manuel avant d’utiliser le compteur. Mise hors tension automatique : Automatiquement après environ 6 secondes Certification CE Émissivité : Réglable de 0.1 ~ 1.0 Cet instrument est conforme aux normes qui suivent : Choix de température °F ou °C : OUI EN61326 : Équipement électrique de mesurage, de contrôle...
- Page 9 LCD ET PANNEAU DE CONTRÔLE : FONCTIONS D’UTILISATION Pour utiliser les fonctions de pointe de l’unité, appuyez sur le bouton MODE pour changer les fonctions. Les opérations séquentielles et les explications correspondantes sont présentées au tableau qui suit : MODE D’UTILISATION •...
- Page 10 REMARQUES D’UTILISATION TECHNIQUES DE THERMOMÈTRE • Mémoire : Activez la fonction d’enregistrement en INFRAROUGE : RATIO DU CHAMP DE VISUALISATION (FOV) = RATIO DE appuyant sur le bouton « M ». Pour éliminer toutes les DISTANCE AU DIAMÈTRE DU POINT DE MESURAGE données, appuyez sur le bouton de montée ou de descente jusqu’à...
- Page 11 ENTRETIEN : Matériau Temp. °F/°C Émissivité Nettoyage de la lentille : Soufflez les particules flottantes en utilisant l’air compressé propre. Brossez délicatement les Fer fondu 1299-1399/ 0.29 3270-2550 résidus en utilisant une brosse en poil de chameau. Essuyez soigneusement la surface avec un coton-tige. Le coton-tige Cuivre (poli) 21-117/70-242 0.02...
- Page 12 IRT675 MODE D’EMPLOI Termómetro infrarrojo de alto rendimiento (50:1) de ultra gran alcance INTRODUCCIÓN: APLICACIONES: Gracias por comprar este termómetro infrarrojo (TIR) para • Procesos de fabricación con de tecnología de medir temperatura sin contacto apuntando al objetivo y semiconductores apretando el gatillo hasta que indique la temperatura.
- Page 13 SÍMBOLOS DE SEGURIDAD Resolución: 0.1°F (0.1°C) Peligroso, lea este manual antes de usar el Temp. de respuesta: 500 ms. termómetro. Temp. de operación: 32° a 122°F (0° a 50°C), Certificación CE 10 a 90% de Hum. Rel. Auto apagado: Después de aprox. 6 segundos Este instrumento cumple con las siguientes normas: Emisividad: Regulable 0.1 ~ 1.0 Opción °F/°C: SÍ...
- Page 14 MODO DE OPERACIÓN PANTALLA LCD Y PANEL DE CONTROL: • La temperatura máxima en una sola medición. • La temperatura mínima en una sola medición. • La temperatura promedio en una sola medición. • Medición con el termopar. • La mayor y menor diferencia de temperatura en una sola medición.
- Page 15 • Las funciones indicadas arriba siempre pueden activarse siguiendo los pasos en “Modo de Operación” indicados en la cartilla de flujo. • En el modo SCAN/MEDIR la pantalla indica la temperatura actual en Celsius y en Fahrenheit y retendrá (HOLD) la última medición hasta 30 segundos después de soltar el gatillo.
- Page 16 Ladrillo (sílice, áspero sin vitrificar) 1000/1832 Carbón (carbón-T 0,9% de ceniza) 127/260 0.81 IRT675 User’s Manual Specifications subject to change without notice Concreto 0.94 ©2008 GENERAL TOOLS & INSTRUMENTS ™ Vidrio (pulido) 22/72 0.94 Ganito (PULIDO) 21/70 0.85 NOTICE - WE ARE NOT RESPONSIBLE...
